Cadenas y Catarinas: El Corazón de tu Bici

Cada vez que pedaleas, un sistema ingenioso y resistente trabaja incansablemente para transformar la energía de tus piernas en movimiento. En el corazón de este sistema de propulsión se encuentran dos componentes fundamentales: la cadena y las catarinas (o piñones y platos). Son los héroes anónimos de cada viaje en bicicleta, responsables directos de que avances kilómetro tras kilómetro.

Entender qué son y cómo funcionan no solo satisface la curiosidad, sino que también te empodera para cuidar mejor tu bicicleta, asegurar su rendimiento óptimo y prolongar la vida útil de sus componentes esenciales. Lejos de ser simples piezas de metal, la cadena y las catarinas son el resultado de ingeniería precisa diseñada para soportar grandes esfuerzos y funcionar con la mayor eficiencia posible.

¿Qué son las Cadenas y las Catarinas/Piñones?

En el contexto de una bicicleta, la cadena y las catarinas (término general para las ruedas dentadas) son los componentes principales de lo que se conoce como el sistema de transmisión. Este sistema es el encargado de transferir la potencia generada por el ciclista al pedalear hacia la rueda trasera, impulsando así la bicicleta hacia adelante.

La cadena es un bucle continuo formado por una serie de eslabones interconectados. Su diseño permite que sea flexible para envolver las ruedas dentadas (catarinas/piñones) y, al mismo tiempo, lo suficientemente rígida para transmitir la fuerza de tracción. Podríamos decir que la cadena actúa como la correa que conecta el motor (tus piernas) con la rueda motriz.

Las catarinas son ruedas con dientes que engranan con la cadena. En una bicicleta típica, encontramos catarinas tanto en la parte delantera, conectadas a las bielas y los pedales (generalmente llamadas platos), como en la parte trasera, conectadas al eje de la rueda (conocidas como piñones o cassette, si son varios apilados). Los dientes de las catarinas encajan perfectamente con los eslabones de la cadena, permitiendo que, al girar una catarina, la cadena sea arrastrada y, a su vez, haga girar a la otra catarina.

¿Cómo Funciona la Transmisión por Cadena?

El funcionamiento de la transmisión por cadena es un ejemplo clásico de cómo transferir potencia mecánica de un punto a otro utilizando un mecanismo de eslabones flexibles y ruedas dentadas. Es un sistema relativamente simple pero increíblemente efectivo y robusto, utilizado en una amplia gama de aplicaciones, desde la maquinaria industrial pesada (como se mencionó en la información de origen) hasta vehículos como motocicletas y, por supuesto, bicicletas.

El proceso en una bicicleta comienza cuando el ciclista aplica fuerza a los pedales. Esta fuerza hace girar las bielas, a las cuales están unidos los platos (las catarinas delanteras). A medida que el plato gira, sus dientes enganchan los eslabones de la cadena y la arrastran linealmente. La cadena, al ser un bucle cerrado, se desplaza hacia la catarina o piñón trasero, que está montado en el buje de la rueda trasera.

Los dientes del piñón trasero también engranan con los eslabones de la cadena que llegan. A medida que la cadena es tirada por el plato delantero, empuja los dientes del piñón trasero, haciendo que este gire. Dado que el piñón trasero está rígidamente conectado al buje de la rueda trasera, la rotación del piñón se transfiere directamente a la rueda, impulsando la bicicleta.

La magia del sistema, especialmente en bicicletas con múltiples marchas, reside en el uso de diferentes tamaños de platos delanteros y piñones traseros. Al cambiar de marcha, se mueve la cadena a un plato o piñón diferente, lo que cambia la relación entre el número de dientes del plato y el piñón. Esta relación, conocida como relación de transmisión, determina cuántas veces gira la rueda trasera por cada vuelta de los pedales. Un plato grande con un piñón pequeño permite altas velocidades pero requiere más esfuerzo para pedalear, mientras que un plato pequeño con un piñón grande facilita subir cuestas al requerir menos esfuerzo por pedalada, aunque a una velocidad menor. Es la interacción precisa entre la cadena y los diferentes tamaños de catarinas lo que permite al ciclista adaptar su esfuerzo a las condiciones del terreno y la velocidad deseada.

Componentes Clave de una Cadena de Transmisión

Aunque a simple vista una cadena de bicicleta pueda parecer una simple tira de metal, su construcción es bastante sofisticada e involucra varios componentes que trabajan en armonía para garantizar un funcionamiento suave y eficiente. Según la información proporcionada, los componentes clave de una cadena de transmisión (y que se aplican a las cadenas de bicicleta) incluyen:

• Eslabones: Son las unidades básicas que forman la cadena. Cada eslabón típico en una cadena de rodillos moderna (el tipo más común en bicicletas) consta de dos placas exteriores y dos placas interiores. Estas placas tienen agujeros a través de los cuales pasan los pasadores, conectando un eslabón con el siguiente y formando el bucle continuo. La forma y el diseño de los eslabones permiten la flexibilidad necesaria para que la cadena se doble y se ajuste a las curvas de las catarinas.
• Pasadores (Pins): Son los elementos cilíndricos que atraviesan los agujeros de las placas de los eslabones y los mantienen unidos. Los pasadores actúan como puntos de pivote, permitiendo que los eslabones giren uno respecto al otro. La calidad y el ajuste de los pasadores son cruciales para la durabilidad y la flexibilidad de la cadena. Un desgaste excesivo o un daño en los pasadores puede causar que la cadena se alargue o se vuelva rígida.
• Casquillos (Bushings): Son componentes cilíndricos internos que se encuentran entre los pasadores y los rodillos. Actúan como superficies de apoyo o cojinetes sobre los cuales giran los rodillos. Los casquillos reducen la fricción entre el pasador y el rodillo, lo que es vital para un movimiento fluido y para minimizar el desgaste. En algunas cadenas modernas de alta gama, los casquillos están integrados en las placas interiores (diseño sin casquillos), pero su función de proporcionar una superficie de apoyo sigue siendo esencial.
• Rodillos (Rollers): Son los cilindros que giran libremente sobre los casquillos (o sobre el pasador en diseños sin casquillos) y se sitúan entre las placas interiores del eslabón. Los rodillos son la parte de la cadena que entra en contacto directo con los dientes de las catarinas. Su capacidad para girar reduce significativamente la fricción a medida que la cadena se engrana y desengrana con los dientes de la catarina. Esto no solo mejora la eficiencia de la transmisión, sino que también reduce el desgaste tanto de la cadena como de las catarinas, prolongando la vida útil de todo el sistema de transmisión.

La combinación precisa de estos componentes permite que la cadena funcione como un sistema de transmisión eficaz, capaz de soportar las tensiones del pedaleo y adaptarse a los diferentes diámetros de las catarinas a medida que se cambia de marcha.

La Importancia de las Catarinas (Platos y Piñones)

Si la cadena es el elemento de conexión, las catarinas son las palancas que convierten el movimiento lineal de la cadena en movimiento rotacional de las ruedas (y viceversa). Su diseño y tamaño son tan cruciales como los de la cadena.

En la parte delantera, los platos están directamente unidos a las bielas y los pedales. El ciclista elige un plato (en sistemas con múltiples platos) para determinar la base de la relación de transmisión. Un plato más grande significa que cada pedalada mueve la cadena una mayor distancia lineal, lo que puede traducirse en mayor velocidad si se combina con un piñón adecuado, pero requiere más fuerza.

En la parte trasera, los piñones (que suelen formar un cassette o rueda libre) se montan en el buje de la rueda trasera. El ciclista selecciona un piñón (en sistemas con múltiples piñones) para completar la relación de transmisión. Un piñón más pequeño resultará en que la rueda trasera gire más veces por cada giro del plato, ideal para altas velocidades en terreno llano o descenso. Un piñón más grande, por otro lado, hace que la rueda gire menos veces, reduciendo el esfuerzo necesario para pedalear, lo que es perfecto para subir cuestas.

La cantidad y el tamaño de los dientes de las catarinas, tanto platos como piñones, están diseñados meticulosamente para engranar sin problemas con la cadena. Un diente dañado o un desgaste irregular en una catarina puede causar saltos de cadena, ruidos molestos y un desgaste acelerado tanto de la catarina afectada como de la cadena misma.

La selección adecuada de las catarinas, considerando el tipo de bicicleta (carretera, montaña, urbana), el terreno habitual y la fuerza del ciclista, es fundamental para optimizar el rendimiento y la comodidad al pedalear. Un sistema de catarinas bien elegido, junto con una cadena adecuada, garantiza una transmisión de potencia eficiente y una experiencia de ciclismo más placentera.

Mantenimiento: Clave para la Durabilidad y Eficiencia

Como cualquier componente mecánico que trabaja bajo carga y está expuesto a los elementos, la cadena y las catarinas requieren un mantenimiento regular para funcionar correctamente y durar el mayor tiempo posible. La información de origen subraya la importancia del mantenimiento para prolongar la vida útil de las cadenas de transmisión en aplicaciones industriales, un principio que es igualmente válido, si no más, para las bicicletas, donde estos componentes están constantemente expuestos a la suciedad, el polvo, el agua y el barro.

El mantenimiento básico de la cadena y las catarinas de una bicicleta implica principalmente dos tareas:

1. Limpieza: La suciedad y la arena son los peores enemigos de la transmisión. Actúan como un abrasivo, desgastando rápidamente los pasadores, casquillos, rodillos y los dientes de las catarinas. Limpiar la cadena regularmente (idealmente después de rodar en condiciones sucias o al menos periódicamente) elimina estos contaminantes. Existen herramientas específicas para limpiar la cadena sin necesidad de desmontarla, así como cepillos para las catarinas.
2. Lubricación: Una vez limpia y seca, la cadena debe ser lubricada. El lubricante penetra entre los pasadores, casquillos y rodillos, reduciendo la fricción interna de la cadena a medida que se articula y se flexiona. También ayuda a que los rodillos giren libremente al entrar en contacto con los dientes de la catarina, mejorando la eficiencia de la transmisión. La lubricación también ofrece una capa de protección contra la corrosión. Es importante usar un lubricante específico para cadenas de bicicleta, ya que están formulados para diferentes condiciones (seco, húmedo) y para adherirse a los componentes sin atraer demasiada suciedad.

Además de la limpieza y lubricación, es crucial inspeccionar visualmente la cadena y las catarinas periódicamente en busca de signos de desgaste, como eslabones rígidos, dientes de catarina doblados o rotos, o un desgaste en forma de "diente de tiburón" en las catarinas. Una cadena desgastada (que se ha alargado debido al desgaste interno de los pasadores y casquillos) no engrana correctamente con las catarinas y acelerará el desgaste de estas. Reemplazar la cadena a tiempo es la mejor manera de prolongar la vida útil de tus platos y piñones, que suelen ser más costosos de reemplazar.

Un sistema de transmisión bien mantenido funciona de manera más suave, silenciosa y eficiente. La transmisión de potencia es más directa, se reduce la posibilidad de fallos (como saltos de cadena) y la vida útil de los componentes se maximiza, ahorrando dinero a largo plazo. La inversión de tiempo en el mantenimiento de la cadena y las catarinas es una de las más rentables para cualquier ciclista.

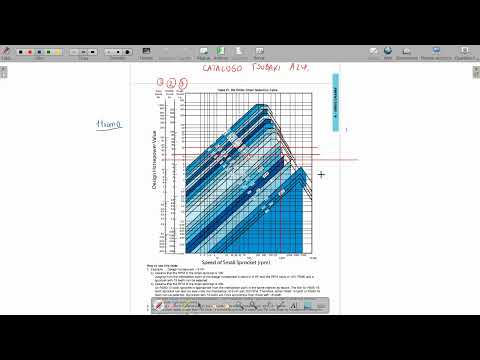

Aplicaciones Comunes de las Cadenas de Transmisión

Aunque nos hemos centrado en las bicicletas, las cadenas de transmisión son componentes versátiles que se encuentran en una variedad de aplicaciones donde se necesita transferir potencia mecánica. La información de origen menciona su uso en entornos industriales para transportadores, maquinaria pesada en minería o manejo de materiales, y en la industria alimentaria.

En el ámbito de los vehículos, además de las bicicletas, las cadenas de transmisión son fundamentales en las motocicletas, donde transfieren la potencia del motor a la rueda trasera. También se mencionan en el contexto automotriz para cadenas de distribución en motores, aunque estas tienen una función diferente (sincronizar componentes internos del motor) a las cadenas de transmisión de potencia de las ruedas.

La robustez, la capacidad de soportar cargas significativas y la relativa simplicidad de fabricación y mantenimiento hacen de las cadenas de transmisión una opción popular para muchas aplicaciones que requieren una transferencia de potencia fiable y eficiente a través de una distancia.

Preguntas Frecuentes sobre Cadenas y Catarinas

Aquí respondemos algunas preguntas comunes basadas en la información proporcionada y su aplicación al contexto de la transmisión de una bicicleta:

¿Es lo mismo una cadena de rodillos que una cadena de transmisión?

Según la definición proporcionada, una cadena de rodillos es un tipo de cadena de transmisión. Se caracteriza específicamente por tener rodillos entre sus eslabones, que son cruciales para reducir la fricción al engranar con las ruedas dentadas (catarinas/piñones). Si bien hay otros tipos de cadenas de transmisión, como las cadenas silenciosas o las cadenas de hojas utilizadas en otras aplicaciones, las cadenas de rodillos son el tipo más común y relevante para bicicletas y motocicletas.

¿Cuándo se debe reemplazar la cadena de transmisión (de bicicleta)?

Las cadenas de bicicleta deben reemplazarse cuando muestran signos de desgaste significativo. El indicador más común es el 'alargamiento' de la cadena, que en realidad es el desgaste interno de los pasadores y casquillos, aumentando la distancia entre los eslabones. Una cadena 'estirada' no engrana correctamente con las catarinas y las desgasta prematuramente. Otros signos incluyen eslabones rígidos que no se doblan suavemente, ruidos excesivos que no desaparecen con la lubricación, o si la cadena salta sobre los dientes de las catarinas bajo tensión. Se recomienda usar una herramienta medidora de desgaste de cadena para determinar con precisión cuándo es el momento de reemplazarla. Los intervalos de reemplazo varían mucho dependiendo del uso, mantenimiento y condiciones, pero la inspección regular es clave.

¿Cuánto duran las cadenas de transmisión (de bicicleta)?

La vida útil de una cadena de bicicleta varía enormemente. Factores como la frecuencia de uso, las condiciones climáticas y del terreno (el barro y la arena la desgastan más rápido), la calidad de la cadena, la potencia del ciclista y, crucialmente, la regularidad y calidad del mantenimiento (limpieza y lubricación) afectan su duración. Mientras que en aplicaciones automotrices se mencionan rangos de miles de millas, para bicicletas puede ser desde unos pocos cientos de kilómetros en condiciones extremas y sin mantenimiento, hasta varios miles de kilómetros con un cuidado meticuloso. No hay un número fijo; el desgaste debe medirse regularmente.

¿Cuál es el papel de las catarinas (platos y piñones) en las marchas de una bicicleta?

Las catarinas delanteras (platos) y traseras (piñones) son las que determinan las diferentes relaciones de transmisión o 'marchas' disponibles en una bicicleta. La relación entre el número de dientes del plato seleccionado y el piñón seleccionado determina cuánta distancia avanza la bicicleta por cada pedalada. Al cambiar a un plato o piñón diferente, se cambia esta relación, permitiendo al ciclista adaptar su esfuerzo. Por ejemplo, un plato pequeño con un piñón grande (una 'marcha baja') facilita pedalear cuesta arriba, mientras que un plato grande con un piñón pequeño (una 'marcha alta') permite alcanzar mayores velocidades en terreno llano o bajada con el mismo esfuerzo de pedaleo.

En resumen, la cadena y las catarinas forman un sistema de transmisión robusto y eficiente que es esencial para el funcionamiento de cualquier bicicleta. Comprender cómo trabajan juntas y dedicar tiempo a su mantenimiento garantizará que tu bicicleta funcione de manera óptima, ofreciendo un rendimiento fiable en cada salida.
