Eje de Pedalier: Corazón de tu Bicicleta

En el fascinante mundo del ciclismo, cada componente de nuestra bicicleta juega un papel crucial para asegurar un pedaleo eficiente y agradable. Sin embargo, hay una pieza central, a menudo oculta y poco comprendida por los ciclistas novatos, que soporta una de las mayores cargas y es fundamental para el movimiento: el eje central. ¿Cómo se llama este componente esencial que permite que nuestras bielas giren suavemente?

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Este componente vital es conocido como el eje de pedalier. Es, sin duda, una de las partes de la bicicleta más importantes y, paradójicamente, la que más sufre. Esto se debe a que es el punto donde se concentra la totalidad de nuestro peso, el cual además oscila constantemente de un lado a otro mientras pedaleamos, generando una tensión considerable sobre esta área.

¿Pero qué es exactamente un Eje de Pedalier?

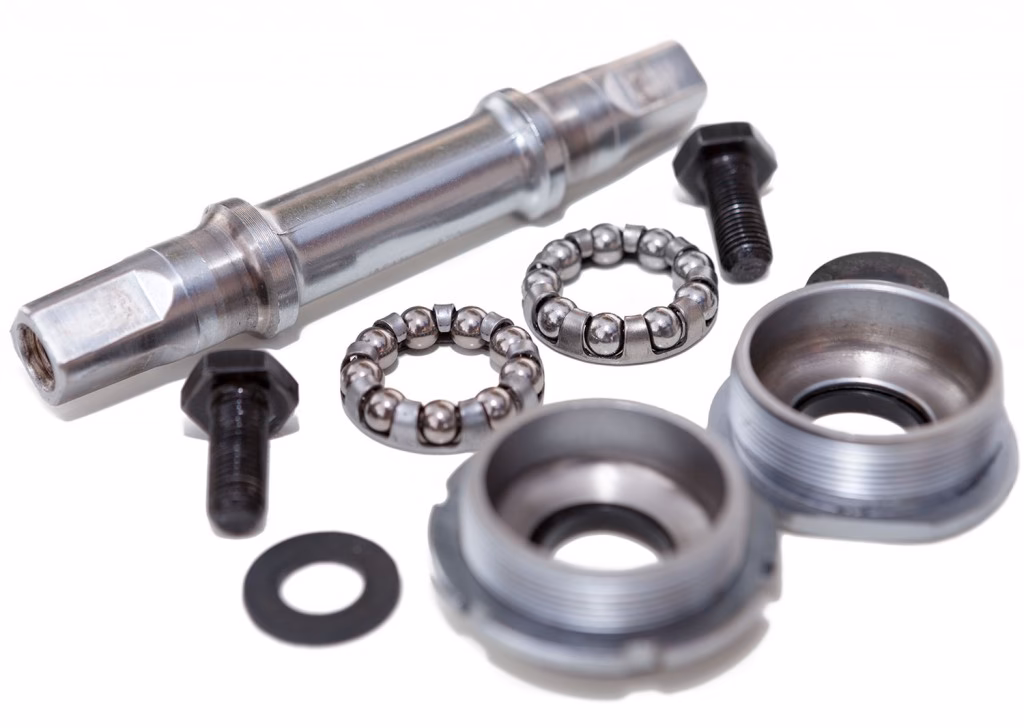

Definir el eje de pedalier es sencillo en su concepto fundamental. Se trata de un vástago metálico (el eje propiamente dicho) acompañado de dos rodamientos. Todo este conjunto se aloja de manera protegida dentro de una parte específica del cuadro de la bicicleta, conocida como la caja de pedalier. La función primordial de este sistema es servir de punto de anclaje para cada una de las bielas en sus extremos correspondientes. Gracias a la presencia de los rodamientos, este anclaje permite que las bielas giren de forma fluida y con una fricción mínima, transformando la fuerza que aplicamos con nuestras piernas en movimiento rotacional que impulsa la cadena y, por ende, la rueda trasera.

Un Vistazo a la Historia del Pedaleo y su Eje Central

El principio básico detrás del eje de pedalier es tan antiguo como la invención misma de la primera bicicleta propulsada por pedales. Desde aquel momento pionero, para que una bicicleta pudiera funcionar y avanzar, era indispensable la acción de pedalear. La única solución viable para lograr este movimiento rotatorio de las bielas de manera eficiente, evitando el excesivo rozamiento y permitiendo un giro libre, fue la instalación de rodamientos entre el eje que unía las bielas y el cuadro de la bicicleta. La parte específica del cuadro diseñada para albergar estos rodamientos y el eje es lo que denominamos la caja de pedalier.

A lo largo de la historia del ciclismo, el concepto fundamental del eje de pedalier ha permanecido sorprendentemente constante. Las principales variaciones y evoluciones que ha experimentado este componente se han centrado en dos aspectos clave: primero, la manera en que las bielas se anclan firmemente al eje; y segundo, el método por el cual el conjunto del eje y sus rodamientos se fija a la caja de pedalier en el cuadro. Es precisamente debido a esta diversidad en los sistemas de anclaje, tanto de las bielas al eje como del eje al cuadro, que el mundo del pedalier puede resultar un tanto complejo y, a veces, confuso para el ciclista. Si en algún momento nos enfrentamos a la necesidad de reemplazar o reparar el eje de pedalier de nuestra bicicleta, es absolutamente fundamental saber exactamente qué tipo de componente necesitamos buscar para asegurar la compatibilidad y el correcto funcionamiento.

Ejes de Pedalier Según la Caja: Entendiendo el Alojamiento

La caja de pedalier, esa parte cilíndrica del cuadro donde reside el eje, juega un papel determinante en el tipo de eje que nuestra bicicleta puede llevar. Para identificar y seleccionar el eje adecuado, es esencial tener en cuenta dos medidas fundamentales relacionadas con esta caja:

• Medida A: El diámetro interior de la caja cilíndrica.
• Medida B: La longitud total del cilindro de la caja.

La combinación específica de estas dos medidas (A y B) determinará el tipo de eje de pedalier compatible con el cuadro de nuestra bicicleta. Aunque existen diversos tipos de anclaje del eje a la caja (como los sistemas a presión, por ejemplo), vamos a centrarnos en los de rosca. Los ejes de pedalier que se fijan a la caja mediante un sistema de rosca son, históricamente y a día de hoy, la manera más extendida y son los que llevan la gran mayoría de las bicicletas consideradas clásicas o con cuadros más tradicionales.

Ejes de Pedalier Según el Anclaje de las Bielas: El Vínculo con tu Pedaleo

Además del tipo de caja, la forma en que las bielas se sujetan al eje de pedalier es otro factor crucial que define el tipo de eje. A lo largo de los años, han surgido varios sistemas de anclaje diseñados por diferentes fabricantes para mejorar la rigidez, reducir el peso o simplificar el montaje. Algunos de los sistemas más conocidos incluyen Octalink (desarrollado por Shimano), Isis Drive (promovido por SRAM y otros), el tradicional cuadradillo, la antigua chaveta, entre otros.

Sin embargo, dada la gran extensión de ciertos sistemas, especialmente en el ámbito del ciclismo clásico y popular, queremos centrarnos en dos tipos de anclaje de bielas al eje: el de chaveta y el de cuadradillo. Estos son los ejes que probablemente encontrarás si posees una bicicleta con algunos años o si te interesa la restauración de bicicletas vintage.

El Anclaje de Chaveta: Un Clásico con Historia

Los ejes de pedalier con anclaje de chaveta representan el sistema más antiguo y tradicional. Si posees una bicicleta verdaderamente clásica, es muy probable que equipe este tipo de eje. El funcionamiento de este sistema es ingenioso aunque un poco rústico: las bielas tienen una ranura o alojamiento (llamado chavetero), y el eje tiene una sección circular en sus extremos. Para fijar la biela al eje, se introduce una cuña metálica cónica (la chaveta) a través del chavetero de la biela y una muesca en el eje. Al golpear la chaveta para que se clave, esta presiona la biela contra el eje, impidiendo que la biela se mueva o gire independientemente del eje. Es un sistema que, si bien puede resultar un poco anticuado e incómodo de mantener o desmontar en comparación con sistemas más modernos, posee un innegable encanto, especialmente si el objetivo es restaurar una bicicleta manteniendo su configuración original y auténtica.

El Anclaje de Cuadradillo: Popular y Versátil

Por otro lado, los ejes de cuadradillo son, sin lugar a dudas, los más extendidos y comunes a día de hoy, especialmente en bicicletas de gama media y baja, así como en muchas bicicletas clásicas de finales del siglo XX. La popularidad de este sistema se basa en varias ventajas: son relativamente baratos de fabricar, son fáciles de mantener y su sustitución, cuando es necesaria, no presenta grandes complicaciones técnicas (si se cuenta con las herramientas adecuadas, claro está). Este tipo de eje está compuesto por un vástago cuyos extremos tienen una forma cuadrada y cónica. La biela correspondiente está diseñada con un orificio que tiene la forma negativa, es decir, la forma de un cuadrado cónico hembra, de tal manera que encajen perfectamente al ser montados. Para asegurar que la biela quede firmemente anclada al eje y no se suelte durante el pedaleo, se utiliza un perno o tornillo que se atornilla en el extremo del eje, presionando la biela contra el cono cuadrado y fijándola en su posición.

Tabla Comparativa: Chaveta vs. Cuadradillo

Para visualizar mejor las diferencias entre estos dos sistemas de anclaje de bielas, aquí tienes una tabla resumen:

La Longitud del Eje: Un Factor Crucial para la Línea de Cadena

Más allá del tipo de caja y el sistema de anclaje de las bielas, hay una tercera medida crítica al seleccionar un eje de pedalier: la longitud total del eje (a menudo identificada como medida C). La longitud correcta del eje es fundamental para asegurar el funcionamiento óptimo de la transmisión de nuestra bicicleta. Esta medida varía en función de varios factores:

• El número de platos que tengamos en nuestra biela (uno, dos o tres platos).
• La anchura de las vainas traseras del cuadro (la distancia entre ellas a la altura del pedalier).
• La línea de la cadena (la distancia entre el centro de la caja de pedalier y el punto medio entre los platos, que debe estar alineado con el centro de los piñones traseros).

Es altamente recomendable que, al reemplazar un eje de pedalier, se escoja uno que tenga exactamente la misma longitud total que el eje original de la bicicleta. La razón es sencilla: si instalamos un eje con una longitud incorrecta (ya sea demasiado largo o demasiado corto), pueden surgir diversos problemas que afecten negativamente el rendimiento y la durabilidad de la transmisión. Por ejemplo, un eje demasiado corto podría hacer que el plato o los platos rocen con la vaina trasera del cuadro al pedalear. Por otro lado, un eje de longitud incorrecta afectará la línea de la cadena, lo que significa que la cadena no quedará bien centrada en relación con el piñón o cassette trasero. Una línea de cadena incorrecta provoca un desgaste prematuro de la cadena, los platos y los piñones, además de afectar la suavidad y eficiencia del cambio de marchas.

Consideraciones al Convertir de Chaveta a Cuadradillo

Un escenario común, especialmente al restaurar o actualizar bicicletas clásicas, es querer sustituir un antiguo eje de chaveta por un eje de cuadradillo más moderno y fácil de mantener. Si bien esto es posible, es vital tener en cuenta una particularidad respecto a la longitud. Generalmente, los ejes de chaveta son siempre más anchos o largos en su conjunto (considerando el ancho total de la biela montada y su separación del cuadro) que los ejes de cuadradillo diseñados para una línea de cadena similar. Por lo tanto, si decides realizar una conversión de un sistema de chaveta a uno de cuadradillo, es importante saber que el eje de cuadradillo que necesites puede ser significativamente inferior en longitud total que el eje de chaveta original, llegando a ser hasta 20mm más corto. Es crucial investigar o medir cuidadosamente para encontrar la longitud de cuadradillo que replique la línea de cadena que tenías con el eje de chaveta, si es que deseas mantener la configuración original de la transmisión.

¿Cómo Saber Qué Eje de Pedalier Lleva Mi Bicicleta y Cómo Escogerlo?

Con toda la información anterior, la tarea de identificar el eje de pedalier de tu bicicleta y escoger un reemplazo se vuelve más manejable, aunque requiere observación y, posiblemente, alguna medición. Para saber qué eje lleva tu bici, debes examinar tres aspectos clave:

1. El Tipo de Caja de Pedalier: Observa cómo el eje se fija al cuadro. En muchas bicicletas clásicas, verás que se atornilla. Si es de rosca, necesitarás conocer el diámetro interior (Medida A) y la longitud (Medida B) de la caja. Estas medidas suelen ser estándar (como BSA/inglés, italiano, etc.), pero es bueno intentar identificarlas.
2. El Sistema de Anclaje de las Bielas: Retira los tornillos o tuercas que cubren el extremo del eje en el centro de las bielas. Observa la forma del extremo del eje y el interior del orificio de la biela. Si ves una ranura y una cuña, es un sistema de chaveta. Si ves una forma cuadrada y cónica, es un sistema de cuadradillo. Si tiene estrías, será Octalink, Isis Drive u otro sistema moderno no cubierto en detalle aquí.
3. La Longitud Total del Eje: Una vez que hayas retirado el eje (lo cual requiere herramientas específicas y cuidado), podrás medir su longitud total (Medida C). Esta es la medida más crítica para la compatibilidad con tu transmisión actual y la línea de cadena. Si vas a reemplazar por el mismo tipo (por ejemplo, cuadradillo por cuadradillo), busca un eje con la misma longitud exacta. Si vas a convertir de chaveta a cuadradillo, recuerda la posible diferencia de longitud y busca la medida de cuadradillo que te dé la línea de cadena correcta, que probablemente será más corta que la longitud total del eje de chaveta original.

Escoger el eje correcto implica encontrar uno que coincida en estos tres aspectos con el eje que estás reemplazando (o que sea el adecuado para la conversión que deseas hacer). No es una tarea trivial y a menudo requiere consultar manuales de componentes, guías de compatibilidad o, si tienes dudas, acudir a un taller de bicicletas donde puedan ayudarte a identificar el eje exacto que necesitas.

Preguntas Frecuentes sobre el Eje de Pedalier

P: ¿Cuál es el nombre técnico del eje central donde van las bielas?

R: El nombre técnico de este componente es eje de pedalier.

P: ¿Por qué se dice que el eje de pedalier es una de las partes que más sufre en la bicicleta?

R: Sufre mucho porque es el punto exacto donde se concentra todo el peso del ciclista y las fuerzas generadas al pedalear, además de soportar las oscilaciones laterales del peso.

P: ¿Qué es la caja de pedalier?

R: Es la parte cilíndrica del cuadro de la bicicleta donde se aloja el conjunto del eje de pedalier y sus rodamientos.

P: ¿Qué medidas de la caja de pedalier son importantes al elegir un eje?

R: Las medidas importantes son el diámetro interior (Medida A) y la longitud del cilindro (Medida B).

P: ¿Qué sistemas de anclaje de bielas son los más comunes en bicicletas clásicas?

R: En bicicletas clásicas, los sistemas de anclaje más extendidos son el de chaveta y el de cuadradillo.

P: ¿Cómo se fijan las bielas al eje en un sistema de chaveta?

R: Las bielas se fijan mediante cuñas metálicas cónicas llamadas chavetas, que se introducen a presión a través de la biela y en una muesca del eje.

P: ¿Cómo se fijan las bielas en un sistema de cuadradillo?

R: Las bielas, con un orificio cuadrado cónico, encajan en el extremo cuadrado cónico del eje y se fijan con un perno o tornillo que se atornilla al centro del eje.

P: ¿Por qué es tan importante la longitud total del eje de pedalier?

R: La longitud del eje determina la posición lateral de los platos y, por lo tanto, la línea de cadena, que debe estar alineada con los piñones traseros para un funcionamiento eficiente y sin roces con las vainas.

P: ¿Puedo reemplazar un eje de chaveta por uno de cuadradillo?

R: Sí, es posible, pero debes considerar que el eje de cuadradillo de reemplazo probablemente necesite ser más corto en su longitud total que el eje de chaveta original, a veces hasta 20mm, para mantener la línea de cadena correcta.

P: Si la longitud del eje de pedalier es incorrecta, ¿qué problemas puedo tener?

R: Una longitud incorrecta puede causar que los platos rocen con las vainas del cuadro o que la cadena no esté bien alineada con los piñones, afectando el cambio y causando desgaste prematuro.

Comprender el eje de pedalier y sus diferentes tipos es un paso fundamental para cualquier ciclista que desee mantener su bicicleta en óptimas condiciones o aventurarse en la restauración de modelos clásicos. Aunque puede parecer un componente complejo al principio, identificar el tipo de caja, el sistema de anclaje y la longitud correcta te permitirá seleccionar el reemplazo adecuado y asegurar que el corazón de tu transmisión siga latiendo suave y eficientemente.
