¿Qué es y por qué una horquilla cónica?

En el mundo del ciclismo, la tecnología y el diseño de los componentes evolucionan constantemente buscando mejorar el rendimiento, la seguridad y la comodidad del ciclista. Uno de los avances más significativos en el diseño de las horquillas delanteras de las bicicletas modernas es la introducción del tubo de dirección cónico, también conocido como 'steerer tube' cónico. Este diseño se ha convertido en un estándar en muchas disciplinas, desde el ciclismo de montaña más exigente hasta las bicicletas de carretera de alto rendimiento y las gravel.

Tradicionalmente, las horquillas utilizaban un tubo de dirección de diámetro constante, siendo los más comunes el de 1 pulgada (principalmente en bicicletas antiguas de carretera) y el de 1 1/8 pulgadas (estándar durante muchos años en MTB y carretera). Sin embargo, la búsqueda de una mayor rigidez y control en la parte frontal de la bicicleta llevó al desarrollo del diseño cónico.

¿Qué Define una Horquilla Cónica?

Una horquilla con tubo de dirección cónico se caracteriza por tener un diámetro mayor en su base, justo donde se une a la corona de la horquilla, y un diámetro menor en la parte superior. La configuración más común para las horquillas cónicas en bicicletas modernas es un diámetro inferior de 1.5 pulgadas (aproximadamente 38.1 mm) que se estrecha progresivamente hasta un diámetro superior estándar de 1 1/8 pulgadas (aproximadamente 28.6 mm).

Este diseño no es simplemente estético; tiene una función mecánica muy específica. Al ensanchar la parte inferior del tubo de dirección, se crea una base de apoyo más amplia y robusta en la zona donde la horquilla soporta las mayores cargas y esfuerzos, como al frenar, girar o absorber impactos. Esta sección inferior de mayor diámetro se aloja en un tubo de dirección del cuadro (headtube) que también es cónico o diseñado específicamente para aceptar esta configuración.

Es fundamental entender que una horquilla cónica requiere un cuadro compatible con un tubo de dirección cónico. Los cuadros diseñados para horquillas cónicas tienen un tubo de dirección que es más ancho en la parte inferior para alojar el rodamiento inferior del juego de dirección de 1.5 pulgadas y se reduce en la parte superior para el rodamiento superior de 1 1/8 pulgadas.

Beneficios Clave de una Horquilla Cónica

La adopción generalizada de las horquillas cónicas en bicicletas de gama media y alta no es casualidad. Este diseño ofrece ventajas significativas en términos de rendimiento y manejo:

Mayor Rigidez y Precisión

Este es quizás el beneficio más importante. La sección más amplia en la base del tubo de dirección y la corona de la horquilla aumenta drásticamente la rigidez lateral y torsional del conjunto frontal. Esto se traduce en una dirección mucho más precisa y reactiva. Al girar el manillar, la horquilla flexiona menos, permitiendo que la rueda siga exactamente la trayectoria deseada. En situaciones de alta velocidad, descensos técnicos o al tomar curvas cerradas, esta mayor precisión ofrece un control superior y una sensación de seguridad incrementada.

Mejor Manejo Bajo Frenadas Intensas

Al frenar con fuerza, especialmente con frenos de disco potentes, se generan grandes fuerzas que actúan sobre la horquilla. Un tubo de dirección cónico, al ser más robusto en su base, resiste mejor la flexión hacia adelante que se produce durante la frenada. Esto no solo mejora la eficiencia de la frenada, ya que la energía se disipa en detener la bicicleta en lugar de flexionar la horquilla, sino que también mantiene la estabilidad y el control direccional.

Mayor Durabilidad y Resistencia

La distribución de las cargas sobre una superficie y un volumen mayores en la parte inferior del tubo de dirección reduce la concentración de estrés en puntos críticos. Esto puede contribuir a una mayor durabilidad de la horquilla y del cuadro a largo plazo, especialmente en disciplinas donde los componentes están sometidos a grandes esfuerzos, como el enduro o el descenso en mountain bike.

Potencial para Diseños de Horquilla Más Ligeros

Aunque parezca contradictorio, al aumentar la rigidez estructural inherente del diseño cónico, los fabricantes a veces pueden optimizar el material utilizado en otras partes de la horquilla o el tubo de dirección sin comprometer la resistencia global, lo que podría resultar en una ligera reducción de peso en comparación con una horquilla recta de rigidez comparable.

Compatibilidad: Un Factor a Considerar

Como mencionamos, la compatibilidad entre la horquilla y el cuadro es crucial. Un cuadro diseñado para una horquilla recta de 1 1/8 pulgadas no puede montar directamente una horquilla cónica, ya que el diámetro inferior del tubo de dirección del cuadro no es lo suficientemente grande para alojar el rodamiento de 1.5 pulgadas y la base de la horquilla. Del mismo modo, un cuadro con tubo de dirección cónico requiere una horquilla cónica.

Existen algunas soluciones para adaptar componentes en ciertos casos, pero tienen limitaciones:

• Montar una horquilla recta (1 1/8") en un cuadro cónico: Esto es posible utilizando un juego de dirección específico con un rodamiento inferior que se adapta al diámetro mayor del cuadro (generalmente 1.5") pero que reduce internamente para aceptar el tubo de dirección más delgado de 1 1/8". Es una opción si necesitas usar una horquilla recta existente, pero pierdes los beneficios de rigidez que ofrece la configuración cónica completa.

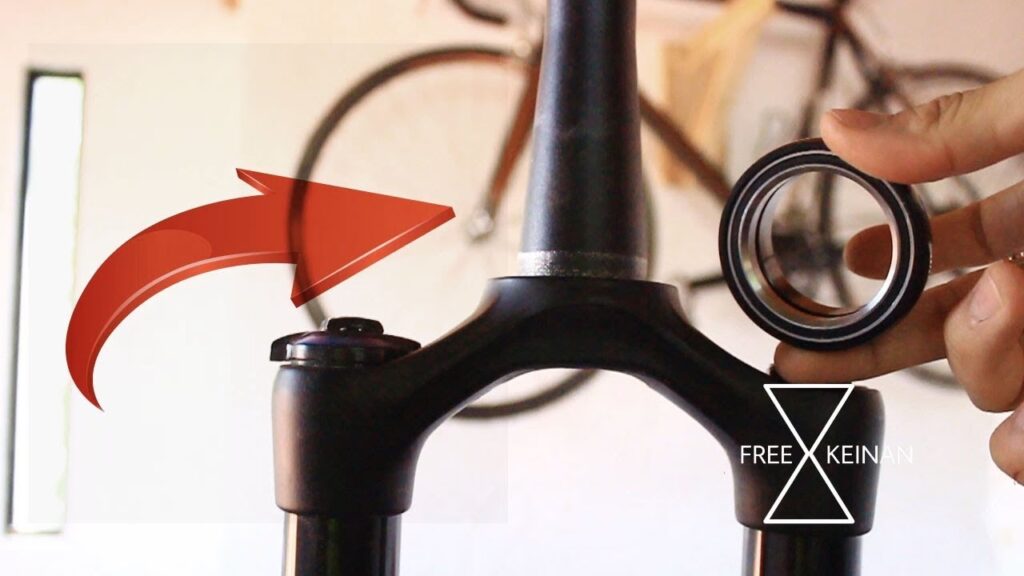

• Montar una horquilla cónica en un cuadro recto (1 1/8"): Esto generalmente no es posible directamente. Algunos cuadros antiguos con tubos de dirección rectos de 1 1/8" tienen un diámetro externo lo suficientemente grande en la parte inferior como para permitir la instalación de un juego de dirección externo especial que sobresale y puede alojar el rodamiento de 1.5" y la base cónica. Sin embargo, esta solución depende del diseño específico del cuadro, no es universal, y altera ligeramente la geometría frontal de la bicicleta. En la mayoría de los casos, si tu cuadro es recto, necesitarás una horquilla recta.

La tendencia actual en la industria es hacia los tubos de dirección cónicos en la mayoría de bicicletas de gama media y alta, debido a las mejoras de rendimiento que ofrecen.

Historia y Evolución del Tubo de Dirección

La evolución del tubo de dirección de la horquilla ha pasado por varias etapas. Inicialmente, muchas bicicletas utilizaban tubos de dirección roscados de 1 pulgada. La introducción de los sistemas 'aheadset' o 'threadless' con tubos de dirección de 1 1/8 pulgadas marcó un gran avance al simplificar el ajuste y aumentar la rigidez respecto a los sistemas roscados.

El paso al tubo de dirección cónico (comúnmente 1 1/8" a 1.5") fue el siguiente paso lógico en la búsqueda de una mayor rigidez frontal, impulsado en gran medida por las demandas del ciclismo de montaña, donde las horquillas de suspensión se hicieron más largas y los frenos de disco más potentes, generando mayores fuerzas en la parte frontal de la bicicleta. Posteriormente, esta tecnología se extendió a otras disciplinas por sus evidentes beneficios en manejo y precisión.

Preguntas Frecuentes sobre Horquillas Cónicas

Aquí respondemos algunas dudas comunes relacionadas con las horquillas cónicas:

¿Necesito una horquilla cónica en mi bicicleta?

Si tu cuadro tiene un tubo de dirección cónico, sí, necesitas una horquilla cónica compatible. Si tu cuadro es recto de 1 1/8", puedes usar una horquilla recta de 1 1/8". Los beneficios de una horquilla cónica son más notables en ciclismo de montaña, carretera de alto rendimiento y gravel, donde la rigidez y la precisión son cruciales.

¿Cómo sé si mi cuadro es compatible con una horquilla cónica?

La forma más sencilla es medir el diámetro interno del tubo de dirección en la parte inferior y superior. Un cuadro compatible con horquilla cónica tendrá un diámetro interno mayor en la parte inferior (típicamente para un rodamiento de 1.5") y menor en la parte superior (para un rodamiento de 1 1/8"). Visualmente, el tubo de dirección del cuadro suele ser más ancho en la base.

¿Puedo notar la diferencia al montar una horquilla cónica?

Sí, muchos ciclistas reportan una diferencia notable en la precisión de la dirección y la estabilidad, especialmente en terrenos irregulares, a altas velocidades o bajo frenadas fuertes. La sensación general es de un control frontal más sólido.

¿Son las horquillas cónicas más caras?

Generalmente, las horquillas cónicas se encuentran en bicicletas de gama media a alta, y su precio puede ser mayor que el de horquillas rectas básicas. Sin embargo, la diferencia de precio está más relacionada con la tecnología interna de la horquilla (suspensión, materiales) que solo con el tubo de dirección cónico en sí mismo.

Comparativa: Tubo de Dirección Recto vs. Cónico

Como se puede observar en la tabla, el diseño cónico ofrece ventajas claras en términos de rigidez y manejo.

Conclusión

La horquilla cónica es un componente fundamental en el diseño de bicicletas modernas de rendimiento. Su diseño, más ancho en la base y que se estrecha hacia la parte superior, proporciona una rigidez frontal significativamente mayor en comparación con los tubos de dirección rectos tradicionales. Esto se traduce directamente en una mejora notable en la precisión de la dirección, una mayor estabilidad bajo frenadas intensas y, en última instancia, un mayor control para el ciclista en diversas situaciones. Si bien requiere un cuadro compatible, la horquilla cónica se ha consolidado como un estándar en la industria por los beneficios tangibles que aporta a la experiencia de pedaleo, especialmente en terrenos exigentes o a altas velocidades. Es una innovación que realmente marca una diferencia en el comportamiento de la bicicleta.
