Engranajes Bici: La Fórmula Clave

El sistema de engranajes es el alma de la transmisión de tu bicicleta, permitiéndote adaptar el esfuerzo de tu pedaleo a las diferentes condiciones del terreno. Comprender cómo funcionan y, en particular, cómo calcular su relación es fundamental para optimizar tu rendimiento y el de tu máquina.

Cuando pedaleas, la fuerza que aplicas se transmite a través de la cadena a los piñones y platos (los engranajes) y de ahí a la rueda trasera. La forma en que estos engranajes interactúan determina cuánta distancia avanzas con cada pedalada y cuánto esfuerzo necesitas para mover la bici. Aquí es donde entra en juego el concepto de la relación de transmisión.

¿Qué es la Relación de Transmisión en Bicicletas?

La relación de transmisión, a menudo llamada relación de engranajes o relación de reducción, es una medida de cómo la velocidad de rotación de un engranaje (el conductor) se transforma en la velocidad de rotación de otro engranaje (el conducido) con el que está conectado. En el contexto de una bicicleta, esta relación define cuántas vueltas da la rueda trasera por cada vuelta completa que dan los pedales.

Esta relación es vital porque modifica el par de fuerza. Una relación baja (un plato pequeño con un piñón grande) te permite subir cuestas con menos esfuerzo, aunque avances menos por pedalada. Una relación alta (un plato grande con un piñón pequeño) te permite alcanzar altas velocidades en llano o bajada, requiriendo más esfuerzo por pedalada.

La Fórmula Fundamental de la Relación de Transmisión

Calcular la relación de transmisión en un sistema simple de dos engranajes es sorprendentemente sencillo. Se basa en el número de dientes que tiene cada engranaje. La fórmula estándar es la siguiente:

Relación de Transmisión (GR) = Número de dientes del engranaje conducido (T2) / Número de dientes del engranaje conductor (T1)

En una bicicleta convencional con un solo plato y varios piñones:

• El engranaje conductor (T1) es el plato que estás utilizando en ese momento (conectado a las bielas y pedales).
• El engranaje conducido (T2) es el piñón de la rueda trasera que la cadena está engranando.

Por ejemplo, si usas un plato de 30 dientes (T1=30) y un piñón de 15 dientes (T2=15), la relación de transmisión sería 15 / 30 = 0.5. Esto significa que la rueda trasera da 0.5 vueltas por cada vuelta completa de los pedales. Es una relación reductora.

Si cambias a un piñón de 30 dientes (T2=30) con el mismo plato de 30 dientes (T1=30), la relación sería 30 / 30 = 1. La rueda trasera da 1 vuelta por cada vuelta de pedal.

Si usas un plato de 48 dientes (T1=48) y un piñón de 12 dientes (T2=12), la relación sería 12 / 48 = 0.25. ¡Alto! Aquí hay un error común en la interpretación. La fórmula correcta, tal como se define en la fuente para la relación de transmisión, es Conducido/Conductor. Sin embargo, en ciclismo, a menudo se habla de "Gear Ratio" o "Development" que es la inversa (Conductor/Conducido) o el desarrollo en metros por pedalada (Diámetro Rueda * Pi / Relación). Apegándonos estrictamente a la fórmula proporcionada:

Relación de Transmisión (GR) = T2 (Conducido) / T1 (Conductor)

Ejemplo corregido: Plato 30 dientes (T1), Piñón 15 dientes (T2). GR = 15 / 30 = 0.5. Significa que el piñón (conducido) gira 0.5 veces por cada vuelta del plato (conductor). Esto es una relación reductora de velocidad desde el plato al piñón/rueda.

Ejemplo corregido 2: Plato 48 dientes (T1), Piñón 12 dientes (T2). GR = 12 / 48 = 0.25. El piñón (conducido) gira 0.25 veces por cada vuelta del plato (conductor).

Es crucial notar que una relación GR < 1 (Conducido < Conductor) resulta en que el engranaje conducido gira más lento que el conductor (reducción de velocidad, aumento de par). Una relación GR > 1 (Conducido > Conductor) resulta en que el engranaje conducido gira más rápido que el conductor (aumento de velocidad, reducción de par).

En el ciclismo, la interpretación práctica de estas relaciones a menudo se invierte mentalmente o se usa la relación Conductor/Conducido para entender cuántas veces gira la rueda trasera *más rápido* que el plato. Si usamos Conductor/Conducido (Plato/Piñón):

Plato 30, Piñón 15 -> 30/15 = 2. La rueda trasera gira 2 veces más rápido que el plato. (Relación multiplicadora de velocidad desde el plato a la rueda).

Plato 48, Piñón 12 -> 48/12 = 4. La rueda trasera gira 4 veces más rápido que el plato. (Relación aún más multiplicadora).

La fórmula tal cual se proporciona es GR = T2 / T1. Esta fórmula describe la relación de velocidad entre el conducido y el conductor. Un valor bajo (<1) indica que el conducido gira más lento que el conductor, lo que en una bici se logra con platos pequeños y piñones grandes, ideal para subir.

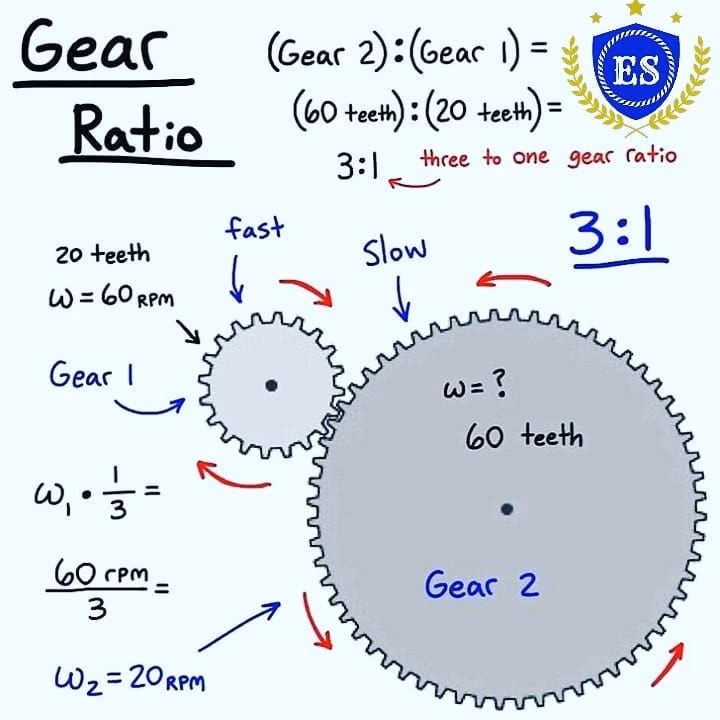

¿Qué es el 'Z' de un Engranaje?

Dentro del contexto de los engranajes, la letra 'Z' se utiliza comúnmente para denotar el número de dientes. Es una característica fundamental que define el tamaño y la función de un engranaje en relación con otros.

Un engranaje es esencialmente una rueda con una serie de salientes (dientes) diseñados para encajar con los dientes de otro engranaje, permitiendo una transmisión de movimiento precisa y sin deslizamiento. El número de dientes (Z) es un parámetro directo que se usa en el cálculo de la relación de transmisión, como vimos en la fórmula anterior (T1 y T2 son simplemente Z1 y Z2 de los engranajes conductor y conducido, respectivamente).

Además del número de dientes (Z), otros parámetros importantes de un engranaje incluyen:

• Circunferencia Primitiva (C): Es una circunferencia imaginaria sobre la cual se considera que el engranaje rueda sin deslizar. Se sitúa a media altura de los dientes.
• Diámetro Primitivo (d): El diámetro de la circunferencia primitiva. Es un concepto clave para entender el tamaño efectivo del engranaje en la transmisión.
• Paso (p): La distancia medida sobre la circunferencia primitiva entre los centros de dos dientes consecutivos.
• Módulo (m): Esta es una característica crucial. El módulo es la relación entre el diámetro primitivo (d) y el número de dientes (z), o equivalentemente, entre el paso (p) y π (pi). La fórmula es: m = d / z = p / π. El módulo se expresa en milímetros. Dos engranajes solo pueden engranar correctamente si tienen el mismo módulo. Esta es una regla fundamental en el diseño de transmisiones por engranajes.

El número de dientes (Z) es, por lo tanto, un componente esencial para determinar el diámetro primitivo y, junto con el módulo, para asegurar que los engranajes puedan acoplarse correctamente y transmitir el movimiento de manera eficiente.

Cómo Calcular la Relación en Diferentes Tipos de Transmisiones

La fórmula básica GR = T2 / T1 se aplica a un par simple de engranajes. Sin embargo, en las bicicletas (y otras máquinas), a menudo encontramos sistemas más complejos.

Tren de Engranajes Simple (Dos Ruedas)

Este es el caso más básico en la transmisión de una bicicleta: un plato conectado a un piñón a través de la cadena. Identificas el plato como engranaje conductor (T1) y el piñón como engranaje conducido (T2). Cuentas sus dientes y aplicas la fórmula GR = T2 / T1.

Ejemplo: Plato de 50 dientes (T1), Piñón de 14 dientes (T2). GR = 14 / 50 = 0.28.

Tren de Engranajes con Más de Dos Ruedas (Engranajes Intermedios)

Aunque menos común directamente en la transmisión principal de una bicicleta (excepto en cajas de cambios internas o sistemas planetarios), es útil saber cómo funciona. En un tren simple donde varios engranajes están alineados, la relación de transmisión total entre el primer engranaje conductor y el último engranaje conducido se calcula multiplicando las relaciones individuales de cada par de engranajes engranados. Sin embargo, hay una simplificación importante:

En un tren de engranajes simple con engranajes intermedios (llamados "ociosos" o "locos"), los engranajes intermedios *no afectan* la relación de transmisión total entre el primer conductor y el último conducido. Solo cambian la dirección de rotación del último engranaje. La relación se calcula simplemente dividiendo el número de dientes del último engranaje conducido por el número de dientes del primer engranaje conductor, ignorando los intermedios.

Ejemplo (hipotético para bici): Un plato (Conductor 1, T1=40) engrana con un piñón intermedio (T_int=20), y este piñón intermedio engrana con el piñón final (Conducido 2, T2=30). La relación total sería GR_total = T2 / T1 = 30 / 40 = 0.75. El piñón intermedio de 20 dientes no altera la relación final.

Transmisiones por Cadena y Engranajes (Bicicletas Convencionales)

Aunque usan una cadena, el principio para calcular la relación de transmisión entre el plato y el piñón es el mismo que para un tren de engranajes simple. La cadena asegura que el movimiento se transmita fielmente entre los engranajes (plato y piñón), que actúan como conductor y conducido, respectivamente.

La relación de transmisión es el resultado de dividir el número de dientes del engranaje arrastrado (el piñón) entre el número de dientes del engranaje motor (el plato).

Relación de Transmisión (Cadena) = Número de dientes del Piñón / Número de dientes del Plato

Esto es consistente con la fórmula general T2 / T1, donde el piñón es el conducido (T2) y el plato es el conductor (T1) en el sistema de transmisión principal.

Ventajas de las Transmisiones por Engranajes

Las transmisiones que utilizan engranajes (como las de las bicicletas con cadena) ofrecen múltiples beneficios:

• Alta Eficiencia: Son muy efectivas transfiriendo potencia y movimiento.
• Larga Vida Útil y Fiabilidad: Bien mantenidos, son sistemas muy duraderos.
• Exactitud: Proporcionan una relación de transmisión muy precisa, lo que es fundamental en aplicaciones donde se requiere control exacto, como en bicicletas de rendimiento.
• Compactas: En comparación con otros sistemas de transmisión de potencia similar, los engranajes pueden ser relativamente pequeños.
• Mantenimiento Sencillo: Aunque requieren lubricación, su mantenimiento general es directo.

Parámetros Clave para el Diseño de Engranajes

Más allá del cálculo de la relación, el diseño de engranajes implica considerar otros factores:

• Condición de Engrane: Asegura que los dientes de los engranajes contacten correctamente, pasando el punto de contacto siempre por una línea específica que une los centros de ambos engranajes. Esto garantiza una transmisión suave y eficiente.
• Relación de Transmisión (r t): Como ya vimos, es el cociente entre la velocidad angular de salida (ω s) y la de entrada (ω e). r t = ω s / ω e. Un sistema es reductor si r t < 1 (la salida gira más lento que la entrada) y multiplicador si r t > 1 (la salida gira más rápido que la entrada).
• Coeficiente de Recubrimiento (ε): Mide el promedio de dientes que están en contacto simultáneamente. Un coeficiente superior a 1.2 es deseable para asegurar una transmisión robusta, rígida y silenciosa, capaz de manejar cargas elevadas.

Preguntas Frecuentes sobre Engranajes y Relaciones

¿Cuál es la fórmula básica para la relación de transmisión de engranajes?

La fórmula fundamental es: Relación de Transmisión (GR) = Número de dientes del engranaje conducido (T2) / Número de dientes del engranaje conductor (T1).

¿Qué significa la letra 'Z' en el contexto de los engranajes?

'Z' se utiliza para representar el número total de dientes de un engranaje.

¿Cómo se calcula la relación de transmisión en una bicicleta con cadena?

Se divide el número de dientes del piñón (el engranaje conducido en la rueda trasera) entre el número de dientes del plato (el engranaje conductor en las bielas). Es decir, Piñón / Plato.

¿Qué es el módulo de un engranaje y por qué es importante?

El módulo es la relación entre el diámetro primitivo y el número de dientes (m = d/z). Es crucial porque dos engranajes solo pueden engranar correctamente si tienen el mismo módulo.

Si la relación de transmisión es menor a 1, ¿qué significa?

Según la fórmula GR = T2/T1, una relación menor a 1 significa que el engranaje conducido (T2) tiene menos dientes que el conductor (T1). Esto resulta en que el engranaje conducido gira más lento que el conductor, lo que se conoce como una relación reductora de velocidad (y multiplicadora de par).

¿Los engranajes intermedios afectan la relación de transmisión total en un tren simple?

No, en un tren de engranajes simple, los engranajes intermedios (ociosos) no cambian la relación de transmisión total entre el primer engranaje conductor y el último engranaje conducido. Solo afectan la dirección de rotación.

Entender la relación de transmisión y los parámetros básicos de los engranajes te permite apreciar la ingeniería detrás de tu bicicleta y tomar decisiones informadas sobre qué combinaciones de plato y piñón usar en diferentes situaciones de pedaleo. Es un conocimiento clave para cualquier ciclista que quiera optimizar su experiencia sobre dos ruedas.
