¿Qué es el Eje Pedalier de tu Bicicleta?

Al subirte a tu bicicleta y comenzar a pedalear, sientes la conexión directa entre tu esfuerzo y el movimiento de las ruedas. Pero, ¿alguna vez te has preguntado qué componente crucial convierte la rotación de tus piernas en el impulso que te lleva adelante? La respuesta reside en una pieza fundamental, a menudo poco visible pero vital: el eje pedalier.

Este componente es, sin duda, el héroe silencioso de la transmisión de tu bicicleta. Es el punto de anclaje central donde se unen las bielas (los brazos a los que se fijan los pedales) y, por ende, donde se aplica directamente la fuerza que generas al pedalear. Gira constantemente, soportando cargas significativas y permitiendo que las bielas giren libremente y de manera eficiente.

¿Dónde se encuentra el Eje Pedalier? La Caja del Pedalier

El eje pedalier no flota en el aire; necesita un lugar robusto y preciso para operar. Este lugar es la caja del pedalier, una parte integral del cuadro de la bicicleta. Imagina la caja del pedalier como el corazón de la estructura del cuadro, ya que es el punto donde convergen algunos de los tubos más importantes: el tubo del asiento (que sube hacia el sillín), el tubo oblicuo o inferior (que va hacia la parte delantera) y las vainas (los tubos que van hacia la rueda trasera). Esta unión estratégica asegura que la fuerza del pedaleo se distribuya eficazmente por todo el cuadro.

Dentro de esta caja, el eje pedalier gira sobre rodamientos. Estos rodamientos son esenciales para garantizar una rotación suave y eficiente, minimizando la fricción y permitiendo que cada pedalada cuente. La calidad y el estado de estos rodamientos influyen enormemente en la sensación al pedalear y en la eficiencia de la transmisión.

Tipos Comunes de Ejes Pedalier

Con la evolución de las bicicletas y los materiales, han surgido diferentes sistemas de ejes pedalier para adaptarse a distintos cuadros, materiales y necesidades de rendimiento. Si bien la función básica es la misma, la forma en que se instalan y se alojan en la caja del pedalier varía significativamente. Conocer los tipos es crucial para cualquier tipo de mantenimiento o mejora.

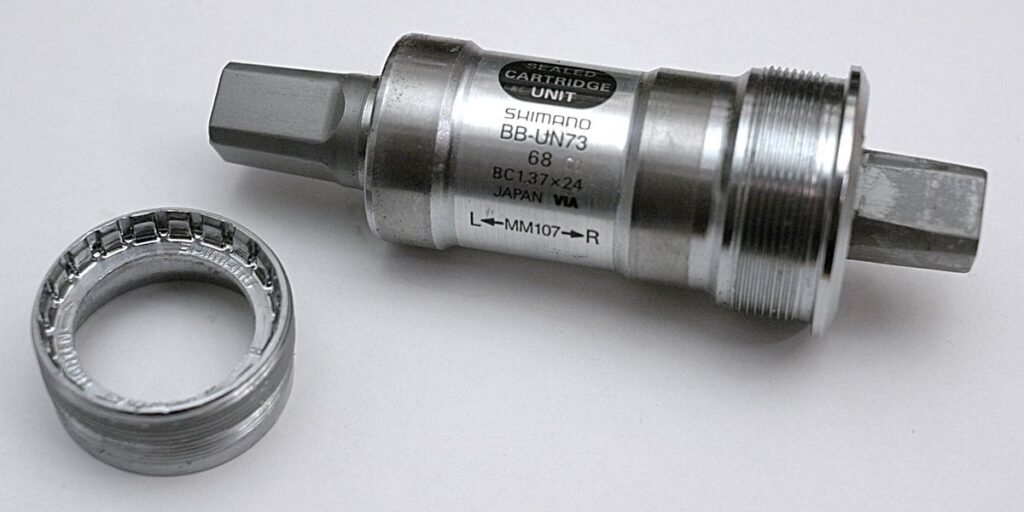

Históricamente, el diseño más común era el eje pedalier con un cabezal cuadrado, que encajaba en un agujero cuadrado en las bielas. Con el tiempo, surgieron sistemas más rígidos y ligeros. Hoy en día, podemos agrupar los sistemas de pedalier en tres categorías principales por su método de instalación:

• Roscado: Este es quizás el tipo más tradicional y aún muy extendido. La caja del pedalier en el cuadro tiene roscas internas. El eje pedalier (o sus cazoletas que contienen los rodamientos) se enrosca directamente en el cuadro. El estándar más conocido dentro de esta categoría es el BSA (British Standard Cycle), que utiliza roscas específicas y tiene un diámetro interno de caja de aproximadamente 34.8 mm. Son apreciados por su fiabilidad y facilidad de mantenimiento relativo. Existe también el estándar italiano, menos común, con roscas diferentes.
• Ajuste a presión (Press-Fit): Como su nombre indica, estos sistemas no utilizan roscas. Las cazoletas que contienen los rodamientos se insertan a presión en una caja del pedalier lisa, sin roscas. Este diseño permite a los fabricantes de cuadros crear cajas de pedalier más grandes y rígidas, lo que puede mejorar la transferencia de potencia y reducir el peso. Sin embargo, pueden ser más propensos a generar ruidos (crujidos) si no se instalan correctamente o si las tolerancias del cuadro no son perfectas. Existen numerosas variantes dentro del ajuste a presión, como BB30, PF30, BB86, BB92, etc., que varían en el diámetro de la caja del pedalier y el ancho.
• T47: Este es un tipo más reciente que busca combinar las ventajas de los sistemas roscados (fiabilidad, menor propensión a crujidos) con los diámetros más grandes de los sistemas de ajuste a presión. La caja del pedalier tiene roscas, pero con un diámetro mayor (47 mm). Es un estándar abierto que permite el uso de ejes de pedalier más anchos y rígidos.

¿Cómo Identificar el Tipo de Pedalier de tu Bicicleta?

Saber qué tipo de eje pedalier tiene tu bicicleta es fundamental si necesitas realizar mantenimiento, reemplazar una pieza desgastada o considerar una mejora. Afortunadamente, hay varias maneras de averiguarlo:

1. Consulta el Manual de Usuario

Este es el método más sencillo y fiable si tienes el manual original de tu bicicleta. Los fabricantes suelen especificar el tipo exacto y las dimensiones del eje pedalier utilizado en ese modelo y talla de cuadro. Si eres el primer propietario y conservas la documentación, ¡bingo! La información debería estar ahí.

2. Inspecciona Visualmente la Caja del Pedalier

Si no tienes el manual, el siguiente paso es examinar la caja del pedalier directamente en el cuadro. Este es el área donde las bielas se unen al cuadro. Busca cualquier etiqueta, marca o grabado en la superficie de la caja. Algunos fabricantes imprimen el tipo de pedalier (por ejemplo, "BSA", "BB30", "PF86") en el propio cuadro.

Además de las marcas, observa si hay roscas visibles en el interior de la caja donde se insertan las cazoletas. Si ves roscas, es casi seguro que tienes un pedalier roscado (probablemente BSA). Si la superficie interna de la caja es lisa y sin roscas, es muy probable que sea un sistema de ajuste a presión.

3. Mide la Caja del Pedalier

Si la inspección visual no es concluyente, o simplemente quieres confirmar el tipo, medir la caja del pedalier te proporcionará información clave, especialmente para distinguir entre las diversas variantes de ajuste a presión. Necesitarás un calibre (pie de rey) para medir el diámetro interno de la caja del pedalier. Algunos diámetros comunes asociados a tipos específicos son:

• Aproximadamente 34.8 mm: Típicamente Roscado BSA.
• 42 mm: Comúnmente BB30 (Ajuste a presión).
• 46 mm: Puede ser PF30 o BB92 (Ambos Ajuste a presión).
• 41 mm: Comúnmente BB86 (Ajuste a presión, usado en muchas bicicletas de carretera).
• 47 mm: Típico del estándar T47 (Roscado).

Mide también el ancho total de la caja del pedalier en el cuadro. Este ancho, combinado con el diámetro, ayuda a determinar el estándar específico (por ejemplo, BB86 tiene un ancho de 86.5 mm, BB92 tiene 91.5 mm o 92 mm).

4. Busca Ayuda Profesional

Si después de estos pasos aún no estás seguro, o si no te sientes cómodo midiendo o manipulando los componentes, la mejor opción es acudir a un taller de bicicletas profesional. Un mecánico experimentado podrá identificar rápidamente el tipo de pedalier de tu bicicleta, evaluar su estado y recomendarte las mejores opciones si necesitas un reemplazo o mantenimiento. Ellos disponen de las herramientas específicas y el conocimiento necesario para trabajar con precisión en este componente crítico.

Tabla Comparativa de Tipos Comunes de Eje Pedalier

Para ayudarte a visualizar las diferencias, aquí tienes un resumen de algunos de los tipos de pedalier más encontrados:

Importancia de Conocer tu Tipo de Pedalier

Identificar correctamente el tipo de eje pedalier es crucial por varias razones:

• Mantenimiento y Reparación: Las herramientas necesarias para instalar, quitar o mantener un pedalier varían enormemente según el tipo (roscado, ajuste a presión, etc.) y el estándar específico (BSA, BB30, etc.). Usar la herramienta incorrecta puede dañar el cuadro o el componente.
• Reemplazo: Si tu pedalier está desgastado, ruidoso o dañado, necesitas comprar uno de reemplazo que sea compatible con tu cuadro. Instalar un pedalier del tipo o tamaño incorrecto es imposible o, peor aún, puede dañar permanentemente la caja del pedalier del cuadro.
• Actualizaciones: Si quieres mejorar tu transmisión o cambiar las bielas, la compatibilidad comienza por el eje pedalier. Algunas bielas solo funcionan con ciertos tipos de pedalier.

Preguntas Frecuentes sobre el Eje Pedalier

¿Qué causa el crujido en el eje pedalier?

Los crujidos son una queja común y a menudo se localizan en el área del pedalier. Las causas pueden ser variadas: falta de lubricación entre las partes, suciedad o agua dentro de la caja, rodamientos desgastados, un pedalier mal instalado o no apretado correctamente, o incluso problemas de tolerancia entre el cuadro y el pedalier (más común en algunos sistemas de ajuste a presión). A veces, el crujido puede venir de otras partes (pedales, tija del sillín, sillín) y resonar en el cuadro haciendo parecer que es el pedalier.

¿Puedo cambiar el tipo de pedalier de mi bicicleta?

Generalmente, el tipo de caja del pedalier está determinado por el diseño y la fabricación del cuadro, y no se puede cambiar (es decir, no puedes convertir una caja roscada a una de ajuste a presión, o viceversa). Sin embargo, existen adaptadores que permiten instalar ciertos tipos de bielas en cuadros con tipos de pedalier diferentes. Por ejemplo, puedes encontrar adaptadores para instalar bielas con eje de 24 mm en cuadros BB30 o PF30, o bielas BB30 en cuadros BSA roscados. La compatibilidad de adaptadores depende de las especificaciones concretas del cuadro y las bielas.

¿Cómo se mantiene el eje pedalier?

El mantenimiento depende del tipo. Los pedalieres roscados a veces requieren ser desmontados, limpiados, engrasados y vueltos a apretar. Los pedalieres de ajuste a presión pueden necesitar ser extraídos (con herramientas específicas), limpiados y reinstalados, a menudo utilizando compuestos de montaje especiales para reducir ruidos. En muchos pedalieres de cartucho sellado, el mantenimiento se limita a mantener el exterior limpio, ya que los rodamientos internos no son accesibles para engrasar. La inspección regular para detectar juego (holgura) o rotación áspera es importante.

¿Cuándo debo reemplazar mi eje pedalier?

Deberías considerar reemplazar tu eje pedalier si notas:

• Juego o movimiento lateral en las bielas que no se corrige apretando los tornillos de la biela.
• Una sensación de aspereza o resistencia al girar las bielas con la cadena quitada.
• Ruidos persistentes (crujidos, clics) que no se resuelven con limpieza, reengrase o ajuste correcto de otras partes.
• Daño visible en las cazoletas o el eje.

La vida útil varía mucho según el tipo, la calidad, las condiciones de uso (polvo, agua) y el mantenimiento.

¿Necesito herramientas especiales para trabajar en el pedalier?

Sí, absolutamente. El eje pedalier es uno de los componentes de la bicicleta que requiere herramientas más específicas. Necesitarás herramientas para quitar las bielas (extractor de bielas o llaves Allen grandes, según el tipo de biela) y herramientas específicas para el pedalier que encajen en las muescas o ranuras de las cazoletas de tu tipo particular (llaves de pedalier, extractores de pedalier de ajuste a presión, prensas de instalación). Intentar trabajar en él sin las herramientas adecuadas puede causar daños graves.

Conclusión

El eje pedalier es un componente fundamental para el funcionamiento de cualquier bicicleta. Entender su función, conocer los diferentes tipos que existen (roscado, ajuste a presión, T47 y sus variantes) y saber cómo identificar cuál equipa tu propia bicicleta te empodera para realizar un mantenimiento adecuado, solucionar problemas y tomar decisiones informadas sobre posibles actualizaciones. Prestar atención a este componente te asegurará pedaladas suaves y eficientes durante muchos kilómetros.
