¿Cómo Medir el Eje Boost de tu Bicicleta?

El eje de una rueda de bicicleta es una pieza fundamental, aunque a menudo pasa desapercibida. Es esa pequeña varilla que permite fijar la rueda al cuadro o la horquilla. A lo largo del tiempo, han surgido diferentes estándares de ejes para adaptarse a las evoluciones de las bicicletas, desde los sistemas de liberación rápida (QR) hasta los ejes pasantes más robustos y anchos, como el popular estándar Boost. Entender qué tipo de eje tiene tu bicicleta es crucial para cualquier tarea de mantenimiento, actualización o simplemente para saber qué accesorios son compatibles. Y sí, puede resultar un poco confuso al principio con tantas medidas y nombres, pero no te asustes, ¡te lo explicamos todo para que medir el tuyo, incluyendo el eje Boost, sea pan comido!

En esencia, cada eje se define por dos medidas principales: el diámetro y la longitud. El diámetro se refiere al grosor de la varilla del eje, mientras que la longitud se refiere al ancho del espacio donde encaja la rueda (el buje) dentro de la horquilla delantera o el cuadro trasero. La longitud es, sin duda, la medida más importante y la que más varía entre los diferentes estándares.

La forma universal y más fiable de determinar la longitud del eje que necesitas (o que ya tienes instalado) es midiendo la distancia interior entre las punteras de la horquilla (para la rueda delantera) o del cuadro (para la rueda trasera). Esta es la separación exacta que necesita el buje de la rueda para encajar correctamente.

Aunque existen muchos tipos de ejes, hay cuatro medidas delanteras comunes que cubren la gran mayoría de bicicletas modernas y no tan modernas. Conocer estas medidas te ayudará a identificar el tipo de eje de tu bicicleta:

El Eje de Rueda 9x100 mm (Quick Release)

Este es quizás el estándar más antiguo y extendido, asociado tradicionalmente a los cierres rápidos (Quick Release o QR). El adaptador AD 9x100, por ejemplo, está diseñado para bicicletas que utilizan este sistema, caracterizado por tener horquillas 'abiertas' en las punteras, permitiendo que la rueda se 'caiga' al soltar el cierre.

La medida 9x100 significa:

• 9 mm: Corresponde al diámetro del eje (en realidad, es el diámetro del 'pincho' del cierre rápido que pasa por el buje de 9mm de diámetro interior).
• 100 mm: Es la longitud del espacio en la horquilla donde encaja el buje. Para confirmar esta medida, simplemente mide la distancia entre las dos caras interiores de las punteras de tu horquilla delantera. Si la distancia es de 100 mm y tus punteras son abiertas, lo más probable es que tengas un eje de 9x100 mm (QR).

Este sistema ha sido el caballo de batalla durante décadas en bicicletas de carretera y montaña, valorado por su facilidad y rapidez para quitar y poner la rueda.

El Eje de Rueda 15x100 mm (Eje Pasante)

Con la llegada de bicicletas de montaña más capaces y la necesidad de mayor rigidez y control, especialmente con suspensiones de largo recorrido y frenos de disco potentes, se popularizaron los ejes pasantes. El eje 15x100 mm es un ejemplo temprano de eje pasante delantero en MTB.

Este adaptador AD 15x100 está destinado a bicicletas con horquillas 'cerradas', donde el eje pasante se enrosca directamente en la horquilla o se sujeta con un sistema de palanca o tornillo.

La medida 15x100 significa:

• 15 mm: Corresponde al diámetro del eje pasante. Un diámetro mayor proporciona una conexión mucho más rígida entre la rueda y la horquilla.
• 100 mm: Es la longitud del espacio en la horquilla. Al igual que con el 9x100, mide la distancia interior entre las punteras de la horquilla. Si es de 100 mm y usas un eje pasante de 15 mm de diámetro, este es tu eje.

Este estándar mejoró significativamente la precisión de la dirección y la estabilidad de la rueda delantera en terrenos difíciles.

El Eje de Rueda 15x110 mm: ¡El Estándar Boost!

¡Aquí está el protagonista de nuestra pregunta! El estándar Boost es una evolución del eje pasante, diseñado principalmente para bicicletas de montaña modernas. Su objetivo es ensanchar el buje de la rueda para permitir un mayor ángulo de los radios, lo que resulta en una rueda más rígida y fuerte. Además, este mayor ancho permite a los fabricantes de cuadros diseñar vainas y tirantes más cortos (mejorando la manejabilidad) y ofrecer mayor espacio libre para cubiertas más anchas.

El adaptador AD 15x110 está diseñado para horquillas delanteras que cumplen con esta nueva norma Boost.

La medida 15x110 significa:

• 15 mm: Es el diámetro del eje pasante. Mantiene el diámetro de muchos ejes pasantes anteriores para compatibilidad con ciertas herramientas o accesorios, pero la clave está en la longitud.
• 110 mm: ¡Esta es la longitud característica del estándar Boost delantero! Son 10 mm más que el estándar 15x100 mm. Esta diferencia de 10 mm, aunque parezca pequeña, tiene un gran impacto en el diseño de la bicicleta.

¿Cómo medir el eje Boost? La respuesta es sencilla: ¡mides exactamente igual que cualquier otro eje! Para determinar si tu horquilla delantera es compatible con el estándar Boost (15x110 mm), simplemente mide la distancia interior entre las dos punteras de la horquilla. Usa un metro, una regla rígida o, idealmente, un calibre para mayor precisión. Mide desde el interior de una puntera hasta el interior de la otra, asegurándote de que la medida sea lo más recta y precisa posible. Si la distancia que obtienes es de 110 mm, entonces tienes una horquilla delantera con espaciado Boost, diseñada para un eje pasante de 15x110 mm. ¡Así de fácil!

El Eje de Rueda 12x100 mm (Eje Pasante para Carretera Disco)

Aunque a menudo se asocia el eje pasante con el MTB, también ha llegado al ciclismo de carretera, especialmente con la popularización de los frenos de disco en esta disciplina. El eje 12x100 mm es un estándar común para bicicletas de carretera con frenos de disco y horquillas cerradas.

El adaptador AD 12x100 está diseñado para estas bicicletas de carretera modernas.

La medida 12x100 significa:

• 12 mm: Corresponde al diámetro del eje pasante. Es un diámetro menor que el de MTB (15 mm) pero mayor que el QR (9 mm), ofreciendo un buen equilibrio entre rigidez y peso para el uso en carretera.
• 100 mm: Es la longitud del espacio en la horquilla, manteniendo el ancho tradicional de las horquillas delanteras de carretera. Para medirlo, sigue el mismo procedimiento: mide la distancia interior entre las punteras de tu horquilla delantera. Si son 100 mm y tu horquilla es cerrada para eje pasante de 12 mm, este es tu eje.

Este estándar proporciona una fijación segura y rígida para aprovechar al máximo la potencia de frenado de los discos en carretera.

Resumiendo: Identificando tu Eje Delantero

Aquí tienes una tabla comparativa rápida para ayudarte a visualizar las diferencias entre estos ejes delanteros:

Como puedes ver, la clave para distinguir el estándar Boost delantero (15x110) de otros ejes pasantes (15x100 o 12x100) radica en la medida de la longitud de la horquilla: 110 mm en lugar de 100 mm.

El Proceso de Medición Paso a Paso

Para asegurarte de obtener la medida correcta de la longitud del eje de tu horquilla (y así saber si es 100 mm o 110 mm, es decir, si es Boost o no), sigue estos sencillos pasos:

1. Retira la rueda delantera: Si aún no lo has hecho, quita la rueda de la horquilla.
2. Prepara tu herramienta de medición: Un calibre (pie de rey) es ideal para esto, ya que proporciona la mayor precisión. Sin embargo, una regla metálica rígida o un metro también pueden funcionar, aunque debes ser muy cuidadoso para medir de forma recta y precisa.
3. Mide la distancia interior: Coloca la herramienta de medición entre las caras interiores de las dos punteras de la horquilla. Mide la distancia exacta desde el punto de apoyo del buje en una puntera hasta el punto de apoyo del buje en la otra. Asegúrate de medir lo más recto y perpendicular posible al eje de la horquilla.
4. Lee la medida: La cifra que obtengas es la longitud del espacio de tu horquilla. Si la medida es de aproximadamente 100 mm, tienes un espaciado estándar de 100 mm. Si la medida es de aproximadamente 110 mm, ¡tienes un espaciado Boost de 110 mm!
5. Identifica el diámetro: El diámetro es más fácil de identificar. Si usas un cierre rápido (QR) con punteras abiertas, el diámetro es 9 mm. Si usas un eje pasante, el diámetro suele estar marcado en el propio eje (12 mm o 15 mm) o es estándar para el tipo de bicicleta y horquilla (15 mm para la mayoría de MTB con eje pasante, 12 mm para carretera con disco).

¿Por qué es tan importante saber si tengo Boost?

Saber si tu bicicleta utiliza el estándar Boost es fundamental por varias razones:

• Compatibilidad de Ruedas: No puedes montar una rueda con buje de 100 mm de ancho en una horquilla de 110 mm (Boost) sin adaptadores, ni una rueda de 110 mm en una horquilla de 100 mm. Los anchos deben coincidir.
• Compatibilidad de Horquillas: Si quieres cambiar tu horquilla, necesitas asegurarte de que el espaciado (100 mm o 110 mm Boost) y el tipo de eje (QR, 12 mm, 15 mm) sean compatibles con tu rueda actual o planear cambiar también la rueda.
• Compatibilidad de Accesorios: Elementos como portabicicletas de techo para coche que sujetan la bici por la horquilla, soportes de taller, o incluso algunos rodillos de entrenamiento, requieren el adaptador correcto para el tipo de eje y espaciado de tu bicicleta. Como mencionaba la información inicial, adaptadores como los AD 9x100, AD 15x100, AD 15x110 o AD 12x100 son necesarios para fijar la bicicleta en ciertos soportes.

Preguntas Frecuentes sobre Ejes y Boost

¿Qué significa la nomenclatura 15x110? Significa que el eje tiene un diámetro de 15 milímetros y la horquilla o cuadro donde encaja tiene un espaciado o longitud de 110 milímetros.

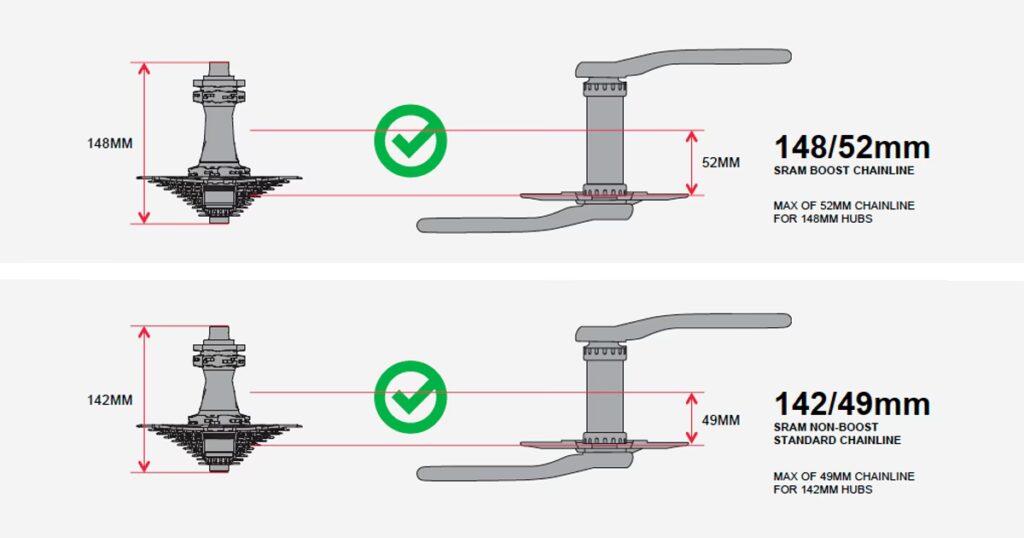

¿Qué es exactamente el estándar Boost?Boost es un estándar de espaciado de bujes más ancho introducido principalmente en bicicletas de montaña. Delante, el espaciado es de 110 mm (en lugar de 100 mm) para ejes pasantes de 15 mm de diámetro (15x110). Detrás, el espaciado es de 148 mm (en lugar de 142 mm) para ejes pasantes de 12 mm de diámetro (12x148). Este mayor ancho permite bujes con bridas más separadas, creando un ángulo de radios más amplio para ruedas más rígidas.

¿Cómo puedo saber si mi bicicleta es Boost? La forma más sencilla es medir la distancia interior de las punteras de tu horquilla delantera o del cuadro trasero. Si la medida delantera es ~110 mm (con eje pasante de 15 mm) o la trasera es ~148 mm (con eje pasante de 12 mm), tu bicicleta es Boost.

¿Puedo montar una rueda no-Boost (por ejemplo, 15x100 mm) en una horquillaBoost (15x110 mm)? No directamente. La diferencia de 10 mm en la longitud lo impide. Existen kits de adaptación para algunos bujes no-Boost que permiten ensancharlos para encajar en una horquillaBoost, pero esto requiere recentrar la rueda y puede afectar la línea de cadena.

¿Puedo montar una rueda Boost (15x110 mm) en una horquilla no-Boost (15x100 mm)? Definitivamente no. El buje Boost es 10 mm más ancho y simplemente no cabrá en la horquilla más estrecha.

¿Afecta el tipo de eje al tipo de freno? Sí, indirectamente. Los frenos de disco modernos, especialmente en MTB y carretera, generan fuerzas que se gestionan mejor con la rigidez que proporcionan los ejes pasantes (15 mm, 12 mm, y Boost). Aunque existieron frenos de disco con QR, los ejes pasantes se han convertido en la norma para bicicletas con disco de gama media a alta.

¿Es el estándar Boost mejor que el 15x100?Boost ofrece ventajas significativas en términos de rigidez de la rueda y diseño del cuadro (vainas más cortas, espacio para cubiertas más anchas), lo que puede mejorar el rendimiento en ciertas disciplinas, especialmente el MTB agresivo. Sin embargo, no siempre es necesario, y un buje de 100 mm bien construido puede ser perfectamente adecuado dependiendo del uso y el ciclista.

Identificar y medir correctamente el eje de tu bicicleta, incluyendo el estándar Boost, es una habilidad básica pero esencial para cualquier ciclista. Con un simple metro o calibre y siguiendo los pasos que hemos descrito, podrás determinar fácilmente la longitud del espacio en tu horquilla o cuadro y conocer el tipo de eje que necesitas. Esto te ahorrará dolores de cabeza al comprar componentes o accesorios y te asegurará que tu bicicleta funcione de manera óptima y segura. Así que la próxima vez que te encuentres con la pregunta '¿Cómo medir el eje Boost?', ya sabrás exactamente qué hacer: ¡medir la distancia interior de tu horquilla!
