¿Cómo Funcionan los Engranajes en tu Bici?

Los sistemas de engranajes son, sin duda, uno de los inventos mecánicos más trascendentales, esenciales para el funcionamiento de innumerables máquinas. Si bien a menudo pensamos en su aplicación en la maquinaria industrial pesada o en los motores de vehículos complejos, su importancia es igual de fundamental, aunque quizás menos obvia para algunos, en un mecanismo tan elegante y eficiente como la bicicleta. Para el ciclista, entender cómo funciona este sistema es clave para maximizar el rendimiento, la comodidad y disfrutar plenamente de cada pedalada.

En esencia, un sistema de engranajes se compone de ruedas con dientes que se acoplan entre sí. Esta conexión permite la transferencia de movimiento rotatorio y, crucialmente, la modificación de la velocidad y la fuerza entre los ejes conectados. En una bicicleta, este principio se aplica a través de la transmisión, que vincula el movimiento de tus piernas en los pedales con la rotación de la rueda trasera.

¿Qué Son los Engranajes de una Bicicleta?

Siguiendo la definición general, los engranajes en una bicicleta son las

ruedas dentadas

que forman parte de la cadena cinemática. Estas son principalmente los platos (o coronas) situados junto a los pedales, y los piñones (o cogs) en la rueda trasera. A diferencia de algunos sistemas industriales donde los engranajes engranan directamente, en la bicicleta, la conexión y transmisión de movimiento entre platos y piñones se realiza a través de la cadena, que es una serie de eslabones metálicos articulados que se acoplan perfectamente a los dientes de estas ruedas.

La variedad de platos y piñones disponibles es enorme, variando en tamaño, número de dientes y diseño, adaptándose a distintos tipos de bicicletas y usos. La elección del tamaño de estas ruedas dentadas es lo que determina las diferentes 'marchas' o

relaciones de engranaje

que puedes seleccionar al rodar.

El Principio de Funcionamiento: Transfiriendo Movimiento y Fuerza

El funcionamiento básico es sencillo pero ingenioso. Cuando pedaleas, haces girar las bielas y, con ellas, los platos. La cadena, que está montada sobre uno de los platos y uno de los piñones, transmite este movimiento rotatorio del eje del pedalier (donde están los platos) al eje de la rueda trasera (donde están los piñones). A medida que la cadena se mueve, hace girar el piñón seleccionado, y como el piñón está firmemente unido al buje de la rueda trasera, esta también gira, impulsando la bicicleta hacia adelante.

La magia de los engranajes en la bicicleta reside en la capacidad de

transformar

la velocidad y la fuerza. La relación entre el número de dientes del plato que estás usando y el número de dientes del piñón seleccionado determina cuánto gira la rueda trasera por cada pedalada. Por ejemplo, si utilizas un plato grande y un piñón pequeño, la rueda trasera girará muchas veces por cada giro completo de los pedales. Esto es ideal para ir rápido en terreno llano o cuesta abajo, pero requiere mucha fuerza en las piernas para empezar a mover la bicicleta o para subir pendientes.

Por el contrario, si usas un plato pequeño y un piñón grande, la rueda trasera girará menos veces por cada pedalada. Esto significa que necesitarás aplicar menos fuerza en los pedales para mover la bicicleta, lo cual es perfecto para subir cuestas empinadas o para arrancar desde parado, aunque la velocidad máxima que podrás alcanzar será menor. Este juego de relaciones es lo que permite al ciclista mantener una cadencia de pedaleo (ritmo constante de giros de pedal) eficiente independientemente del terreno o la velocidad.

Aplicaciones Específicas en Bicicletas: Adaptación al Terreno y Esfuerzo

Mientras que los sistemas de engranajes industriales se aplican en una vasta gama de máquinas para tareas como levantar cargas pesadas, generar energía o mover líneas de producción, en el transporte terrestre, y particularmente en la bicicleta, su aplicación principal es permitir al ciclista

adaptar

su esfuerzo a las condiciones cambiantes del camino. Las principales aplicaciones son:

• Superar Pendientes: Utilizando relaciones de engranaje 'bajas' (plato pequeño / piñón grande), el ciclista puede pedalear con menos esfuerzo para subir cuestas pronunciadas que de otra manera serían imposibles o extremadamente agotadoras.
• Alcanzar Altas Velocidades: Con relaciones 'altas' (plato grande / piñón pequeño), se puede pedalear a un ritmo cómodo mientras se impulsa la bicicleta a gran velocidad en terreno llano o ligeramente descendente.
• Arrancar y Parar: Las marchas bajas facilitan el arranque desde parado, reduciendo la tensión en las rodillas y músculos.
• Mantener la Cadencia: Permiten al ciclista mantener un ritmo de pedaleo constante y eficiente (típicamente entre 70 y 90 revoluciones por minuto) sin importar la velocidad o la pendiente, lo cual reduce la fatiga muscular y mejora el rendimiento a largo plazo.
• Versatilidad: Transforman una bicicleta en un vehículo capaz de transitar por diversos tipos de terreno, desde calles urbanas hasta caminos de montaña escarpados.

Tipos de Sistemas de Engranajes en Bicicletas

Existen principalmente dos tipos de sistemas de engranajes utilizados en bicicletas:

Sistemas de Desviador (Derailleur)

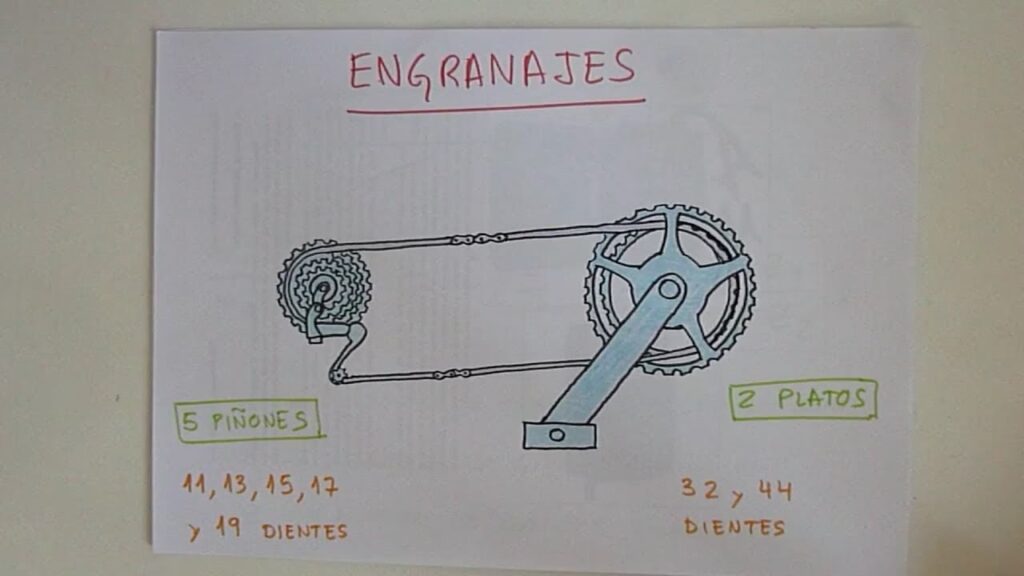

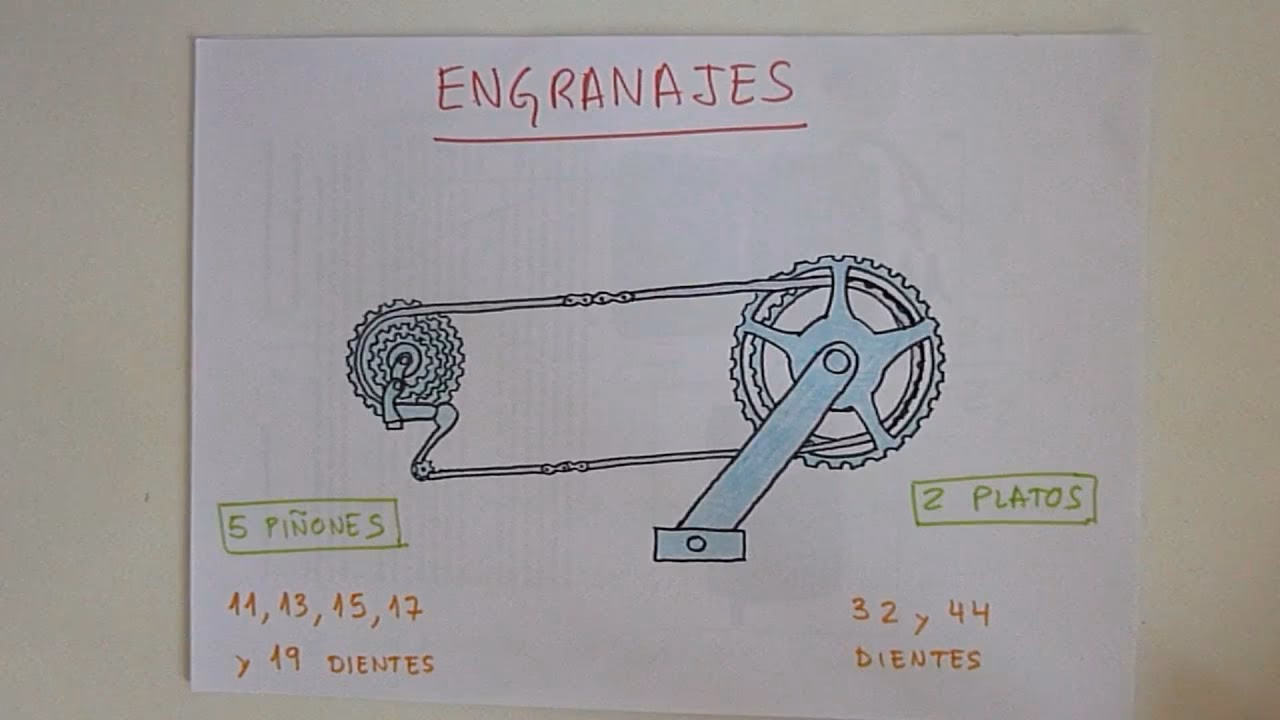

Este es el sistema más común y visible. Consta de:

• Platos: Montados en el pedalier, generalmente 1, 2 o 3.
• Piñones: Un conjunto de piñones (cassette o rueda libre) montado en la rueda trasera, con un número variable de piñones (desde 5 hasta 13 o más).
• Desviador Delantero: Un mecanismo que mueve la cadena lateralmente para cambiar entre los diferentes platos.
• Desviador Trasero: Un mecanismo que mueve la cadena entre los diferentes piñones en el cassette.
• Manetas de Cambio: Controles en el manillar que el ciclista acciona para mover los desviadores y cambiar de marcha.

El sistema de desviador ofrece una amplia gama de relaciones de engranaje y es relativamente ligero. Sin embargo, los componentes están expuestos a la suciedad y requieren un mantenimiento regular. Los cambios de marcha deben hacerse mientras se pedalea.

Bujes de Engranajes Internos (Internal Gear Hubs - IGH)

En este sistema, los engranajes están completamente sellados dentro del buje de la rueda trasera. Un solo piñón trasero y, a veces, un solo plato, se conectan al buje mediante la cadena. Los cambios de marcha se realizan mediante un cable conectado al buje.

Los bujes internos ofrecen una gran durabilidad, requieren muy poco mantenimiento y permiten cambiar de marcha incluso cuando la bicicleta está parada. Suelen ser más pesados que los sistemas de desviador y la eficiencia puede ser ligeramente menor en algunas marchas. Son populares en bicicletas urbanas, de paseo y de carga.

Aunque menos comunes como sistemas de cambio, también existen las transmisiones de una sola velocidad (single speed) o piñón fijo (fixed gear), que, como su nombre indica, no tienen un sistema de engranajes múltiples, utilizando una única relación fija entre plato y piñón. Esto simplifica la mecánica pero elimina la capacidad de adaptar el esfuerzo al terreno.

La Relación de Engranaje Explicada

La

relación

de engranaje se calcula dividiendo el número de dientes del plato seleccionado por el número de dientes del piñón seleccionado. Por ejemplo, un plato de 50 dientes y un piñón de 10 dientes dan una relación de 50/10 = 5. Esto significa que por cada giro completo de los pedales, la rueda trasera gira 5 veces.

Si cambias a un piñón de 25 dientes (con el mismo plato de 50), la relación es 50/25 = 2. Ahora, por cada pedalada, la rueda trasera solo gira 2 veces. Como puedes ver, una relación más alta (5) te impulsa más lejos por pedalada (más velocidad potencial), mientras que una relación más baja (2) requiere menos fuerza para mover la rueda (facilita la subida).

La combinación de los platos y piñones disponibles en tu bicicleta te da un rango de relaciones de engranaje. Un ciclista selecciona la combinación adecuada (la 'marcha') para mantener una cadencia de pedaleo cómoda y eficiente, optimizando así su energía y rendimiento.

Mantenimiento de los Engranajes

Para que el sistema de engranajes funcione suavemente y de manera eficiente, el mantenimiento es crucial. La cadena y las ruedas dentadas deben mantenerse limpias y lubricadas regularmente. La suciedad y el desgaste en estos componentes pueden causar cambios de marcha imprecisos, ruido e incluso daños. Los sistemas de desviador requieren más atención debido a su exposición, mientras que los bujes internos son prácticamente libres de mantenimiento externo.

Preguntas Frecuentes sobre Engranajes de Bicicleta

¿Cuántas marchas necesito en mi bicicleta?

Depende del uso. Para ciudad en terreno llano, pocas marchas (incluso una sola) pueden ser suficientes. Para ciclismo de carretera o montaña con muchas cuestas, un rango amplio de marchas es muy beneficioso. No hay un número mágico, lo importante es tener las relaciones adecuadas para tu terreno y estado físico.

¿Cuándo debo cambiar de marcha?

Idealmente, debes cambiar de marcha *antes* de que el terreno cambie drásticamente (por ejemplo, antes de empezar una subida). El objetivo es anticiparte para poder mantener una cadencia de pedaleo constante y cómoda. Evita cambiar bajo una fuerte presión en los pedales, especialmente en sistemas de desviador.

¿Puedo añadir más marchas a mi bicicleta?

Generalmente es posible, pero a menudo implica reemplazar varios componentes del sistema de transmisión (cassette, cadena, desviador trasero, maneta de cambio e incluso a veces el plato y el desviador delantero). En bujes internos es más complejo y suele requerir cambiar el buje completo.

¿Qué es la línea de cadena?

Es la alineación de la cadena entre el plato delantero y el piñón trasero. Es importante para el funcionamiento eficiente y para minimizar el desgaste. Cruzar excesivamente la cadena (usar el plato grande con el piñón más grande o el plato pequeño con el piñón más pequeño) debe evitarse, ya que empeora la línea de cadena y aumenta el desgaste.

¿Cómo sé si mis engranajes están desgastados?

Signos comunes de desgaste incluyen la cadena saltando piñones bajo presión, dificultad para cambiar de marcha, o un ruido excesivo. Una herramienta medidora de desgaste de cadena es la forma más precisa de saber si la cadena, y potencialmente los piñones y platos, necesitan ser reemplazados.

En conclusión, los sistemas de engranajes en la bicicleta, partiendo del principio básico de las ruedas dentadas que transfieren y modifican el movimiento rotatorio, son componentes esenciales que transforman un simple vehículo en una máquina altamente adaptable y eficiente. Permiten al ciclista

conquistar

diferentes terrenos, gestionar su energía y disfrutar de la versatilidad que ofrece el ciclismo, ya sea para transporte, deporte o recreación.
