Tipos de Dirección de Bicicleta y su Mantenimiento

La dirección es una parte fundamental de la bicicleta, a pesar de no contar con la atención o la visibilidad de otros componentes. Conocer a fondo sus partes y mantenerla en buen estado es primordial para un comportamiento y manejo adecuados de tu máquina. Al hablar de la dirección de la bicicleta, nos referimos a los componentes y piezas alojados en la caja o pipa de la dirección del cuadro. Este conjunto de piezas une el tubo de la horquilla con el manillar, a través de la potencia. De él depende el sentido de marcha, los giros y, en definitiva, tu control sobre la bicicleta.

Los Tipos Principales de Dirección

Existen principalmente dos tipos de sistemas de dirección en las bicicletas, diferenciados principalmente por su método de anclaje y diseño:

Dirección de Rosca

Son los sistemas más antiguos y, aunque poco a poco van desapareciendo en bicicletas modernas de gama media-alta, todavía se encuentran en bicis clásicas, de gama baja o infantiles. En este tipo, la dirección iba enroscada directamente en el cuadro. La potencia, en este sistema, no ejerce ninguna función en el anclaje y sujeta únicamente el manillar al tubo de la horquilla.

Dirección Tipo Ahead

Son las que montan la gran mayoría de bicicletas en la actualidad. Son sistemas más robustos y eficientes. En las direcciones Ahead, la potencia sí que actúa como anclaje principal, sujetando el tubo de la horquilla al cuadro mediante presión. Esto se logra gracias a un tornillo y una pieza interna (la araña) que comprimen el conjunto.

Las direcciones Ahead han evolucionado. Inicialmente, tenían cazoletas del mismo tamaño tanto arriba como abajo. Las más actuales, especialmente en bicicletas de gama media-alta, suelen tener una forma cónica en la parte inferior, dando lugar a las llamadas direcciones Tapered. Estas direcciones se han convertido en un estándar en la industria por los innegables beneficios que aportan en términos de rigidez del conjunto horquilla-cuadro, lo que se traduce en un manejo más preciso y estable.

Dentro de las direcciones tipo Ahead, podemos distinguir diferentes niveles de integración:

Direcciones Convencionales (Ahead)

En este tipo, las cazoletas que alojan los rodamientos sobresalen de la pipa de la dirección, tanto por el borde superior como por el inferior del cuadro. Aunque fueron el primer paso en la evolución de las Ahead, están prácticamente en desuso en modelos de alta gama actuales.

Direcciones Semi-Integradas (Ahead)

Mucho más extendidas que las convencionales, en las semi-integradas la parte inferior de la cazoleta se integra dentro de la pipa de dirección. Esto no solo mejora la estética, sino que también ofrece una mejor protección a los rodamientos, que quedan más alojados dentro del tubo del cuadro.

Direcciones Integradas (Ahead)

Es el tipo más moderno y se ha impuesto en muchos cuadros actuales. En este diseño, la propia pipa de dirección del cuadro está diseñada para albergar directamente los anillos de los rodamientos, sin necesidad de cazoletas externas (salvo quizás una pequeña pestaña de apoyo). Esto simplifica aún más el juego de dirección, contribuye a aligerar peso y reduce el riesgo de holguras al minimizar el número de piezas.

Dimensiones Comunes de la Dirección

Las direcciones se clasifican también por su forma y tamaño, tomando como referencia el diámetro del tubo de la horquilla:

• Normal (1”): Diámetro de 25,4 mm. Poco común en bicis modernas.
• Oversized (1 1/8”): El estándar más generalizado para pipas y tubos rectos. Diámetro de 28,6 mm.

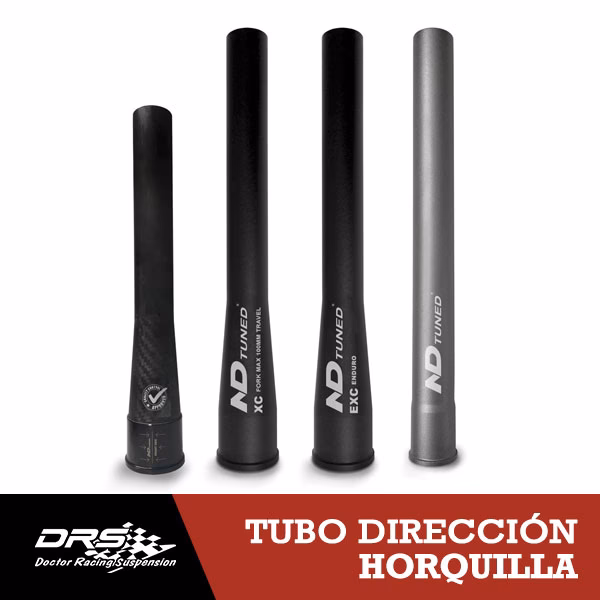

• Cónica o Tapered (1 1/8” – 1 1/5”): Estándar muy extendido en los últimos años, especialmente con cuadros de carbono. La pipa es más ancha abajo (1 1/5” o 1.5”, 38.1 mm) que arriba (1 1/8”, 28.6 mm). Aporta mayor rigidez. Existen adaptadores para montar horquillas rectas (1 1/8”) en cuadros tapered.

Partes Clave de una Dirección Ahead

Centrándonos en el sistema Ahead, el más común hoy en día, sus partes principales son:

Tapa: La parte más visible, se coloca encima de la potencia y sirve para proteger el interior de la pipa y, mediante su tornillo, ajustar la precarga de los rodamientos.

Araña: Una pieza fundamental que se aloja a presión dentro del tubo de la horquilla. Es donde se enrosca el tornillo de la tapa, permitiendo comprimir el conjunto. Existen tipos específicos para tubos de aluminio (con "patas") y para tubos de carbono (expansores cilíndricos) para evitar dañar el material.

Cazoletas: Piezas (generalmente metálicas) que se insertan en la pipa de dirección y alojan los rodamientos. En las direcciones semi-integradas y convencionales son visibles. En las integradas, el cuadro cumple esta función. Algunas cazoletas especiales permiten modificar ligeramente el ángulo de la dirección.

Rodamientos: Elementos cruciales que permiten que la horquilla gire suavemente dentro de la pipa del cuadro sin fricción. La mayoría de bicis modernas usan rodamientos sellados, uno superior y otro inferior. Son la parte más delicada y la que requiere mayor protección.

Espaciadores: Arandelas que se colocan entre la cazoleta superior y la potencia. Permiten ajustar la altura del manillar en las direcciones Ahead. Vienen en diferentes grosores y diámetros.

Instalación y Mantenimiento

La instalación y el ajuste de la dirección requieren ciertos conocimientos mecánicos y las herramientas adecuadas. El proceso varía ligeramente entre los sistemas de rosca y Ahead.

Instalación de Dirección de Rosca

Implica enroscar las diferentes partes en el tubo de dirección del cuadro y en la horquilla, ajustando la tensión con llaves específicas. Es un proceso que requiere precisión para evitar holguras o aprietes excesivos.

Instalación de Dirección Tipo Ahead

Generalmente implica insertar las cazoletas (si las hay) en la pipa del cuadro, colocar los rodamientos, pasar el tubo de la horquilla, añadir espaciadores si es necesario, colocar la potencia y, finalmente, la tapa con el tornillo que se ancla a la araña previamente instalada en el tubo de la horquilla. El ajuste final de la holgura se realiza con el tornillo de la tapa antes de apretar los tornillos de la potencia.

Corrección de Holgura en la Dirección

La holgura es el problema más común en la dirección y se manifiesta como un "claqueo" o movimiento excesivo entre la horquilla y el cuadro, detectable al frenar con el delantero. Ignorar esta holgura puede dañar el cuadro, especialmente los de aluminio o carbono. Corregirla en una dirección Ahead suele ser tan sencillo como aflojar los tornillos de la potencia, apretar ligeramente el tornillo de la tapa superior para eliminar el juego, y volver a apretar los tornillos de la potencia al par recomendado.

Preguntas Frecuentes

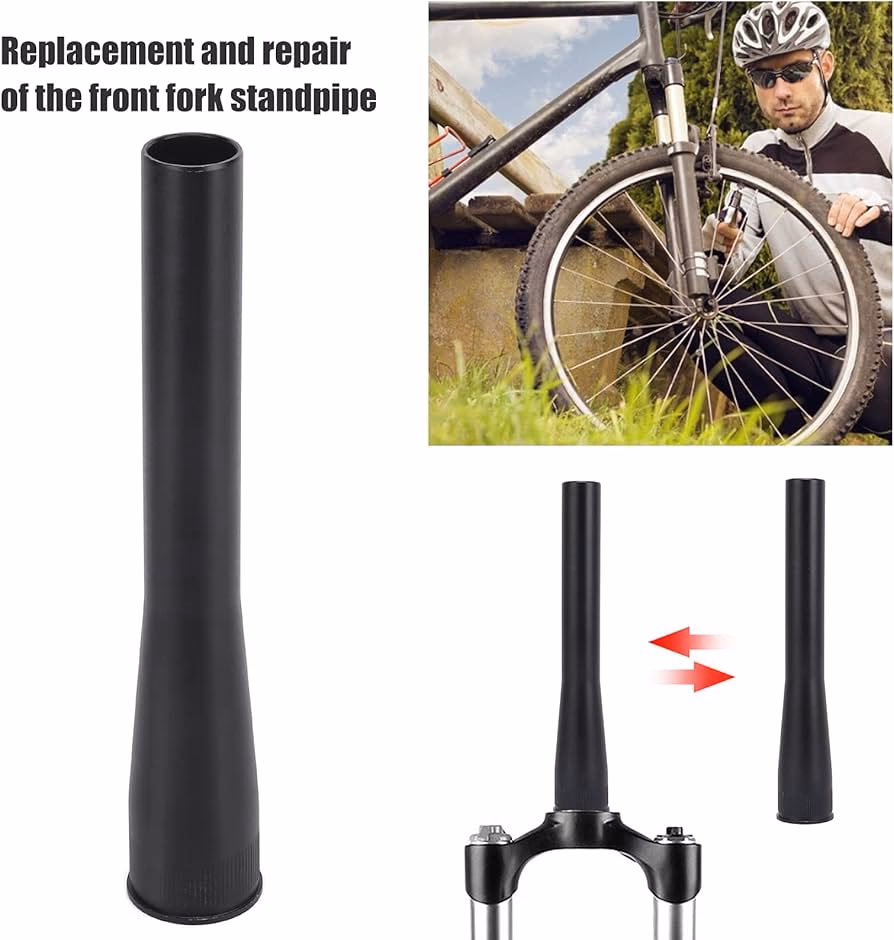

¿Qué es la pipa de dirección?

Es la parte del cuadro de la bicicleta, en la parte delantera, donde se aloja el juego de dirección. Es un tubo que atraviesa el cuadro de arriba a abajo y por el que pasa el tubo de la horquilla. Su diseño (recto o cónico) y tamaño determinan el tipo de dirección compatible.

¿Puedo adaptar una bicicleta antigua con dirección de rosca a un sistema Ahead?

Para ciertas adaptaciones, como cambiar el manillar por uno más moderno con una potencia estándar, existen adaptadores que permiten usar una potencia Ahead en un tubo de horquilla diseñado para rosca (convirtiendo un diámetro de 22.2 mm a 25.4 mm o similar para la abrazadera de la potencia). Sin embargo, intentar adaptar una horquilla de suspensión moderna (generalmente Ahead y de mayor diámetro o tapered) a un cuadro antiguo de rosca no suele ser viable ni recomendable, pudiendo dañar el cuadro o requerir un gasto desproporcionado.

Mantenimiento Periódico

El mantenimiento de la dirección es crucial para su correcto funcionamiento y durabilidad. Se recomienda una revisión interna completa al menos una vez al año. Esto implica desmontar el conjunto, limpiar a fondo el tubo de la horquilla y el interior de la pipa de dirección, revisar el estado de los rodamientos (limpiar y engrasar si no son sellados o si se sospecha entrada de agua), y examinar el resto de piezas (araña, cazoletas, tornillos).

Al volver a montar, es importante utilizar grasa de montaje adecuada, especialmente si el cuadro es de carbono, para evitar ruidos y proteger los materiales. Para los rodamientos sellados, aunque no requieren engrase frecuente, una grasa con alto contenido en litio puede ser útil en el montaje o si se realiza un mantenimiento más profundo.

Además de la revisión anual, es aconsejable verificar la ausencia de holguras de forma periódica (cada salida o cada mes) mediante la técnica descrita anteriormente. Una dirección bien mantenida garantiza un manejo seguro y preciso, prolongando la vida útil de los componentes y del cuadro.
