Identifica Tu Válvula: Guía Completa

El mundo de las válvulas es vasto y complejo, con una enorme variedad de tipos, tamaños y especificaciones diseñadas para cumplir funciones muy diversas en innumerables aplicaciones, desde sistemas domésticos de fontanería hasta complejas instalaciones industriales en plantas químicas o refinerías. Dada esta diversidad, saber identificar correctamente el tipo de válvula con el que se está tratando es fundamental. Una identificación precisa no solo garantiza que se utilice la válvula adecuada para una aplicación específica, asegurando la seguridad y la eficiencia del sistema, sino que también es crucial al momento de requerir mantenimiento, reparación o reemplazo.

La buena noticia es que los fabricantes proporcionan información clave directamente en la válvula o en su documentación. Aprender a interpretar estas marcas y entender las diferentes clasificaciones y estándares es el primer paso para descifrar qué tipo de válvula tenemos entre manos y cuáles son sus capacidades.

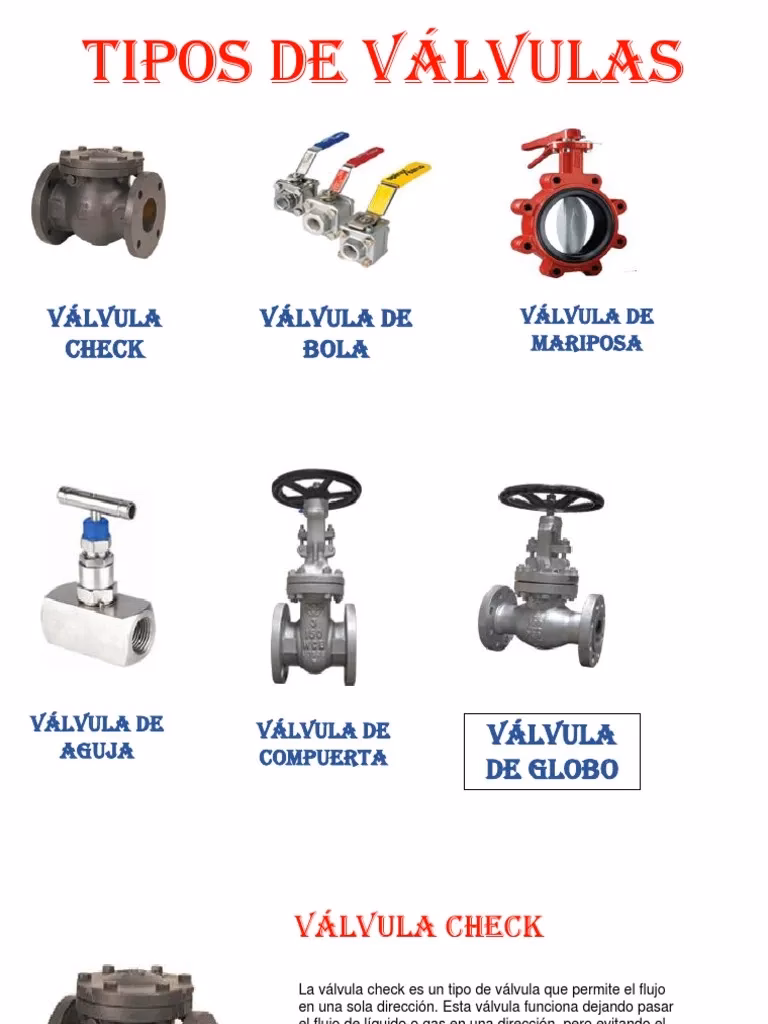

Métodos de Identificación de Válvulas

El método más directo y común para identificar una válvula es examinar las marcas o etiquetas que se encuentran en ella. Estas marcas actúan como una especie de "tarjeta de identidad" de la válvula, proporcionando datos esenciales que permiten entender su diseño, su propósito y sus límites de operación.

Etiquetado y Marcado de Válvulas

El etiquetado de válvulas es de suma importancia para su identificación, clasificación y fácil localización. Las etiquetas o marcas deben ser claras y fáciles de entender para que cualquier persona pueda identificar el tipo de válvula y su función. Esta información puede incluir datos del fabricante, el tipo de asiento, el número de modelo, el acabado (trim) y el material del cuerpo de la válvula.

Los fabricantes utilizan diferentes métodos y ubicaciones para estampar o adjuntar esta información crítica. La principal ubicación es el cuerpo de la válvula, donde a menudo se encuentran las marcas del fabricante, como el origen ("Made in USA" en el ejemplo proporcionado). Las marcas en el vástago (stem) pueden incluir dimensiones importantes como la longitud y el diámetro del vástago, así como ratings de presión específicos para su uso con ciertos fluidos como vapor o agua.

En muchos casos, la información más relevante está impresa directamente en la válvula. Sin embargo, si las marcas no son claras o no se encuentra toda la información necesaria, es crucial consultar el catálogo o la hoja de especificaciones del fabricante para la válvula en cuestión. Estos documentos suelen contener todos los detalles técnicos, incluyendo materiales, dimensiones, ratings y estándares aplicables.

Entendiendo el Tamaño de la Válvula

Uno de los datos más importantes en la identificación de una válvula es su tamaño. El tamaño de la tubería a la que se conectará la válvula es fundamental para garantizar un ajuste correcto y un flujo adecuado. El tamaño de la tubería de la válvula se especifica frecuentemente en pulgadas. Sin embargo, también puede especificarse utilizando el prefijo DN, que se refiere al diámetro nominal de la tubería en milímetros (mm). Comprender esta doble nomenclatura es clave para la compatibilidad en sistemas de tuberías que utilizan diferentes unidades de medida.

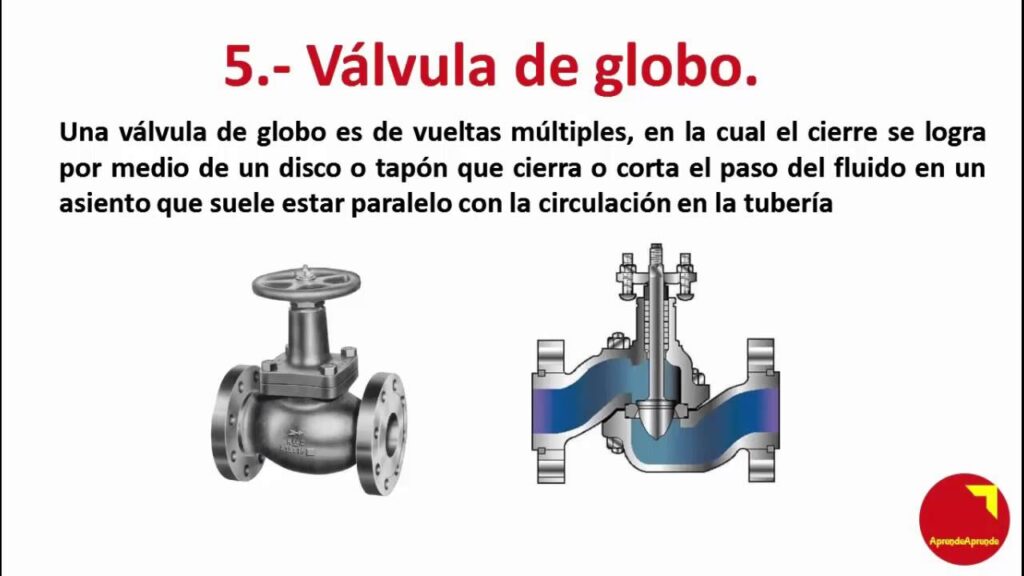

El Cuerpo de la Válvula

El cuerpo es la parte principal de la válvula, la estructura que contiene los componentes internos y a través de la cual fluye el fluido. Como mencionamos, el cuerpo es la ubicación más común para encontrar las marcas de identificación del fabricante y otros datos importantes.

Clasificaciones y Ratings de Presión

La capacidad de una válvula para soportar la presión de un fluido es una de sus características más críticas. Utilizar una válvula con un rating de presión insuficiente puede tener consecuencias catastróficas, desde fugas menores hasta fallas mayores del sistema. Por ello, los ratings de presión son información destacada en las marcas de la válvula.

Rating de Clase de Válvula (Valve Class Rating)

El rating de clase de válvula es un código que indica la máxima presión de trabajo permitida para una válvula. Este rating también puede indicar el tipo de fluido que se maneja, así como el rango de temperatura dentro del cual puede ser utilizada de forma segura. El rating de clase se estampa generalmente en el cuerpo de la válvula, ya sea directamente o en una etiqueta adjunta. Los fabricantes pueden usar diferentes métodos para indicarlo, pero el objetivo es siempre proporcionar una referencia clara de la capacidad de presión de la válvula bajo ciertas condiciones.

PN (Pressure Nominal)

"PN" significa presión nominal. El número que sigue a PN indica la clase de presión de la válvula en bares. Es útil recordar que 1 bar equivale aproximadamente a 14.5038 PSI (libras por pulgada cuadrada). Algunos fabricantes pueden incluir el rating de presión tanto en bares (PN) como en PSI. Por ejemplo, una válvula con PN16 está diseñada para operar hasta 16 bares.

Rating WOG

WOG es un acrónimo tradicionalmente utilizado en la industria de la fontanería y tuberías. Se refiere al tipo de fluido para el que la válvula es adecuada y su máxima presión. "WOG" significa Water (Agua), Oil (Petróleo/Aceite) y Gas. El rating WOG especifica la máxima presión por pulgada cuadrada (PSI) que una válvula puede soportar para estos fluidos a una temperatura ambiente específica (generalmente alrededor de -20°F a 100°F, aunque esto puede variar). Un rating común es 400 WOG, 600 WOG, 1000 WOG o 1500 WOG, indicando la presión máxima en PSI. Un número WOG más alto indica una mayor resistencia a la presión para estos fluidos.

Rating WSP/SWP

El rating WSP o SWP se refiere a la Presión de Vapor de Trabajo (Working Steam Pressure). Este rating indica la máxima presión de vapor que la válvula puede soportar a su máxima temperatura de rating. Es crucial para aplicaciones que manejan vapor a alta presión y temperatura.

Rating PSI

Aunque la referencia a PSI en el texto fuente se desvía hacia los neumáticos, en el contexto de válvulas, el rating PSI es simplemente una indicación de la capacidad de la válvula para soportar una cierta presión interna medida en libras por pulgada cuadrada. Como vimos con PN y ANSI Class, PSI es una unidad fundamental en la clasificación de presión de válvulas, a menudo utilizada en paralelo o como alternativa a las unidades métricas (bares) o los sistemas de clase.

Clase ANSI

La clase ANSI de una válvula es una clasificación de presión definida por el American National Standards Institute (ANSI), a menudo en conjunto con ASME. La clase ANSI se compone típicamente de un número (como 150, 300, 600, etc.) que, en el caso de la Clase 150, indica que la válvula puede manejar hasta 150 PSI a una temperatura específica (que varía según el material de la válvula). Las clases ANSI proporcionan un sistema estandarizado para comparar la capacidad de presión de diferentes válvulas.

Es importante notar la distinción mencionada en el texto entre clases de tubería (pipe classes) y números de presión (pressure numbers). Las clases de tubería se asignan a las válvulas basándose en sus características de diseño y materiales, mientras que los números de presión se asignan basándose específicamente en el rating de presión que la válvula puede soportar. Ambas clasificaciones son relevantes, pero se derivan de criterios distintos.

La Importancia de los Estándares de Válvulas

Más allá de las marcas individuales y los ratings, las válvulas se diseñan y fabrican de acuerdo con diversos estándares técnicos. Estos estándares, publicados por organizaciones reconocidas, establecen especificaciones técnicas sobre diseño, construcción, pruebas e inspección. Cumplir con estos estándares es vital para garantizar la seguridad, la calidad y la compatibilidad del producto. Permiten a los fabricantes comparar sus productos y a los usuarios tener confianza en su rendimiento.

Principales Estándares Relevantes para Válvulas

Existen numerosas organizaciones que desarrollan y publican estándares aplicables a las válvulas. La elección del estándar adecuado depende de la aplicación y la industria.

• CSA: Las válvulas CSA se fabrican bajo altos estándares de calidad, seguridad y fiabilidad, utilizadas en una amplia gama de industrias, incluyendo plantas de gas, petróleo y petroquímicas, refinerías y centrales eléctricas.
• ASME (American Society of Mechanical Engineers): ASME publica numerosos códigos y estándares para instalaciones de tuberías en edificios comerciales e instalaciones industriales. Algunos ejemplos relevantes mencionados incluyen ASME B31.1 (Tuberías de Potencia), B31.3 (Tuberías de Proceso), B16.5 (Bridas de Tuberías de Acero y Accesorios con Brida), B16.10 (Dimensiones Cara a Cara y Extremo a Extremo de Válvulas), y B16.34 (válvulas bridadas, roscadas y soldadas). ASME B16.34, en particular, es un estándar clave para válvulas, cubriendo requisitos para extremos bridados y soldables.
• ANSI (American National Standards Institute): ANSI, a menudo en colaboración con ASME, publica estándares como ANSI/ASME B16.34, que especifica requisitos para los extremos bridados y soldables de sistemas de tuberías, incluyendo cuerpos de válvula, bonetes y empaquetaduras.
• ASTM (American Society for Testing and Materials): ASTM establece estándares para una amplia gama de materiales utilizados en válvulas, incluyendo plásticos, metales y materiales compuestos.
• MSS (Manufacturers Standardization Society): MSS publica estándares para accesorios roscados, tuberías y tubos. El estándar MSS-SP-43 es un ejemplo de su trabajo, cubriendo dimensiones, tolerancias y materiales.
• ISO (International Organization for Standardization): Los estándares ISO son un conjunto de estándares industriales acordados internacionalmente que cubren una amplia gama de temas, aplicables también al diseño y fabricación de válvulas.
• NSF (NSF International): NSF International es un laboratorio de pruebas independiente que certifica productos que cumplen ciertos estándares de seguridad y calidad, incluyendo estándares para válvulas utilizadas en procesos industriales y, notablemente, en sistemas de agua potable.
• API (American Petroleum Institute): API desarrolla y publica códigos, estándares y guías para la industria del petróleo y gas, cubriendo seguridad, diseño, construcción, mantenimiento e inspección de pozos, plantas de producción y tuberías. Los estándares API son cruciales para las válvulas utilizadas en este sector.
• NACE (NACE International): NACE establece estándares para el diseño, fabricación, inspección, prueba y reparación de válvulas utilizadas en la industria del petróleo y gas, con un enfoque particular en la resistencia a la corrosión.
• AWWA (American Water Works Association): AWWA es una organización sin fines de lucro dedicada a la salud pública y seguridad en el suministro de agua. Publica estándares clave para la mayoría de las válvulas de agua residenciales y comerciales en Estados Unidos.

Detalles Específicos: Válvulas de Bola

Las válvulas de bola son un tipo común de válvula, y su identificación también se basa en ratings y medidas. El rating de presión de una válvula de bola se basa en su capacidad para soportar una cierta presión sin fugas, lo que depende de la fuerza que actúa sobre la bola cuando está asentada contra su asiento.

Es fundamental considerar los ratings de presión-temperatura. El rating de presión es la máxima presión que se puede aplicar de forma segura a una válvula sin que falle (ruptura), mientras que el rating de temperatura es la máxima temperatura que se puede aplicar sin causar falla (derretimiento). Estos ratings a menudo están interrelacionados: la capacidad de presión de una válvula puede disminuir a medida que aumenta la temperatura.

En cuanto al diseño, las válvulas de bola se miden por su diámetro y longitud. El tamaño de la bola dentro de la válvula es un factor importante, ya que determina el caudal, el rango de presión y temperatura, y la fuerza requerida para abrirla o cerrarla.

Válvulas Específicas: Válvulas de Motor

Aunque el foco principal suele estar en las válvulas de tuberías industriales, las válvulas también son componentes críticos en los motores de combustión interna. Saber identificar estos tipos de válvulas es esencial para el mantenimiento automotriz o de maquinaria.

Las válvulas de motor son repuestos esenciales que permiten la entrada de aire y combustible y la salida de gases de escape de la cámara de combustión en el momento preciso. Existen dos tipos principales:

Válvulas de Admisión

Estas válvulas son responsables de permitir la entrada de la mezcla de aire y combustible en la cámara de combustión. Suelen ser físicamente más grandes que las válvulas de escape. Están diseñadas para abrirse rápidamente y permanecer abiertas durante un período más prolongado. Este diseño permite que un mayor volumen de aire y combustible ingrese a la cámara de combustión, lo que puede contribuir a mejorar el rendimiento general del motor.

Válvulas de Escape

Las válvulas de escape tienen la función de permitir que los gases quemados salgan de la cámara de combustión después de la combustión. Generalmente, son más pequeñas que las válvulas de admisión. Están diseñadas para abrirse y cerrarse de forma rápida. Este ciclo rápido asegura que los gases de escape sean expulsados eficientemente de la cámara de combustión, lo que ayuda a reducir las emisiones contaminantes y a mejorar la eficiencia del combustible.

Medidas Clave de las Válvulas de Motor

Para identificar y seleccionar correctamente una válvula de motor, es crucial conocer sus medidas principales:

• Diámetro de la cabeza de la válvula (D): Es la anchura de la parte de la válvula que sella contra el asiento en la culata. Es una medida crítica para el sellado adecuado.
• Diámetro del vástago (d): Es la anchura del vástago, la parte cilíndrica larga que conecta la cabeza con el mecanismo del muelle y el árbol de levas (o balancín). El diámetro del vástago es importante para el ajuste en la guía de válvula.
• Longitud de la válvula (L): Es la distancia total desde la parte superior de la cabeza de la válvula hasta el extremo del vástago. Esta medida es vital para asegurar la correcta geometría del tren de válvulas y el contacto adecuado con los componentes de accionamiento.

Materiales de las Válvulas de Motor

Los materiales utilizados en las válvulas de motor son seleccionados en función de las condiciones extremas a las que están expuestas (altas temperaturas, presiones, esfuerzos mecánicos). Se distinguen principalmente dos tipos:

• Materiales Magnéticos: A menudo empleados en las válvulas de admisión. Suelen ofrecer una respuesta más rápida y un mayor control sobre la apertura y el cierre. Además, pueden presentar una mayor resistencia a la fatiga y al desgaste, características importantes para la admisión donde la válvula opera a temperaturas ligeramente más bajas que la de escape pero está sometida a ciclos rápidos.
• Materiales No Magnéticos: Frecuentemente utilizados en las válvulas de escape. La resistencia a muy altas temperaturas es una propiedad crucial para las válvulas de escape debido a los gases quemados extremadamente calientes. Los materiales no magnéticos pueden tener una mayor resistencia a estas temperaturas extremas y a la corrosión causada por los subproductos de la combustión, en comparación con los materiales magnéticos.

Tabla Comparativa de Ratings Comunes

Para facilitar la comprensión de algunos de los ratings de presión más comunes, presentamos una tabla resumen:

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas de las preguntas más comunes sobre la identificación y clasificación de válvulas:

¿Cómo saber qué tipo de válvula es?

La forma principal es examinando las marcas y etiquetas en el cuerpo o vástago de la válvula. Busque el nombre del fabricante, número de modelo, tamaño, material y, crucialmente, los ratings de presión (PN, WOG, WSP, ANSI Class) y los estándares a los que adhiere (ASME, ANSI, ISO, etc.). Si las marcas no son claras, consulte la documentación técnica del fabricante.

¿Qué información clave debo buscar en una válvula?

Debe buscar el fabricante, el modelo o número de serie, el tamaño (en pulgadas o DN), el material del cuerpo, y los ratings de operación, especialmente los ratings de presión (PN, WOG, WSP, ANSI Class) y, si aplica, los de temperatura. Identificar los estándares de fabricación también es muy útil.

¿Qué significan ratings como PN, WOG o ANSI Class?

PN (Presión Nominal) indica la máxima presión en bares. WOG (Water, Oil, Gas) indica la máxima presión en PSI para esos fluidos a temperatura ambiente. WSP/SWP (Working Steam Pressure) indica la máxima presión para vapor. ANSI Class es una clasificación estandarizada de presión que se correlaciona con ratings en PSI, pero que depende de la temperatura. Todos son indicadores críticos de la capacidad de presión segura de la válvula.

¿Por qué son importantes los estándares en las válvulas?

Los estándares garantizan que las válvulas cumplen con requisitos mínimos de diseño, fabricación, pruebas y seguridad. Aseguran que los productos sean fiables, de calidad y compatibles con otros componentes del sistema que cumplen los mismos estándares. Son esenciales para la seguridad operativa.

¿Cuántos tipos de válvulas tiene un motor y cómo se diferencian?

Un motor de combustión interna típicamente tiene dos tipos principales de válvulas: de admisión y de escape. Las válvulas de admisión son generalmente más grandes y permiten la entrada de la mezcla aire-combustible. Las válvulas de escape son más pequeñas y permiten la salida de los gases quemados. Se diferencian en su tamaño, diseño de apertura/cierre y los materiales utilizados, optimizados para sus distintas funciones y las condiciones de temperatura a las que operan.

¿Cuáles son las medidas más importantes de una válvula de motor?

Las medidas clave son el diámetro de la cabeza (D), que afecta el sellado; el diámetro del vástago (d), importante para el ajuste en la guía; y la longitud total (L), crucial para la geometría del tren de válvulas.

Conclusión

La capacidad de identificar correctamente una válvula es una habilidad indispensable en cualquier campo donde se utilicen sistemas de tuberías o motores. Las marcas y etiquetas proporcionadas por los fabricantes son la fuente primaria de información para esta identificación. Comprender los diferentes ratings de presión como PN, WOG, WSP y ANSI Class, así como reconocer los estándares de fabricación a los que una válvula adhiere (ASME, ISO, API, AWWA, etc.), es fundamental para seleccionar, instalar y mantener la válvula adecuada para cada aplicación. En el caso específico de las válvulas de motor, conocer los dos tipos principales (admisión y escape), sus funciones, medidas clave y materiales es vital para el mantenimiento del motor. Una identificación precisa no solo asegura el rendimiento óptimo del sistema, sino que, lo más importante, garantiza la seguridad de las instalaciones y las personas.
