Manzanas de Bicicleta: El Corazón de la Rueda

En el intrincado mundo del ciclismo, cada componente de tu bicicleta juega un papel vital para asegurar una experiencia de pedaleo óptima. Entre ellos, hay uno que a menudo pasa desapercibido para el ciclista novato, pero que es absolutamente fundamental: las manzanas. Conocidas técnicamente como bujes, estos pequeños pero poderosos cilindros ubicados en el centro de las ruedas son, literalmente, el eje sobre el que todo gira. Su función principal es permitir la rotación libre y fluida de la rueda sobre el eje, pero su diseño y calidad influyen de manera directa en aspectos cruciales como la eficiencia del pedaleo, la estabilidad, la durabilidad e incluso la respuesta de la transmisión.

Pensar en las manzanas como simples piezas de metal es subestimar su importancia. Son el punto de conexión entre el cuadro y la rueda, soportando el peso del ciclista y las fuerzas generadas durante el pedaleo, el frenado y las irregularidades del terreno. Una manzana de baja calidad o en mal estado puede generar fricción innecesaria, ruidos molestos e incluso comprometer la seguridad. Por el contrario, una manzana bien diseñada y mantenida garantiza un rodar suave, rápido y fiable.

Tipos de Manzanas de Bicicleta

No todas las manzanas son iguales, y su elección depende en gran medida del tipo de bicicleta y la disciplina ciclista que practiques. Podemos clasificarlas según varios criterios:

Por su Posición: Delanteras y Traseras

Aunque comparten el mismo principio básico de rotación, las manzanas delanteras y traseras tienen diferencias significativas debido a las funciones que cumplen:

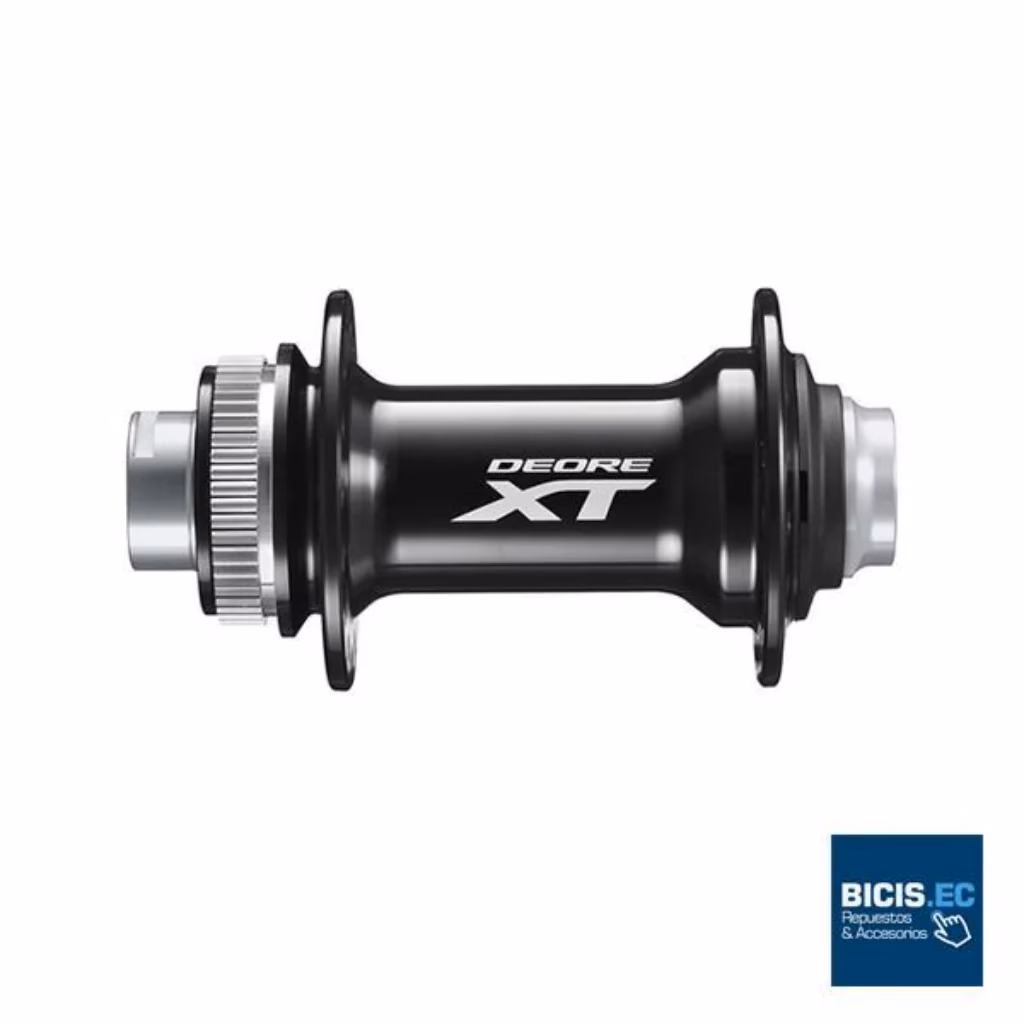

• Manzanas Delanteras: Son más sencillas en diseño, ya que su función principal es simplemente girar alrededor del eje y soportar la carga frontal. Deben ser ligeras y duraderas, y su principal característica distintiva suele ser el tipo de anclaje al cuadro y la compatibilidad con el sistema de freno.

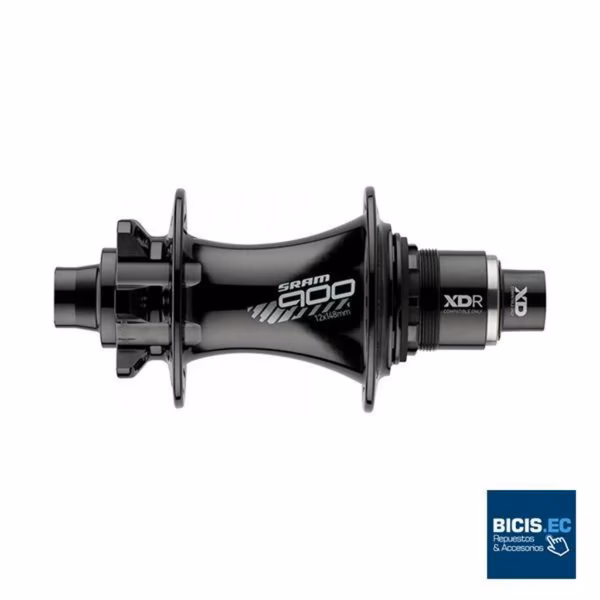

• Manzanas Traseras: Son mucho más complejas. Además de permitir la rotación y soportar la carga, la manzana trasera alberga el mecanismo de transmisión. Aquí es donde se monta el cassette de piñones (o la rueda libre en sistemas más antiguos) y donde se encuentra el sistema de trinquetes o ratchet que permite que la rueda gire libremente al dejar de pedalear (piñón libre) pero transmita la potencia cuando pedaleamos hacia adelante. La durabilidad de este mecanismo de piñón libre es crucial para la eficiencia y fiabilidad de la transmisión.

Por su Compatibilidad con el Sistema de Frenado

El tipo de freno que utilice tu bicicleta determinará el diseño de la manzana:

• Manzanas para Freno de Llanta (V-Brake, Cantilever, Caliper): Estas manzanas tienen un diseño más limpio y ligero, ya que la fuerza de frenado se aplica directamente sobre el aro de la rueda. No necesitan soportes adicionales para discos de freno.
• Manzanas para Freno de Disco: Requieren un anclaje específico para montar el disco de freno. Los dos sistemas más comunes son:
  • Center Lock: Desarrollado por Shimano, utiliza un anillo de bloqueo estriado para fijar el disco al buje. Es un sistema rápido y sencillo para montar y desmontar el disco.
  • 6 Tornillos (6-Bolt): Es el estándar más tradicional, donde el disco se fija al buje mediante seis tornillos. Es muy robusto y compatible con una amplia variedad de discos.

Por su Compatibilidad con el Sistema de Transmisión (Solo Traseras)

La manzana trasera debe ser compatible con el número de velocidades de tu bicicleta:

• Manzanas para Rueda Libre (Freewheel): Sistema más antiguo donde el mecanismo de piñón libre y los piñones forman una única pieza que se enrosca en el cuerpo del buje. Menos común en bicicletas modernas de gama media-alta.
• Manzanas para Cassette: Sistema predominante hoy en día. La manzana trasera tiene un cuerpo estriado (núcleo o freehub body) sobre el cual se desliza y se fija el cassette de piñones. Existen diferentes tipos de cuerpos de cassette según el fabricante y el número de velocidades (por ejemplo, Shimano HG, SRAM XD/XDR, Shimano MicroSpline), lo que hace que la compatibilidad sea un factor importante a considerar. Estas manzanas pueden ser compatibles con 8, 9, 10, 11 e incluso 12 velocidades o más.
• Manzanas para Monovelocidad (Single Speed) / BMX: Diseñadas para bicicletas con una sola velocidad, ya sea con piñón fijo o libre. Su diseño es más sencillo, similar a una manzana trasera sin cuerpo de cassette complejo.

Por el Tipo de Eje y Anclaje al Cuadro

La forma en que la rueda se sujeta al cuadro y la horquilla también varía:

• Cierre Rápido (Quick Release - QR): El sistema clásico, donde el eje es una varilla de 5mm de diámetro que atraviesa el buje hueco y se aprieta con una palanca excéntrica. Es muy cómodo para quitar y poner la rueda rápidamente.
• Eje Pasante (Thru-Axle - TA): Un eje de mayor diámetro (comúnmente 12mm, 15mm o 20mm) que pasa a través del buje y se enrosca en las punteras del cuadro o la horquilla. Ofrece una rigidez y seguridad significativamente mayores, lo que es crucial en bicicletas de montaña, enduro o carretera con freno de disco.
• Sistemas Boost: Una evolución de los ejes pasantes que aumenta la anchura del buje trasero (de 142mm a 148mm) y delantero (de 100mm a 110mm). Esto permite un ángulo de los radios más amplio, resultando en ruedas más rígidas y resistentes, además de permitir un mayor paso de rueda para neumáticos más anchos. Requiere cuadros y horquillas específicos compatibles con Boost.

Características Técnicas Clave

Más allá del tipo, la calidad y el rendimiento de una manzana vienen determinados por sus características internas:

• Rodamientos: Son los elementos que permiten que el eje gire dentro del cuerpo del buje con la menor fricción posible. Existen dos tipos principales:
  • Rodamientos de Cono y Cubeta: Sistema tradicional que utiliza bolas sueltas alojadas entre una cubeta (en el cuerpo del buje) y un cono (en el eje). Son ajustables y reparables, pero requieren mantenimiento regular (limpieza y engrase) y son más susceptibles a la entrada de suciedad y agua. Los bujes Shimano de alta gama suelen usar este sistema por su durabilidad y capacidad de ajuste fino.
  • Rodamientos Sellados (Cartucho Sellado): Son unidades pre-ensambladas que contienen las bolas, las pistas y el lubricante sellado dentro de un cartucho. Ofrecen una mayor protección contra los elementos, requieren menos mantenimiento y son más fáciles de reemplazar cuando se desgastan. Son muy comunes en la mayoría de los bujes modernos de gama media y alta. Los rodamientos sellados ofrecen mayor durabilidad y menos mantenimiento.
• Materiales: El cuerpo del buje suele estar fabricado en aluminio, buscando un equilibrio entre peso y resistencia. El eje puede ser de acero (más resistente) o aluminio (más ligero). Los cuerpos de cassette también suelen ser de aluminio o acero, o incluso titanio en modelos de alta gama para reducir peso.
• Sistema de Piñón Libre (Freehub Mechanism): En las manzanas traseras, este mecanismo es crucial. El sistema de trinquetes (pawls) es el más común, donde pequeñas piezas dentadas enganchan una corona dentada al pedalear hacia adelante y se deslizan al dejar de pedalear. El número de trinquetes y los puntos de enganche determinan el ángulo muerto del pedalier (cuánto tienes que girar los pedales antes de que la rueda trasera empiece a transmitir potencia). Más puntos de enganche (y un ángulo menor) ofrecen una respuesta más rápida al pedalear, lo que es beneficioso en terrenos técnicos de montaña o al acelerar. Otros sistemas, como el Ratchet System de DT Swiss, utilizan dos anillos dentados que engranan, ofreciendo una mayor superficie de contacto y durabilidad.
• Número y Tipo de Radios: Las bridas del buje (donde se anclan los radios) tienen un número determinado de agujeros (comúnmente 28, 32 o 36). Deben coincidir con el número de agujeros del aro de la rueda. El diámetro y la separación de las bridas también influyen en la rigidez y resistencia de la rueda montada.

La Importancia de Elegir la Manzana Correcta

Seleccionar la manzana adecuada para tu bicicleta y tu estilo de ciclismo es fundamental. Una manzana de calidad puede mejorar significativamente la suavidad del rodaje, la eficiencia de la transmisión y la fiabilidad general de tus ruedas. Factores a considerar incluyen:

• Disciplina: Las manzanas de MTB suelen ser más robustas y compatibles con ejes pasantes y sistemas Boost, mientras que las de carretera buscan ligereza y aerodinámica. Las urbanas priorizan la durabilidad y el bajo mantenimiento.
• Presupuesto: Las manzanas varían enormemente en precio según los materiales, el tipo de rodamientos, la calidad del mecanismo de piñón libre y el peso.
• Compatibilidad: Asegúrate de que el tipo de eje, el sistema de freno y el cuerpo de cassette sean compatibles con tu cuadro, horquilla y transmisión actuales o futuros.
• Mantenimiento: Si buscas bajo mantenimiento, los bujes con rodamientos sellados son generalmente la mejor opción.

Tabla Comparativa: Ejes Comunes

Preguntas Frecuentes sobre Manzanas de Bicicleta

¿Qué diferencia hay entre una manzana de rueda libre y una de cassette?

En una manzana de rueda libre, el mecanismo de piñón libre y los piñones están integrados en una sola pieza que se enrosca en el buje. En una manzana de cassette, el mecanismo de piñón libre está integrado en el buje (cuerpo de cassette), y los piñones son un conjunto separado que se desliza y fija sobre este cuerpo estriado. Los sistemas de cassette son más modernos, permiten mayor número de velocidades y son generalmente más robustos.

¿Qué son los rodamientos sellados y por qué son mejores?

Los rodamientos sellados son unidades compactas que vienen lubricadas y protegidas contra la entrada de suciedad y agua. Requieren menos mantenimiento que los rodamientos de cono y cubeta tradicionales y son más fáciles de reemplazar cuando se desgastan. Ofrecen una mayor durabilidad en condiciones adversas.

¿Qué significa el número de puntos de enganche en una manzana trasera?

Se refiere al número de puntos donde los trinquetes (o el sistema de ratchet) de la manzana trasera pueden engancharse a la corona dentada interna. Un mayor número de puntos de enganche resulta en un ángulo de enganche más pequeño, lo que significa que hay menos "juego" en los pedales antes de que la potencia se transmita a la rueda. Esto proporciona una respuesta más rápida y directa al pedalear, especialmente útil en terrenos técnicos.

¿Puedo cambiar mi manzana de cierre rápido por una de eje pasante?

Generalmente no, a menos que tu cuadro y horquilla estén diseñados para ser compatibles con ambos sistemas (lo cual es raro). El tipo de anclaje (punteras) del cuadro y la horquilla determina si puedes usar cierre rápido o eje pasante. El diámetro y ancho del buje también deben coincidir con el cuadro/horquilla.

¿Es necesario dar mantenimiento a las manzanas?

Sí, aunque la frecuencia depende del tipo de rodamientos y las condiciones de uso. Los bujes con rodamientos de cono y cubeta requieren limpieza, engrase y ajuste periódico. Los bujes con rodamientos sellados requieren menos mantenimiento, pero es bueno revisar que giren suavemente y reemplazar los rodamientos cuando se noten ásperos o ruidosos. El mecanismo de piñón libre también puede necesitar limpieza y lubricación ocasional.

En conclusión, las manzanas o bujes son mucho más que simples pivotes; son componentes de ingeniería de precisión que impactan directamente en la calidad de tu rodada. Comprender sus tipos y características te permitirá tomar decisiones informadas al comprar una bicicleta nueva o al mejorar tus ruedas actuales, asegurando que el corazón de tus ruedas lata con la máxima eficiencia y fiabilidad en cada giro.
