Calcular Longitud Radios Bicicleta: Guía Completa

Construir o reparar una rueda de bicicleta es un proceso que requiere precisión, y uno de los pasos más críticos es determinar la longitud correcta de los radios. Utilizar radios de tamaño inadecuado puede comprometer seriamente la integridad y el rendimiento de la rueda, llevando a fallos prematuros o pinchazos inesperados. Una rueda bien construida comienza con componentes del tamaño correcto, y aquí te explicaremos cómo asegurarte de que tus radios lo sean, basándonos en mediciones precisas de tu aro y buje.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Este artículo se enfoca en los radios de tipo J-bend, que son los más comunes. Es fundamental tener en cuenta que, si bien las fórmulas para calcular la longitud de los radios son precisas, los errores suelen provenir de mediciones inexactas introducidas en las calculadoras. Por ello, la precisión en cada paso es clave. Al final, redondearás al milímetro entero más cercano, ya que los radios suelen estar disponibles en incrementos de 1 mm.

La Importancia de la Longitud Correcta de los Radios

Usar radios del tamaño correcto es vital. Si los radios son demasiado cortos, verás mucha rosca expuesta en la cabecilla (nipple). Esto indica un acoplamiento de rosca deficiente, lo que resulta en una conexión más débil con el aro. Un acoplamiento pobre hace que la cabecilla sea más propensa a romperse, especialmente si son de aluminio.

Por otro lado, los radios que son demasiado largos pueden sobresalir excesivamente más allá de la cabecilla. Estos radios salientes pueden rozar contra el fondo de llanta o la cinta tubeless, causando eventualmente un pinchazo. En una rueda correctamente construida, el radio debe llegar justo hasta el fondo de la ranura de la cabecilla, o incluso un poco más arriba para reforzarla sin sobresalir.

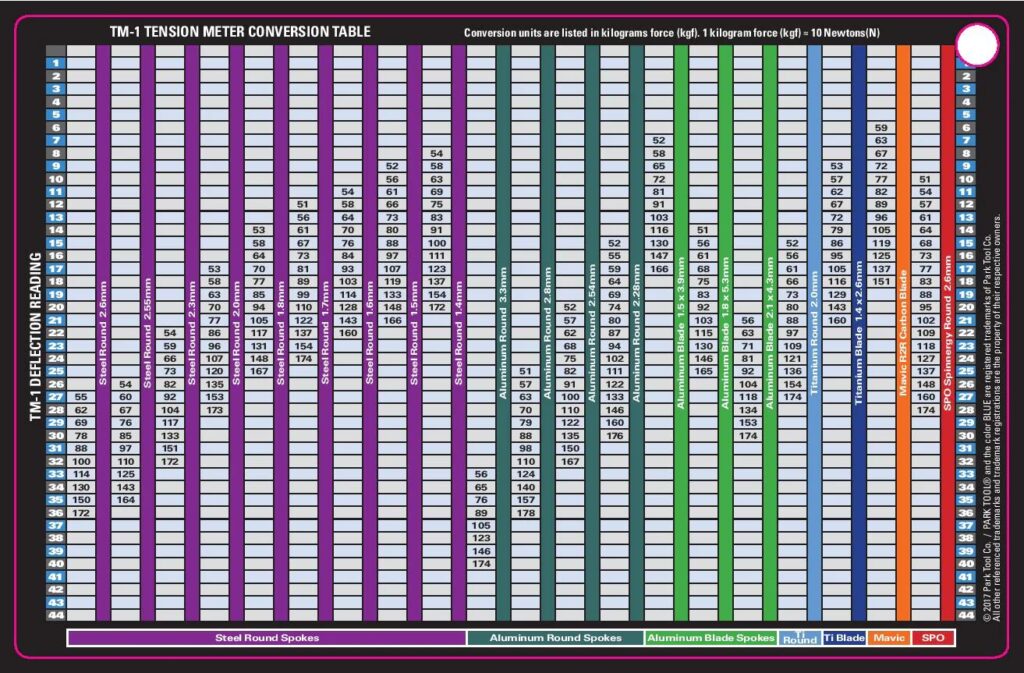

La longitud adecuada de los radios asegura una tensión uniforme y un soporte óptimo para el aro, distribuyendo las cargas de manera efectiva y prolongando la vida útil de la rueda.

Herramientas Necesarias y Consideraciones Previas

Para determinar la longitud de los radios, necesitarás algunas herramientas y tener en cuenta ciertos aspectos:

• Calibrador digital (pie de rey) para mediciones precisas, idealmente hasta la décima de milímetro.
• Un medidor de radios (opcional, útil para verificar la longitud de los radios de medición).
• Una hoja de trabajo o un lugar para registrar tus mediciones cuidadosamente.
• Dos radios y dos cabecillas para usar como herramientas de medición (el tamaño exacto no es crítico, solo que sean idénticos entre sí).
• Acceso a una calculadora de radios online (existen varias opciones fiables como spokecalc.io, United Bicycle Institute, o QBP).

Antes de comenzar las mediciones, es crucial asegurarse de que el aro y el buje que planeas usar sean compatibles entre sí y, por supuesto, con la bicicleta en la que se instalará la rueda. Esto incluye verificar el tipo de eje (cierre rápido, eje pasante), el sistema de frenos (freno de llanta o disco) y las dimensiones generales del cuadro o la horquilla. Si no estás seguro de la compatibilidad, consulta las especificaciones proporcionadas por los fabricantes del aro y el buje. Para los propósitos de esta guía, asumiremos que estás trabajando con radios de tipo J-bend, que son la configuración más común.

Es importante destacar que este procedimiento está diseñado específicamente para radios J-bend. Los radios de tiro recto (straight-pull), que tienen una cabeza diferente y no se doblan en el buje, requieren un enfoque distinto para su medición y cálculo de longitud, y no están cubiertos en este artículo.

Mediciones Clave para el Cálculo Preciso

Para poder utilizar una calculadora de radios y obtener la longitud correcta, necesitarás recopilar una serie de mediciones precisas tanto del aro como del buje, además de definir el patrón de radiado. La información esencial que debes obtener es la siguiente:

• El número total de agujeros para los radios presentes en el buje y en el aro.
• El Diámetro Efectivo del Aro (ERD), que es la medida más crítica del aro.
• El diámetro del círculo formado por los agujeros de los radios en cada una de las alas del buje (conocido como Spoke Pitch Diameter o diámetro de paso de radio).
• Las distancias desde el centro exacto del buje hasta el centro de los agujeros de los radios en el ala izquierda y en el ala derecha.
• El patrón de cruce o lacing pattern que deseas utilizar para la construcción de la rueda.

Ahora, profundizaremos en cómo obtener cada una de estas mediciones de la manera más precisa posible.

1. Número de Agujeros del Aro y del Buje

Este es el paso más sencillo pero fundamental. Simplemente cuenta la cantidad de agujeros que tiene el aro para insertar las cabecillas y la cantidad de agujeros que tiene el buje en sus alas para insertar los radios. Ambos números deben coincidir exactamente para que sean compatibles. Anota este número al comienzo de tu hoja de trabajo.

2. Diámetro Efectivo del Aro (ERD)

El ERD es la medida fundamental del diámetro interno del aro en el punto exacto donde la punta roscada del radio termina cuando la cabecilla está completamente enroscada. Es el diámetro sobre el cual se apoyan las cabecillas. Aunque algunos fabricantes de aros proporcionan un valor de ERD en sus especificaciones, es altamente recomendable que realices tu propia medición. Los valores proporcionados por el fabricante pueden variar ligeramente debido a tolerancias de fabricación o pueden estar basados en un tipo específico de cabecilla. Medirlo tú mismo asegura la mayor precisión.

Como no puedes medir directamente el diámetro interior hasta el punto de asiento de la cabecilla, el método estándar implica el uso de dos radios y dos cabecillas como herramientas de medición:

1. Comienza por medir la longitud exacta de los dos radios que usarás para la medición. Puedes usar un medidor de radios o un calibrador. Anota esta longitud (por ejemplo, 260 mm). Asegúrate de que ambos radios de medición tengan la misma longitud. Deben ser lo suficientemente cortos para que, insertados en agujeros opuestos, no se encuentren en el centro.
2. Selecciona un agujero para la cabecilla en el aro e inserta uno de los radios desde el lado exterior del aro hacia adentro. Si tu montaje final incluirá arandelas entre la cabecilla y el aro, insértala ahora antes de la cabecilla para que la medición las incluya. Enrosca una cabecilla en el radio hasta que la punta del radio llegue justo al fondo de la ranura en la cabecilla. Este es el punto que quieres replicar en la rueda final.
3. Encuentra el agujero exactamente opuesto al primero en el aro e inserta el segundo radio y la segunda cabecilla de la misma manera.
4. Tira suavemente de las cabezas de ambos radios hacia el centro del aro. Esto ayuda a asentar las cabecillas en sus agujeros como lo estarían bajo tensión.
5. Usando un calibrador, mide la distancia entre el interior de la curva J de un radio y el interior de la curva J del otro radio. Realiza esta medición con la mayor precisión posible, registrando hasta la décima de milímetro.
6. Calcula el ERD sumando la longitud del primer radio de medición, la longitud del segundo radio de medición y la distancia medida entre las curvas J. La fórmula es: ERD = Longitud Radio 1 + Longitud Radio 2 + Distancia J-bend a J-bend.

Por ejemplo, si tus radios de medición miden 260 mm cada uno y la distancia entre las curvas J fue de 45.5 mm, el ERD sería: 260 mm + 260 mm + 45.5 mm = 565.5 mm. Este es el valor de ERD que introducirás en la calculadora.

3. Offset del Aro (Aros Asimétricos)

Algunos aros modernos, especialmente los diseñados para ruedas traseras con cassette o ruedas delanteras con freno de disco, tienen una perforación asimétrica de los agujeros de los radios. Esto significa que los agujeros no están centrados en el medio del ancho del aro, sino desplazados hacia un lado (el lado del cassette en ruedas traseras, el lado del disco en ruedas delanteras). Este desplazamiento, o offset, ayuda a reducir la diferencia de tensión entre los radios de los dos lados de la rueda, mejorando la durabilidad y rigidez lateral.

Si tu aro es simétrico (los agujeros están en el centro o escalonados simétricamente izquierda-derecha), el offset es 0. Si es asimétrico, necesitas medir el desplazamiento si el fabricante no lo proporciona:

1. Coloca el aro sobre una superficie plana y mide su ancho total. Divide el ancho total por dos para encontrar la línea central del aro.
2. Mide la distancia desde la superficie plana hasta el centro aproximado de los agujeros de los radios.
3. El offset es la diferencia entre la mitad del ancho total del aro y la distancia medida hasta los agujeros.

Por ejemplo, si el aro mide 25 mm de ancho (centro a 12.5 mm) y la distancia de la superficie a los agujeros es 9 mm, el offset sería: 12.5 mm - 9 mm = 3.5 mm. Registra este valor (o cero si el aro es simétrico) en tu hoja de trabajo.

4. Dimensiones del Buje

Ahora, obtendremos las mediciones necesarias del buje:

• Número de Agujeros: Ya lo contaste. Debe coincidir con el aro.
• Diámetro del Ala (Spoke Pitch Diameter): Esta es la medida del diámetro del círculo imaginario que pasa por el centro de todos los agujeros para radios en cada ala del buje. No es el diámetro exterior del ala. Debes medir el diámetro del ala izquierda y el del ala derecha por separado, ya que pueden ser diferentes, especialmente en bujes traseros. Usa un calibrador para medir la distancia entre el centro de dos agujeros opuestos en la misma ala. Un método práctico para medir de centro a centro es enganchar una mordaza del calibrador en el borde interior de un agujero y alinear la otra mordaza con el borde exterior del agujero diametralmente opuesto. Anota los valores para el ala izquierda y el ala derecha.
• Distancia del Ala al Centro del Buje (Flange-to-Hub Center): Esta medida es fundamental porque informa a la calculadora sobre la asimetría del buje y cómo afecta la longitud de los radios en cada lado. Se calcula a partir de otras mediciones:
  1. Mide la distancia entre las superficies exteriores de las contratuercas o tapas finales del buje. Esta es la anchura total del buje donde encaja en las punteras del cuadro (conocida como O.L.D. - Over-Locknut Dimension). Anota este valor.
  2. Divide la O.L.D. por dos para encontrar la ubicación exacta del centro del buje.
  3. Para cada ala (izquierda y derecha), mide la distancia desde el centro del agujero del radio en el ala hasta la superficie exterior de la contratuerca o tapa final correspondiente. Puedes ayudarte de una regla o una superficie plana para extender la línea de la contratuerca si es difícil medir directamente. Anota estas dos distancias.
  4. Finalmente, para obtener la distancia del ala al centro, resta la distancia medida en el paso anterior (distancia del ala a la contratuerca) del valor del centro del buje (O.L.D. / 2). Haz esto para el lado izquierdo y para el lado derecho. Anota ambas distancias (izquierda y derecha) en tu hoja de trabajo. Estas distancias son cruciales, especialmente en bujes asimétricos como los traseros, donde la distancia del ala del lado del cassette al centro es significativamente menor que la del ala del lado opuesto.
• Diámetro del Agujero del Radio en el Buje: Algunas calculadoras preguntan por el diámetro de los agujeros donde los radios se insertan en el buje. El valor predeterminado suele ser 2.5 mm, que es común. Puedes medirlo para ser exacto, pero una ligera variación aquí generalmente tiene un impacto mínimo en la longitud final calculada.

El Patrón de Radiado (Cruce)

El patrón en el que los radios se disponen entre el buje y el aro tiene un impacto directo en la longitud requerida del radio. El patrón más básico es el radiado radial (o cero cruces), donde los radios salen directamente del centro del buje hacia el aro. En patrones con cruces (1-cruce, 2-cruces, 3-cruces, etc.), los radios se cruzan con otros radios un número determinado de veces. Cada cruce adicional aumenta la distancia efectiva que el radio debe recorrer desde el buje hasta el aro, lo que requiere un radio más largo.

La elección del patrón de radiado depende de factores como la resistencia deseada, la absorción de par (importante en ruedas con freno de disco o transmisión) y la estética. Una vez que decides el patrón (por ejemplo, 3-cruces, que es muy común en ruedas de carretera y montaña), esta información se introduce en la calculadora y afecta directamente el resultado de la longitud de los radios. No puedes cambiar el patrón de radiado sin cambiar la longitud de los radios.

Radiado Diferencial: ¿Radios de Diferente Longitud?

En muchos bujes, especialmente los traseros (debido al espacio necesario para el cassette) y los delanteros con freno de disco (debido al espacio para el disco), las distancias desde el centro del buje hasta las alas son diferentes entre el lado izquierdo y el derecho. Esta asimetría del buje significa que, si se usa el mismo patrón de radiado en ambos lados, la longitud ideal de los radios también será diferente entre el lado izquierdo y el derecho.

El radiado diferencial consiste en usar radios de diferente longitud en el lado izquierdo y derecho de la rueda para asegurar que la punta del radio termine en el punto ideal dentro de la cabecilla en ambos lados, optimizando el acoplamiento de la rosca. Es importante entender que usar diferentes longitudes de radio no equilibra la tensión de los radios entre los lados (la tensión desigual es una consecuencia de la asimetría del buje y el centrado de la rueda), sino que optimiza el montaje.

Las calculadoras de radios suelen darte una longitud calculada para el lado izquierdo y otra para el lado derecho. Aunque el uso de dos longitudes diferentes es ideal desde el punto de vista técnico, en la práctica, a veces se opta por usar una sola longitud por simplicidad o costo. Como guía general, si las longitudes calculadas para ambos lados difieren en 1 mm, puedes usar la longitud mayor para ambos. Si la diferencia es de 2 mm, puedes usar el promedio de las dos longitudes. Sin embargo, si la diferencia es de 3 mm o más, es fuertemente recomendable usar radios de dos longitudes distintas para asegurar un montaje adecuado y la durabilidad de la rueda.

Uso de Calculadoras de Radios Online

Una vez que hayas completado tu hoja de trabajo con todas las mediciones precisas del aro y el buje, y hayas decidido el patrón de radiado, el paso final es introducir esta información en una calculadora de radios online. El proceso es bastante intuitivo en la mayoría de las plataformas:

1. Selecciona si vas a calcular la longitud para una rueda delantera o trasera.
2. Introduce los datos de tu buje: Diámetro del Ala Izquierda, Diámetro del Ala Derecha, Distancia del Ala Izquierda al Centro, Distancia del Ala Derecha al Centro. Algunas calculadoras también tienen campos opcionales como el diámetro del agujero del radio.
3. Introduce los datos de tu aro: el ERD que mediste y el Offset del Aro (si aplica).
4. Introduce los datos del radiado: el Número Total de Radios en la rueda y el Patrón de Cruce deseado (ejemplo: 3-cruce). Si planeas usar patrones de cruce diferentes en cada lado (algo poco común pero posible), algunas calculadoras te permiten especificarlo, o simplemente puedes hacer dos cálculos separados.
5. Haz clic en el botón de calcular.

La calculadora procesará todos los datos utilizando fórmulas trigonométricas complejas y te proporcionará la longitud de radio calculada para el lado izquierdo y el lado derecho (si son diferentes). Dado que los radios se fabrican en incrementos de 1 mm, deberás redondear las longitudes calculadas al milímetro entero más cercano. La regla general es redondear al milímetro más cercano (hacia arriba si el decimal es 0.5 o más, hacia abajo si es menos), aunque algunos constructores prefieren redondear siempre hacia arriba para asegurar que haya suficiente rosca dentro de la cabecilla. Anota las longitudes finales redondeadas.

Con las longitudes de radios correctas determinadas y adquiridas, habrás completado el paso más crítico de la planificación. Ahora estás listo para proceder al montaje y radiado de tu rueda, sabiendo que has seleccionado los componentes del tamaño adecuado.

Preguntas Frecuentes sobre la Longitud de los Radios de Bicicleta

¿Cuál es la medida de los rayos de una bicicleta?

No existe una única "medida" para los radios de bicicleta, ya que su longitud varía considerablemente. La longitud correcta depende de la combinación específica de componentes: el diámetro del aro, las dimensiones del buje (diámetro de las alas y distancia al centro), y el patrón de radiado que se elija. Es por eso que es necesario calcular la longitud para cada rueda individualmente, en lugar de usar una medida estándar. Los radios se fabrican en una amplia gama de longitudes, típicamente en incrementos de 1 mm.

¿Por qué es tan importante medir el ERD con precisión?

El ERD es la base del cálculo de la longitud del radio desde el lado del aro. Representa exactamente dónde termina el radio dentro de la cabecilla. Un error en la medición del ERD se traduce directamente en un error en la longitud calculada del radio, lo que puede resultar en radios demasiado cortos (rosca insuficiente) o demasiado largos (riesgo de pinchazo).

¿Puedo usar las dimensiones de buje y aro que encuentro en bases de datos online?

Las bases de datos online pueden ser un buen punto de partida, pero no siempre son 100% precisas o están actualizadas. Las tolerancias de fabricación pueden variar, y las dimensiones pueden cambiar ligeramente entre versiones de un mismo producto. Para obtener la mayor precisión, especialmente si es tu primera vez o si estás usando componentes menos comunes, es mejor tomar tus propias mediciones siguiendo los pasos descritos.

¿Qué patrón de radiado debo usar?

La elección del patrón de radiado depende del uso previsto de la rueda (carretera, montaña, BMX, etc.) y de las características del buje (número de agujeros). Patrones con más cruces son generalmente más resistentes a la torsión (buenos para frenos de disco y transmisión) y más flexibles. El radiado radial (0 cruces) solo se usa en ruedas delanteras sin freno de disco y no con todos los bujes, ya que puede ejercer mucha tensión en los agujeros del ala del buje. Los patrones de 2 y 3 cruces son los más comunes y versátiles.

¿Siempre necesito radios de diferente longitud para una rueda trasera o con freno de disco?

Las ruedas traseras con cassette y las delanteras con freno de disco suelen tener bujes asimétricos, lo que resulta en longitudes de radio calculadas diferentes para el lado izquierdo y derecho. Usar radios de diferente longitud (radiado diferencial) es técnicamente lo ideal para optimizar el acoplamiento de la rosca. Sin embargo, si la diferencia calculada es pequeña (1-2 mm), a menudo es aceptable usar una sola longitud (la mayor o el promedio) por simplicidad, aunque la precisión óptima se logra con dos longitudes.
