27/12/2024
Una bicicleta es mucho más que un simple conjunto de tubos y ruedas. Es una máquina ingeniosa compuesta por varios sistemas interconectados que trabajan en armonía para permitirnos avanzar, controlar nuestra velocidad y mantener el equilibrio. Para entender realmente cómo funciona, es útil desglosarla en sus componentes principales, agrupados en lo que llamamos sistemas y subsistemas.

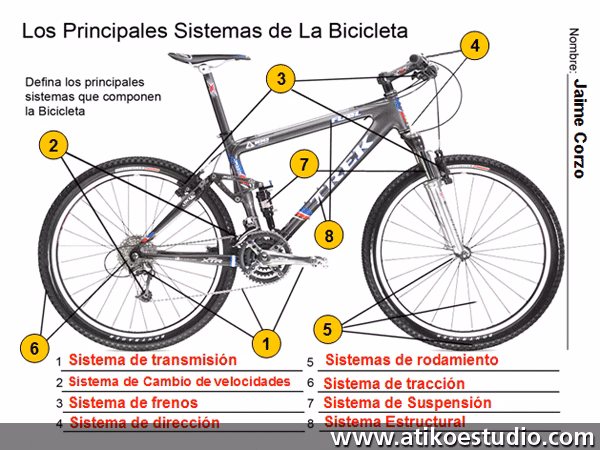

Podemos categorizar estos sistemas y sus subsistemas de la siguiente manera, cada uno cumpliendo una función vital para la operación de la bicicleta.
El Sistema de Impulso: La Fuente de Movimiento
Este sistema es el encargado de convertir la energía que aplicamos al pedalear en movimiento hacia adelante. Es, en esencia, el motor de la bicicleta, impulsado por la fuerza humana. Se compone principalmente de dos subsistemas clave:
Subsistema de Transmisión
El subsistema de transmisión es el corazón del sistema de impulso. Su función es transferir la fuerza generada en los pedales a la rueda trasera, que es la que impulsa la bicicleta. Está formado por varios operadores esenciales que trabajan de manera coordinada. Entre ellos encontramos los discos de multiplicación, también conocidos como platos, que se encuentran unidos a las bielas y pedales. Estos discos, junto con el eje central de disco (el eje de pedalier), giran cuando aplicamos fuerza sobre los pedales.
La cadena es otro componente fundamental de este subsistema. Conecta los discos de multiplicación delanteros con los piñones traseros, que están montados en la rueda trasera. Al girar los platos, la cadena se mueve y arrastra los piñones, haciendo que la rueda gire y la bicicleta avance. Los pedales, donde apoyamos los pies, son el punto inicial donde aplicamos la fuerza que pone en marcha todo el sistema de transmisión.
La interacción entre los platos de diferentes tamaños y los piñones de diferentes tamaños es lo que permite el cambio de marchas, adaptando el esfuerzo necesario para pedalear según el terreno y la velocidad deseada.
Subsistema de Rodamiento
Aunque la información específica sobre este subsistema es limitada, dentro del contexto del sistema de impulso, el subsistema de rodamiento se refiere a los elementos que permiten que las partes móviles giren suavemente y con la menor fricción posible. Esto incluye los rodamientos (o baleros) presentes en componentes como el eje central de disco, los pedales y posiblemente los bujes de las ruedas. Un rodamiento eficiente es crucial para que la energía que aplicamos se transfiera de manera efectiva al movimiento, sin desperdiciarla en resistencia.
El Sistema de Control: Dominando la Situación
Este sistema agrupa los subsistemas que nos permiten interactuar directamente con la bicicleta para modificar su comportamiento: cambiar de velocidad, detenernos y dirigirnos. Es fundamental para la seguridad y la maniobrabilidad.
Subsistema de Cambio de Velocidades
Este subsistema, estrechamente relacionado con la transmisión, permite al ciclista seleccionar diferentes relaciones de marcha. Los operadores clave aquí son los mecanismos de cambio (desviadores), como el cambio trasero, que mueve la cadena entre los diferentes piñones en la rueda trasera. También existen desviadores delanteros para mover la cadena entre los platos. Este subsistema nos da la capacidad de adaptar la resistencia del pedaleo, facilitando subir cuestas pronunciadas o alcanzar altas velocidades en terreno plano.
Subsistema de Frenos
El subsistema de frenos es vital para la seguridad. Permite al ciclista reducir la velocidad o detener la bicicleta. Está compuesto por operadores como la palanca de freno en el manubrio, que al ser accionada activa los mecanismos de freno en las ruedas (ya sean de llanta o de disco), generando fricción para detener el movimiento. Un sistema de frenos eficiente y bien mantenido es absolutamente crucial.
Subsistema de Dirección
Este subsistema permite al ciclista guiar la bicicleta. Opera a través de componentes como los tubos delanteros (que incluyen partes de la horquilla y la potencia/manubrio), que al girarse, orientan la rueda delantera. Esto permite cambiar la trayectoria de la bicicleta, negociar curvas y esquivar obstáculos.
El Sistema de Seguridad: Adherencia y Confort
Este sistema se enfoca en cómo la bicicleta interactúa con el terreno y cómo se mitigan las irregularidades para mejorar la seguridad y la comodidad del ciclista.
Subsistema de Tracción
El subsistema de tracción es responsable de la adherencia de la bicicleta al suelo. Su principal operador es la superficie de las llantas, es decir, el dibujo o taqueado del neumático. Un buen diseño de la banda de rodadura, adecuado al tipo de terreno, es esencial para evitar resbalones y mantener el control, especialmente en condiciones húmedas o irregulares.
Subsistema de Suspensión
Aunque no todas las bicicletas lo tienen, el subsistema de suspensión ayuda a absorber los impactos del terreno. Se compone de amortiguadores ubicados en diferentes puntos, como la horquilla delantera, el cuadro (suspensión trasera) y, en algunos casos, en el asiento o el manubrio. La suspensión mejora el confort del ciclista al suavizar los baches y también ayuda a mantener las ruedas en contacto con el suelo, mejorando la tracción y el control en terrenos difíciles.
El Sistema de Equilibrio: La Base y la Estructura
Este sistema se refiere a la estructura fundamental de la bicicleta, la que proporciona la rigidez y la forma necesaria para que todos los demás sistemas funcionen correctamente y para que el ciclista pueda mantener el equilibrio.
Subsistema Estructural

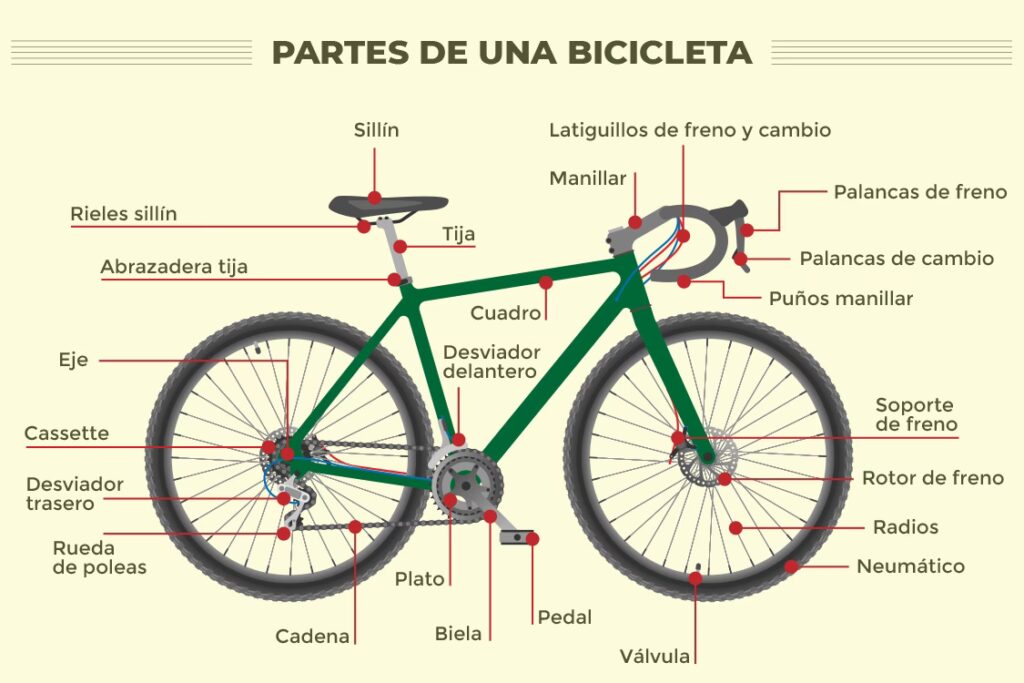

El subsistema estructural es la espina dorsal de la bicicleta. Está compuesto por el cuadro, que es la estructura principal formada por diversos tubos: los tubos traseros (vainas y tirantes), los tubos frontales (tubo de dirección, tubo superior, tubo diagonal), los tubos centrales (parte del triángulo principal) y el tubo de asiento. La horquilla delantera, que sostiene la rueda delantera, también es una parte crucial de este subsistema, conectándose al tubo de dirección del cuadro.
Componentes como la manivela (biela o brazo de pedal) y la biela (a menudo refiriéndose al conjunto de bielas y eje de pedalier) también forman parte de esta estructura, ya que son elementos rígidos que conectan los pedales al eje central y, a través de él, al cuadro. La estructura general de la bicicleta debe ser lo suficientemente rígida para transmitir eficientemente la fuerza del pedaleo y lo suficientemente resistente para soportar las cargas y tensiones del uso.
En resumen, una bicicleta es una compleja interacción de sistemas y subsistemas. El sistema de impulso nos mueve, el sistema de control nos permite gestionar la velocidad y dirección, el sistema de seguridad mejora la adherencia y el confort, y el sistema de equilibrio proporciona la base estructural. Comprender cómo trabajan juntos estos subsistemas nos ayuda a apreciar la ingeniería detrás de esta máquina y a mantenerla en óptimas condiciones para nuestras rodadas.
