¿Qué soldadura se usa en bicicletas?

Si alguna vez te has maravillado con la estructura de una bicicleta, seguramente te has preguntado cómo se unen esas piezas de metal para formar un cuadro tan resistente y ligero. La respuesta está en el fascinante mundo de la soldadura. Un proceso que, lejos de ser simple, requiere precisión, conocimiento y la técnica adecuada para garantizar la seguridad y el rendimiento sobre dos ruedas.

La soldadura es, en esencia, el arte de unir dos piezas de metal de forma permanente mediante la fusión de sus bordes. Es un proceso donde el calor juega un papel fundamental, elevando la temperatura de los metales lo suficiente como para derretirlos en los puntos de unión. A menudo, se añade un material adicional, conocido como metal de aporte (una varilla o alambre), que también se funde y se mezcla con el metal base. Al enfriarse, esta mezcla solidificada crea una unión increíblemente fuerte y duradera, transformando las piezas individuales en una única estructura cohesiva.

En el contexto de las bicicletas, donde la resistencia, el peso y la calidad de la unión son críticos, la elección del tipo de soldadura es fundamental. Los materiales más comunes en la fabricación de cuadros son el acero y el aluminio, cada uno con sus propias características y requisitos de soldadura.

Tipos de Soldadura Relevantes para Bicicletas

Existen diversos métodos de soldadura, pero algunos son particularmente adecuados para los materiales y la precisión que exige la construcción de bicicletas.

Soldadura TIG (Tungsten Inert Gas)

La soldadura TIG, o soldadura con tungsteno y gas inerte, es uno de los métodos más apreciados en la fabricación de cuadros de bicicleta de alta gama, especialmente aquellos hechos de aluminio o acero inoxidable. Se define como un tipo de soldadura por fusión que produce soldaduras de una calidad excepcional.

El equipo TIG consta de una antorcha con una unidad de alimentación eléctrica y un circuito de gas. Su funcionamiento se basa en un electrodo de tungsteno (Wolframio) que no se consume. La función principal de este electrodo es generar un arco eléctrico. El tungsteno es ideal para esta tarea debido a su altísima temperatura de fusión (3410ºC), lo que le permite soportar el calor intenso necesario para fundir los metales base.

El arco eléctrico calienta y vuelve líquido el material en la zona de unión. Una característica clave de la soldadura TIG es el uso de un gas inerte (comúnmente argón o una mezcla de argón y helio) que fluye a través de una boquilla en la antorcha. Este gas crea una atmósfera protectora alrededor del material fundido y el metal de aporte, impidiendo el contacto con el oxígeno del aire. Esto es de suma importancia, ya que el metal fundido en contacto con el oxígeno puede oxidarse violentamente, comprometiendo la calidad y resistencia de la soldadura.

La soldadura TIG es ideal para el aluminio y el acero inoxidable. Aporta soldaduras resistentes, más dúctiles y, gracias a la protección del gas inerte, menos sensibles a la corrosión. Aunque requiere un equipo más especializado y un soldador con mayor habilidad y precisión, el resultado son cordones de soldadura perfectos, con mínimas salpicaduras y una unión de enorme calidad. Permite un control muy fino sobre el arco y la temperatura, lo que es crucial para manejar diferentes grosores de material.

Soldadura MIG/MAG (Metal Inert Gas / Metal Active Gas)

La soldadura MIG/MAG, también conocida como soldadura de hilo, es otro método muy relevante en la industria de la bicicleta, especialmente para cuadros de acero y, en menor medida, aluminio. Es un método más rápido y eficiente en comparación con la soldadura TIG y, en general, más fácil de aprender y controlar.

Este proceso utiliza un alambre de aporte continuo que se alimenta a través de la antorcha y se consume para formar el cordón de soldadura. Al igual que la TIG, utiliza un gas para proteger el arco y el baño de fusión. Si el gas es inerte (como argón), se llama MIG (Metal Inert Gas), ideal para aluminio y acero inoxidable. Si se utiliza un gas activo (como CO2 o mezclas de argón con CO2), se denomina MAG (Metal Active Gas), comúnmente usado para aceros al carbono.

La soldadura MIG/MAG es ideal para soldar una variedad de materiales como acero al carbono, acero inoxidable y aluminio. Ofrece una alta velocidad de deposición del metal de aporte, lo que la hace muy productiva. Aunque es más fácil de operar que la TIG, el equipo puede ser más costoso debido a la necesidad del sistema de alimentación de alambre y el suministro de gas. Una limitación es que la protección del gas puede verse afectada por corrientes de aire, lo que puede dificultar su uso en exteriores y afectar la calidad de la soldadura si no se toman precauciones.

Soldadura MMA (Manual Metal Arc)

La soldadura MMA, o soldadura por Arco Manual con Electrodo Revestido, es quizás el tipo de soldadura más tradicional y conocido, a menudo el punto de partida para principiantes y aficionados. Aunque menos común en la fabricación de cuadros de bicicleta de alta gama, puede ser utilizada para reparaciones o en cuadros de acero de gamas más bajas o de estilo más clásico.

Este método utiliza un electrodo revestido que se consume durante el proceso. El revestimiento del electrodo se descompone para formar una atmósfera protectora alrededor del arco y el metal fundido, y también crea una escoria que protege el cordón de soldadura mientras se enfría. Una vez solidificado, la escoria debe ser removida.

La soldadura MMA es versátil y puede usarse en diferentes posiciones y condiciones atmosféricas, lo que la hace útil para trabajos de mantenimiento y reparación. Sus principales ventajas son su facilidad de aprendizaje inicial y el bajo coste del equipo y los consumibles (electrodos). Sin embargo, produce escoria que requiere limpieza posterior, y la velocidad de soldadura es generalmente menor en comparación con los métodos MIG/MAG o TIG. No es ideal para materiales oxidables sin precauciones adicionales.

Soldadura Oxiacetilénica (OXY)

La soldadura Oxiacetilénica es un método tradicional que utiliza una llama generada por la combustión de oxígeno y acetileno para calentar y fundir los metales. Aunque no es el método predominante para los cuadros modernos de acero o aluminio, históricamente se utilizó para soldar cuadros de acero y es relevante para ciertos trabajos de restauración o en materiales como el cobre y sus aleaciones.

Es un proceso más lento y ofrece menos control sobre la temperatura en comparación con los métodos de arco eléctrico, pero su equipo es portátil y relativamente económico, lo que lo hace útil para reparaciones en campo. A menudo se utiliza con varillas de aporte de latón o bronce (soldadura fuerte o "brazing"), que funden a una temperatura menor que el acero base, creando una unión resistente.

Soldando los Materiales de tu Bicicleta

La elección del método de soldadura depende en gran medida del material del cuadro y del resultado deseado en términos de resistencia, peso y estética.

Soldadura de Aluminio en Bicicletas

El aluminio es popular en bicicletas por su ligereza y resistencia. Soldar aluminio requiere técnicas específicas debido a su baja temperatura de fusión y la rápida formación de óxido.

• Soldadura TIG para Aluminio: Es considerada ideal para el aluminio, especialmente cuando se busca alta calidad y precisión. Permite un control excelente sobre el calor, minimizando la deformación. El electrodo de tungsteno y el gas inerte (argón o argón/helio) aseguran soldaduras limpias y fuertes. Aunque requiere habilidad, es el método preferido para cuadros de aluminio de alto rendimiento.
• Soldadura MIG para Aluminio: También es muy efectiva para el aluminio, ofreciendo mayor velocidad que la TIG. Utiliza un alambre de aporte de aluminio y gas argón. Es adecuada para aplicaciones industriales y estructurales donde la velocidad es una prioridad, aunque el control y la estética pueden ser ligeramente inferiores a los de la TIG.

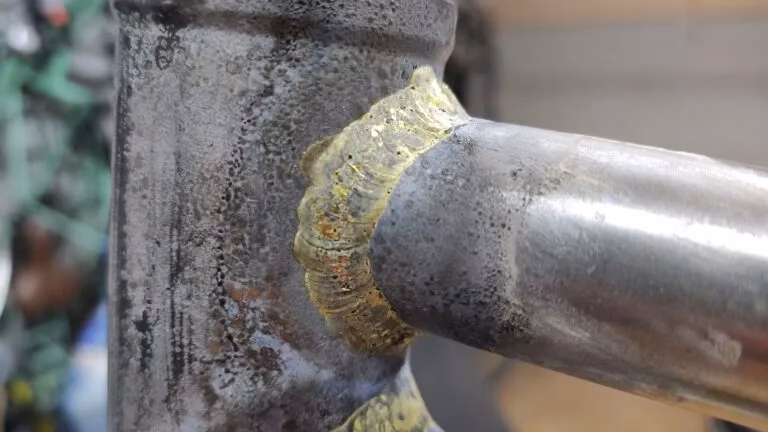

Soldadura de Acero en Bicicletas

El acero, en sus variantes como acero al carbono o acero inoxidable, sigue siendo un material fundamental en la fabricación de bicicletas, valorado por su durabilidad y capacidad de absorción de vibraciones.

• Soldadura TIG para Acero y Acero Inoxidable: La TIG es excelente para acero inoxidable por su precisión y resistencia a la corrosión. También se utiliza en aceros al carbono de alta calidad donde se requiere una soldadura limpia y estéticamente agradable. Permite manejar materiales finos y gruesos.
• Soldadura MIG/MAG para Acero y Acero Inoxidable: Es un método muy común para soldar acero al carbono debido a su velocidad y facilidad de uso. Para acero inoxidable, se utiliza con gas argón (MIG). Es eficiente para la producción en serie y reparaciones generales.
• Soldadura MMA para Acero al Carbono: Es el método más accesible y común para soldar acero al carbono, especialmente en reparaciones o trabajos donde la estética no es la máxima prioridad. Es versátil para diferentes posiciones.

La elección entre TIG, MIG/MAG o MMA para el acero en bicicletas a menudo depende de la gama del cuadro, el tipo de acero y los requisitos de producción. Los cuadros de alta calidad suelen preferir TIG por su precisión y acabado, mientras que los cuadros de gama media o baja pueden usar MIG/MAG por su eficiencia. MMA es más para reparaciones o cuadros básicos.

Comparativa de Métodos de Soldadura para Bicicletas

Para ayudarte a visualizar las diferencias, aquí tienes una tabla comparativa basada en la información proporcionada:

Esta tabla resume cómo cada método se adapta a las necesidades típicas de la fabricación o reparación de cuadros de bicicleta.

Consideraciones de Seguridad al Soldar

Soldar metales implica riesgos significativos, por lo que la seguridad es absolutamente primordial. Es vital seguir procedimientos adecuados y utilizar el equipo de protección individual (EPI) correcto.

El EPI básico incluye:

• Casco o máscara de soldadura con filtro adecuado para proteger los ojos y la cara de la luz intensa del arco (rayos UV e infrarrojos), chispas y salpicaduras de metal fundido.
• Guantes resistentes al calor y a las chispas.
• Ropa de trabajo ignífuga, de manga larga y pantalones largos, sin materiales sintéticos que puedan derretirse.
• Botas de seguridad.
• Gafas protectoras adicionales o debajo de la máscara para protección secundaria.

Además del EPI, es crucial asegurar una ventilación adecuada del área de trabajo. Los procesos de soldadura generan humos, gases y vapores que pueden ser nocivos si se inhalan. Utilizar extractores de humo o trabajar en áreas bien ventiladas es indispensable.

Un buen mantenimiento preventivo de los equipos de soldadura también contribuye a la seguridad y eficacia. Limpiar los equipos, verificar las conexiones y ajustar los parámetros según el material y la posición son pasos importantes.

Preguntas Frecuentes sobre Soldadura en Bicicletas

Aquí respondemos algunas dudas comunes relacionadas con la soldadura de los materiales utilizados en bicicletas:

¿Cuál es la diferencia principal entre soldadura TIG y MIG?

La principal diferencia radica en el electrodo y el material de aporte. La soldadura TIG utiliza un electrodo de tungsteno que no se consume para crear el arco, y el material de aporte se añade por separado. La soldadura MIG utiliza un alambre de aporte continuo que se alimenta automáticamente y se consume para formar la soldadura.

¿Se puede soldar acero inoxidable con soldadura MIG para un cuadro de bicicleta?

Sí, la soldadura MIG es adecuada para el acero inoxidable, ofreciendo una alta velocidad de deposición. Se utiliza con gas argón (MIG) y un alambre de aporte específico para acero inoxidable. Es una opción viable, aunque la soldadura TIG a menudo se prefiere para aplicaciones donde la estética y la precisión son críticas en acero inoxidable.

¿Qué tipo de soldadura es mejor para los tubos finos de aluminio o acero de un cuadro de bicicleta?

La soldadura TIG es generalmente considerada superior para materiales delgados como los que se usan en muchos cuadros de bicicleta, tanto de aluminio como de acero. Su capacidad para controlar con precisión el calor reduce el riesgo de quemar o deformar el material fino, permitiendo un acabado de alta calidad.

¿Qué precauciones de seguridad son indispensables al soldar un cuadro de bicicleta?

Las precauciones indispensables incluyen usar siempre el equipo de protección individual (casco, guantes, ropa ignífuga, botas), asegurar una ventilación adecuada del área de trabajo para evitar la inhalación de humos tóxicos y seguir estrictamente los procedimientos de seguridad para el manejo del equipo y los gases.

Conclusión

La soldadura es un pilar fundamental en la fabricación de bicicletas, transformando tubos de metal en estructuras rígidas y eficientes. Entender los tipos de soldadura, especialmente la TIG y la MIG, y cómo se aplican a materiales como el acero y el aluminio, no solo arroja luz sobre el proceso de construcción, sino que también destaca la importancia de la calidad y la precisión en cada unión.

Desde los cordones casi invisibles de un cuadro de alta gama soldado con TIG hasta las uniones robustas de un cuadro de acero soldado con MIG, cada tipo de soldadura tiene su lugar. La elección correcta del método y la habilidad del soldador son cruciales para garantizar que la bicicleta no solo sea estéticamente agradable, sino, lo que es más importante, segura y duradera para el ciclista.

Recordar siempre la importancia de la seguridad, utilizando el EPI adecuado y trabajando en entornos ventilados, es tan vital como la técnica de soldadura misma. Al final, cada soldadura bien ejecutada es un paso más hacia la creación de una máquina perfecta para rodar.
