El Sistema Motriz de la Bicicleta Explicado

La bicicleta, un invento aparentemente sencillo, es en realidad una máquina de gran ingenio mecánico. Su capacidad para transformar la energía muscular humana en movimiento eficiente sobre dos ruedas reside principalmente en su sistema motriz. Este conjunto de componentes trabaja en armonía para permitir que la fuerza que aplicamos con nuestras piernas nos impulse hacia adelante, cubriendo distancias que a pie serían mucho más lentas y agotadoras.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

El sistema motriz no es solo un conjunto de piezas; es el corazón pulsante de la bicicleta, el que hace posible la magia del desplazamiento propulsado por uno mismo. Comprender cómo funciona no solo satisface la curiosidad, sino que también ayuda a apreciar la evolución y el diseño detrás de cada pedaleada.

Historia de la Propulsión Ciclista: Un Camino de Evolución

La búsqueda de un transporte eficiente basado en la fuerza humana tiene una rica historia. Los primeros intentos distaban mucho de la bicicleta que conocemos hoy. En 1817, el barón alemán Carl Von Drais creó la 'Draisienne', un vehículo de dos ruedas que se impulsaba empujando directamente con los pies contra el suelo. Aunque rudimentario, fue un primer paso crucial, demostrando el potencial del concepto de dos ruedas en línea para el transporte personal. Sorprendentemente, este invento lograba igualar la velocidad de los coches de la época, lo que subraya la necesidad y el impacto que tuvo.

El siguiente gran avance llegó con la introducción de algún tipo de mecanismo de transmisión. El irlandés Kirkpatrick Macmillan es a menudo acreditado con la creación de un sistema de pedales y varillas en la década de 1830. Este sistema permitía al ciclista mover la rueda trasera mediante un vaivén coordinado de los pies, sin necesidad de tocar el suelo. Aunque ingenioso, era complejo y no se popularizó ampliamente.

Más tarde, en 1855 (aunque otras fuentes sitúan desarrollos similares antes o después), Michaux dotó a una Draissiene modificada con pedales unidos directamente al eje de la rueda delantera. Esta fue la era de los 'velocípedos' o 'boneshakers' debido a su incómodo rodar. Requerían un esfuerzo considerable para alcanzar velocidad y la velocidad máxima estaba limitada por la velocidad a la que se podían girar los pedales.

La verdadera revolución llegó hacia 1880 con John Kemp Stanley y la creación de la 'bicicleta segura' o 'bicicleta baja'. Este diseño incorporaba dos ruedas de tamaño similar y, fundamentalmente, un sistema de transmisión basado en cadena y piñones. Este fue el diseño que sentó las bases para la bicicleta moderna, permitiendo que la rueda trasera fuera propulsada por pedales colocados en una posición central, mucho más ergonómica y eficiente. Este sistema de cadena y piñones es, en esencia, el mismo que impulsa la inmensa mayoría de bicicletas hoy en día, un testimonio de su genialidad y eficacia.

El Mecanismo Central: De la Fuerza de las Piernas a la Rotación de la Rueda

El principio básico del sistema motriz de la bicicleta es la conversión de un movimiento lineal (el de las piernas al pedalear, que es principalmente vertical aunque se aplica en un círculo) en un movimiento circular que impulsa la rueda. Este proceso se basa en el ingenioso mecanismo de biela-manivela, similar al que se encuentra en los motores, pero funcionando a la inversa: en lugar de que una explosión mueva un pistón que a su vez hace girar un eje, aquí el movimiento lineal de nuestras piernas (actuando como si fueran pistones) hace girar un eje.

Aquí se detalla el flujo de energía y movimiento:

1. Las Piernas y los Pedales: El ciclista aplica fuerza sobre los pedales. Estos están montados sobre unos ejes y rodamientos que les permiten girar libremente, pero lo crucial es que están unidos a las bielas.
2. Las Bielas y el Movimiento Circular: Las bielas son brazos rígidos que conectan los pedales con el eje del plato (o volante/estrella central). La fuerza aplicada en los pedales, al estar descentrada respecto al eje del plato, transforma el movimiento lineal (o el movimiento circular que describen los pies) en un movimiento de rotación puro del eje del plato. Este es el corazón del sistema biela-manivela.
3. El Plato (Volante o Estrella): Montado sobre el mismo eje que las bielas, el plato es una rueda dentada. Gira al mismo ritmo que las bielas. Es el elemento conductor primario del sistema de cadena.
4. La Cadena: Es una serie de eslabones articulados diseñada para engranar perfectamente con los dientes del plato y los piñones traseros. Cuando el plato gira, arrastra la cadena en un movimiento lineal continuo.
5. Los Piñones (Cassette o Rueda Libre): Situados en el eje de la rueda trasera, los piñones son también ruedas dentadas. La cadena, al ser arrastrada por el plato, engrana con los dientes del piñón seleccionado (en bicicletas con marchas múltiples).
6. La Rueda Trasera: El piñón trasero está firmemente unido al buje de la rueda trasera (a través de un mecanismo de rueda libre que permite pedalear hacia atrás sin que la rueda se mueva, o dejar de pedalear mientras la bici avanza). La rotación del piñón provoca la rotación de la rueda trasera.
7. El Desplazamiento: La rotación de la rueda trasera, al estar en contacto con el suelo, genera la fuerza de tracción que impulsa la bicicleta hacia adelante.

Este proceso es una cadena de transmisión de energía y movimiento: de la fuerza muscular a la rotación de los pedales, de los pedales a la rotación del plato a través de las bielas, del plato a la cadena mediante el engranaje, de la cadena a los piñones, y de los piñones a la rueda trasera. Es un ejemplo magistral de cómo un sistema mecánico puede convertir un tipo de movimiento y fuerza en otro de manera altamente eficiente.

Ventajas Clave del Sistema de Cadena

El sistema de transmisión por cadena se ha mantenido como estándar en las bicicletas durante más de un siglo gracias a sus significativas ventajas, especialmente en comparación con sistemas alternativos como las correas o los sistemas de varillas antiguos:

Una de las mayores ventajas es que, al usar una cadena que engrana directamente con los dientes de los piñones (tanto el plato como los traseros), se elimina el deslizamiento que puede ocurrir en sistemas de correa y polea, especialmente bajo carga. Esto asegura que la relación de transmisión se mantenga constante y predecible, sin pérdidas de energía por resbalamiento.

Además de evitar el deslizamiento, este sistema es notablemente eficiente. La eficiencia mecánica (la cantidad de energía que se transfiere desde los pedales a la rueda trasera en comparación con la energía que se pierde en fricción o deformación) es muy alta en un sistema de cadena bien mantenido. Esto es crucial para la bicicleta, donde toda la potencia proviene directamente del ciclista. Poder transmitir grandes potencias (en el contexto humano, que es considerable durante sprints o subidas) sin pérdidas significativas es fundamental para el rendimiento.

Otra ventaja práctica es que el sistema de cadena no necesita estar tan extremadamente tenso como algunos sistemas de correa para evitar el deslizamiento. Una tensión excesiva en la cadena (o la correa) puede ejercer fuerzas laterales considerables sobre los ejes y los rodamientos del plato y los piñones, lo que puede llevar a un desgaste prematuro o averías. El diseño del sistema de cadena, al depender del engranaje de los dientes, requiere una tensión suficiente para que la cadena no se salga, pero no una tensión tan alta que comprometa la durabilidad de los componentes rotatorios.

En resumen, la cadena ofrece una transmisión de potencia robusta, fiable y altamente eficiente, lo que la hace ideal para las demandas del ciclismo.

La Relación de Transmisión: Controlando la Velocidad y el Esfuerzo

El sistema motriz no solo transmite movimiento; en las bicicletas modernas con marchas, también permite modificar la 'relación de transmisión'. Esta relación determina cuántas veces gira la rueda trasera por cada vuelta completa de los pedales. Se calcula dividiendo el número de dientes del plato delantero (Z1) por el número de dientes del piñón trasero seleccionado (Z2). La fórmula es simple, similar a la de poleas o ruedas dentadas:

Relación de Transmisión = Z1 / Z2

Esta relación influye directamente en dos factores clave: la velocidad potencial y el esfuerzo requerido para pedalear.

Una 'relación alta' (plato grande adelante, piñón pequeño atrás) significa que la rueda trasera gira muchas veces por cada pedaleada. Esto permite alcanzar velocidades altas, pero requiere un esfuerzo muscular considerable para mover los pedales, ideal para terrenos llanos o descensos.

Una 'relación baja' (plato pequeño adelante, piñón grande atrás) significa que la rueda trasera gira menos veces por cada pedaleada. Esto reduce la velocidad máxima que se puede alcanzar para una cadencia de pedaleo dada, pero reduce drásticamente el esfuerzo necesario para girar los pedales, siendo ideal para subir cuestas pronunciadas o arrancar desde parado.

La capacidad de cambiar entre diferentes platos y piñones (lo que llamamos 'cambiar de marcha') es una de las innovaciones más importantes en la historia de la bicicleta, permitiendo al ciclista adaptar la transmisión a las condiciones del terreno y a su propia capacidad física, optimizando así la eficiencia de su pedaleo.

El Propósito y el Diseño de las Partes

El propósito formal del sistema motriz, tal como se concibe en la ingeniería moderna, es diseñar y fabricar componentes que posean una alta capacidad de resistencia a las fuerzas y los impactos. La transmisión de una bicicleta está sometida a tensiones considerables, especialmente al aplicar fuerza sobre los pedales, al cambiar de marcha o al enfrentarse a terrenos difíciles.

La meta es que una perfecta ensamblación de estas partes resulte en un único sistema o unidad mecánica capaz de girar de manera fluida y equilibrada alrededor de sus ejes. Un diseño y una fabricación precisos son cruciales para asegurar que la energía aplicada por el ciclista no se disipe innecesariamente en fricción, vibraciones o flexiones de los componentes, sino que se transmita de la manera más efectiva posible a la rueda trasera. Esto se traduce directamente en un movimiento más eficiente y un mejor rendimiento general de la bicicleta.

Aunque no se proporcionaron detalles específicos sobre planos constructivos o procesos productivos, es implícito que la fabricación de bielas, platos, cadenas y piñones requiere materiales robustos (aceros, aleaciones de aluminio, carbono) y procesos de manufactura de alta precisión (forja, mecanizado, tratamiento térmico) para garantizar su durabilidad, resistencia y el ajuste exacto necesario para un funcionamiento suave y eficiente del sistema.

Preguntas Frecuentes sobre el Sistema Motriz de la Bicicleta

A continuación, respondemos algunas preguntas comunes sobre este fundamental sistema:

¿Por qué la cadena es tan importante en el sistema motriz?

La cadena es crucial porque es el elemento que conecta el movimiento de rotación generado en los pedales y el plato con la rueda trasera a través del piñón. Permite que el ciclista pedalee en una posición cómoda en el centro de la bicicleta, mientras que la rueda propulsora está atrás. Su diseño articulado y su capacidad para engranar con los dientes de los piñones la hacen muy eficiente para transmitir potencia y permiten el uso de diferentes combinaciones de plato y piñón para variar la relación de transmisión.

¿Cómo funciona el sistema Biela-Manivela en la bicicleta?

El sistema Biela-Manivela es el mecanismo que convierte el movimiento de 'arriba y abajo' (o más precisamente, el movimiento casi lineal de la fuerza de tus piernas) aplicado sobre los pedales en el movimiento de rotación del eje del plato. La biela actúa como el brazo que, al ser empujado o tirado por el pedal descentrado respecto al eje, fuerza a este eje a girar. Es el mismo principio que hace girar el cigüeñal de un motor de coche, pero aquí la energía la pones tú.

¿Qué es la relación de transmisión y por qué varía?

La relación de transmisión es la proporción entre las vueltas del plato (y por tanto de los pedales) y las vueltas de la rueda trasera. Se calcula dividiendo el número de dientes del plato por el del piñón. Varía porque las bicicletas con marchas tienen múltiples platos y piñones de diferente tamaño. Cambiar la combinación plato-piñón cambia esta relación, permitiendo al ciclista elegir si prefiere dar muchas vueltas a la rueda con poco esfuerzo (relación baja, para subir) o pocas vueltas a la rueda con mucho esfuerzo (relación alta, para llanear o bajar rápido), optimizando así su eficiencia y comodidad.

¿Cuáles son las partes básicas del sistema motriz?

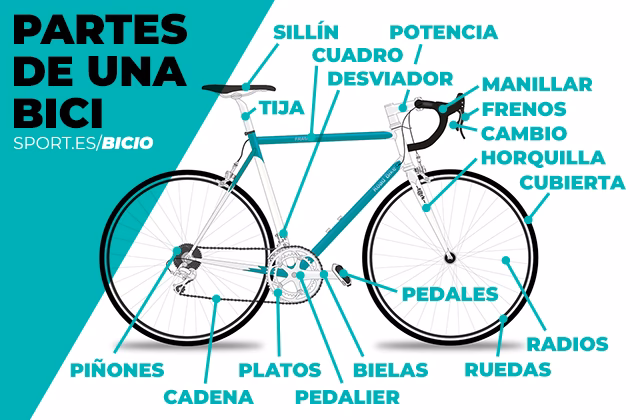

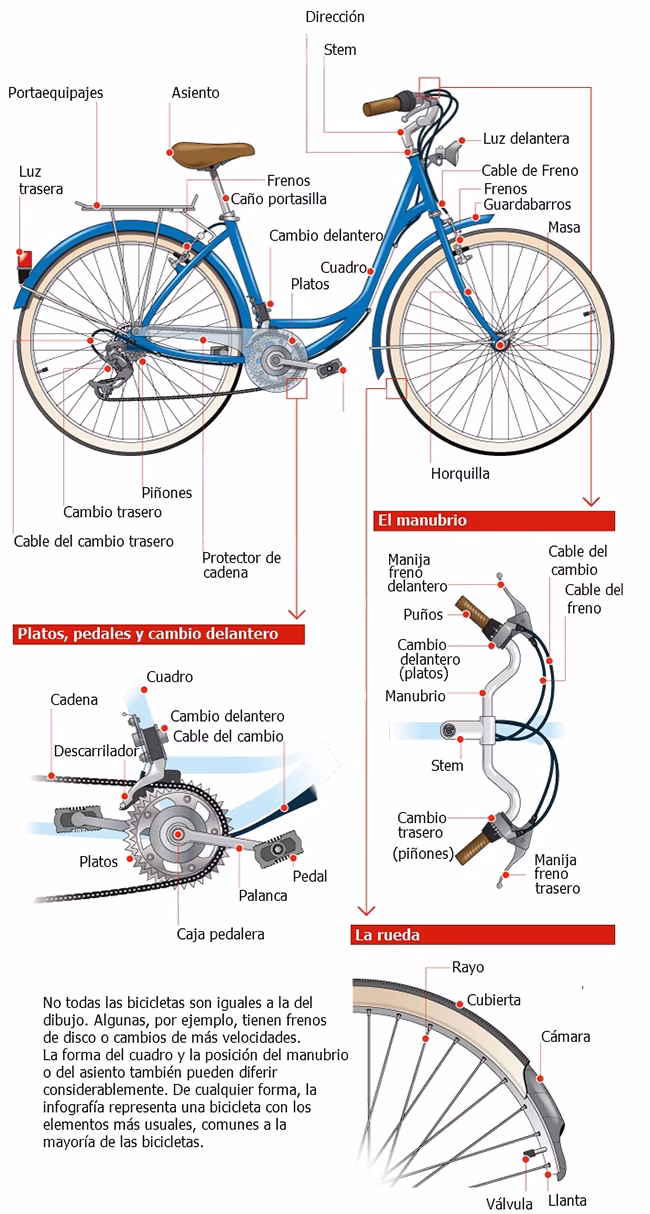

Las partes básicas son los pedales, las bielas, el plato o platos (adelante), la cadena, y el piñón o piñones (atrás, en el cassette o rueda libre). También se incluyen el eje de pedales (eje de centro o pedalier) y el buje de la rueda trasera donde se montan los piñones.

¿Por qué el sistema de cadena es más eficiente que otros sistemas antiguos?

El sistema de cadena es generalmente más eficiente que sistemas antiguos como las varillas o los pedales directos a la rueda delantera porque minimiza las pérdidas por fricción y evita el deslizamiento. Las varillas tenían más puntos de pivote y fricción, mientras que los pedales directos limitaban la velocidad a la cadencia del ciclista y no permitían variar la relación de transmisión. La cadena, al engranar, transmite la potencia de manera directa y con menos pérdidas comparado con la fricción por deslizamiento que podría darse en otros sistemas de transmisión flexible.

En definitiva, el sistema motriz de la bicicleta es una maravilla de la ingeniería, fruto de siglos de evolución e innovación. Su diseño robusto, su eficiencia y la capacidad de adaptar la transmisión a diferentes condiciones lo convierten en el componente esencial que transforma la fuerza humana en libertad de movimiento sobre dos ruedas.
