¿Qué es el 'Wheel Flop' en Bicicletas?

Dentro del fascinante mundo de la geometría de bicicletas, existen términos que buscan describir cómo se comporta nuestra máquina bajo diferentes condiciones. Uno de estos términos, a menudo rodeado de cierta mística y debate, es el 'Wheel Flop'. Aunque su definición parece sencilla, su significado práctico y su relevancia en el manejo real de la bicicleta son puntos de intensa discusión entre los expertos y aficionados.

Tradicionalmente, el 'Wheel Flop' se define como la distancia que el centro del eje de la rueda delantera desciende cuando el manillar se gira desde la posición recta hacia una posición a 90 grados. Esta definición, que a menudo se encuentra en fuentes como Wikipedia, se asocia con una fórmula específica que supuestamente cuantifica este efecto.

La Fórmula del 'Wheel Flop' y sus Críticas

La fórmula más citada para calcular el 'Wheel Flop' es:

ƒ = b sin θ cos θ

Donde ƒ representa el 'Wheel Flop', b es el avance (o 'trail') y θ es el ángulo del tubo de dirección ('head tube angle' o HTA). Según esta fórmula, el 'Wheel Flop' es directamente proporcional al avance y depende trigonométricamente del ángulo del tubo de dirección.

Sin embargo, un análisis más profundo, como el presentado en la información proporcionada, sugiere que esta fórmula y su definición gráfica no corresponden necesariamente con un fenómeno físico observable y relevante en el manejo real de la bicicleta. La idea de que el 'Wheel Flop' es una altura calculada en la intersección del eje de dirección y una línea perpendicular al punto de contacto del neumático con el suelo es una representación teórica cuya conexión con la realidad es puesta en duda.

Una de las principales críticas es que esta medida calculada no se corresponde con el cambio real en la altura de la parte delantera de la bicicleta cuando el manillar se gira 90 grados. Si modelamos la rueda no como un disco plano, sino como un toro (considerando el neumático), el cálculo teórico basado en la fórmula da valores significativamente diferentes a las mediciones experimentales o modelos más complejos. Por ejemplo, para una geometría de carretera estándar, la fórmula podría predecir un descenso de ~15.6mm, mientras que modelos más realistas o experimentos sugieren un descenso mucho menor, quizás del orden de 1.0mm a 1.5mm en la corona de la horquilla.

El descenso real del eje delantero cuando se gira 90 grados parece ser más constante (~14.6mm en los ejemplos dados) y depender principalmente del ángulo del tubo de dirección y el radio de la rueda, no escalando significativamente con el avance. Esto sugiere que la fórmula del 'Wheel Flop' no predice adecuadamente este descenso del eje, que podría ser relevante si la masa se concentra en el eje (como en portabultos bajos).

Diferentes Tipos de 'Sink' (Descenso)

La información proporcionada distingue entre varios conceptos de descenso o 'sink' que ocurren al girar el manillar, y que a menudo se confunden o se asocian erróneamente con el 'Wheel Flop' calculado por la fórmula:

• Axle Sink: Es el cambio en la altura del centro del eje delantero. Como se mencionó, parece depender principalmente del ángulo del tubo de dirección y el radio de la rueda, con ángulos más verticales resultando en menos descenso. El avance y el desplazamiento ('offset') no parecen ser factores determinantes en este descenso a 90 grados.
• Frame Sink: Este se define como el cambio en la altura de la parte superior del tubo de dirección o la corona de la horquilla. Este tipo de descenso parece ser el que mejor se correlaciona con el valor calculado del 'Wheel Flop', pero solo en ángulos de giro pequeños, los que se usan realmente al conducir. Sin embargo, los valores de 'Frame Sink' son muy pequeños en comparación con el 'Axle Sink' o el 'Wheel Flop' calculado por la fórmula (fracciones de milímetro en giros de 10-20 grados). Aunque parece relacionado con el avance, la correlación no es perfecta entre diferentes ángulos de tubo de dirección.
• Handlebar Bag Sink: Es el cambio en la altura de un portabultos de manillar al girar las barras. Este parece ser el fenómeno que muchas personas perciben y atribuyen al 'Wheel Flop', especialmente en geometrías de bajo avance. Sin embargo, la fórmula del 'Wheel Flop' es un predictor muy pobre de este descenso. Parece estar fuertemente influenciado por el ángulo del tubo de dirección y la posición de la masa en relación con el eje de dirección. Una parte de este descenso se debe al 'Frame Sink', pero hay un componente aún mayor debido a la rotación de la masa alrededor del eje de dirección, similar al 'Axle Sink', y que parece dominado por el HTA.

La conclusión extraída del texto es que la fórmula tradicional del 'Wheel Flop' no predice con precisión ninguno de estos descensos reales, especialmente en los ángulos de giro utilizados durante la conducción. Aunque puede haber una correlación aproximada con el 'Frame Sink' en ángulos pequeños y dentro de rangos de geometría limitados, su utilidad como predictor general del comportamiento de la bicicleta es muy cuestionada.

El Manejo Real vs. el 'Wheel Flop' Calculado

El manejo de una bicicleta, incluyendo la estabilidad y la respuesta de la dirección, está influenciado por una compleja interacción de factores geométricos como el ángulo del tubo de dirección, el avance (trail), el desplazamiento (offset/rake), el radio de la rueda y la distribución de la masa, así como efectos dinámicos como las fuerzas giroscópicas y la interacción del ciclista. La tendencia de la rueda a 'caer' hacia un lado cuando el manillar se gira desde el centro, a menudo asociada con el 'Wheel Flop', es una manifestación de cómo la geometría influye en el centro de masa y el equilibrio.

La información sugiere que la tendencia de la dirección a 'meterse' (turn-in), especialmente bajo carga frontal o al inclinarse, es un fenómeno más relevante para el manejo que el simple 'sink' vertical. Esta tendencia a meterse parece estar relacionada con el avance y la distribución de la masa en relación con el eje de dirección, no solo con el 'Frame Sink' o el 'Wheel Flop' calculado.

Además, el comportamiento de la bicicleta cambia significativamente cuando está inclinada, un estado fundamental durante la conducción. La capacidad de una bicicleta para autocorregirse y mantener el equilibrio a menudo implica que la rueda delantera se gire para llevar el punto de contacto bajo el centro de masa proyectado. Esto está más relacionado con el efecto de avance (trail) y cómo el suelo empuja la rueda detrás del eje de dirección, así como con la inercia y las fuerzas giroscópicas, que con el descenso vertical predicho por la fórmula del 'Wheel Flop' en una bicicleta estática y vertical.

El texto critica que la fórmula del 'Wheel Flop' a menudo se utiliza para justificar geometrías específicas, como las de bajo avance ('low-trail'), sin ofrecer una explicación sólida o una capacidad predictiva real. Si bien las geometrías de bajo avance tienen características de manejo distintas (que algunos ciclistas prefieren, especialmente con carga frontal), atribuir su comportamiento únicamente al 'Wheel Flop' calculado parece una simplificación excesiva o incluso una justificación a posteriori.

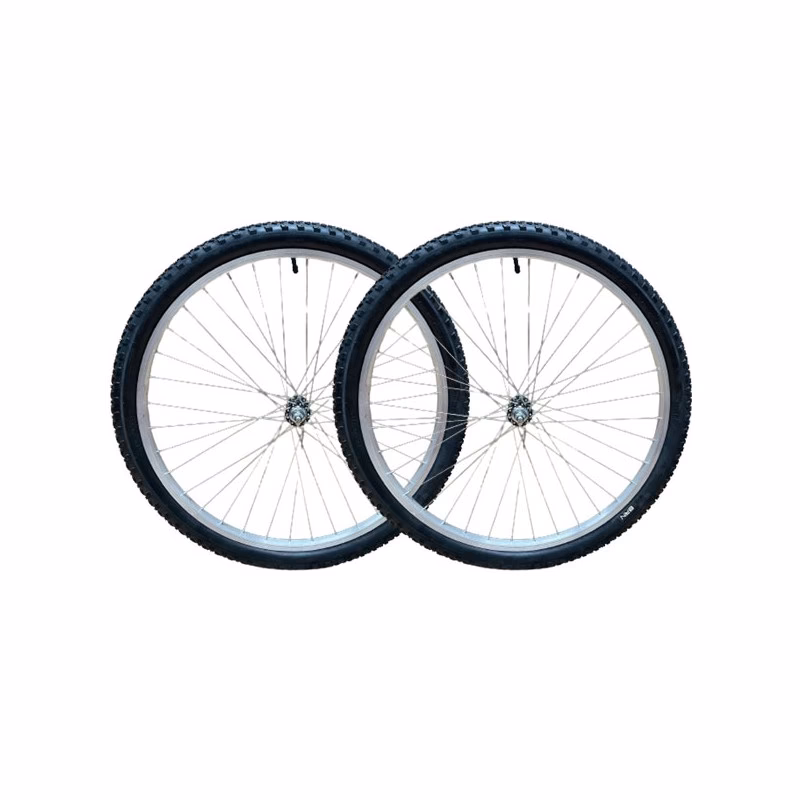

¿Importan las Ruedas MTB?

Aunque la pregunta específica sobre si las ruedas de MTB marcan la diferencia no fue completamente respondida en el texto proporcionado de manera detallada (por ejemplo, sobre tamaños 26", 27.5", 29" o tipos de neumáticos), la información sí menciona que el radio de la rueda es un factor en el cálculo del 'Axle Sink'. Esto implica que el tamaño de la rueda sí tiene un impacto en uno de los tipos de descenso, aunque este descenso no se correlacione bien con la fórmula del 'Wheel Flop'.

En el contexto de las bicicletas de montaña (MTB), las diferencias en los tamaños de rueda, el ancho de los neumáticos y las presiones, así como la presencia de suspensión, influyen enormemente en el manejo. La geometría del cuadro en una MTB, incluyendo el ángulo del tubo de dirección y el avance, se diseña en conjunto con estas características. Un ángulo del tubo de dirección más relajado (común en MTBs de trail y enduro) aumenta el avance y, según la fórmula, aumentaría el 'Wheel Flop', aunque la relevancia de este cálculo para el manejo en terrenos técnicos o la estabilidad a velocidad sigue siendo debatida. Las ruedas más grandes (29") tienden a tener un mayor radio, lo que, según la información, influiría en el 'Axle Sink'.

Preguntas Frecuentes sobre el 'Wheel Flop'

¿Es real el 'Wheel Flop'?

El fenómeno de que la parte delantera de la bicicleta descienda al girar el manillar es real, pero la fórmula y el valor calculado del 'Wheel Flop' no parecen cuantificarlo ni predecirlo con precisión, especialmente para el manejo real. Existen diferentes tipos de descenso ('sink') con diferentes causas y correlaciones.

¿Por qué se usa la fórmula del 'Wheel Flop' entonces?

El texto sugiere que a menudo se usa como una métrica más para comparar geometrías, particularmente para justificar diseños de bajo avance, aunque su valor predictivo real sea limitado y no se corresponda con fenómenos físicos relevantes para el manejo dinámico.

¿Cómo afecta el avance (trail) al manejo si el 'Wheel Flop' no es tan importante?

El avance sigue siendo un factor geométrico clave que influye en la estabilidad y la respuesta de la dirección, particularmente en cómo la fuerza de contacto con el suelo actúa detrás del eje de dirección para generar un par de autocentrado o 'turn-in'. Su efecto es más directo y comprensible que el del 'Wheel Flop' calculado.

¿Influyen los portabultos delanteros en el manejo a través del 'Wheel Flop'?

La carga frontal, como la de un portabultos de manillar, definitivamente afecta el manejo y puede aumentar la tendencia a 'meterse' o 'caer' la dirección. Sin embargo, esto parece estar más relacionado con el peso y su posición relativa al eje de dirección y el ángulo del tubo de dirección ('Handlebar Bag Sink'), más que con el 'Wheel Flop' calculado por la fórmula.

En conclusión, aunque el término 'Wheel Flop' y su fórmula son ampliamente conocidos, su utilidad práctica para entender y predecir el comportamiento de la bicicleta, especialmente en el contexto complejo del manejo de MTB o con carga, es muy debatida. Parece que la atención debería centrarse más en los factores geométricos fundamentales como el ángulo del tubo de dirección, el avance y el desplazamiento, así como en cómo la distribución de la masa y los efectos dinámicos influyen en la estabilidad y la respuesta de la dirección en condiciones de conducción reales, incluyendo la inclinación.
