02/01/2023
En el mundo del ciclismo, donde cada detalle cuenta para optimizar el rendimiento y la fiabilidad, el eje de pedalier es un componente fundamental. Durante años, los sistemas a presión (press-fit) han sido populares, pero no han estado exentos de problemas, siendo el crujido uno de los más frustrantes para los ciclistas. Es aquí donde surge el estándar T47, una alternativa roscada que busca ofrecer lo mejor de ambos mundos: la estabilidad de un sistema roscado tradicional y la compatibilidad con ejes de mayor diámetro.

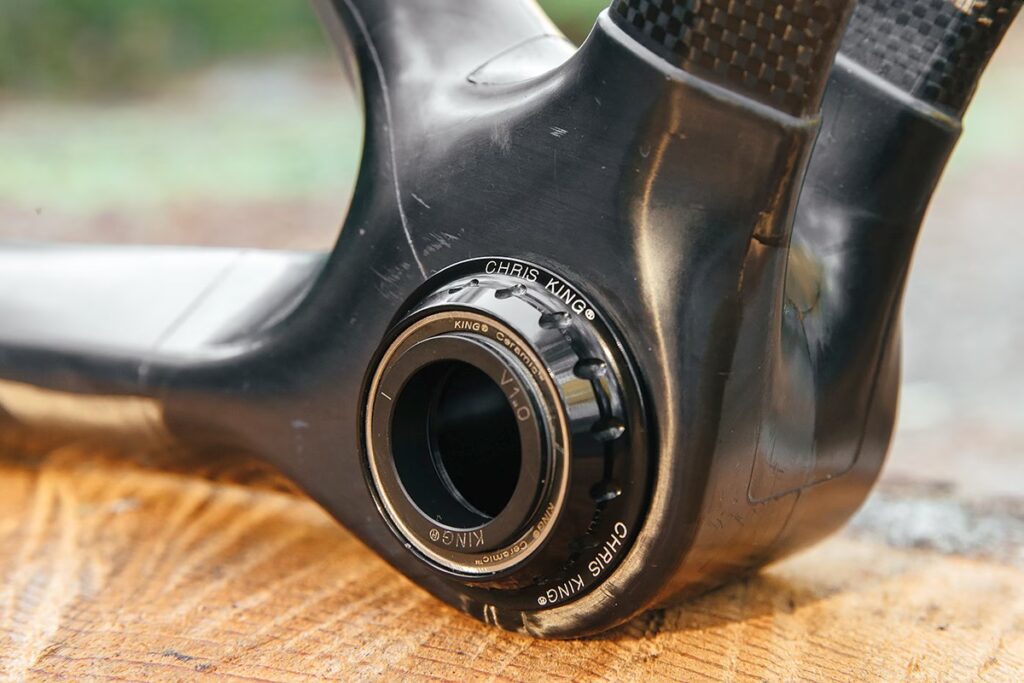

El T47 nace de la necesidad de abordar los inconvenientes asociados a menudo con los ejes de pedalier press-fit. Desarrollado inicialmente por Chris King con la colaboración de otros actores de la industria, el T47 es esencialmente una versión roscada del popular estándar PF30. Dado que los sistemas press-fit han adquirido una reputación negativa, se le dio el nombre de "Threadfit T47" para hacerlo sonar más atractivo, según fuentes como Hambini. Se trata de un estándar de caja de pedalier roscada de 47mm x 1.0mm.
¿Por Qué Considerar el T47? Ventajas Clave
El T47 ofrece varias ventajas significativas que lo hacen atractivo tanto para fabricantes de cuadros como para ciclistas:
Seguridad y Fiabilidad
Uno de los problemas recurrentes con los sistemas press-fit es la interfaz entre la caja de pedalier del cuadro y las cazoletas del pedalier. En cuadros de metal, las tolerancias de la caja de pedalier deben ser muy precisas, lo que se logra utilizando herramientas de corte después de la soldadura y fabricación. Un escariador y una herramienta de refrentado pueden crear una caja de pedalier perfectamente redonda y plana, algo esencial en cuadros de acero y aluminio. Sin embargo, esto no es posible en cuadros de carbono, ya que una vez que el carbono está fraguado, no se pueden usar estas herramientas para ajustar el diámetro y la precisión del orificio de la caja de pedalier.
Como resultado, una caja de pedalier de carbono mal configurada puede no sujetar las cazoletas de forma segura en el cuadro, lo que provoca movimiento y, consecuentemente, crujidos molestos. Por otro lado, los sistemas roscados han existido por más de 2,000 años y son un método probado para mantener las piezas firmemente en su lugar. Los ejes de pedalier roscados BSA tienen un juego de roscas como parte permanente de la caja de pedalier, permitiendo que las cazoletas se aprieten directamente en el cuadro, evitando cualquier tipo de movimiento. Cuando no hay movimiento de las cazoletas, no hay crujidos. El T47 hereda esta seguridad al ser un sistema roscado.
Gran Adaptabilidad
Una de las mayores ventajas del T47 es su gran adaptabilidad a diferentes diámetros de eje de biela y anchos de cuadro. Puede alojar rodamientos compatibles con bielas de eje de 30mm, 29mm DUB, 22/24mm GXP y 24mm Shimano. Ofrece configuraciones de rodamientos internos o externos para elegir.
Mientras que los sistemas press-fit han evolucionado, incluyendo diámetros internos de caja tan pequeños como 37mm (BB86), estos diámetros pequeños no son ideales para los ejes de biela de mayor diámetro actuales. Dado que cada cazoleta se enrosca de forma independiente en el cuadro, las cazoletas T47 pueden usarse en cualquier ancho de caja de pedalier, desde 68mm hasta 132mm de ancho. El ancho de la caja y la longitud del eje de la biela son los factores determinantes para elegir las cazoletas T47 adecuadas.
Rigidez
La unión del pedalier, compuesta por el tubo de sillín, el tubo diagonal y las vainas, juega un papel vital en la rigidez de un cuadro de bicicleta. Las cajas de pedalier con diámetros internos más pequeños, como BB86, a menudo requieren cajas de pedalier más anchas y tubos más gruesos para lograr el mismo nivel de rigidez que se puede obtener con la plataforma de inicio PF30 (46mm) utilizando tubos de menor diámetro.
Con una caja T47 que comienza con un diámetro interno de 46mm y no tiene limitaciones de ancho, los fabricantes de cuadros tienen una plataforma considerable para construir el área del pedalier del cuadro de la manera que consideren oportuna para lograr los objetivos de rendimiento de su cuadro. Esta mayor superficie y la seguridad del sistema roscado contribuyen a una sensación de rigidez mejorada en la transmisión de potencia.
Facilidad para Rediseñar Cuadros
Las cajas de pedalier T47, además de proporcionar un amplio espacio para tubos de carbono más bulbosos, tienen las mismas dimensiones que una caja Press-Fit 30. Esto significa que sería fácil para los ingenieros actualizar los diseños de cuadros de Press-Fit 30 a T47. El T47 es un estándar abierto, lo que significa que cualquier fabricante de cuadros y componentes puede adoptarlo sin restricciones. Esto hace que sea altamente probable que el T47 sea ampliamente aceptado en el futuro.
Desventajas del T47
Aunque el T47 presenta numerosas ventajas, también tiene algunos inconvenientes que vale la pena considerar:
Peso
Una de las mayores preocupaciones para la mayoría de los ciclistas es el peso de la bicicleta. Un eje de pedalier T47 típico pesa alrededor de 180g. Para aceptar el T47, la bicicleta requerirá insertos de aluminio o un manguito dentro del cuadro, que típicamente pesa alrededor de 100g. La suma de estos dos componentes se acerca a los 300g. En comparación, un BB86 pesa alrededor de 95g, mientras que un PF30 pesa alrededor de 130g. El T47 es, por lo tanto, significativamente más pesado que otras opciones comunes.
Herramientas Específicas
La instalación y extracción de ejes de pedalier T47 requiere herramientas específicas. Un tipo particular de T47, utilizado en cuadros con un ancho de caja de 86.5mm similar al BB86 (como los de Trek, Felt y Factor), tiene pestañas delgadas para que la herramienta se agarre. Según algunas fuentes, el uso de una herramienta de 2mm no es suficiente y existe un riesgo significativo de que se resbale o se dañen las pestañas. Esto sugiere que se necesitan herramientas de alta calidad y específicas para evitar problemas durante el mantenimiento.
Diferencias Entre T47 y BSA
Es útil comparar el T47 con el estándar roscado tradicional, el BSA.
| Característica | T47 | BSA (Shimano) |
|---|---|---|
| Tipo de Rosca | 47mm x 1.0mm | 1.37" x 24 TPI |
| Diámetro Interno de Caja | 46mm | ~34mm |
| Fricción (Configuración Shimano) | Mayor (Rodamientos 6806) | Menor (Rodamientos 6805) |
| Rigidez | Buena (Gran plataforma de 46mm) | Más rígido (Tamaño más pequeño, tolerancias de fabricación más precisas) |
| Compatibilidad Eje Biela | 30mm, 29mm DUB, 22/24mm GXP, 24mm Shimano | Principalmente 24mm Shimano/GXP (depende de la caja) |
| Ancho de Caja Compatible | 68mm a 132mm | Generalmente 68mm o 73mm |
Según la información proporcionada, la configuración T47 con bielas Shimano presenta un mayor nivel de pérdida por fricción en comparación con la configuración BSA con bielas Shimano, principalmente debido a los rodamientos utilizados (T47 usa 6806, BSA usa 6805). En cuanto a la rigidez, la configuración BSA Shimano es considerada más rígida debido a su tamaño más pequeño y tolerancias de fabricación más precisas. Curiosamente, se menciona que una solución press-fit como BB86 es una opción superior en rigidez, ya que transmite parte de la carga directamente al cuadro.
¿Qué es un Cuadro T47?
Un cuadro T47 es aquel que utiliza el estándar de caja de pedalier roscada de 47mm x 1.0mm. Este estándar se ha adoptado en modelos de marcas como Trek, Felt y Factor, y es muy común en construcciones personalizadas debido a su versatilidad y los beneficios del sistema roscado. Estos cuadros vienen en una variedad de anchos para adaptarse a diferentes configuraciones de bicicleta.
El estándar T47 permite a los fabricantes de cuadros combinar la facilidad de mantenimiento y la seguridad de un sistema roscado con la posibilidad de utilizar ejes de biela de mayor diámetro, algo que los cuadros BSA tradicionales con sus roscas más pequeñas a menudo no permiten sin el uso de cazoletas externas voluminosas.
Un ejemplo mencionado es el cuadro ICAN Graro, descrito como revolucionario para entusiastas del gravel. Este cuadro presenta una caja de pedalier T47, lo que, según se indica, combina las ventajas de los ejes de pedalier roscados más grandes con mayor durabilidad y mantenimiento más sencillo. Esto lo haría ideal para los desafíos del ciclismo de gravel.
Compatibilidad de Bielas con T47
Como se mencionó en las ventajas, la adaptabilidad del T47 es uno de sus puntos fuertes. Gracias a sus cazoletas de mayor tamaño en comparación con el BSA, el T47 puede alojar una amplia variedad de ejes de biela modernos. Es compatible con rodamientos diseñados para ejes de 30mm, ejes de 29mm DUB (utilizados por SRAM), ejes de 22/24mm GXP y ejes de 24mm Shimano. Esto permite a los ciclistas y constructores de bicicletas elegir entre una gran variedad de opciones de bielas al usar un cuadro con caja T47, ofreciendo la posibilidad de configurar rodamientos tanto internos como externos según la necesidad.
Elección de Marca: Wheels Mfg, Chris King u Otras
El texto proporcionado menciona a Chris King como uno de los desarrolladores del estándar T47 y lista a Wheels Mfg y Chris King como opciones de marca, además de mencionar la existencia de opciones más económicas. Sin embargo, la información no profundiza en las diferencias de calidad, rendimiento o características específicas entre las marcas. Chris King es conocido por sus componentes de alta gama y precisión, lo cual podría justificar un precio más elevado, especialmente considerando su rol en el desarrollo del estándar. Wheels Mfg también es un fabricante respetado de componentes de pedalier y adaptadores. Las opciones más económicas probablemente ofrezcan la funcionalidad básica del T47 pero podrían diferir en la calidad de los materiales, los rodamientos o la precisión de fabricación.
La elección entre estas marcas dependerá de factores no detallados en la información, como el presupuesto, la prioridad en la durabilidad, el peso, el tipo de rodamientos utilizados por cada fabricante o las preferencias personales basadas en experiencias previas con las marcas. La información disponible solo confirma que estas son opciones disponibles en el mercado para el estándar T47.
Preguntas Frecuentes Sobre el T47
- ¿Es el T47 un buen eje de pedalier?
- El T47 se considera una mejora significativa sobre los sistemas press-fit al ser roscado, lo que reduce drásticamente el riesgo de crujidos y asegura una interfaz más segura entre las cazoletas y el cuadro. Ofrece una excelente adaptabilidad a diferentes bielas y anchos de cuadro, y permite construir cuadros rígidos. Sin embargo, es más pesado que otras opciones como BSA o BB86 y puede requerir herramientas específicas.
- ¿Es el T47 mejor que el BSA?
- No necesariamente. El T47 ofrece mayor compatibilidad con ejes de biela más gruesos y un diámetro de caja más grande que permite a los fabricantes de cuadros mayor libertad de diseño en la unión del pedalier. Sin embargo, según la información, las configuraciones BSA Shimano pueden tener menor fricción y ser más rígidas debido a sus tolerancias más ajustadas y rodamientos diferentes. La elección entre T47 y BSA depende de las prioridades: compatibilidad con ejes modernos y seguridad roscada (T47) vs. potencialmente menor fricción y mayor rigidez inherente en algunas configuraciones (BSA).
- ¿Qué bielas son compatibles con T47?
- El T47 es altamente adaptable. Puede alojar bielas con ejes de 30mm, 29mm DUB, 22/24mm GXP y 24mm Shimano, ofreciendo flexibilidad en la elección de componentes.
- ¿Por qué elegir T47 en lugar de Press-fit?
- La principal razón para elegir T47 sobre press-fit es la eliminación de los problemas de crujido y movimiento de las cazoletas que pueden ocurrir con los sistemas a presión, especialmente en cuadros de carbono donde las tolerancias pueden ser difíciles de controlar después de la fabricación. El T47 ofrece la seguridad de un sistema roscado combinado con la compatibilidad de ejes modernos que a menudo se asocia con los sistemas press-fit de mayor diámetro.
- ¿Qué fabricantes de cuadros usan T47?
- El estándar T47 es utilizado por fabricantes como Trek, Felt y Factor, además de ser muy popular entre constructores de cuadros personalizados. El cuadro ICAN Graro también es un ejemplo de uso de T47 en bicicletas de gravel.
En resumen, el T47 representa una evolución en el diseño de ejes de pedalier, combinando las ventajas de seguridad y fiabilidad de los sistemas roscados con la compatibilidad y la capacidad de diseño de los sistemas modernos de mayor diámetro. Aunque implica un ligero aumento de peso y requiere herramientas adecuadas, sus beneficios en términos de ausencia de crujidos, adaptabilidad y base sólida para la construcción de cuadros lo convierten en una opción cada vez más relevante en el mercado de bicicletas de gama alta y personalizadas.
