En el fascinante mundo de la electrónica y la tecnología, existen componentes fundamentales que, aunque a menudo pasan desapercibidos, son cruciales para el funcionamiento de una vasta gama de dispositivos. Uno de estos componentes esenciales es el potenciómetro. Comprender qué es y cómo funciona puede arrojar luz sobre la ingeniería detrás de controles de volumen, sensores de posición y muchas otras aplicaciones.

- ¿Qué es un Potenciómetro?
- El Propósito Fundamental
- Una Mirada a la Historia
- ¿Cómo Funcionan Internamente?
- Tipos Principales de Potenciómetros
- Potenciómetro vs. Reostato: ¿Cuál es la Diferencia?
- Potenciómetro vs. Codificador Rotatorio: ¿Son lo Mismo?
- La Curva de Resistencia (Taper)
- Parámetros Clave al Seleccionar un Potenciómetro
- Símbolos y Marcas Comunes
- Ventajas y Desventajas
- Preguntas Antes de la Especificación
- Aplicaciones Típicas
- Preguntas Frecuentes (FAQ)
- En Resumen
¿Qué es un Potenciómetro?
Los potenciómetros, conocidos popularmente en jerga técnica como "Pots", son básicamente resistencias que incorporan un mecanismo de ajuste mecánico. Este mecanismo permite cambiar manualmente su valor de resistencia. A diferencia de las resistencias fijas, que tienen un valor constante y predefinido para oponerse al flujo de corriente eléctrica en un circuito, un potenciómetro es fundamentalmente una resistencia variable.

El Propósito Fundamental
La función principal de un potenciómetro es actuar como un divisor de voltaje. Esto significa que pueden ser utilizados para ajustar la salida de voltaje hacia un circuito, y también para medir con precisión el potencial eléctrico. De ahí proviene su nombre: potenciómetro, de "potencial" y "metro" (medida). Producen una señal de salida de voltaje continuamente variable que es proporcional a la posición física de un contacto deslizante (llamado cursor o wiper) sobre el elemento resistivo. Son componentes pasivos, lo que implica que no requieren una fuente de alimentación externa o circuitos adicionales para operar.
Una Mirada a la Historia
El concepto del potenciómetro surgió en 1841, en medio de la intensa investigación y desarrollo eléctrico de principios del siglo XIX. La idea de un componente que pudiera controlar la cantidad de electricidad en un circuito era muy buscada. Sin embargo, no fue hasta 1872 que Thomas Edison inventó el primer potenciómetro de carbono funcional. Los dispositivos actuales son significativamente más pequeños, precisos y vienen en una gran variedad de tipos y encapsulados adaptados a diversas aplicaciones.

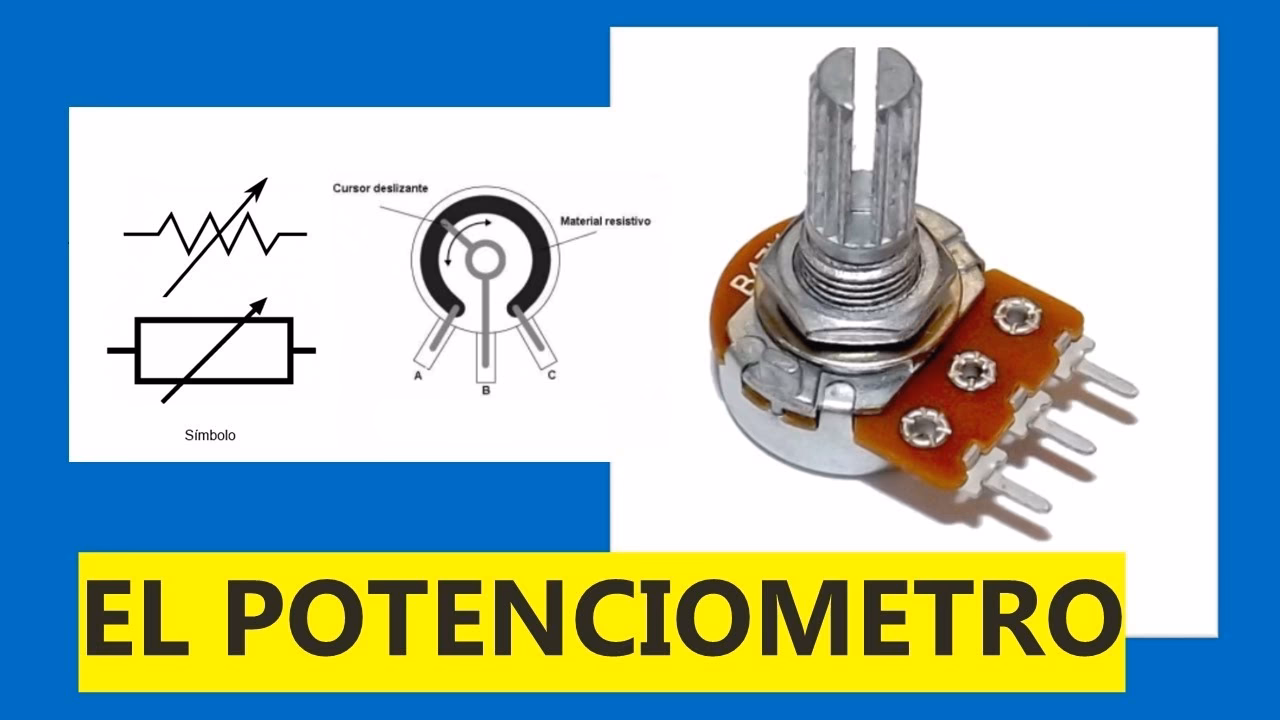

¿Cómo Funcionan Internamente?
La resistencia de un objeto depende de varios factores. Manteniendo todo lo demás constante, la resistencia es directamente proporcional a su longitud. Un objeto de 10 cm de largo, hecho del mismo material y con la misma sección transversal, tendrá la mitad de resistencia que uno de 20 cm. Los potenciómetros aplican este principio. El ajuste de la salida se logra variando la posición lineal o rotatoria de un contacto deslizante a lo largo de un elemento de resistencia uniforme. Esto alarga o acorta la ruta por la que fluye la corriente.
El voltaje de entrada se aplica a lo largo de toda la longitud del elemento resistivo, y el voltaje de salida se toma como la caída de voltaje entre un extremo fijo del elemento resistivo y el contacto móvil (cursor). La posición del cursor determina qué fracción del voltaje de entrada se aplicará al circuito de salida.
Es importante notar que los potenciómetros rara vez se utilizan para controlar más de un vatio, ya que tendrían que disipar la potencia de entrada, generando un calor inaceptable. En su lugar, funcionan ajustando señales analógicas que son utilizadas por otros componentes (como transistores o TRIACs) para controlar la potencia real. Un ejemplo clásico es un simple atenuador de luz, donde un potenciómetro controla un TRIAC que varía el brillo de la lámpara.
Tipos Principales de Potenciómetros
Los potenciómetros están disponibles en dos formas principales: analógicos y digitales. Los tradicionales potenciómetros analógicos utilizan elementos mecánicos que se manipulan manualmente para controlar la salida. Se presentan en formatos lineales y rotatorios.
Potenciómetros Analógicos: Rotatorios y Deslizantes
- Potenciómetros Rotatorios: Utilizan un movimiento angular mediante un eje y una perilla conectados a un cursor que se desliza sobre el elemento resistivo curvo. Girar el eje varía la resistencia y la salida. Algunos son sin eje (trimmers o presets) y se ajustan con una herramienta pequeña como un destornillador.
- Potenciómetros Deslizantes (Lineales): Utilizan movimiento lineal (en línea recta) a través de un deslizador que contacta el elemento resistivo. Esto varía la resistencia y la salida de manera lineal con la posición del deslizador.
Variantes y Subtipos
Existen diversos subtipos de potenciómetros analógicos, tanto lineales como rotatorios, diseñados para aplicaciones específicas:
- Presets y Trimmers: Dispositivos pequeños, montados en placa, ajustados con destornillador. Usados para ajuste y calibración en circuitos. Los presets tienen valores específicos, los trimmers ofrecen alta resolución con tornillos multivuelta. Se usan principalmente durante la calibración del sistema y permanecen en posición fija la mayor parte del tiempo.
- Dual Gang: Dos potenciómetros combinados en el mismo eje, permitiendo el ajuste paralelo de dos canales (comúnmente usados en controles estéreo de volumen).
- Servo Pot: Potenciómetro acoplado a un eje giratorio (motor) que mide la posición detectando el pulso aplicado al motor hasta que el potenciómetro indica la posición deseada. Usados en robótica o control de movimiento preciso.
- Logarítmicos (Audio Taper): Cambian la resistencia de forma logarítmica. Esto imita la respuesta logarítmica del oído humano al sonido, haciéndolos ideales para controles de volumen en equipos de audio.
- Concéntricos: Dos potenciómetros rotatorios apilados con sus ejes en el mismo centro, permitiendo controles de volumen y tono a través de un solo orificio de montaje.
- Thumbwheel: Usan una rueda giratoria con borde táctil para ajuste con la punta del dedo. Típicos para controles de volumen y brillo.
- Slide y Dual Slide: Utilizan un elemento resistivo recto y un contacto deslizante para ajustar la resistencia linealmente. Proporcionan una relación lineal entre la posición del deslizador y la resistencia de salida, pudiendo usarse como sensores de posición resistivos. Los dual slide controlan dos potenciómetros en paralelo con un solo deslizador. Comunes en mezcladoras de estudio, faders o ecualizadores gráficos.
- Motorized Slide: Potenciómetros deslizantes con una correa accionada por un pequeño motor DC. Permiten control remoto y automatizado. Usados en automatización industrial y control de procesos.
- Single y Multi-turn: Los de single turn ofrecen una rotación única de aproximadamente 3/4 de vuelta para resolución suficiente. Los multi-turn permiten múltiples rotaciones para mayor precisión donde se requiere alta resolución.
Los potenciómetros digitales, por otro lado, son circuitos controlados por señales digitales en lugar de movimiento mecánico.
Potenciómetro vs. Reostato: ¿Cuál es la Diferencia?
La explicación más básica es que un potenciómetro es un dispositivo de tres terminales usado para control de voltaje, mientras que un reostato es un dispositivo de dos terminales usado para control de corriente. Sin embargo, al dejar un terminal de un potenciómetro sin conectar, se puede usar como reostato.

Los reostatos son generalmente resistencias variables bobinadas de alta potencia, usadas en aplicaciones de alta corriente para controlar el flujo de corriente a dispositivos como lámparas y motores. Están especificados por su capacidad para manejar altos niveles de potencia, no solo por su valor resistivo.
| Característica | Potenciómetro | Reostato |
|---|---|---|
| Terminales | Tres | Dos (o tres, usando un potenciómetro) |
| Uso Principal | Divisor de Voltaje (control de voltaje) | Control de Corriente |
| Potencia Típica | Baja (hasta 1W) | Alta |
| Construcción Típica | Película de carbono, plástico, etc. | Bobinado de alambre de alta resistencia |
Potenciómetro vs. Codificador Rotatorio: ¿Son lo Mismo?
Ambos detectan la rotación de un eje, pero operan con principios diferentes y producen señales distintas. Un codificador rotatorio es un dispositivo electromecánico que convierte la posición o movimiento angular de un eje en una señal digital.
Los potenciómetros son principalmente analógicos (aunque existen digitales), mientras que los codificadores rotatorios son dispositivos digitales que usan lógica binaria. Esto significa que un codificador requiere un circuito separado para interpretar su salida.
| Característica | Potenciómetro | Codificador Rotatorio |
|---|---|---|
| Señal de Salida | Analógica (voltaje variable) | Digital (pulsos o código binario) |
| Principio | Resistencia variable | Detección de posición/movimiento (óptico, magnético, mecánico) |
| Rotación | Limitada (generalmente 3/4 a varias vueltas) | Puede ser continua |
| Complejidad del Circuito | Simple | Requiere circuito de interfaz digital |
| Costo Típico | Generalmente más bajo | Generalmente más alto |
| Aplicación Típica | Control de volumen/brillo, sensores de posición analógicos | Control de motor preciso, interfaces digitales |
La Curva de Resistencia (Taper)
La curva de resistencia (taper) describe cómo varía la resistencia a medida que el eje o el deslizador del potenciómetro se mueve sobre el elemento resistivo. Puede ser lineal o no lineal.
- Taper Lineal: La resistencia varía linealmente con la posición. Si el cursor está a la mitad del recorrido, la resistencia variable es la mitad de la resistencia total.
- Taper Logarítmico (Audio Taper): La resistencia varía de forma logarítmica. Esto se usa en controles de volumen para imitar la respuesta logarítmica del oído humano, proporcionando un ajuste de volumen percibido más uniforme a lo largo de todo el recorrido.
- Taper Logarítmico Inverso: Ofrece un funcionamiento inverso al logarítmico, usado en controles que funcionan en sentido contrario a las agujas del reloj.
Parámetros Clave al Seleccionar un Potenciómetro
Más allá del valor de resistencia total, hay otros parámetros a considerar:
- Potencia Nominal: La máxima potencia que el dispositivo puede disipar sin dañarse.
- Resolución: La precisión del potenciómetro, a menudo expresada como un porcentaje de la resistencia total y el cambio de resistencia causado por cada movimiento incremental del contacto.
- Ruido de Deslizamiento: La cantidad de ruido electrónico producido por el movimiento de las partes de contacto internas.
- Coeficiente de Temperatura: Cómo puede cambiar la resistencia observada en función de la temperatura de operación del dispositivo.
- Vida Mecánica: Cuánto tiempo funcionará el dispositivo según las especificaciones, generalmente expresado como número de ciclos de movimiento.
Símbolos y Marcas Comunes
Los símbolos de los potenciómetros en los diagramas de circuitos varían. El estándar ANSI (americano) es una línea recta con zigzag y una flecha. El estándar IEC (europeo) es un rectángulo entre dos líneas rectas con una flecha. Los dispositivos individuales suelen marcarse con su valor de resistencia exacto (ej. 1K para 1 kΩ) o con un código de tres dígitos (los primeros dos el valor, el último el multiplicador). A menudo se marcan con una letra: 'A' para taper logarítmico, 'B' para lineal, 'C' para logarítmico inverso.
Ventajas y Desventajas
Como cualquier componente, los potenciómetros tienen sus pros y contras:
Ventajas:
- Diseño simple y tecnología probada.
- Bajo costo.
- Amplio rango de valores de resistencia disponibles.
- Operación fácil y eficiente (ajuste manual intuitivo).
Desventajas:
- Ancho de banda limitado.
- Capacidad limitada de manejo de corriente.
- Operación mecánica sujeta a desgaste y contaminación.
- Posible generación de ruido eléctrico durante el ajuste.
Preguntas Antes de la Especificación
Al elegir un potenciómetro para una aplicación, es crucial considerar:
- ¿Cuáles son las especificaciones requeridas (valor de resistencia, rango, capacidad de potencia, etc.)?
- ¿Se necesita funcionalidad rotatoria o deslizante?
- ¿Se requiere un taper lineal o logarítmico?
- ¿Cuál es la vida útil mecánica necesaria?
- ¿Operará en entornos hostiles?
- ¿Qué tamaño y tipo de montaje se necesitan?
Aplicaciones Típicas
Los potenciómetros son comunes en el control de valores en dispositivos de audio y video, como volumen, brillo, contraste y color. También se usan para medir voltaje en equipos de prueba y, de manera importante, para la detección de posición en sistemas de control de procesos y automatización. Su flexibilidad, e incluso la posibilidad de usarlos como reostatos, les ha permitido extenderse más allá de estas aplicaciones comunes para integrarse en casi cualquier aplicación analógica y muchas digitales donde se necesite un control activo de un circuito o recibir retroalimentación de él.
Preguntas Frecuentes (FAQ)
- ¿Qué es exactamente un potenciómetro?
- Es una resistencia eléctrica cuyo valor puede ser variado manualmente. Actúa como un divisor de voltaje.
- ¿Cuál es la función principal de un potenciómetro?
- Ajustar el voltaje de salida en un circuito o medir el potencial eléctrico. Permiten un control continuo sobre una señal analógica.
- ¿En qué se diferencia de un reostato?
- Un potenciómetro tiene tres terminales y se usa principalmente para control de voltaje (divisor de voltaje). Un reostato tiene dos terminales y se usa para control de corriente, manejando generalmente mayores potencias.
- ¿Y de un codificador rotatorio?
- Los potenciómetros son mayormente analógicos y varían la resistencia/voltaje. Los codificadores rotatorios son digitales, convierten el movimiento angular en una señal digital (pulsos o código binario) y requieren circuitería adicional para interpretarlos.
- ¿Qué tipos existen?
- Principalmente analógicos (rotatorios y deslizantes) y digitales. Dentro de los analógicos hay subtipos como trimmers, dual gang, logarítmicos, de varias vueltas, etc.
- ¿Qué es la curva de resistencia (taper)?
- Describe cómo la resistencia varía a medida que se mueve el cursor. Puede ser lineal (cambio constante) o logarítmica (cambio no lineal, usado en audio).
- ¿Dónde se usan comúnmente?
- En controles de volumen, brillo y contraste en equipos electrónicos, como sensores de posición, y en sistemas de automatización y control de procesos.
En Resumen
Los potenciómetros son dispositivos relativamente simples que utilizan tecnología probada para proporcionar la función necesaria de control o medición de voltaje en muchos tipos de dispositivos y sistemas electrónicos. Pueden ofrecer detección y medición precisas de movimiento lineal o rotatorio. Su disponibilidad en una amplia gama de encapsulados, valores, tamaños y diseños garantiza que puedan adaptarse a una vasta variedad de aplicaciones, siendo un componente fundamental en el diseño electrónico.
