Entendiendo SRAM XD y XDR

En el complejo mundo de las bicicletas, la transmisión es uno de los sistemas más críticos y, a menudo, uno de los más confusos. Con la constante evolución de los grupos de componentes, han surgido diversos estándares para los núcleos de rueda libre, esa parte fundamental de la rueda trasera que sostiene el cassette. Shimano HG, Micro Spline, Campagnolo y, por supuesto, SRAM XD y XDR, son términos que todo ciclista puede encontrarse. Navegar por estas opciones es clave para entender la compatibilidad y el rendimiento de tu bicicleta. Este artículo se centra en los estándares de SRAM, el SRAM XD y su variante para carretera, el SRAM XDR, desvelando qué significan y por qué son importantes.

Antes de sumergirnos en los detalles específicos de los estándares SRAM, es esencial comprender qué es un núcleo de rueda libre y cuál es su función principal. El núcleo de rueda libre, a menudo llamado simplemente 'freehub' en inglés, es el componente del buje trasero que alberga el cassette de piñones. Contiene un mecanismo de trinquete o embrague que permite que la rueda trasera gire libremente (cuando no pedaleas o pedaleas hacia atrás) y se enganche para transmitir potencia cuando pedaleas hacia adelante. El cassette se fija al núcleo de rueda libre mediante un anillo de bloqueo roscado, y su montaje o desmontaje generalmente requiere herramientas especiales.

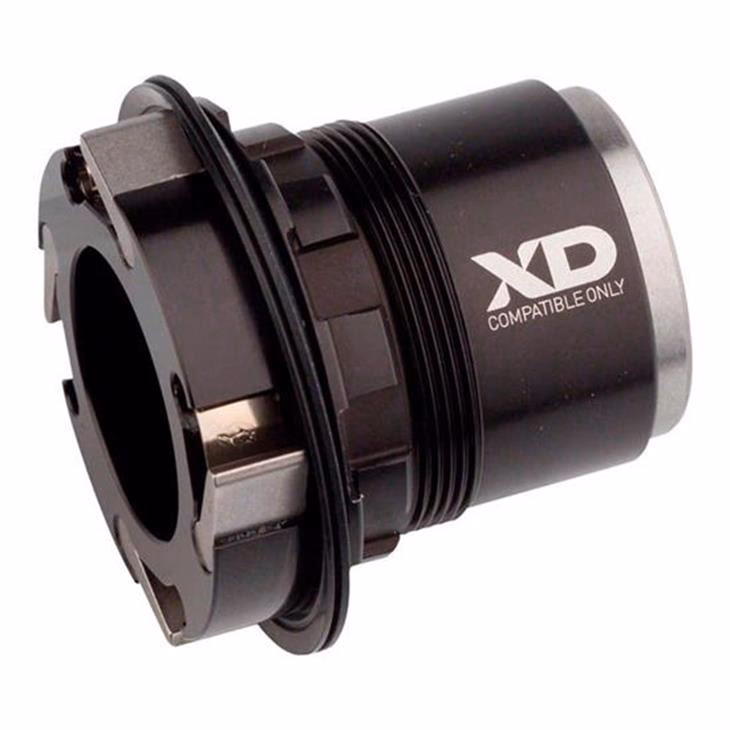

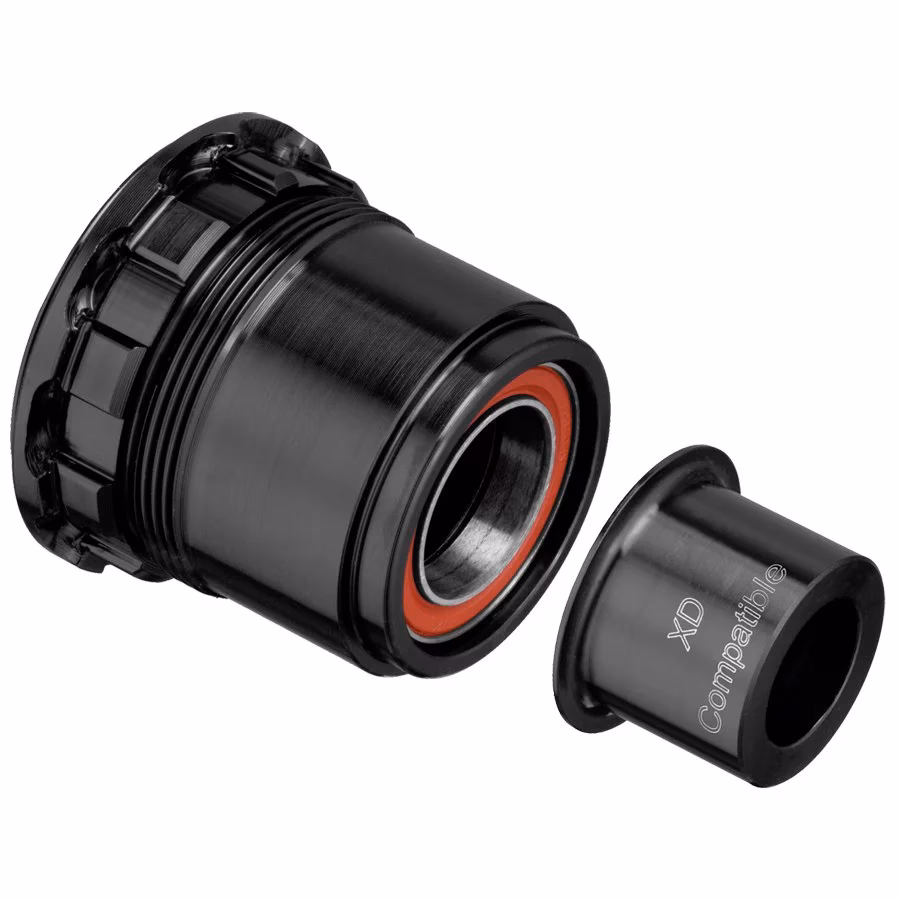

¿Qué es el Núcleo de Rueda Libre SRAM XD (XD Driver)?

El estándar de núcleo de rueda libre SRAM XD, o XD Driver, fue una innovación significativa lanzada por SRAM en 2012, coincidiendo con la introducción de su grupo de alta gama XX1. La idea principal detrás del diseño XD era superar las limitaciones de los núcleos de rueda libre estándar en ese momento (principalmente el estándar Shimano HG) y permitir el uso de un piñón de 10 dientes como el más pequeño del cassette. Los núcleos HG tradicionales tienen un diámetro en el extremo que es mayor que el tamaño físico de un piñón de 10 dientes, lo que impedía montarlos directamente.

SRAM describe su núcleo XD Driver destacando varios beneficios:

• Permite el uso de un piñón de 10 dientes, lo que proporciona un rango de marchas significativamente más amplio en comparación con un piñón de 11 dientes como el más pequeño.
• Soporta el cassette de manera mucho más robusta, especialmente en los piñones grandes y pequeños. Esto mejora la durabilidad de los rodamientos y el eje del buje.
• Elimina el daño por marcado que a menudo ocurre en los cuerpos de núcleo de rueda libre de aluminio con cassettes tradicionales debido a la presión de los piñones individuales.
• Los cassettes XD se instalan y retiran utilizando herramientas y prácticas estándar (la misma llave de anillo de bloqueo).
• Permite la fabricación de cassettes más ligeros con rangos de marchas mucho mayores que los cassettes tradicionales.

En esencia, el diseño del núcleo XD es la respuesta de SRAM para acomodar sus cassettes de 11 y 12 velocidades con piñones de inicio de 10 dientes. La interfaz del cuerpo del núcleo XD proporciona un mejor soporte del eje a través de la ubicación de los rodamientos y una interfaz segura para el cassette que elimina el marcado de las estrías del cuerpo del núcleo, al tiempo que permite rangos de cassette expandidos y menor peso.

Compatibilidad del Núcleo XD

Los núcleos XD Driver están diseñados específicamente para usarse con cassettes SRAM XD. Tienen un diseño distintivo y no son compatibles con cassettes estándar tipo Shimano-style (HG), ni viceversa. Cassettes populares de SRAM como XX1, X01, X1, GX, XX1 Eagle, X01 Eagle y GX Eagle están diseñados para usar un núcleo XD.

SRAM ha licenciado el estándar XD a más de 250 fabricantes de ruedas y bujes, lo que lo convierte en un estándar ampliamente adoptado en el ciclismo de montaña. Para usar un cassette XD, tu buje trasero debe ser compatible con un cuerpo de núcleo XD. Muchos fabricantes ofrecen bujes o kits de conversión a XD, pero es crucial verificar las especificaciones de tu modelo de buje específico.

¿Qué es el Núcleo de Rueda Libre SRAM XDR?

El SRAM XDR es una variante del estándar XD Driver, diseñada específicamente para aplicaciones de carretera. La 'R' en XDR significa 'Road'. Se basa en el exitoso diseño XD para montaña, pero con una diferencia clave en la longitud.

Mientras que el núcleo XD fue diseñado manteniendo el mismo espaciado del buje y las ubicaciones de las bridas que se usaban para los cuerpos de rueda libre HyperGlide compatibles con 8, 9 y 10 velocidades, el núcleo XDR es 1.85 mm más largo. Esta longitud adicional está diseñada para aplicaciones de bujes de carretera y mantiene el mismo espaciado del buje y las ubicaciones de las bridas que se usaban para los cuerpos de rueda libre HyperGlide compatibles con 11 velocidades de carretera.

La mayor longitud del XDR permite que los cassettes de 12 velocidades de carretera de SRAM (y algunos de 11 velocidades) se monten en un cuerpo de núcleo que tiene una longitud similar a la de un núcleo HG de 11 velocidades para carretera. Esto significa que, en muchos casos, puedes cambiar un núcleo HG de 11 velocidades de carretera por un núcleo XDR sin necesidad de re-centrar o 'redish' la rueda.

Compatibilidad entre XD y XDR

Aunque el XDR es 1.85 mm más largo, existe compatibilidad entre ambos estándares. Los cuerpos de núcleo XDR son compatibles con todos los cassettes XD (diseñados para MTB) cuando se instala el cassette con un espaciador de 1.85 mm detrás de él. SRAM ha licenciado tanto el estándar XD como el XDR a un gran número de empresas, lo que asegura su amplia disponibilidad en el mercado.

Comparativa: SRAM XD, SRAM XDR y Shimano HG

Para entender mejor las diferencias y por qué existen estos estándares, veamos una comparación rápida de los tipos de núcleos de rueda libre más comunes:

Como se ve en la tabla, la principal motivación para XD y XDR fue permitir el piñón de 10 dientes y mejorar la interfaz del cassette. La diferencia de longitud entre XD y XDR se relaciona con la necesidad de mantener la línea de cadena y la compatibilidad con el espaciado de bujes existente en MTB (similar a HG 8/9/10v) y carretera (similar a HG 11v carretera).

Beneficios Clave de los Estándares XD y XDR

Más allá de la simple compatibilidad, los estándares XD y XDR ofrecen ventajas tangibles para el ciclista:

• Mayor Rango de Marchas: La posibilidad de usar un piñón de 10 dientes en el extremo pequeño del cassette, combinado con piñones grandes, permite rangos de marchas mucho más amplios. Esto es especialmente útil en MTB para subidas empinadas (con piñones grandes) y para mantener la velocidad en descensos o terrenos llanos (con el 10t). En carretera, también contribuye a rangos más versátiles, especialmente con transmisiones de 1x.
• Durabilidad Mejorada: La forma en que los cassettes XD/XDR se montan en el núcleo reduce la tensión en las estrías del cuerpo del núcleo, eliminando el problema del marcado, especialmente común en núcleos de aluminio con cassettes HG. Además, el mejor soporte del cassette beneficia la vida útil de los rodamientos del buje.
• Potencial de Peso Ligeros: El diseño de los cassettes XD/XDR permite integrar el piñón más pequeño y, a menudo, construir gran parte del cassette a partir de una sola pieza de acero mecanizado (o materiales similares), lo que puede resultar en cassettes más ligeros en comparación con construcciones tradicionales remachadas o con piñones individuales.
• Instalación Sencilla: A pesar de ser un estándar diferente, la instalación y extracción del cassette en un núcleo XD o XDR se realiza con la misma herramienta de anillo de bloqueo que se usa para cassettes HG, lo que simplifica el mantenimiento.

¿Necesitas XDR para 12 Velocidades?

No todas las transmisiones de 12 velocidades requieren un núcleo XDR, pero las transmisiones de carretera de 12 velocidades de SRAM (como SRAM Red eTap AXS, Force eTap AXS, Rival eTap AXS) que usan cassettes con un piñón de 10 dientes sí lo requieren. El diseño XDR fue desarrollado precisamente para permitir que estos cassettes de 12 velocidades con 10t se montaran en bujes de carretera con el espaciado de 11 velocidades existente, evitando la necesidad de re-centrar la rueda. Si tu transmisión de 12 velocidades es de montaña SRAM Eagle con un piñón de 10 dientes, necesitarás un núcleo XD. Si es de otra marca, como Shimano de 12 velocidades (MTB o carretera), probablemente necesites un núcleo Micro Spline o HG (para algunas configuraciones específicas).

¿Todos los Cassettes SRAM Usan un Núcleo XD?

No, no todos los cassettes SRAM usan un núcleo XD. SRAM fabrica o ha fabricado cassettes que utilizan el estándar Shimano HG, especialmente en gamas más bajas o modelos más antiguos (por ejemplo, algunos cassettes de 10 u 11 velocidades sin piñón de 10 dientes). Sin embargo, todos los cassettes SRAM de gama media a alta diseñados para 11 o 12 velocidades que cuentan con un piñón de 10 dientes como el más pequeño (como los mencionados en las familias XX1, X01, X1, GX, y sus variantes Eagle) requieren un núcleo XD (para MTB) o XDR (para carretera).

Preguntas Frecuentes sobre SRAM XD y XDR

¿Cuál es la principal diferencia entre SRAM XD y XDR?

La diferencia principal es la longitud del cuerpo del núcleo de rueda libre. El XDR es 1.85 mm más largo que el XD. Esto se debe a que el XD fue diseñado para bujes con espaciado de MTB (similar a HG 8/9/10v), mientras que el XDR fue diseñado para bujes de carretera con espaciado de 11 velocidades (similar a HG 11v carretera).

¿Puedo usar un cassette XD en un núcleo XDR?

Sí, puedes usar un cassette XD (para MTB) en un núcleo XDR (para carretera), pero necesitas instalar un espaciador de 1.85 mm detrás del cassette antes de apretar el anillo de bloqueo. Esto compensa la longitud adicional del núcleo XDR.

¿Puedo usar un cassette XDR en un núcleo XD?

No, no puedes usar un cassette XDR en un núcleo XD. Los cassettes XDR son más largos de lo que el cuerpo del núcleo XD puede acomodar.

¿Cómo sé si mi buje es compatible con XD o XDR?

Debes verificar las especificaciones del fabricante de tu buje o rueda. Muchos fabricantes ofrecen versiones de sus bujes compatibles con XD o XDR, o venden cuerpos de núcleo de rueda libre de repuesto para convertir bujes existentes.

¿Necesito herramientas especiales para instalar o quitar un cassette XD/XDR?

No, la instalación y extracción de un cassette XD o XDR se realiza con las mismas herramientas estándar (una llave de cadena o látigo y una llave para anillo de bloqueo) que se utilizan para los cassettes Shimano HG.

Conclusión

Los estándares de núcleo de rueda libre SRAM XD y XDR son componentes cruciales en las transmisiones modernas de SRAM, especialmente aquellas que buscan ofrecer el rango de marchas más amplio posible mediante el uso de un piñón de 10 dientes. Entender qué significan, sus diferencias y su compatibilidad es fundamental para elegir los componentes correctos y mantener tu bicicleta funcionando de manera óptima. Si bien la variedad de estándares puede parecer abrumadora al principio, tanto XD como XDR representan avances técnicos diseñados para mejorar el rendimiento, la durabilidad y la versatilidad de la transmisión de tu bicicleta, ya sea en la montaña o en la carretera.
