17/08/2022

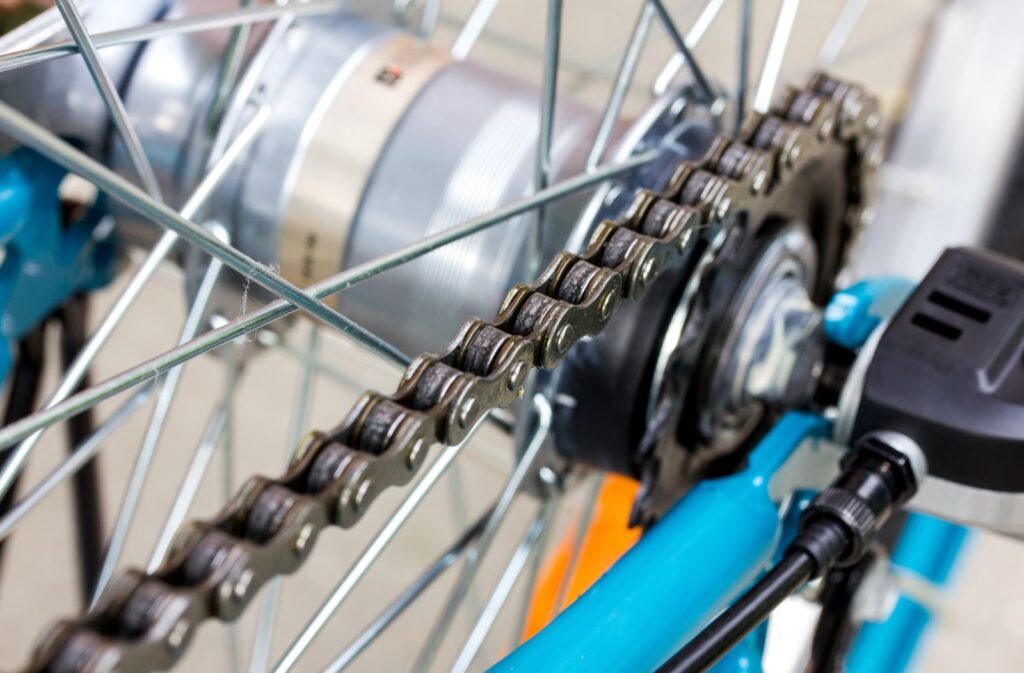

El buje de tres velocidades es un componente clásico y fascinante de la ingeniería ciclista. A menudo pasado por alto en la era de las múltiples marchas externas, este sistema compacto y duradero ha impulsado bicicletas durante décadas y sirve como base para muchos bujes internos modernos. A diferencia de los sistemas de cambio de marchas con desviador que exponen los engranajes al exterior, el buje de tres velocidades aloja toda su compleja maquinaria dentro de una carcasa sellada, protegiéndola de los elementos y el desgaste.
https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD
Comprender cómo funciona este ingenioso dispositivo nos revela la elegancia de su diseño. Aunque parezca una simple pieza cilíndrica unida a la rueda trasera, en su interior reside un sofisticado mecanismo capaz de alterar la relación entre la velocidad a la que pedaleamos (a través del plato y la cadena) y la velocidad a la que gira la rueda trasera.
El Corazón del Sistema: Engranajes Planetarios
La magia de un buje de tres velocidades reside en el uso de un sistema de engranajes planetarios. Este tipo de tren de engranajes es increíblemente eficiente y permite una distribución compacta de múltiples relaciones de marcha. Un sistema planetario básico consta de tres elementos principales:
- Engranaje Solar (Sun Gear): Situado en el centro del sistema.
- Engranajes Planetarios (Planet Gears): Varios engranajes más pequeños que orbitan alrededor del engranaje solar.
- Portaplanetas (Planet Carrier): Una estructura que mantiene unidos a los engranajes planetarios y les permite girar alrededor del engranaje solar.
- Corona o Anillo (Ring Gear): Un engranaje con dientes internos que rodea a todo el conjunto.
En el contexto de un buje de tres velocidades, estos componentes están interconectados de manera específica. Típicamente, el engranaje solar está fijo al eje de la rueda (que no gira). La fuerza del pedaleo, transmitida por la cadena a través del piñón trasero (sprocket), se aplica al portaplanetas, haciéndolo girar. Este movimiento del portaplanetas hace que los engranajes planetarios giren sobre sí mismos y, al mismo tiempo, giren alrededor del engranaje solar fijo. Los engranajes planetarios, al girar, interactúan con la corona. La forma en que estos elementos se conectan o desconectan a la carcasa exterior del buje (que está unida a la rueda) es lo que determina la velocidad.
El Mecanismo de Cambio
El ciclista selecciona la velocidad deseada mediante una palanca de cambio, generalmente montada en el manillar. Esta palanca está conectada a un cable que, al ser tensado o aflojado, acciona un mecanismo dentro del buje.
El cable tira de una pequeña palanca o brazo conectado al buje. Este brazo a su vez empuja o tira de un perno o varilla que recorre el interior del eje hueco de la rueda. Este perno está conectado directamente al conjunto del sistema de engranajes planetarios. Al mover el perno hacia un lado u otro, se fuerza al sistema de engranajes a desplazarse lateralmente dentro del buje.
Este desplazamiento lateral es crucial. Dependiendo de la posición del sistema de engranajes, diferentes componentes (el portaplanetas o la corona) se acoplan o desacoplan mediante trinquetes y estrías a la carcasa exterior del buje, que es la que impulsa la rueda. Es este acoplamiento o desacoplamiento lo que altera la forma en que la rotación del piñón (conectado al portaplanetas) se transmite a la carcasa del buje (y por tanto a la rueda), cambiando así la relación de transmisión.
Las Tres Velocidades y Sus Relaciones
Un buje de tres velocidades ofrece, como su nombre indica, tres relaciones de transmisión distintas, que se logran modificando la forma en que los engranajes planetarios, el portaplanetas y la corona interactúan y se conectan a la carcasa del buje y al piñón de entrada:
Velocidad 1 (Baja): Esta es la marcha más "corta", ideal para subir pendientes o arrancar desde parado. En esta configuración, el sistema de engranajes reduce la velocidad de rotación del piñón antes de transmitirla a la rueda. Esto significa que por cada vuelta del piñón, la rueda da menos de una vuelta. Es una relación de desmultiplicación. Un ejemplo común de relación en esta velocidad es 4:3 (por cada 4 vueltas del piñón, la rueda da 3). Ofrece más fuerza de pedaleo a cambio de menos velocidad.
Velocidad 2 (Directa): Esta es la marcha 1:1. En esta configuración, el sistema de engranajes planetarios generalmente se bloquea internamente de manera que el piñón de entrada impulsa la carcasa del buje directamente, sin pasar por la reducción o multiplicación de los engranajes planetarios. Por cada vuelta del piñón, la rueda da exactamente una vuelta. Es la relación más directa y suele ser la más eficiente.
Velocidad 3 (Alta): Esta es la marcha más "larga", diseñada para llanear o ir cuesta abajo a mayor velocidad. En esta configuración, el sistema de engranajes multiplica la velocidad de rotación del piñón antes de transmitirla a la rueda. Por cada vuelta del piñón, la rueda da más de una vuelta. Es una relación de multiplicación. Un ejemplo común de relación es 3:4 (por cada 3 vueltas del piñón, la rueda da 4). Permite ir más rápido con la misma cadencia de pedaleo, pero requiere más esfuerzo.
| Velocidad | Tipo de Relación | Uso Típico |
|---|---|---|
| 1 (Baja) | Desmultiplicación (< 1:1) | Subidas, arrancar, baja velocidad |
| 2 (Directa) | Directa (1:1) | Llaneo, velocidad constante |
| 3 (Alta) | Multiplicación (> 1:1) | Llaneo rápido, bajadas |
Ventajas y Aplicaciones
Los bujes de tres velocidades, al igual que los bujes internos en general, tienen varias ventajas distintivas:
- Protección: Al estar sellados dentro del buje, los engranajes están protegidos de la suciedad, el agua y los golpes, lo que los hace ideales para entornos urbanos, climas adversos o simplemente para ciclistas que prefieren bajo mantenimiento.
- Cambio en Parado: Una gran ventaja, especialmente en tráfico urbano con paradas frecuentes, es la capacidad de cambiar de marcha mientras la bicicleta está completamente detenida. Con un sistema de desviador externo, debes estar pedaleando para cambiar.
- Estética Limpia: No tienen desviadores ni múltiples piñones visibles, lo que resulta en una apariencia más limpia y minimalista.
- Durabilidad: Su diseño protegido y robusto a menudo les confiere una larga vida útil.
Si bien fueron muy populares antes de la década de 1970, hoy en día los bujes de tres velocidades se encuentran principalmente en bicicletas urbanas, bicicletas de paseo clásicas y algunas bicicletas plegables. Su simplicidad, durabilidad y la capacidad de realizar el cambio de marcha parado los hacen muy adecuados para el ciclismo en ciudad con muchas intersecciones y semáforos.
Es importante destacar que la eficiencia de un buje interno como este, si bien generalmente es muy buena (típicamente entre el 94% y el 98% en buen estado), puede ser ligeramente inferior a la de un sistema de desviador externo limpio y bien lubricado, especialmente en las marchas no directas (1 y 3), debido a la fricción adicional de los engranajes planetarios. La presencia de buenos rodamientos es fundamental para minimizar esta pérdida de eficiencia.
Preguntas Frecuentes
¿Puedo cambiar de marcha con un buje de 3 velocidades si estoy parado?
Sí, esta es una de sus principales ventajas. Puedes cambiar entre las tres velocidades incluso si no estás pedaleando, lo cual es muy útil en tráfico urbano.
¿Requieren mantenimiento?
Requieren menos mantenimiento que los sistemas de desviador externos debido a que los engranajes están protegidos. Sin embargo, no son completamente libres de mantenimiento. Ocasionalmente pueden necesitar lubricación interna, aunque la frecuencia depende del modelo y del uso. Los rodamientos deben estar en buen estado para asegurar la eficiencia.
¿Son eficientes?
Sí, son bastante eficientes, generalmente entre el 94% y el 98% en buen estado. La marcha directa (1:1) suele ser la más eficiente.
¿Cuántas relaciones de marcha hay?
Estos bujes ofrecen específicamente tres relaciones de transmisión distintas.
¿Son pesados?
Generalmente, un buje de 3 velocidades puede ser ligeramente más pesado que un buje trasero de una sola velocidad o un buje con un cassette y desviador básicos, debido a la complejidad de los engranajes internos.
En resumen, el buje de tres velocidades es un ejemplo brillante de cómo la ingeniería inteligente puede empaquetar complejidad funcional en un espacio reducido. Su diseño basado en el sistema de engranajes planetarios, su mecanismo de cambio interno y sus ventajas prácticas como la capacidad de cambiar en parado y la protección contra los elementos, aseguran que este clásico componente siga siendo una opción válida y apreciada en el mundo del ciclismo, especialmente para aquellos que valoran la fiabilidad y la simplicidad en sus desplazamientos urbanos.
