¿Qué es un Manómetro Digital? Guía Completa

En el vasto universo de la medición industrial y técnica, la presión es una magnitud fundamental que requiere ser monitoreada con exactitud. Los manómetros han sido tradicionalmente los instrumentos encargados de esta tarea, pero la era digital ha traído consigo una evolución significativa: el manómetro digital. Este dispositivo representa un avance notable, ofreciendo mediciones precisas y fáciles de interpretar en una pantalla integrada.

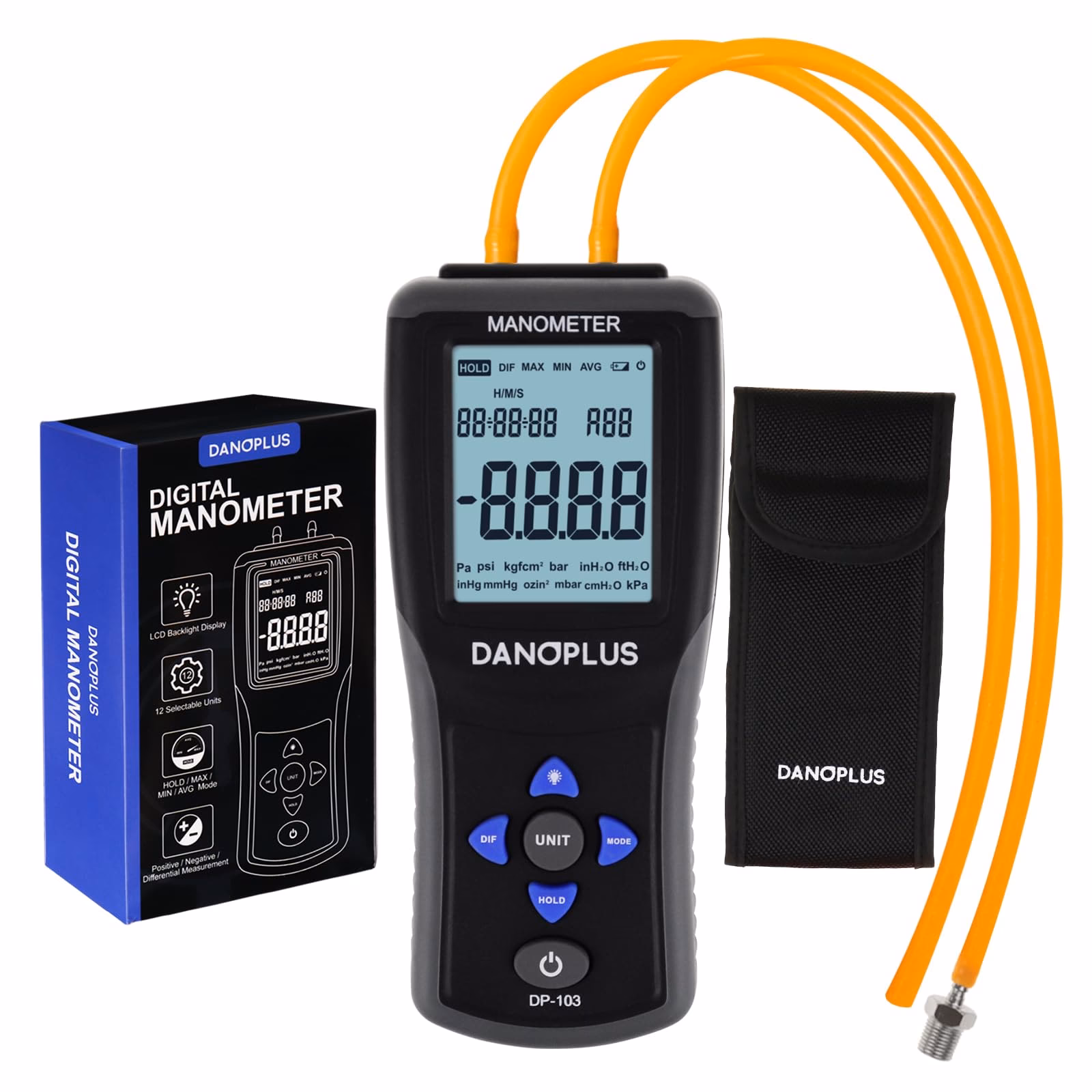

Un manómetro digital es un instrumento diseñado para medir y visualizar la presión en diversos sistemas. A diferencia de sus contrapartes analógicas, que utilizan mecanismos mecánicos y agujas para mostrar la lectura, los manómetros digitales convierten la presión detectada por un sensor en una señal eléctrica que luego se muestra como un valor numérico en una pantalla, generalmente LCD o LED. Esta tecnología permite una lectura directa, clara y, sobre todo, muy precisa. Su versatilidad les permite ser utilizados tanto en instalaciones fijas, monitoreando continuamente la presión de un sistema, como en aplicaciones móviles, donde se requiere realizar mediciones puntuales o calibraciones en diferentes lugares.

¿Cómo Funciona un Manómetro Digital?

El funcionamiento básico de un manómetro digital se centra en un sensor de presión interno, a menudo un sensor piezorresistivo o capacitivo, que detecta la presión aplicada. Este sensor genera una señal eléctrica proporcional a la presión. Un microprocesador dentro del dispositivo procesa esta señal, la convierte a un formato digital y la muestra en la pantalla. La calibración digital permite que estos instrumentos ofrezcan una precisión muy alta en diferentes rangos de medición, lo que los hace indispensables en aplicaciones críticas donde la exactitud es primordial.

Ventajas Clave del Manómetro Digital

La adopción de manómetros digitales frente a los analógicos se debe a sus numerosas ventajas. La más destacada es su elevada precisión. La lectura digital elimina el error de paralaje y la interpretación subjetiva de la posición de una aguja, proporcionando un valor numérico exacto. La visualización digital es clara y sencilla de leer, incluso a distancia o en condiciones de poca luz, lo que agiliza el proceso de toma de datos y reduce la posibilidad de errores de lectura.

Otra ventaja significativa es la durabilidad. Los manómetros digitales no poseen las delicadas partes mecánicas (engranajes, pivotes, enlaces) que son susceptibles al desgaste, la vibración y la condensación, problemas comunes en los manómetros analógicos. El elemento de medición digital es menos propenso a deformarse en situaciones de sobrepresión dentro de su rango especificado. Esto se traduce en una vida útil más larga y una mayor fiabilidad operativa, especialmente en entornos industriales exigentes.

Además, muchos modelos digitales ofrecen funciones adicionales que no están disponibles en los analógicos, como la retención de lectura máxima/mínima, la tara (puesta a cero) o la posibilidad de cambiar entre diferentes unidades de presión (bar, psi, mbar, etc.) sin necesidad de conversiones manuales, lo que ahorra tiempo y evita errores.

Aplicaciones y Sectores de Uso

Los manómetros digitales son herramientas extremadamente versátiles, utilizadas para medir tanto la presión manométrica (la presión relativa a la presión atmosférica) como la presión absoluta (la presión relativa a un vacío perfecto). Sus ámbitos de aplicación son muy diversos y abarcan múltiples industrias:

• Industria Automotriz: Fundamentales para medir con precisión la presión de los neumáticos, la presión del aceite, la presión del combustible y en sistemas de aire acondicionado.
• Industria Aeroespacial: Utilizados en pruebas de presión de cabinas, sistemas hidráulicos y neumáticos de aeronaves, donde la fiabilidad y precisión son críticas.
• Industria del Petróleo y Gas: Esenciales para monitorear la presión en tuberías, bombas, tanques y otros equipos en refinerías, plataformas y oleoductos.
• Industrias de Mantenimiento y Servicios: Ampliamente empleados para la calibración de otros instrumentos de medición de presión directamente en el lugar de trabajo, así como para diagnósticos y resolución de problemas en sistemas presurizados.
• Ingeniería Médica: Aplicaciones que requieren mediciones precisas de presión, como la medición de la tensión arterial, la presión en sistemas de suministro de gases medicinales o en equipos de diálisis.
• Talleres de Medición y Control: Utilizados como patrones de referencia o instrumentos de alta precisión para la calibración y verificación de otros manómetros.
• Aseguramiento de la Calidad: Implementados en procesos de producción para garantizar que los componentes o sistemas cumplen con las especificaciones de presión requeridas.

Manómetros Digitales con Data Logger

Una característica avanzada que ofrecen algunos modelos de manómetros digitales es la capacidad de registrar datos (data logger) de manera integrada. Estos dispositivos permiten configurar la frecuencia con la que se registran los valores medidos, pudiendo capturar hasta 50 lecturas por segundo en algunos casos. Esta funcionalidad es invaluable para monitorear sistemas a lo largo del tiempo, analizar tendencias de presión, realizar pruebas de fugas prolongadas o documentar procesos que requieren un registro detallado de las variaciones de presión. Los datos registrados pueden descargarse posteriormente para su análisis en un ordenador, a menudo a través de conexiones USB o inalámbricas como Bluetooth.

Criterios para Seleccionar el Manómetro Digital Adecuado

Elegir el manómetro digital correcto para una aplicación específica requiere considerar varios factores técnicos y operativos. Una selección cuidadosa garantiza obtener mediciones precisas y un rendimiento fiable a largo plazo:

• Clase de Precisión: Es un factor fundamental. Indica la desviación máxima permitida del valor medido respecto al valor real, expresada como porcentaje del rango total de medición. Por ejemplo, un manómetro con rango de 0 a 100 bar y clase de precisión del 1% garantiza que cualquier lectura estará dentro de ±1 bar del valor verdadero. Se debe seleccionar una clase de precisión acorde con la criticidad de la medición.
• Rango de Presión: El rango del manómetro debe cubrir las presiones esperadas en la aplicación. Es crucial no seleccionar un rango demasiado amplio, ya que esto puede reducir la resolución y la precisión en el rango de operación típico. Tampoco debe ser demasiado pequeño, para evitar daños por sobrepresión. Lo ideal es que la presión normal de operación se encuentre en la parte media del rango del instrumento.
• Tipo de Pantalla: Los tipos de pantalla más comunes son LCD (cristal líquido) y LED (diodo emisor de luz). Las pantallas LCD son generalmente más eficientes energéticamente, ideales para dispositivos a batería, mientras que las pantallas LED ofrecen mejor visibilidad en condiciones de baja luz. La elección dependerá del entorno de uso.
• Señal de Salida: Algunos manómetros digitales, o instrumentos híbridos como los intelliGAUGE®, combinan la indicación digital (o analógica en el caso de los híbridos) con una señal de salida eléctrica (por ejemplo, 4-20 mA o 0-10V). Esta señal permite integrar la medición de presión en sistemas de control, PLCs o sistemas de adquisición de datos.
• Ámbito de Aplicación y Protección IP: El entorno donde se utilizará el manómetro es crucial. Si estará expuesto a humedad, polvo, productos químicos corrosivos o vibraciones, se debe seleccionar un modelo con la protección adecuada. El índice de Protección IP (Ingress Protection) especifica el grado de protección contra la entrada de sólidos y líquidos. También es importante considerar si se necesita un instrumento fijo o móvil.
• Unidades de Presión: La mayoría de los manómetros digitales modernos permiten seleccionar y mostrar la lectura en diferentes unidades de presión (bar, psi, mbar, kPa, MPa, etc.). Esto elimina la necesidad de conversiones manuales, que son propensas a errores.
• Velocidad de Medición: En aplicaciones donde la presión cambia rápidamente o se requiere capturar picos de presión, la velocidad de medición (cuántas lecturas por segundo realiza el instrumento) es un parámetro importante a considerar. Una mayor velocidad permite un análisis más detallado y preciso de las variaciones de presión.
• Certificación: Para aplicaciones críticas o requisitos de calidad, puede ser necesaria una certificación de calibración. Algunos fabricantes ofrecen certificados de calibración emitidos por laboratorios acreditados (como acreditaciones DAkkS según DIN EN ISO/IEC 17025), que garantizan la trazabilidad y exactitud de la medición.
• Funciones Adicionales: Considere si necesita características como registro de datos (data logger), comunicación inalámbrica (Bluetooth, WIKA-Wireless), memoria interna, software para análisis de datos, indicación gráfica (barras), o funciones específicas para pruebas de fugas.

Funciones Típicas de un Manómetro Digital Moderno

Más allá de la simple visualización numérica, los manómetros digitales modernos incorporan una serie de funciones que mejoran su utilidad. Por ejemplo, algunos modelos muestran no solo el valor numérico de la presión, sino también un gráfico de barras en pantalla que indica visualmente el aumento o disminución de la presión, similar a la aguja de un manómetro analógico pero con la precisión digital. La interfaz de usuario suele ser intuitiva, a menudo controlada por unos pocos botones. La conectividad, como Bluetooth, permite configurar el dispositivo o descargar datos a través de una aplicación móvil, facilitando la gestión de las mediciones. La autonomía de la batería es un factor importante para la portabilidad, con modelos capaces de ofrecer miles de horas de funcionamiento continuo. La disponibilidad de diferentes conexiones roscadas asegura la compatibilidad con una amplia gama de sistemas presurizados.

Manómetro Digital vs. Manómetro Analógico: Una Comparación

Aunque los manómetros analógicos han servido bien durante décadas y siguen siendo adecuados para muchas aplicaciones generales, los manómetros digitales ofrecen ventajas significativas en precisión, facilidad de lectura y durabilidad, especialmente en entornos desafiantes. Aquí una tabla comparativa basada en la información proporcionada:

Los fallos comunes en manómetros analógicos, como los causados por la vibración del tubo o la condensación de agua que puede congelarse y dañar el mecanismo, son problemas que los manómetros digitales mitigan en gran medida. Los manómetros analógicos con relleno de aceite o glicerina intentan amortiguar la vibración y evitar la condensación, pero los digitales, al no tener partes mecánicas móviles delicadas, son inherentemente más resistentes a estas influencias externas. Sin embargo, los manómetros digitales requieren una fuente de energía (baterías o alimentación externa), lo cual es una consideración a tener en cuenta frente a la naturaleza puramente mecánica de los analógicos.

Preguntas Frecuentes sobre Manómetros Digitales

A continuación, respondemos algunas preguntas comunes sobre estos instrumentos:

¿Son los manómetros digitales más precisos que los analógicos?
Sí, generalmente los manómetros digitales ofrecen una mayor precisión debido a la lectura directa del valor digital y la eliminación de errores de interpretación. Su calibración electrónica permite alcanzar clases de precisión muy elevadas.

¿Para qué tipo de presiones sirven?
Sirven para medir tanto presión manométrica (relativa a la atmósfera) como presión absoluta (relativa al vacío), dependiendo del sensor y diseño del modelo específico.

¿Necesitan batería?
Sí, la mayoría de los manómetros digitales portátiles funcionan con baterías (pilas alcalinas, recargables, etc.). Algunos modelos fijos pueden requerir alimentación externa.

¿Pueden registrar datos?
Muchos modelos de gama media y alta incluyen la función de data logger integrado, permitiendo registrar lecturas a intervalos configurables para análisis posterior.

¿Cómo se calibran?
La calibración de un manómetro digital se realiza comparando sus lecturas con un patrón de presión más preciso en puntos de presión conocidos. Este proceso suele requerir equipos de calibración especializados y puede ser realizado por laboratorios acreditados para obtener un certificado oficial.

¿Son resistentes a entornos difíciles?
Existen modelos diseñados con diferentes grados de protección IP y materiales resistentes para soportar condiciones adversas como humedad, polvo, vibraciones o exposición a ciertos productos químicos. Es importante verificar las especificaciones del fabricante.

En conclusión, los manómetros digitales son herramientas de medición de presión avanzadas que ofrecen una precisión, facilidad de uso y durabilidad superiores en comparación con los manómetros analógicos tradicionales. Su amplia gama de aplicaciones en diversas industrias y las funciones adicionales que incorporan los convierten en instrumentos indispensables para profesionales que requieren mediciones fiables y eficientes.
