Horquillas y Juegos Dirección: Tallas y Ajuste

La parte frontal de tu bicicleta, compuesta principalmente por la horquilla y el juego de dirección, es fundamental para la dirección y la seguridad. Entender cómo funcionan, cuáles son sus tamaños y cómo mantenerlos ajustados correctamente es vital para cualquier ciclista. A menudo surgen dudas sobre las medidas, especialmente con términos como 1 1/8 pulgadas, y cómo asegurar que todo el conjunto funcione sin problemas ni holguras. Este artículo te guiará a través de estos aspectos esenciales.

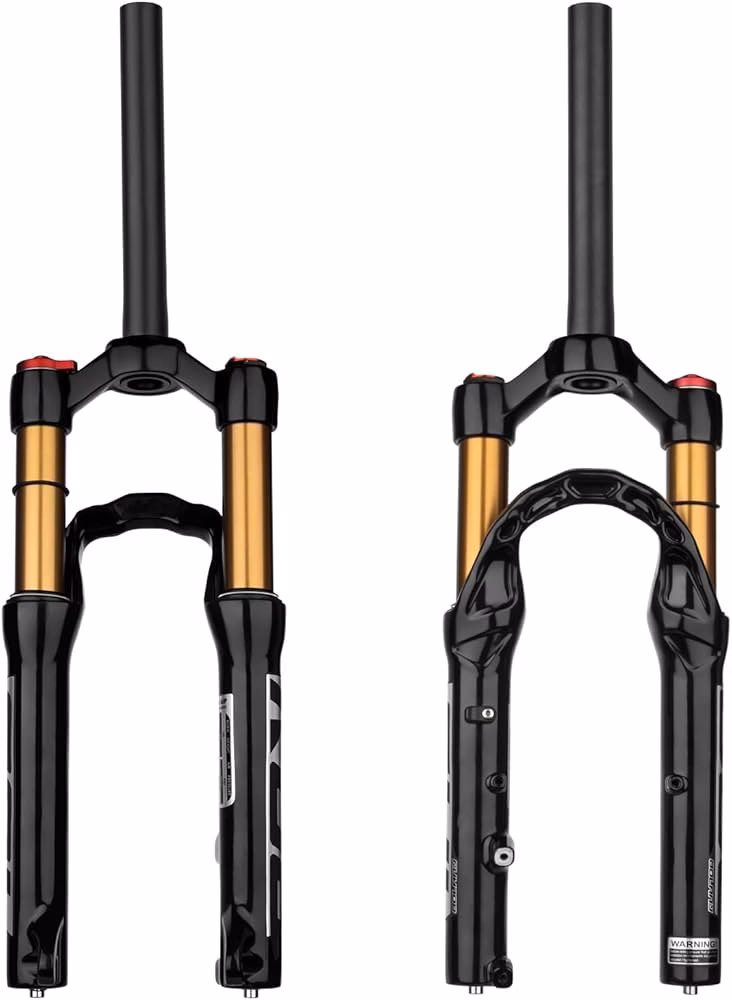

Entendiendo las Tallas de la Horquilla: Pulgadas a Milímetros

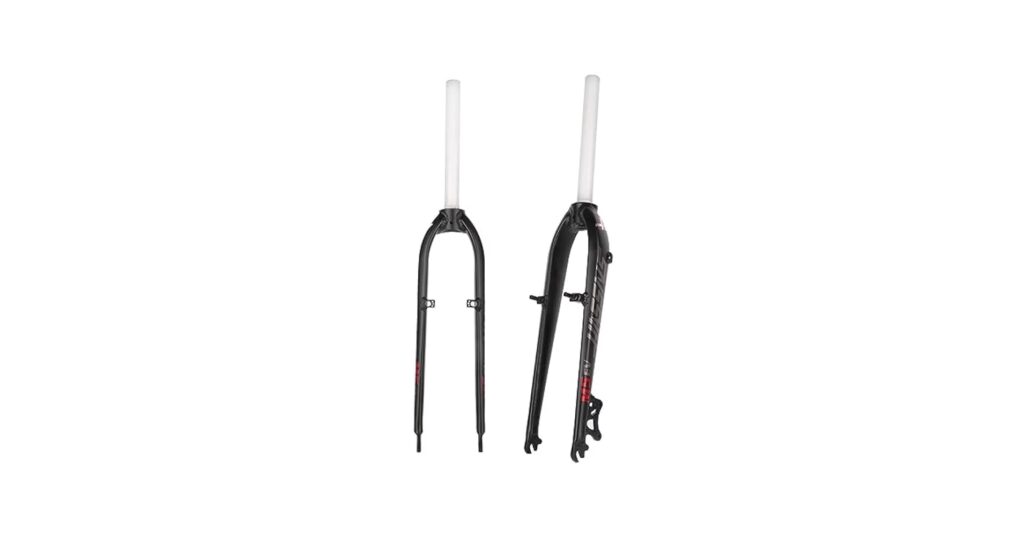

Uno de los tamaños de horquilla más comunes que encontrarás es el de 1 1/8 pulgadas. Esta medida se refiere al diámetro del tubo de dirección de la horquilla, la parte que pasa a través del cuadro de la bicicleta y se sujeta con la potencia. Para comprenderlo completamente en un sistema métrico, es útil conocer la conversión:

• 1 pulgada equivale aproximadamente a 25.4 milímetros.
• 1/8 de pulgada equivale a 25.4 mm / 8 = 3.175 milímetros.
• Por lo tanto, 1 1/8 pulgadas es igual a 25.4 mm + 3.175 mm = 28.575 milímetros.

En la práctica y en la industria ciclista, esta medida se redondea y se conoce comúnmente como 28.6 milímetros. Este es el diámetro estándar para la parte superior del tubo de dirección en la mayoría de las horquillas modernas, tanto rectas como cónicas.

Tipos de Tubos de Dirección de Horquilla

Aunque 1 1/8 pulgadas (28.6 mm) es un tamaño clave, existen principalmente dos tipos de tubos de dirección en el mercado actual:

• Tubo de Dirección Recto (Straight): Este tipo mantiene el mismo diámetro a lo largo de toda su longitud. El diámetro estándar es de 1 1/8 pulgadas (28.6 mm) tanto en la parte superior (donde se sujeta la potencia) como en la parte inferior (donde se asienta el cono del juego de dirección).
• Tubo de Dirección Cónico (Tapered): Este tipo comienza con un diámetro de 1 1/8 pulgadas (28.6 mm) en la parte superior y se ensancha gradualmente hacia abajo, terminando con un diámetro mayor en la base, justo encima de la corona de la horquilla. El diámetro inferior más común para los tubos cónicos es de 1.5 pulgadas, que equivale a 38.1 milímetros. Sin embargo, el asiento del cono en la horquilla cónica suele tener un diámetro de 40 milímetros para encajar con los juegos de dirección cónicos correspondientes. Este diseño cónico proporciona mayor rigidez y resistencia en la parte inferior, donde las fuerzas son mayores, mejorando la precisión de la dirección y la durabilidad.

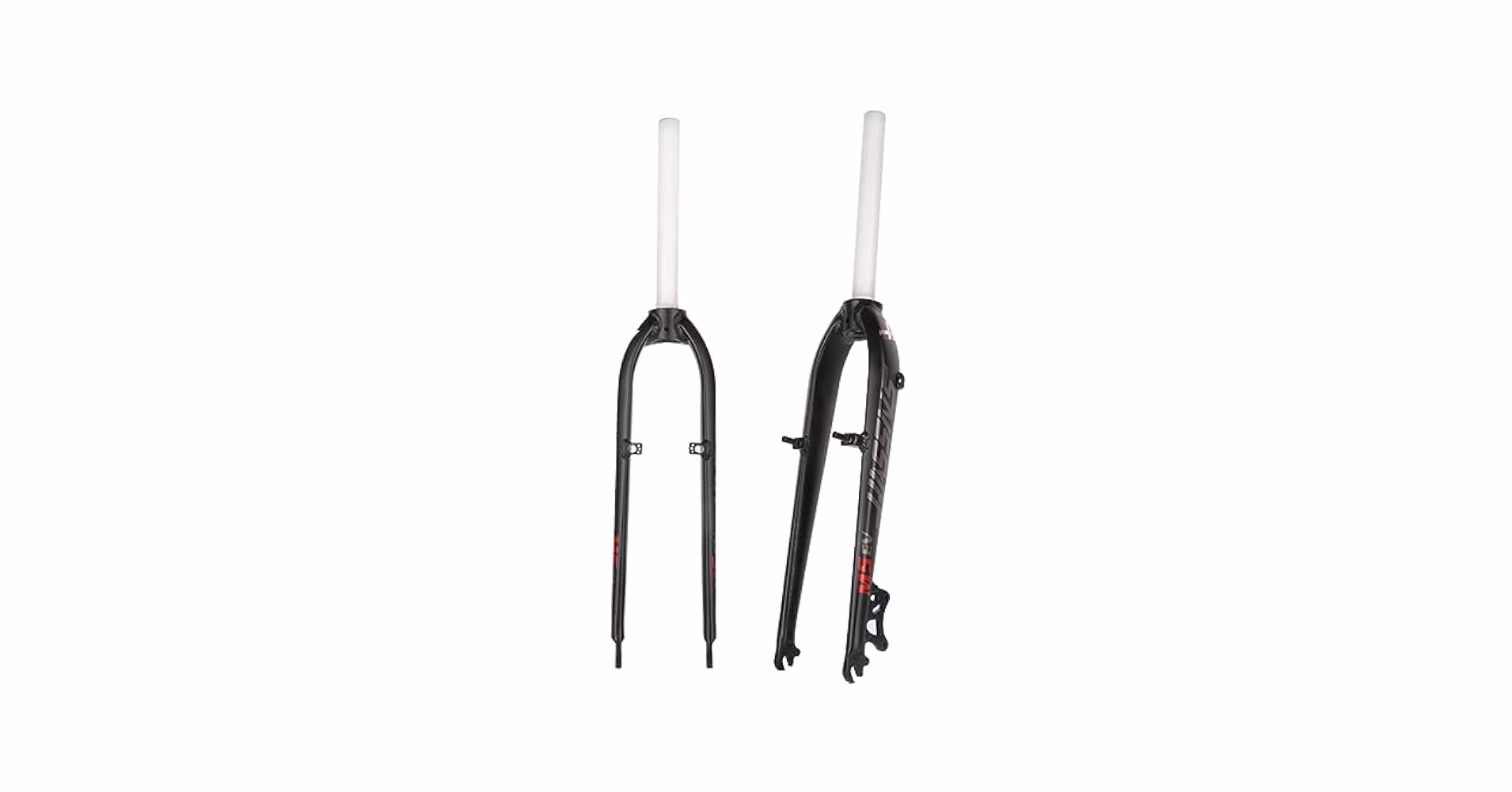

Cómo Saber el Diámetro de Tu Horquilla

Determinar el diámetro exacto del tubo de dirección de tu horquilla es crucial para elegir el juego de dirección compatible o simplemente para conocer tu bicicleta. La forma más precisa de hacerlo es utilizando un calibrador (pie de rey). Deberás medir en dos puntos clave:

1. Parte Superior: Mide el diámetro externo del tubo de dirección justo por debajo de donde se instalaría la potencia. Aquí deberías obtener una medida cercana a 28.6 mm si tu horquilla es de 1 1/8 pulgadas (recta o cónica).
2. Parte Inferior (Asiento del Cono): Mide el diámetro externo del tubo de dirección justo por encima de la corona de la horquilla. Esta es la parte donde se asienta el cono inferior del juego de dirección. Si tu horquilla es recta de 1 1/8 pulgadas, esta medida será de aproximadamente 30 mm (debido al asiento del cono). Si tu horquilla es cónica, esta medida será de aproximadamente 40 mm.

Comparando las medidas superior e inferior, podrás confirmar si tu horquilla es recta (28.6 mm arriba, ~30 mm abajo) o cónica (28.6 mm arriba, ~40 mm abajo).

Tabla Comparativa de Diámetros Comunes

Es importante notar que existen adaptadores, como los reductores de cono, que permiten instalar una horquilla recta de 1 1/8 pulgadas en un cuadro diseñado para una horquilla cónica. Sin embargo, no es posible instalar una horquilla cónica en un cuadro diseñado solo para horquilla recta.

La Importancia del Ajuste de la Precarga del Juego de Dirección

Una vez que la horquilla está en el cuadro con el juego de dirección instalado, la correcta función de la dirección depende en gran medida del ajuste de la precarga. La precarga es la tensión aplicada al conjunto del juego de dirección (rodamientos y cazoletas) mediante el tornillo superior que pasa a través del tapón de la potencia y se enrosca en la araña dentro del tubo de dirección de la horquilla.

El propósito de la precarga es eliminar cualquier holgura o juego entre el tubo de dirección de la horquilla y el tubo de dirección del cuadro, permitiendo al mismo tiempo que la horquilla gire suavemente dentro de los rodamientos. Un ajuste incorrecto de la precarga puede causar problemas de rendimiento y, lo que es más importante, daños a los componentes.

¿Cuánta Precarga Aplicar?

A diferencia de muchos otros tornillos en la bicicleta, el tornillo de precarga del juego de dirección generalmente no tiene una especificación de torque exacta en Newton-metros. Esto se debe a que la cantidad de tensión necesaria puede variar ligeramente dependiendo del tipo de juego de dirección, el estado de los rodamientos y otros factores. En lugar de un valor de torque fijo, el ajuste se basa en la 'sensación' y en la ausencia de juego.

Aquí te explicamos cómo identificar si la precarga es correcta y cómo ajustarla:

Síntomas de Precarga Incorrecta:

• Demasiada Precarga: Si el tornillo de precarga está demasiado apretado, los rodamientos del juego de dirección estarán bajo una tensión excesiva. Esto hará que el manillar no gire suavemente y que la dirección se sienta dura o 'pegajosa'. Rodar con demasiada precarga puede dañar prematuramente los rodamientos.
• Poca Precarga: Si el tornillo de precarga no está lo suficientemente apretado, habrá juego o movimiento entre el tubo de dirección de la horquilla y el tubo de dirección del cuadro. Esto se siente como un 'clonk' o traqueteo al frenar o mover la bicicleta. Rodar con juego desgasta rápidamente los rodamientos, el tubo de dirección de la horquilla y el propio cuadro.

Cómo Ajustar y Verificar la Precarga:

1. Primero, asegúrate de que los tornillos de la potencia que aprietan el tubo de dirección de la horquilla estén ligeramente flojos. La potencia debe poder deslizarse hacia arriba o hacia abajo en el tubo de dirección de la horquilla con un poco de resistencia, y la horquilla debe poder girar libremente.
2. Aprieta gradualmente el tornillo superior del tapón de la potencia. Este es el tornillo de precarga. No necesitas mucha fuerza; a menudo, solo unas pocas vueltas son suficientes.
3. Verifica el Juego: Para comprobar si hay juego, pon la bicicleta en el suelo. Sujeta firmemente el freno delantero con una mano. Con la otra mano (o simplemente sintiendo), mueve la bicicleta hacia adelante y hacia atrás. Si hay juego, lo sentirás como un movimiento o un 'clonk' en la parte delantera. También puedes observar el espacio entre la tapa superior del juego de dirección (o los espaciadores) y el tubo de dirección del cuadro; si hay juego, verás un pequeño movimiento en esta zona al balancear la bicicleta. Si detectas juego, aprieta un poco más el tornillo de precarga y repite la prueba.
4. Verifica la Suavidad de la Dirección: Una vez que no sientas juego, levanta la rueda delantera del suelo y gira el manillar de lado a lado. La dirección debe girar libremente y suavemente, sin puntos duros ni resistencia excesiva. Si la dirección se siente rígida o no gira fácilmente, has aplicado demasiada precarga. En ese caso, afloja ligeramente el tornillo de precarga y vuelve a verificar el juego y la suavidad.
5. Prueba Adicional con Espaciadores: Una buena regla práctica, aunque no es una ciencia exacta, es sentir los espaciadores que se encuentran entre la tapa superior del juego de dirección y la potencia. Si puedes girar estos espaciadores fácilmente con los dedos una vez que la potencia está en su lugar (antes de apretar los tornillos de la potencia), es probable que no haya suficiente precarga. Si los espaciadores no giran fácilmente y la dirección se siente suave y sin juego, es una buena indicación de que la precarga es adecuada.
6. Una vez que la precarga esté correctamente ajustada (sin juego y con dirección suave), aprieta los tornillos de la potencia a su torque recomendado. Estos tornillos son los que sujetan firmemente la potencia al tubo de dirección de la horquilla y mantienen el ajuste de precarga en su lugar.
7. Finalmente, vuelve a verificar que no haya juego y que la dirección siga siendo suave después de apretar los tornillos de la potencia.

Dominar el ajuste de la precarga es una habilidad fundamental de mantenimiento que asegura un manejo seguro y prolonga la vida útil de los componentes de tu bicicleta.

Preguntas Frecuentes

Aquí respondemos algunas dudas comunes relacionadas con horquillas y juegos de dirección:

¿Qué es el juego en el juego de dirección?
Es la holgura o movimiento no deseado entre el tubo de dirección de la horquilla y el tubo de dirección del cuadro, generalmente causado por una precarga insuficiente.

¿Por qué mi horquilla tiene un tubo cónico?
El diseño cónico proporciona mayor rigidez y resistencia en la parte inferior de la horquilla, lo que mejora la precisión de la dirección, especialmente en terrenos difíciles o al frenar fuertemente.

¿Puedo poner una horquilla de 1.5 pulgadas en un cuadro de 1 1/8 pulgadas?
No directamente. Una horquilla cónica o de 1.5 pulgadas en la base no encajará en un cuadro diseñado únicamente para tubos de dirección rectos de 1 1/8 pulgadas.

¿Puedo poner una horquilla de 1 1/8 pulgadas en un cuadro cónico?
Sí, es posible utilizando un aro reductor o cono adaptador que se instala en la base del tubo de dirección de la horquilla de 1 1/8 pulgadas para que encaje en el juego de dirección inferior más grande del cuadro cónico.

¿Con qué frecuencia debo revisar la precarga?
Es buena práctica revisar la precarga periódicamente, especialmente después de transportar la bicicleta, después de un mantenimiento en la parte delantera, o si notas algún sonido o sensación extraña al frenar o girar.

Entender las dimensiones de la horquilla y saber cómo ajustar correctamente la precarga del juego de dirección son pasos esenciales para disfrutar de una experiencia de ciclismo segura, cómoda y eficiente. Dedicar tiempo a estos ajustes básicos de bicicleta puede marcar una gran diferencia en tu forma de rodar.
