BB30 vs PF30: Entiende sus Diferencias Clave

El mundo del ciclismo está en constante evolución, y con él, los componentes que hacen posible que pedaleemos. Uno de los elementos más críticos, aunque a menudo menos comprendido, es el eje de pedalier (o caja de pedalier, bottom bracket). Es el corazón que conecta tus bielas al cuadro de la bicicleta, permitiendo que la energía de tu pedaleo se transmita a la rueda trasera. Sin embargo, la variedad de estándares puede ser una fuente de confusión para muchos ciclistas, y dos de los que más preguntas generan son el BB30 y el PF30.

A simple vista, podrían parecer similares, ya que ambos están relacionados con el uso de ejes de biela de 30mm de diámetro (aunque esto tiene matices). Pero, ¿son realmente lo mismo? La respuesta corta es no. Tienen diferencias fundamentales que afectan la compatibilidad con tu cuadro y tus bielas. Comprender estas distinciones es crucial para cualquier ciclista que quiera mantener o mejorar su máquina sin cometer errores costosos.

¿Qué es un Eje de Pedalier y Por Qué Tantos Tipos?

El eje de pedalier es el componente que aloja los rodamientos sobre los que giran las bielas. Se instala en la parte inferior del cuadro, en una cavidad llamada caja de pedalier. Su función es permitir que las bielas giren suavemente y de manera eficiente, transfiriendo tu fuerza a la transmisión.

Históricamente, los ejes de pedalier eran principalmente de tipo roscado (como el BSA o el Italiano). Sin embargo, con la búsqueda constante de mayor rigidez, menor peso y simplificación en la fabricación de cuadros, surgieron nuevos estándares, muchos de ellos de tipo 'press-fit' o a presión, donde los rodamientos o las cazoletas que los contienen se insertan a presión directamente en el cuadro. Esta evolución dio lugar a una proliferación de tipos, cada uno con sus propias especificaciones de diámetro interno de la caja del cuadro, ancho y diseño de rodamientos.

Entendiendo el Estándar BB30

El estándar BB30 fue uno de los pioneros en popularizar el uso de ejes de biela de 30mm de diámetro, que generalmente ofrecen una mayor rigidez y menor peso en comparación con los ejes más delgados (como los de 24mm). Una característica definitoria del BB30 es que los rodamientos (generalmente rodamientos de tipo 6806) se presionan directamente en la caja de pedalier del cuadro.

Para alojar estos rodamientos, un cuadro diseñado para BB30 tiene una caja de pedalier con un diámetro interno específico de 42mm. El ancho de esta caja suele ser de 68mm para bicicletas de carretera y 73mm para bicicletas de montaña (aunque el BB30 original se concibió con 68mm en mente). Los rodamientos se insertan hasta topar con unos anillos de retención (circlips) que se colocan en unas ranuras dentro de la caja del cuadro. Es un sistema simple y ligero cuando está bien implementado en un cuadro preciso.

Entendiendo el Estándar PF30

El estándar PF30 (PressFit 30) surgió posteriormente y busca combinar algunas de las ventajas del BB30 con una instalación potencialmente más sencilla y tolerante para el fabricante del cuadro. A diferencia del BB30, en el PF30 los rodamientos no se presionan directamente en el cuadro. En su lugar, los rodamientos vienen preinstalados dentro de unas cazoletas o copas de material plástico o nylon.

Estas cazoletas con los rodamientos integrados son las que se presionan en la caja de pedalier del cuadro. La diferencia crucial aquí radica en las dimensiones de la caja del cuadro. Un cuadro diseñado para PF30 tiene una caja con un diámetro interno mayor, de 46mm. El ancho de la caja es similar al BB30, típicamente 68mm para carretera y 73mm para montaña. La mayor tolerancia de fabricación que ofrece el sistema de cazoletas a presión en una caja de 46mm fue uno de los motivos de su desarrollo.

BB30 vs PF30: Las Diferencias Clave

Ahora, abordemos directamente la pregunta principal: ¿Son BB30 y PF30 lo mismo? Como hemos visto, no lo son. Las diferencias radican principalmente en el método de instalación y el diámetro interno de la caja de pedalier del cuadro.

• Diámetro Interno del Cuadro: La diferencia más crítica. BB30 requiere una caja de 42mm de diámetro interno, mientras que PF30 requiere una caja de 46mm de diámetro interno. Esta diferencia de 4mm es fundamental y hace que un eje de pedalier BB30 no sea directamente compatible con un cuadro PF30, y viceversa, sin el uso de adaptadores específicos.
• Método de Instalación de Rodamientos: En BB30, los rodamientos se presionan directamente en el cuadro. En PF30, los rodamientos están contenidos dentro de cazoletas, y son estas cazoletas las que se presionan en el cuadro.
• Presencia de Cazoletas: BB30 no utiliza cazoletas externas; los rodamientos entran directamente. PF30 siempre utiliza cazoletas que albergan los rodamientos.

Aunque ambos sistemas fueron diseñados pensando en ejes de biela con un diámetro de 30mm, la forma en que se montan los rodamientos y las dimensiones del cuadro necesarias son completamente distintas. Por lo tanto, no son intercambiables.

¿Qué Bielas Son Compatibles con PF30?

La compatibilidad de las bielas con un sistema de pedalier como el PF30 depende principalmente del diámetro del eje (spindle) de la biela. El estándar PF30, al igual que el BB30, fue concebido para alojar bielas con ejes de 30mm de diámetro. Si tienes unas bielas con un eje de 30mm, es muy probable que sean directamente compatibles con un eje de pedalier PF30 adecuado para tu cuadro (considerando el ancho de 68mm o 73mm).

Sin embargo, la versatilidad del sistema PF30, especialmente gracias a los adaptadores, permite utilizar bielas con otros diámetros de eje. Por ejemplo, existe un adaptador muy común, el PF30-SRAM, que permite adaptar bielas con ejes de 22/24 mm (como las bielas SRAM/Truvativ GXP, donde el eje es de 24mm en un lado y se reduce a 22mm en el otro) para que funcionen en cuadros con caja Pressfit 30.

El funcionamiento de este adaptador es ingenioso: simplemente se insertan o se 'golpean' suavemente estos adaptadores en el rodamiento 6806 que ya está instalado en la cazoleta del eje de pedalier PF30. Una vez colocados los adaptadores en ambos lados, el eje de 22/24mm de las bielas se puede instalar a través de ellos. Es posible que necesites usar espaciadores de eje de biela para ajustar la línea de cadena (chainline) o eliminar cualquier movimiento lateral excesivo de las bielas una vez instaladas. Esto demuestra que un cuadro PF30 no te limita solo a bielas de 30mm, sino que puede ser compatible con otros diámetros de eje mediante el uso de adaptadores específicos.

¿Qué Tipo de Rodamiento Utiliza un PF30?

El sistema PF30 utiliza rodamientos estándar que se insertan en las cazoletas de plástico o nylon. Aunque la información específica sobre el tipo de rodamiento puede variar ligeramente entre fabricantes de ejes de pedalier PF30 de repuesto, es muy común que se utilicen rodamientos de tipo 6806. De hecho, la información proporcionada sobre el adaptador PF30-SRAM menciona explícitamente que los adaptadores se insertan en el rodamiento 6806 de la cazoleta PF30.

Esto significa que, aunque el sistema general es 'PressFit con cazoletas', los rodamientos internos suelen ser de un tamaño estándar (6806, con dimensiones de 30x42x7mm) que se ajustan dentro de la cazoleta, la cual a su vez se ajusta en la caja del cuadro de 46mm.

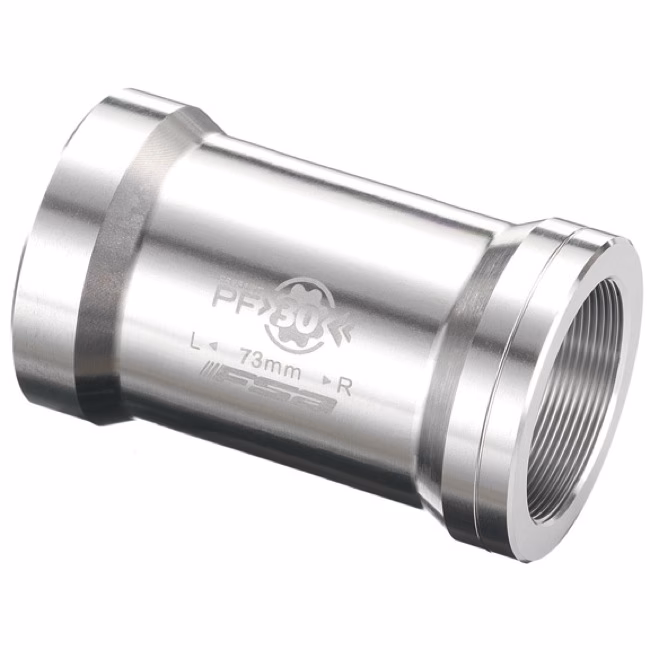

¿Qué es un Cuadro PF30?

Como ya hemos detallado, un cuadro PF30 es un cuadro de bicicleta cuya caja de pedalier está diseñada con las especificaciones del estándar PressFit 30. Las características definitorias de la caja de pedalier de un cuadro PF30 son:

• Es un sistema de tipo 'press-fit' o a presión, lo que significa que no hay roscas.
• El diámetro interno de la caja es de 46mm.
• El ancho de la caja es típicamente de 68mm para bicicletas de carretera o 73mm para bicicletas de montaña.
• La superficie interna de la caja debe ser lisa y tener tolerancias precisas para permitir que las cazoletas del eje de pedalier PF30 se presionen firmemente y alineadas.

Cuando escuchas que un cuadro es "compatible con PF30", significa que la cavidad en la parte inferior del cuadro tiene estas dimensiones específicas de 46mm de diámetro interno y 68mm o 73mm de ancho, lista para recibir un eje de pedalier PF30 (con sus cazoletas) a presión.

Tabla Comparativa: BB30 vs PF30

Para visualizar mejor las diferencias clave:

Esta tabla resume las distinciones cruciales. Aunque ambos comparten el objetivo de usar ejes de 30mm y son sistemas a presión, la diferencia en el diámetro del cuadro y el uso de cazoletas en el PF30 los convierte en estándares distintos que requieren ejes de pedalier específicos.

Preguntas Frecuentes sobre BB30 y PF30

¿Puedo Usar un Eje de Pedalier BB30 en un Cuadro PF30?

No, directamente no. La caja de un cuadro PF30 tiene 46mm de diámetro, mientras que un eje de pedalier BB30 (sin cazoletas) está diseñado para una caja de 42mm. Necesitarías un adaptador específico que permita instalar rodamientos de 42mm externos en una caja de 46mm.

¿Puedo Usar un Eje de Pedalier PF30 en un Cuadro BB30?

No, directamente no. Las cazoletas de un eje de pedalier PF30 están diseñadas para encajar en una caja de 46mm. No cabrían en la caja de 42mm de un cuadro BB30.

¿Puedo Usar Bielas BB30 (eje 30mm) en un Cuadro PF30?

Sí, generalmente sí. Las bielas con eje de 30mm son nativamente compatibles con ejes de pedalier PF30 adecuados para el ancho de tu cuadro (68mm o 73mm). Simplemente necesitas el eje de pedalier PF30 correspondiente.

¿Puedo Usar Bielas con Eje de 24mm (como Shimano Hollowtech II) en un Cuadro PF30?

Sí, es posible utilizando adaptadores específicos. Existen ejes de pedalier PF30 o adaptadores que permiten reducir el diámetro interno para alojar ejes de 24mm (o 22/24mm como SRAM GXP).

¿Son los Ejes de Pedalier Press-Fit Peores que los Roscados?

No necesariamente peores, pero diferentes. Los sistemas press-fit pueden ofrecer ventajas en peso y rigidez del cuadro. Sin embargo, son más susceptibles a ruidos (crujidos) si las tolerancias de fabricación del cuadro no son perfectas o si la instalación no se realiza correctamente. Los sistemas roscados suelen ser más tolerantes y fáciles de mantener.

Conclusión

En resumen, aunque los estándares BB30 y PF30 comparten la filosofía de utilizar ejes de biela de 30mm y son sistemas de tipo 'press-fit', no son lo mismo. La diferencia crucial reside en el diámetro interno de la caja de pedalier del cuadro (42mm para BB30, 46mm para PF30) y la forma en que se instalan los rodamientos (directos en BB30, en cazoletas en PF30).

Conocer el estándar de tu cuadro es el primer paso para asegurar la compatibilidad con el eje de pedalier y las bielas que elijas. Afortunadamente, el mercado ofrece una amplia gama de ejes de pedalier y adaptadores que permiten utilizar diferentes tipos de bielas en cuadros BB30 o PF30, aumentando la versatilidad. Sin embargo, siempre es recomendable verificar las especificaciones exactas de tu cuadro y de los componentes que deseas instalar para evitar problemas de ajuste o rendimiento.

Entender estas diferencias te empodera para tomar decisiones informadas sobre los componentes de tu bicicleta y te ayuda a mantener tu transmisión funcionando de manera suave y eficiente, permitiéndote disfrutar al máximo de cada pedaleo.
