Fibra de Carbono: ¿Cómo se Fabrica?

La fibra de carbono es un material que despierta admiración por su increíble combinación de ligereza y resistencia. Es omnipresente en industrias de vanguardia, desde la aeronáutica y la automoción de alta gama hasta, por supuesto, el mundo del ciclismo, donde ha transformado el diseño y el rendimiento de las bicicletas. Pero, ¿cómo se crea este material extraordinario y, más específicamente, cómo se convierte en las complejas formas que vemos en un cuadro de bicicleta o en unas ruedas aerodinámicas? Lejos de ser un simple plástico moldeado, su fabricación y aplicación implican procesos precisos y la combinación de diferentes elementos.

En esencia, la fibra de carbono tal como la conocemos en las piezas acabadas no es solo la fibra. Es un material compuesto, una unión inteligente de dos componentes principales: un refuerzo y una matriz. El refuerzo son las propias fibras de carbono, hilos extremadamente finos, más delgados que un cabello humano, pero con una resistencia a la tracción asombrosa. La matriz es generalmente una resina, que actúa como un pegamento que mantiene unidas estas fibras, les da forma y protege su estructura delicada de los esfuerzos y el entorno.

Los Componentes Esenciales: Fibra y Matriz

Para entender cómo se "hace" una pieza de fibra de carbono, primero debemos conocer sus ingredientes. El corazón del material son los hilos de carbono. Estos hilos se producen mediante un proceso complejo e industrial que implica la carbonización de fibras orgánicas precursoras, como el poliacrilonitrilo (PAN) o el alquitrán (pitch), a temperaturas extremadamente altas en un ambiente controlado. Este proceso transforma la estructura molecular de la fibra precursora en largas cadenas de átomos de carbono alineados, confiriéndole sus propiedades únicas.

Estos miles de hilos de carbono se agrupan para formar hebras o 'tow', que luego se tejen o disponen de diversas formas para crear mallas o telas, los rollos de tejido que se utilizan para dar forma a las piezas. La forma en que se tejen o disponen estas fibras (unidireccional, sarga, tafetán) influye en las propiedades finales del material compuesto.

El segundo componente vital es la matriz. La matriz es un polímero, casi siempre una resina termoestable, que se endurece mediante una reacción química (polimerización o curado) y, una vez solidificada, no se funde con el calor. La resina más utilizada y versátil es la resina epoxi (diglicidileter de bisfenol A). Esta resina es muy apreciada por su gran adherencia a las fibras de carbono, su dureza una vez curada y su resistencia a la corrosión y a los agentes mecánicos. Su función principal es transferir las cargas o tensiones entre las fibras, distribuir los esfuerzos y mantener la integridad estructural de la pieza.

La combinación de la fibra de carbono como refuerzo y la resina epoxi como matriz crea un material compuesto que hereda la resistencia y rigidez de la fibra con la capacidad de la resina para dar forma y proteger, resultando en un material final increíblemente ligero y fuerte.

Procesos para Dar Forma a la Fibra de Carbono

Una vez que tenemos la fibra (en tela o malla) y la resina (líquida o semidura), el siguiente paso es combinarlas y darles la forma deseada. Esto se logra mediante diversos procesos de impregnación de la resina en la fibra, que pueden variar significativamente en complejidad, coste y la calidad de la pieza final.

Métodos Industriales Avanzados

Estos métodos son los más comunes en la producción de componentes de alta calidad, como los de la industria aeroespacial o la automoción de competición, y también se emplean en la fabricación de cuadros de bicicleta de gama alta. Buscan un control preciso de la relación fibra/resina y minimizar la presencia de huecos o burbujas de aire (conocidos como 'voids'), que debilitarían el material.

• Moldeo por Transferencia de Resina (RTM) y Sistemas de Inyección: En estos procesos, el tejido seco de fibra de carbono se coloca dentro de un molde cerrado (generalmente de metal o material compuesto rígido). El molde se cierra y sella, y luego la resina, a menudo precalentada para reducir su viscosidad, se inyecta a presión en la cavidad del molde, impregnando el tejido. La presión ayuda a asegurar una impregnación completa y a compactar las fibras. Una vez lleno, el molde se mantiene a una temperatura controlada para permitir el curado de la resina. Es un proceso rápido para volúmenes medios-altos y produce piezas con buenas tolerancias dimensionales en ambas caras.
• Infusión de Resina (RTI): Similar al RTM en que la resina se introduce en un molde con la fibra seca, pero la fuerza impulsora es diferente. En la infusión, el tejido seco se coloca en un molde (que puede ser rígido o flexible) y se cubre con una bolsa de vacío que sella herméticamente el conjunto. Se aplica vacío a través de puertos específicos, creando una presión negativa que "aspira" la resina desde un depósito hacia el interior del molde, impregnando el tejido. El vacío ayuda a eliminar el aire y compactar las fibras. El curado puede realizarse a temperatura ambiente, con calor adicional o bajo vacío. Este método es excelente para piezas grandes o complejas y minimiza el desperdicio de resina.

Materiales Pre-impregnados (Prepeg)

Una técnica muy utilizada, especialmente para componentes que requieren las máximas propiedades mecánicas, es el uso de materiales Prepeg. Estos son rollos o cintas de fibra de carbono que ya vienen pre-impregnados con una cantidad controlada de resina (la matriz), la cual se encuentra en un estado semiduro o "B-stage". La resina no está completamente curada, lo que permite manipular y dar forma al material. Las capas de Prepeg se cortan y colocan manualmente o con maquinaria automatizada sobre un molde. El conjunto se introduce típicamente en un horno o autoclave donde, bajo calor y a menudo vacío o presión, la resina se funde, fluye para completar la impregnación y luego se cura completamente. Los Prepeg permiten un control muy preciso del contenido de resina y la orientación de las fibras, resultando en piezas de muy alta calidad y rendimiento, aunque requieren equipos de curado específicos (hornos, autoclaves) y almacenamiento en frío.

Métodos Manuales o "Wet Lay-up"

Esta es la técnica más accesible y a menudo utilizada por aficionados o para prototipos y reparaciones. Implica aplicar resina líquida directamente sobre el tejido de fibra de carbono a medida que este se coloca en un molde. Se pueden usar brochas, rodillos o espátulas para impregnar la fibra y eliminar burbujas de aire. Aunque es más sencillo, es más difícil controlar la cantidad de resina y es propenso a la inclusión de aire, lo que puede reducir las propiedades mecánicas de la pieza final en comparación con los métodos industriales. El curado generalmente se realiza a temperatura ambiente, aunque aplicar calor suave puede acelerar el proceso.

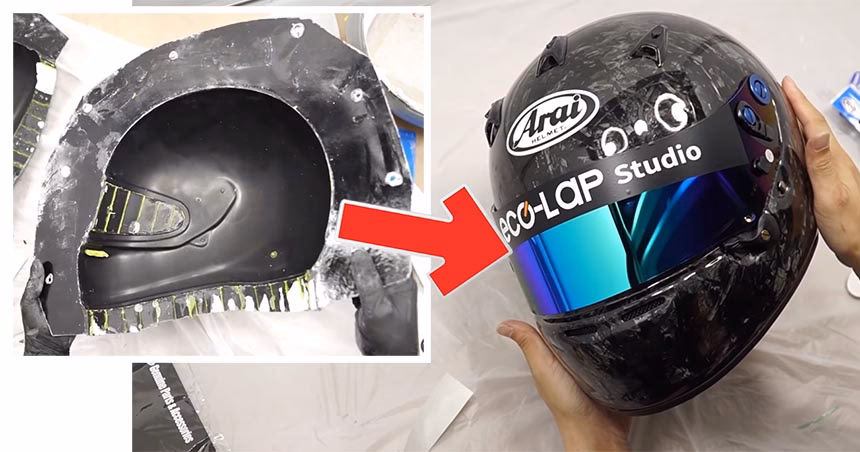

Guía Paso a Paso: Creando una Pieza con Fibra de Carbono Usando Resina (Método Manual Simplificado)

Si bien la producción de la fibra en sí es industrial, crear una pieza a partir de ella es algo que, con cuidado y los materiales adecuados, se puede intentar a menor escala. Aquí se describe un proceso básico utilizando resina líquida:

Materiales Necesarios:

• Molde de la pieza deseada (puede ser de espuma, madera, fibra de vidrio, etc. o simplemente una superficie plana como metacrilato para hacer una lámina).
• Tejido de fibra de carbono (en rollo o tela).
• Resina epoxi adecuada para laminación de carbono (generalmente viene en dos partes: resina y endurecedor o catalizador).
• Secante (endurecedor/catalizador para la resina).
• Cera desmoldante y/o alcohol polivinílico (PVA) si el molde no es intrínsecamente desmoldante.
• Brocha o rodillo para aplicar la resina.
• Guantes de látex o nitrilo.
• Gafas de seguridad.
• Plástico protector para la superficie de trabajo.
• Tijeras afiladas para cortar la fibra.
• Opcional: Bolsa de vacío, cinta de sellado, tubo, bomba de vacío (como una aspiradora modificada) para mejorar la calidad.

Proceso (Método Manual con Resina Líquida):

1. Preparación del Molde: Si el molde no es de un material antiadherente, es crucial aplicar agentes desmoldantes. Limpia bien el molde. Aplica varias capas finas de cera desmoldante, dejando secar entre capas. Luego, aplica una o dos capas de alcohol polivinílico (PVA) líquido, que seca formando una película plástica. Deja secar completamente (varias horas). Si usas metacrilato o una superficie similar antiadherente, estos pasos podrían no ser necesarios, pero la cera siempre ayuda.
2. Preparación de la Resina: La resina epoxi suele requerir mezclar la resina base con un endurecedor o catalizador en una proporción exacta indicada por el fabricante. Mide con precisión (preferiblemente por peso) la cantidad de resina y endurecedor. Mezcla uniformemente durante varios minutos, raspando los lados y el fondo del recipiente, pero evitando introducir demasiado aire. Algunas resinas pueden requerir calentarse suavemente para reducir su viscosidad, pero muchas epoxis modernas funcionan bien a temperatura ambiente. Sigue siempre las instrucciones del fabricante.
3. Aplicación de la Primera Capa de Resina (Gel Coat): Aplica una capa fina y uniforme de la resina epoxi mezclada sobre la superficie del molde preparado usando una brocha o rodillo. Esta capa, a veces llamada 'gel coat', ayuda a proteger el molde y asegura una buena superficie en la pieza final.
4. Corte y Colocación de la Fibra: Mientras la primera capa de resina está pegajosa pero no completamente endurecida, corta el tejido de fibra de carbono con las tijeras para adaptarlo a la forma del molde. Coloca la primera capa de tejido sobre la resina en el molde. Asegúrate de que el tejido se adapte bien a las curvas sin arrugas y de que no queden huecos. Deja un pequeño margen adicional alrededor del borde si es necesario.
5. Impregnación de la Fibra: Aplica más resina epoxi sobre el tejido de fibra de carbono que acabas de colocar. Usa la brocha o rodillo para trabajar la resina en la fibra, asegurándote de que esté completamente transparente e impregnada. Trabaja del centro hacia afuera para ayudar a eliminar las burbujas de aire atrapadas entre el tejido y el molde, y dentro del tejido mismo.
6. Laminado (Capas Adicionales): Si necesitas más grosor o resistencia, coloca capas adicionales de tejido de fibra de carbono una encima de la otra, repitiendo el paso 5 (aplicar resina e impregnar) por cada capa. La orientación de las fibras en cada capa es crucial para las propiedades finales de la pieza.
7. Eliminación de Aire y Compactación (Opcional pero Recomendado): Para mejorar la calidad, puedes usar vacío. Coloca el molde con el laminado húmedo dentro de una bolsa de polietileno diseñada para vacío. Sella la bolsa herméticamente alrededor del molde. Introduce un tubo conectado a una bomba de vacío (o una aspiradora) en la bolsa y sella alrededor del tubo. Enciende la bomba/aspiradora para extraer el aire de la bolsa. La presión atmosférica exterior presionará el laminado contra el molde, compactando las fibras y extrayendo el exceso de resina y las burbujas de aire. Si no usas vacío, puedes intentar compactar aplicando presión con otra placa plana encima si la forma lo permite, o simplemente trabajando la resina con el rodillo para sacar el máximo de aire posible.
8. Curado: Una vez que el laminado está impregnado y compactado, la resina debe curar (endurecerse). El tiempo y la temperatura de curado dependen del tipo específico de resina epoxi utilizada. Algunas curan a temperatura ambiente en 24 horas, mientras que otras requieren calor (colocando el molde en un lugar cálido o usando un horno si la resina y el molde lo permiten). El curado completo para alcanzar la máxima dureza y propiedades puede tardar varios días. Sigue siempre las instrucciones del fabricante de la resina.
9. Desmoldado: Una vez que la resina ha curado por completo y la pieza está dura, es el momento de retirarla del molde. Si preparaste bien el molde con desmoldantes, debería separarse con relativa facilidad. Puedes necesitar usar palancas con cuidado para empezar a despegar los bordes, o, si usaste una bolsa de vacío sellada, a veces introducir un poco de aire a presión por un punto sellado puede ayudar a que se despegue.
10. Acabado: La pieza ahora puede ser recortada, lijada y si se desea, pintada o barnizada para protección UV y estética. Para piezas de carbono cosmético, a menudo se aplica un barniz de poliuretano para un acabado brillante y protector.

Este proceso manual es una simplificación, pero ilustra los principios básicos: preparar el molde, mezclar y aplicar la resina, colocar y saturar la fibra, eliminar el aire y curar la resina para solidificar la forma.

Infusión de Resina: Un Proceso Más Controlado

El proceso de infusión, aunque más complejo que el manual básico, ofrece un mejor control de la cantidad de resina y la eliminación de aire. Implica colocar todos los tejidos de fibra de carbono secos en el molde, sellar el conjunto bajo una bolsa de vacío, y luego permitir que la resina sea aspirada a través del tejido por la diferencia de presión. Se utilizan materiales consumibles como mallas de flujo y conductos para asegurar que la resina se distribuya uniformemente por todo el laminado antes de que empiece a curar. Este método es ideal para piezas complejas y de mayor tamaño.

Prepeg: La Ruta de Alto Rendimiento

Trabajar con Prepeg simplifica la etapa de impregnación, ya que la fibra de carbono ya viene con la cantidad justa de resina. El desafío aquí es la colocación precisa de las capas en el molde, a menudo con la ayuda de plantillas o sistemas de proyección láser. Una vez colocadas las capas, el conjunto se embolsa al vacío (o se coloca en un molde rígido) y se cura en un horno o autoclave. El calor ablanda la resina, permitiendo que el vacío o la presión compacte el laminado y elimine cualquier burbuja de aire residual antes de que la resina se cure completamente a alta temperatura durante varias horas. Este método minimiza el desperdicio y maximiza las propiedades mecánicas, pero requiere inversión en equipos de curado y control de temperatura.

¿Por Qué Tantos Métodos?

La elección del proceso para fabricar una pieza de fibra de carbono depende de varios factores: la complejidad y tamaño de la pieza, el volumen de producción, las propiedades mecánicas requeridas, el coste de los materiales y equipos, y la calidad superficial deseada. Los métodos manuales son buenos para prototipos o piezas no estructurales donde el peso y la resistencia críticos no son primordiales. La infusión es excelente para piezas grandes y complejas con buena calidad. Los Prepeg y RTM/Inyección son los preferidos para componentes de alto rendimiento donde cada gramo cuenta y la integridad estructural es crítica, como en cuadros de bicicleta de competición o componentes aeronáuticos.

Preguntas Frecuentes sobre la Fabricación de Fibra de Carbono

¿Es lo mismo "hacer fibra de carbono" que "hacer una pieza de fibra de carbono"?
No, no es lo mismo. "Hacer fibra de carbono" se refiere al proceso industrial de crear los hilos de carbono a partir de precursores orgánicos a muy altas temperaturas. "Hacer una pieza de fibra de carbono" se refiere a los procesos para combinar estos hilos (en forma de tejido) con una resina (la matriz) y darles una forma específica mediante un molde y un proceso de curado.

¿Por qué se usa principalmente resina epoxi?
La resina epoxi es popular por su excelente adherencia a las fibras de carbono, sus buenas propiedades mecánicas una vez curada (dureza, resistencia), su resistencia química y a la humedad, y su capacidad para curar con baja contracción, lo que resulta en piezas dimensionalmente estables. Otras resinas como el poliéster o el viniléster también se usan, pero la epoxi generalmente ofrece un mejor rendimiento para aplicaciones de alta gama.

¿Qué es el curado y por qué es importante?
El curado es la reacción química mediante la cual la resina líquida o semidura se endurece y se convierte en un sólido rígido. Es crucial porque es durante el curado que la matriz adquiere sus propiedades finales, que son esenciales para transferir las cargas entre las fibras y dar rigidez a la pieza. El tiempo y la temperatura del curado afectan directamente la calidad y las propiedades mecánicas del material compuesto final.

¿Se puede hacer fibra de carbono en casa?
Hacer los hilos de fibra de carbono desde cero requiere equipos industriales muy especializados y altas temperaturas. Sin embargo, sí es posible fabricar piezas utilizando tejido de fibra de carbono y resina mediante métodos manuales ("wet lay-up") o incluso con sistemas básicos de vacío. La calidad y propiedades de estas piezas caseras pueden no igualar a las de la fabricación industrial, pero es viable para proyectos o reparaciones.

¿Qué papel juega el vacío o la presión?
El vacío y la presión son fundamentales en los procesos avanzados (infusión, RTM, Prepeg) para compactar las capas de fibra de carbono, asegurar que la resina impregne completamente el tejido y, lo más importante, eliminar el aire atrapado (voids). La presencia de aire reduce drásticamente la resistencia y rigidez de la pieza de fibra de carbono.

¿Qué son los Prepegs?
Prepegs son tejidos de fibra de carbono que ya vienen pre-impregnados con una cantidad controlada de resina en un estado parcialmente curado. Se almacenan en frío para detener el proceso de curado hasta que están listos para usar. Simplifican el proceso de laminado y permiten un control muy preciso del contenido de resina, lo que es clave para piezas de alto rendimiento.

¿Por qué las piezas de fibra de carbono son tan caras?
El coste se debe a varios factores: el proceso de fabricación de la fibra de carbono en sí es intensivo en energía y tecnología; los tejidos y resinas de alta calidad son costosos; los moldes para piezas complejas pueden ser muy caros; y los procesos de fabricación, especialmente los que usan Prepegs y autoclaves, requieren equipos sofisticados y mano de obra cualificada.

Desde los microscópicos hilos de carbono hasta las complejas estructuras moldeadas, la fabricación y aplicación de la fibra de carbono es un campo fascinante que combina química, ingeniería y artesanía. Los distintos métodos disponibles permiten adaptar el proceso a las necesidades específicas de cada componente, haciendo posible crear desde ligerísimos cuadros de bicicleta hasta componentes aeroespaciales críticos, aprovechando al máximo las propiedades únicas de este material del futuro.
