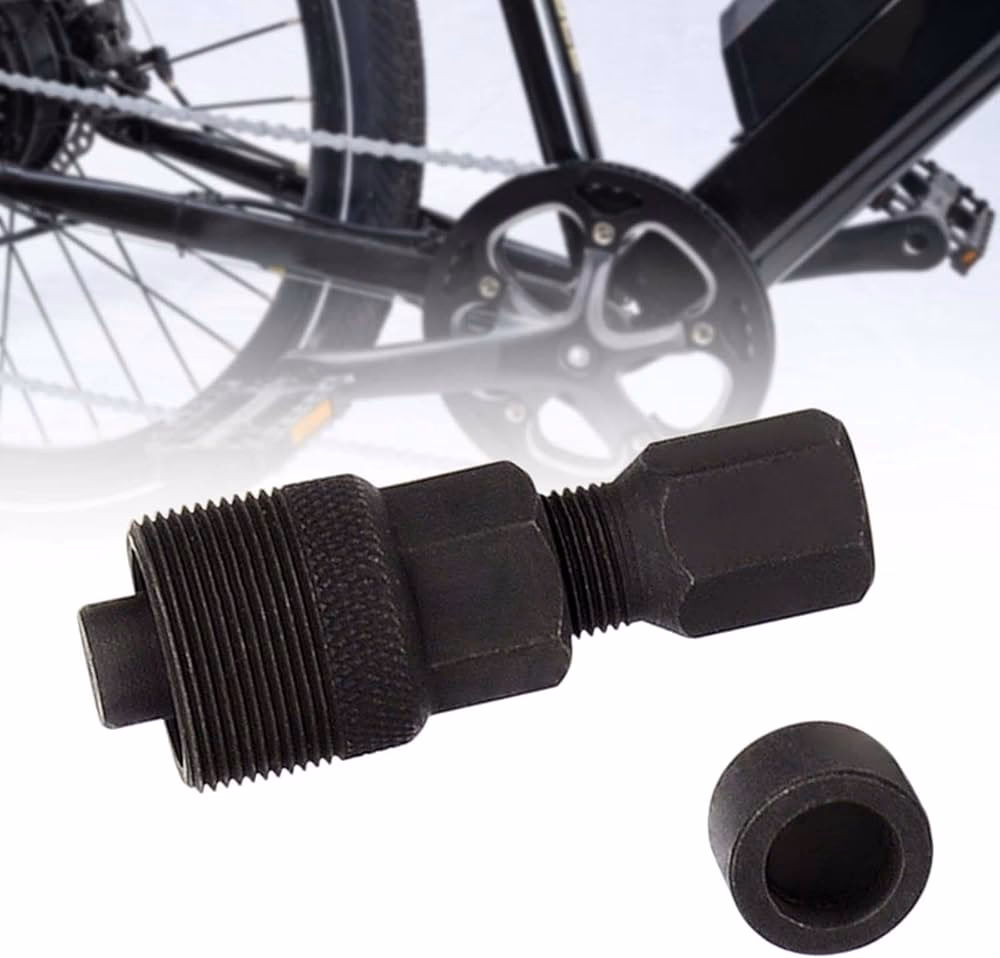

El extractor de bielas es una herramienta fundamental en el mundo del ciclismo, indispensable para cualquier aficionado o mecánico que necesite realizar tareas de mantenimiento o reparación en el sistema de transmisión de una bicicleta. Su función principal es permitir el desmontaje de las bielas del eje de pedalier de forma segura y sin causar daños a las roscas ni a los componentes.
Las bielas, donde se fijan los pedales, están fuertemente unidas al eje de pedalier. Esta unión puede ser de diferentes tipos, y sin la herramienta adecuada, intentar separarlas podría resultar en componentes dañados y una bicicleta inoperable. El extractor de bielas ejerce una presión controlada para 'extraer' la biela del eje, liberándola para poder acceder al eje de pedalier o reemplazar la biela misma.
¿Por qué necesitas un extractor de bielas?
La necesidad de desmontar las bielas surge en diversas situaciones: cuando necesitas reemplazar un plato desgastado, realizar mantenimiento en el eje de pedalier (limpieza, engrase, reemplazo), cambiar las propias bielas por unas nuevas, o incluso para transportar la bicicleta de forma más compacta si es necesario desmontar la transmisión.
Intentar quitar las bielas haciendo palanca o golpeando es una receta segura para el desastre. Las fuerzas implicadas en la unión entre la biela y el eje, especialmente si llevan tiempo montadas, son considerables. El extractor está diseñado específicamente para aplicar fuerza en el punto correcto y en la dirección adecuada, utilizando la rosca de la propia biela (o un mecanismo similar) como punto de apoyo para empujar la biela fuera del eje.
Tipos de Ejes de Pedalier y el Extractor Correcto
La elección del extractor de bielas adecuado depende directamente del tipo de eje de pedalier que tenga tu bicicleta. A lo largo de la historia del ciclismo, han existido y coexisten varios estándares:
Ejes de Cuadradillo (Square Taper)
Este es quizás el tipo más común, especialmente en bicicletas de gama media y baja, así como en muchas bicicletas clásicas. La punta del eje de pedalier tiene forma cuadrada cónica, y la biela se ajusta a presión sobre ella, fijándose con un tornillo o una tuerca. Para este tipo, se necesita un extractor de bielas específico para cuadradillo. Este extractor tiene una rosca exterior que se enrosca en el interior de la biela y un vástago interior que se apoya en el extremo del eje de pedalier. Al girar este vástago interior, empuja la biela hacia afuera.
Ejes Octalink y ISIS Drive
Estos sistemas son evoluciones del cuadradillo, utilizando un mayor número de estrías (splines) para una unión más robusta y rígida. Shimano popularizó Octalink, mientras que ISIS Drive fue un estándar abierto utilizado por varias marcas. Aunque son diferentes entre sí, muchos extractores universales o específicos para este tipo de ejes funcionan de manera similar al de cuadradillo, pero requieren que el vástago que empuja contra el eje sea del diámetro y forma correctos para no dañar las estrías. Algunos extractores vienen con adaptadores intercambiables para cubrir tanto cuadradillo como Octalink/ISIS.
Bielas con Chaveta (Cottered Cranks)
Este es un sistema más antiguo, donde la biela se fija al eje mediante una chaveta cónica que atraviesa tanto la biela como el eje. Para desmontar estas bielas, el primer paso es quitar la chaveta. A menudo, esto requiere un martillo y un punzón, o una herramienta específica para extraer chavetas (como el Park Tool HMR-4 o herramientas de prensa). Una vez retirada la chaveta, la biela puede estar todavía muy ajustada. Aunque a veces salen con persuasión, en casos difíciles puede ser necesario un tipo diferente de extractor o prensa diseñado para bielas con chaveta, que no utiliza la rosca interna de la biela (ya que no tienen).
Sistemas de Eje Integrado (Hollowtech II, GXP, DUB, etc.)
En bicicletas más modernas y de gama alta, el eje de pedalier a menudo está integrado en una de las bielas (generalmente la del lado derecho, donde van los platos). Estos sistemas no requieren un extractor de bielas tradicional. El desmontaje se realiza quitando un tornillo o tuerca de fijación en la biela del lado izquierdo y, en algunos casos, utilizando una herramienta para aflojar una tapa de precarga (como en los sistemas Hollowtech II de Shimano) antes de simplemente deslizar la biela izquierda fuera del eje y luego extraer el conjunto eje-biela derecha por el otro lado. Es crucial identificar el tipo de sistema antes de intentar cualquier desmontaje.
| Tipo de Eje/Biela | Características | Extractor/Herramienta Necesaria |
|---|---|---|
| Cuadradillo (Square Taper) | Eje cónico cuadrado, biela ajustada a presión con tornillo/tuerca. | Extractor de bielas para cuadradillo (estándar). |
| Octalink / ISIS Drive | Eje con múltiples estrías, biela ajustada con tornillo/tuerca. | Extractor de bielas universal o específico con adaptador. |
| Con Chaveta | Biela fijada al eje con una chaveta cónica. | Herramienta para quitar chavetas (martillo, prensa). |
| Integrado (Hollowtech II, GXP, etc.) | Eje integrado en una biela, fijación en la otra biela. | Llaves Allen/vaso, herramienta para tapa de precarga (si aplica). No requiere extractor tradicional. |
Cómo Utilizar un Extractor de Bielas (Tipo Cuadradillo/Octalink)
El proceso básico para utilizar un extractor de bielas en sistemas de cuadradillo, Octalink o ISIS Drive es similar y relativamente sencillo si se siguen los pasos correctamente. La clave está en la preparación y en no forzar.
1. Prepara el Área: Si es posible, coloca la bicicleta en un soporte de taller para trabajar a una altura cómoda y tenerla estable. Limpia la zona de las bielas y el eje de pedalier para eliminar suciedad y facilitar la visualización de las roscas y componentes. Esto también protege tus manos.
2. Quita el Pedal: Antes de quitar la biela, debes quitar el pedal correspondiente. Utiliza una llave de pedales (Park Tool PW-5, PW-3, o una llave fija de 15mm, según el pedal). Recuerda que la rosca del pedal izquierdo es inversa (se afloja girando en el sentido de las agujas del reloj), mientras que la del pedal derecho es normal (se afloja girando en sentido contrario a las agujas del reloj). Gira la biela hacia adelante para tener mejor palanca.
3. Retira el Tornillo o Tuerca de Fijación: La biela está sujeta al eje por un tornillo (generalmente hexagonal o Allen) o una tuerca en el centro. Retira esta fijación con la herramienta adecuada (llave de vaso, llave Allen). Algunos sistemas tienen una tapa guardapolvo de plástico o metal que debes quitar primero para acceder al tornillo o tuerca.
4. Enrosca el Cuerpo del Extractor: Toma el extractor de bielas. Tiene un cuerpo exterior con una rosca. Enrosca este cuerpo exterior firmemente en la rosca interna de la biela. Es fundamental que el extractor entre recto y que la rosca de la biela esté limpia y en buen estado. Enróscalo a mano hasta que no dé más y luego apriétalo un poco más con una llave para asegurar que está bien asentado. Si la rosca de la biela está dañada, el extractor no se enroscará correctamente y no funcionará, pudiendo empeorar el daño.
5. Enrosca el Vástago Interior del Extractor: El extractor tiene un vástago interior con una punta (plana o adaptada para Octalink/ISIS) y, en el otro extremo, una cabeza hexagonal o una palanca para girarlo. Comienza a enroscar este vástago interior en el sentido de las agujas del reloj. La punta del vástago se apoyará en el extremo del eje de pedalier.
6. Extrae la Biela: Continúa girando el vástago interior del extractor. A medida que lo aprietas, este empujará contra el eje de pedalier, y como el cuerpo exterior del extractor está enroscado firmemente en la biela, la biela será empujada hacia afuera, separándose del eje. Deberías sentir que la biela se afloja y se desliza hacia afuera. Si la biela está muy ajustada, puede requerir un esfuerzo considerable, pero debe ser una presión constante, no una fuerza brusca. Una vez que la biela se ha liberado completamente del eje, puedes desenroscar el cuerpo del extractor de la biela y retirar ambos.
7. Repite en el Otro Lado: Realiza el mismo proceso en la biela del lado opuesto.
¡Importante!: Si encuentras una resistencia excesiva o sientes que algo no va bien, detente. Revisa que el extractor esté correctamente enroscado y que sea el tipo adecuado para tu eje. No usar fuerza bruta es crucial para evitar dañar las roscas del extractor, de la biela o del propio eje de pedalier.
Consejos Adicionales y Mantenimiento
El desmontaje de las bielas a menudo es el preámbulo para el mantenimiento del eje de pedalier. Una vez que las bielas están fuera, es un buen momento para:
- Limpiar a fondo el eje de pedalier, las cazoletas y el interior de las bielas.
- Inspeccionar el eje y las cazoletas en busca de desgaste, holgura o ruidos.
- Reemplazar el eje de pedalier si es necesario.
- Engrasar ligeramente las roscas de las cazoletas y el eje (si es de cuadradillo, engrasar la punta cónica puede facilitar futuros desmontajes, aunque algunos puristas prefieren montarlo en seco para un ajuste más firme).
Si notas holgura en las bielas antes de desmontarlas, no siempre significa que debas cambiar todo. A veces, simplemente apretando correctamente el tornillo o tuerca de fijación de la biela al par recomendado soluciona el problema. Si la holgura persiste o si desmontas y ves que la punta del eje o el interior de la biela están dañados (redondeados), entonces sí que puede ser necesario el reemplazo.
En casos de roscas de biela dañadas (donde se enrosca el extractor), existen kits de reparación que permiten retaladrar y roscar de nuevo la biela para insertar un casquillo roscado (un inserto). Es una reparación avanzada, pero posible.
Preguntas Frecuentes sobre Extractores de Bielas
Aquí respondemos algunas dudas comunes sobre esta herramienta:
¿Es el mismo extractor para todos los tipos de bielas? No, como hemos visto, depende del tipo de eje de pedalier. Un extractor para cuadradillo no sirve para bielas con chaveta, y aunque hay extractores universales para cuadradillo/Octalink/ISIS, es importante verificar la compatibilidad.
¿Puedo usar un extractor si las roscas de mi biela están dañadas? Si la rosca interna de la biela donde se enrosca el extractor está dañada, el extractor no podrá agarrarse correctamente. Intentar usarlo podría empeorar el daño. En estos casos, a veces se puede usar una prensa de taller o herramientas especiales para extraer bielas dañadas, pero es más complicado.
¿Qué hago si la biela no sale a pesar de usar el extractor correctamente? Asegúrate de que el extractor está completamente enroscado en la biela y que es el tipo correcto. A veces, si la biela lleva mucho tiempo puesta o ha sufrido corrosión, puede estar muy pegada. Aplicar un lubricante penetrante en la unión biela-eje y dejarlo actuar puede ayudar. Sin embargo, evita la fuerza excesiva que pueda romper el extractor o dañar la biela/eje.
¿Necesito herramientas especiales para apretar el tornillo de la biela después de volver a montarla? Sí, al volver a montar las bielas, es crucial apretar el tornillo o tuerca de fijación al par de apriete recomendado por el fabricante (generalmente especificado en las instrucciones del eje de pedalier o las bielas). Usar una llave dinamométrica asegura que el apriete sea correcto, evitando que la biela se afloje (causando holgura y posible daño al cuadradillo/estría) o que se apriete en exceso (dañando el eje o la biela).
Conclusión
El extractor de bielas es una herramienta indispensable para el mantenimiento adecuado de una bicicleta con eje de pedalier de tipo tradicional (cuadradillo, Octalink, ISIS). Elegir el tipo correcto según tu bicicleta y utilizarlo siguiendo los pasos adecuados garantiza un desmontaje seguro, protegiendo tus componentes y facilitando tareas de reparación y mantenimiento. Invertir en un buen extractor de bielas y aprender a usarlo correctamente te ahorrará tiempo, dinero y posibles dolores de cabeza a largo plazo.
