¿Cómo se llaman los engranajes de tu bici?

Cuando pensamos en una bicicleta, a menudo imaginamos ruedas, un cuadro y pedales. Pero en el corazón de su capacidad para moverse y adaptarse a diferentes terrenos se encuentra un sistema fundamental: los engranajes. La pregunta sobre cómo se llaman estos componentes es común, y la respuesta no es única, ya que existen varios tipos de sistemas de transmisión. Sin embargo, un tipo particular, conocido por su ingenio y eficiencia en ciertas aplicaciones, son los engranajes planetarios o epicicloidales, una verdadera maravilla de la ingeniería mecánica que encontramos en muchos dispositivos, incluidas algunas bicicletas modernas.

Engranajes en Bicicletas: Más Allá de un Solo Nombre

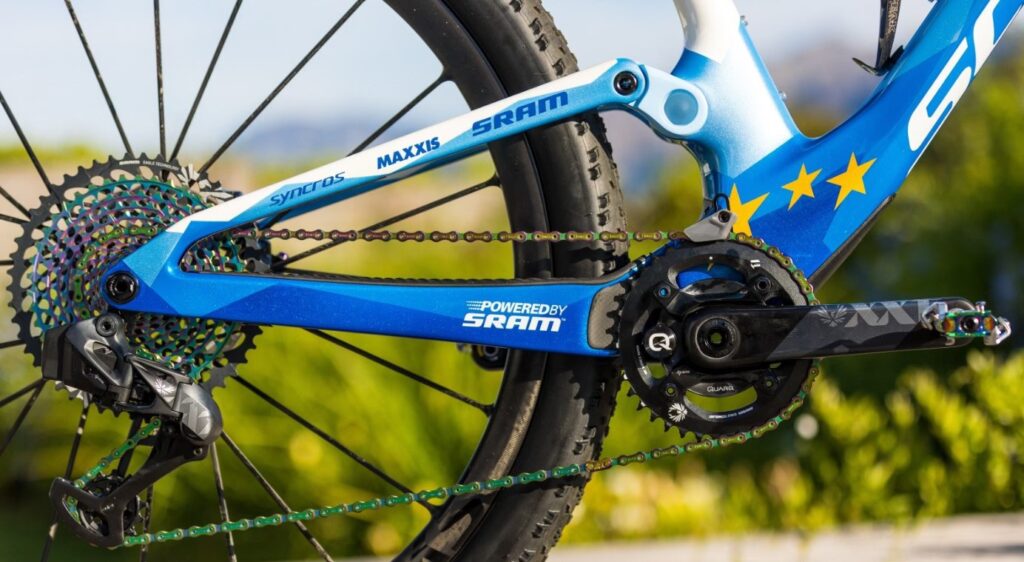

En el mundo del ciclismo, los componentes que permiten cambiar la relación entre el pedaleo y la rotación de la rueda trasera se conocen generalmente como el sistema de transmisión o, de forma más coloquial, las marchas o cambios. Este sistema puede estar compuesto por varios elementos:

• Platos: Los engranajes grandes conectados a las bielas y los pedales.
• Piñones (Cassette o Rueda Libre): El conjunto de engranajes más pequeños en la rueda trasera.
• Desviadores: Mecanismos que mueven la cadena entre los diferentes platos y piñones.
• Cadena: El elemento que transmite la potencia entre los platos y los piñones.
• Mandos de cambio: Palancas o pulsadores para seleccionar la marcha deseada.

Además de este sistema tradicional, existen las cajas de cambios internas, a menudo ubicadas en el buje trasero. Es en estas cajas de cambios internas donde los Engranajes Planetarios juegan un papel protagonista. Aunque el término general sea 'engranajes' o 'cambios', conocer los tipos específicos como los planetarios es clave para entender la sofisticación de algunas bicicletas.

Descubriendo los Engranajes Planetarios

Los engranajes planetarios, también llamados sistemas de engranajes epicicloidales, son un tipo de tren de engranajes en el que uno o varios engranajes externos (los planetarios) giran alrededor de un engranaje central (el sol). Este diseño compacto y potente se distingue de los sistemas de engranajes tradicionales por su disposición concéntrica y su capacidad para lograr altas relaciones de transmisión en un espacio reducido.

Anatomía de un Sistema Planetario

Para comprender cómo funcionan, es esencial conocer sus componentes principales:

• Sol: Es el engranaje situado en el centro del sistema. Todos los demás componentes giran alrededor de él. Es, en esencia, el corazón de la configuración planetaria.
• Planetarios: Son uno o más engranajes más pequeños que orbitan alrededor del engranaje sol. Su nombre proviene de su movimiento, similar al de los planetas alrededor de una estrella.
• Portador: Este componente es una estructura que mantiene los engranajes planetarios en su posición correcta y los conecta entre sí. El portador es crucial porque soporta los planetarios y define su movimiento de rotación alrededor del sol.
• Anillo o Corona Exterior: Es una rueda dentada con dientes en su interior que rodea a los engranajes planetarios. Actúa como una pista o guía externa que interactúa con los planetarios y proporciona restricción lateral, completando el sistema.

La interacción entre estos cuatro componentes (sol, planetarios, portador y anillo) es lo que permite a los engranajes planetarios ofrecer una amplia gama de relaciones de transmisión y configuraciones.

Cómo Funcionan Estos Ingenios Mecánicos

El funcionamiento de un sistema de engranajes planetarios se basa en la combinación de los movimientos rotativos de los planetarios. Estos engranajes giran tanto sobre su propio eje (como la Tierra rotando sobre sí misma) como alrededor del engranaje sol central (como la Tierra orbitando alrededor del Sol). Dependiendo de qué componente se mantenga fijo, cuál se use como entrada de potencia y cuál como salida, se pueden obtener diferentes relaciones de Transmisión.

Por ejemplo, si el sol se mantiene fijo y el portador es la entrada, los planetarios hacen girar el anillo exterior a una velocidad determinada. Si el anillo se mantiene fijo y el sol es la entrada, el portador y los planetarios giran a otra velocidad diferente. Esta versatilidad en la configuración es lo que hace que los engranajes planetarios sean tan útiles en una gran variedad de aplicaciones.

Ventajas y Desventajas de los Engranajes Planetarios

Como toda solución de ingeniería, los engranajes planetarios presentan una serie de puntos fuertes y débiles:

Ventajas:

• Son compactos: Gracias a su diseño concéntrico, donde los componentes se superponen, ocupan significativamente menos espacio que los trenes de engranajes tradicionales que logran relaciones de transmisión similares. Esto es particularmente valioso en aplicaciones donde el espacio es limitado.
• Alta relación de transmisión: Permiten alcanzar relaciones de transmisión muy altas en un paquete relativamente pequeño. Esto significa que pueden multiplicar o reducir la velocidad de rotación de manera eficiente.
• Buena distribución de carga: La carga se distribuye entre varios engranajes planetarios simultáneamente. Esta distribución reduce la presión sobre cada engranaje individual, lo que a su vez minimiza el desgaste y aumenta la Durabilidad general del sistema.

Desventajas:

• Mayor complejidad: Su diseño y fabricación son más complejos que los de los sistemas de engranajes simples. Esto requiere una mayor precisión en la manufactura.
• Posible aumento de costes: La complejidad y la necesidad de alta precisión en la fabricación pueden traducirse en un mayor coste de producción en comparación con sistemas más sencillos.

Aplicación Clave en Bicicletas: La Caja de Cambios Interna

Una de las aplicaciones más relevantes de los engranajes planetarios en el ciclismo es en las cajas de cambios internas, también conocidas como bujes de engranajes internos. En lugar de tener múltiples piñones expuestos en la rueda trasera y desviadores, todo el mecanismo de cambio de marchas está contenido dentro del buje de la rueda trasera. Este diseño encapsulado utiliza sistemas de engranajes planetarios para lograr las diferentes relaciones de transmisión (velocidades).

Estas cajas de cambios internas han ganado popularidad por diversas razones, muchas de las cuales están directamente relacionadas con las ventajas inherentes de los engranajes planetarios. Permiten a los ciclistas cambiar de marcha incluso cuando están parados, una característica muy útil en el ciclismo urbano con paradas frecuentes.

El Caso de Éxito de igus: Innovación en Plástico

Un ejemplo notable del uso de engranajes planetarios en Bicicletas es el que se implementa en ciertos proyectos innovadores, como el descrito para la igus:bike. En este caso particular, se destaca el uso de plásticos de alto rendimiento en la fabricación de la caja de cambios planetaria. Según la información proporcionada, la estructura de este engranaje planetario específico es muy sencilla: un engranaje sol en el centro que permanece fijo. Alrededor de este sol giran tres engranajes planetarios.

Estos planetarios están conectados a un soporte planetario, manteniendo una distancia constante entre sí. El conjunto completo está rodeado por una corona dentada exterior. El funcionamiento descrito para esta bicicleta es el siguiente: el soporte planetario está conectado a la biela y es accionado por el pedaleo. Dado que el sol está fijo, los engranajes planetarios giran alrededor de él y, al mismo tiempo, mueven la corona dentada exterior, a la cual está unido el piñón de salida.

Este piñón de salida se conecta a un piñón más pequeño en el eje trasero (mediante una correa en este caso particular), lo que resulta en que la rueda trasera gire con una relación de transmisión mayor que la rotación de la biela. Es decir, una vuelta de la biela se traduce en más de una vuelta del piñón de salida y, por lo tanto, de la rueda trasera. Este engranaje planetario específico "traduce" la potencia del pedaleo en una mayor velocidad de rotación de la rueda.

Las ventajas destacadas de esta implementación en plástico incluyen que no se oxida, no necesita lubricación ni Mantenimiento constante. Además, se menciona su sostenibilidad, ya que los plásticos utilizados son reciclables, e incluso la posibilidad de recompra al final de la vida útil del producto.

Alternativas Comunes: Desviadores y Cassettes

Las alternativas más extendidas a las cajas de cambios internas con engranajes planetarios en las bicicletas son los sistemas basados en desviadores, platos y cassettes. Estos sistemas son los que encontramos en la gran mayoría de bicicletas de carretera, montaña y urbanas.

Según la información proporcionada, estos sistemas de desviadores y cassettes suelen ser más ligeros y económicos en comparación con las cajas de cambios internas. Sin embargo, también presentan desventajas. Requieren más mantenimiento y ajustes periódicos para asegurar un rendimiento óptimo. La cadena y los engranajes están expuestos a los elementos externos como la suciedad, el agua y el barro, lo que puede afectar su durabilidad y rendimiento a largo plazo. El cambio de marcha requiere que la cadena se mueva físicamente de un engranaje a otro mientras se pedalea.

Beneficios Clave de los Engranajes Planetarios en Ciclismo

El uso de engranajes planetarios en las cajas de cambios internas ofrece beneficios significativos para los ciclistas:

• Menor Mantenimiento: Como se mencionó, estos sistemas requieren menos mantenimiento y ajustes frecuentes en comparación con los desviadores tradicionales. Esto se traduce en menos tiempo dedicado a la puesta a punto y más tiempo disfrutando del paseo.
• Mayor Durabilidad: Al estar protegidos dentro del buje, los componentes del engranaje planetario están menos expuestos a la suciedad, el polvo, el agua y los impactos. Esta protección contra los elementos externos contribuye a una mayor vida útil del sistema.
• Cambio de Marcha Suave y Eficiente: Permiten realizar cambios de marcha de manera fluave y, en muchos sistemas, incluso cuando la bicicleta está detenida. Esto mejora la experiencia de conducción, especialmente en entornos urbanos con paradas y arranques frecuentes.
• Múltiples Velocidades: Al igual que los sistemas de desviadores, los engranajes planetarios permiten configurar bicicletas con múltiples velocidades, lo que permite al ciclista adaptar la resistencia del pedaleo a las diferentes condiciones del terreno (subidas, llanos, descensos) y a su propio nivel de esfuerzo.

Preguntas Frecuentes sobre Engranajes en Bicicletas

Aquí respondemos algunas preguntas comunes sobre los engranajes de bicicleta, centrándonos en los sistemas planetarios:

¿Cómo se llama el engranaje de la bici?
No hay un solo nombre universal. Depende del sistema. Pueden ser 'platos' y 'piñones' (en sistemas de desviador) o referirse al conjunto como 'cambios' o 'marchas'. Cuando hablamos de sistemas encapsulados en el buje, a menudo se basan en 'engranajes planetarios'.

¿Qué son los engranajes planetarios en una bicicleta?
Son un tipo de sistema de engranajes compacto utilizado típicamente dentro de un buje trasero (caja de cambios interna) para proporcionar múltiples relaciones de transmisión o velocidades. Consisten en un engranaje central (sol) rodeado por engranajes más pequeños (planetarios) dentro de un anillo exterior (corona).

¿Cómo funcionan los engranajes planetarios en una caja de cambios interna?
Dependiendo del diseño específico, se fija uno de los componentes (sol o anillo) y la potencia de entrada (del pedaleo a través del portador o el sol) hace girar los planetarios, que a su vez mueven el componente de salida (el anillo o el portador), transmitiendo el movimiento a la rueda trasera con una relación de velocidad diferente.

¿Cuáles son las ventajas de los engranajes planetarios frente a los desviadores?
Generalmente, requieren menos mantenimiento, son más duraderos al estar protegidos de los elementos, permiten cambios de marcha suaves (incluso en parado en muchos casos) y tienen un aspecto más limpio y discreto.

¿Cuáles son las desventajas de los engranajes planetarios?
Suelen ser más pesados y, en algunos casos, más caros que los sistemas de desviadores equivalentes. Su diseño es más complejo.

¿El caso de la igus:bike es un ejemplo típico de engranaje planetario en bicicletas?
Es un ejemplo específico e innovador que utiliza el principio del engranaje planetario, destacando por el uso de materiales plásticos y sus beneficios asociados (no óxido, no lubricación, sostenibilidad). Ilustra bien cómo se puede aplicar el concepto.

En resumen, si bien el término general para los componentes que cambian la velocidad en una bicicleta es 'engranajes' o 'cambios', los sistemas de Engranajes Planetarios representan una solución avanzada y eficiente, particularmente en el contexto de las cajas de cambios internas. Su diseño compacto, durabilidad y bajo mantenimiento los convierten en una opción atractiva para ciertos tipos de bicicletas y ciclistas, ofreciendo una alternativa robusta a los sistemas de transmisión más tradicionales.
