Ejes de Rueda de Bicicleta: Thru Axle vs QR

Cada componente de una bicicleta juega un papel crucial en su rendimiento y seguridad. Entre ellos, el eje de la rueda es una pieza fundamental, aunque a menudo pasa desapercibida. Este elemento central es lo que permite que la rueda gire y se conecte de manera segura al cuadro y la horquilla de la bicicleta. A lo largo de la evolución del ciclismo, los diseños de los ejes han cambiado significativamente, adaptándose a nuevas tecnologías y demandas de rendimiento. Uno de los cambios más notables ha sido la creciente popularidad de los ejes pasantes, especialmente impulsada por la adopción generalizada de los frenos de disco.

https://www.youtube.com/watch?v=PL8dRfVw3cPyQXIzuDm0fRsd3P_dlWLFzy

En este artículo, exploraremos a fondo el mundo de los ejes de rueda de bicicleta, centrándonos en los modernos ejes pasantes y comparándolos con los tradicionales cierres rápidos. Descubriremos qué son, cómo funcionan, los diferentes tipos que existen y por qué la elección correcta del eje es vital para la precisión, la estabilidad y, sobre todo, la seguridad de tu bicicleta.

¿Qué es el Eje de una Rueda de Bicicleta?

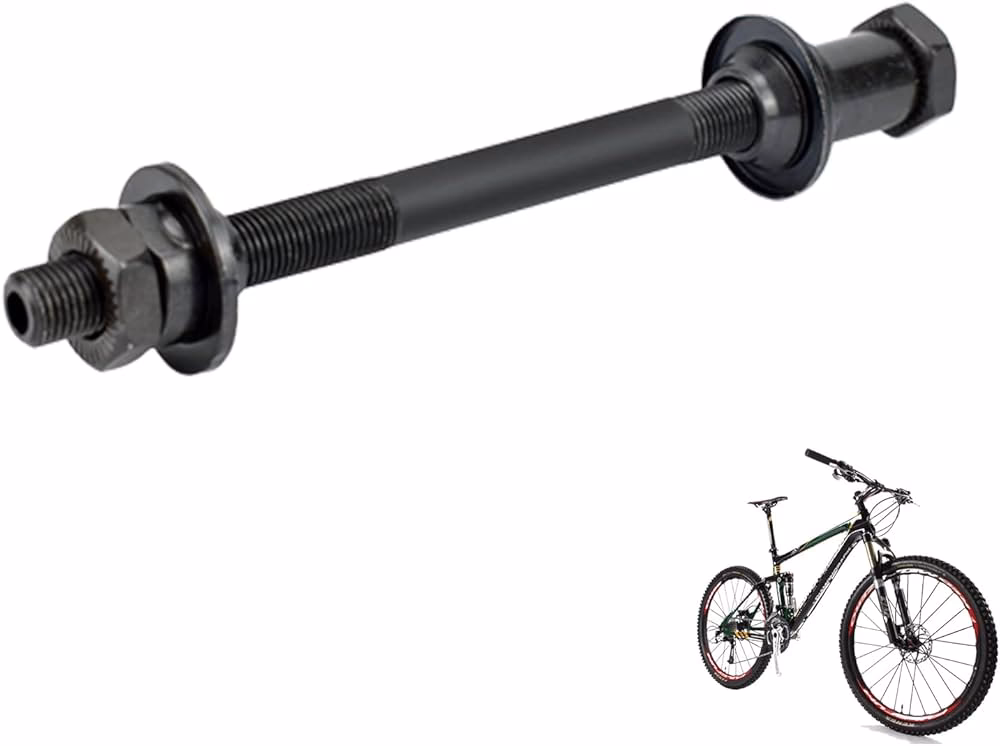

El eje de una rueda es una barra o varilla que atraviesa el centro del buje (la parte central de la rueda donde se alojan los rodamientos) y que se ancla al cuadro de la bicicleta (en la rueda trasera) o a la horquilla (en la rueda delantera). Su función principal es doble: permitir el giro suave de la rueda sobre sus rodamientos y, crucialmente, mantener la rueda firmemente unida a la bicicleta.

Históricamente, los ejes han evolucionado en diseño y mecanismo de fijación. Mientras que en algunos sistemas industriales el eje puede ser una simple barra fija sobre la que gira el buje (un 'eje liso'), en las bicicletas modernas, el eje suele estar integrado de alguna manera con el sistema de fijación, ya sea un cierre rápido o un eje pasante. La elección del tipo de eje impacta directamente en la rigidez lateral del conjunto rueda-cuadro/horquilla y en la facilidad o seguridad de montaje.

De Cierre Rápido a Eje Pasante: Una Evolución Necesaria

Durante décadas, el sistema de cierre rápido (también conocido como Quick Release o QR) fue el estándar en la mayoría de las bicicletas. Inventado por Tullio Campagnolo, este sistema revolucionó la facilidad para quitar y poner ruedas. Sin embargo, con la llegada y popularización de los frenos de disco en el ciclismo de alto rendimiento y, posteriormente, en gamas más bajas, las limitaciones del cierre rápido se hicieron evidentes.

Los frenos de disco aplican fuerzas de frenado diferentes a las de los frenos de llanta, ejerciendo una torsión significativa en el eje y la conexión entre la rueda y la bicicleta. Los cierres rápidos, con sus punteras abiertas y menor diámetro, no ofrecían la rigidez necesaria para contrarrestar estas fuerzas de manera óptima, lo que podía llevar a problemas de alineación del disco, roces e incluso, en situaciones extremas, a la eyección de la rueda. Fue esta necesidad de una conexión más robusta y estable lo que impulsó el desarrollo y la adopción masiva del eje pasante.

El Eje Pasante: Rigidez y Precisión

¿Qué es un Eje Pasante (Thru Axle)?

Un eje pasante, o Thru Axle (TA), es una barra alargada y sólida que pasa completamente a través del buje de la rueda y se enrosca directamente en las punteras cerradas del cuadro o la horquilla de la bicicleta. A diferencia del cierre rápido, que utiliza una palanca para comprimir las punteras abiertas sobre un eje más delgado, el eje pasante crea una conexión mucho más rígida y robusta.

Su mayor diámetro (típicamente 12 mm para la rueda trasera y 15 mm para la delantera, aunque existen otras variantes) y el sistema de fijación en punteras cerradas minimizan la flexión lateral. Esto se traduce en una mejora sustancial en la precisión de la conducción, especialmente en terrenos irregulares o al tomar curvas a alta velocidad, donde la geometría de la rueda con respecto al cuadro debe mantenerse constante.

Funciones Clave y Ventajas del Eje Pasante

La popularidad de los ejes pasantes no es casualidad. Ofrecen una serie de beneficios significativos sobre los cierres rápidos:

• Mayor Rigidez y Estabilidad: La conexión sólida reduce la flexión del conjunto rueda-cuadro/horquilla, mejorando la sensación de control y la estabilidad general de la bicicleta, especialmente en la parte delantera. Esto es crucial en disciplinas como el ciclismo de montaña.
• Precisión en la Conducción: Al mantener la rueda firmemente alineada, se mejora la capacidad de trazar líneas precisas en descensos técnicos y curvas cerradas.
• Mejor Rendimiento del Freno de Disco: Los ejes pasantes aseguran que el disco de freno permanezca siempre en la misma posición relativa a la pinza. Esto reduce enormemente los problemas de roce del disco y optimiza la eficiencia de frenado. Además, previene la eyección de la rueda, un riesgo potencial con frenos de disco y cierres rápidos debido a las fuerzas aplicadas.
• Mayor Seguridad: La fijación en punteras cerradas es intrínsecamente más segura que las punteras abiertas de los cierres rápidos, reduciendo el riesgo de que la rueda se suelte accidentalmente.
• Mayor Durabilidad: Al ser más gruesos y robustos, son menos propensos a doblarse o romperse bajo cargas extremas.
• Alineación Consistente de la Rueda: Cada vez que quitas y pones la rueda, el eje pasante la alinea de manera precisa en la misma posición, lo cual es beneficioso para el rendimiento del freno de disco y la transmisión.
• Reducción de la Fatiga de la Horquilla: La distribución de fuerzas más eficiente y la reducción de la flexión contribuyen a minimizar el estrés en la horquilla, prolongando su vida útil.

En resumen, los ejes pasantes son sinónimo de un manejo más seguro, preciso y fiable, especialmente en bicicletas equipadas con frenos de disco y aquellas destinadas a un uso exigente o de alto rendimiento.

Tipos y Medidas de Ejes Pasantes

Aunque el concepto es el mismo, los ejes pasantes vienen en diferentes medidas para adaptarse a distintos tipos de bicicletas y estándares de espaciado. Las dos medidas de diámetro más comunes son:

• Eje Pasante Trasero: Generalmente tiene un diámetro de 12 mm. La longitud varía según el espaciado del buje trasero y el cuadro. Los espaciados más comunes son 142 mm (12x142) y 148 mm (12x148), este último conocido como Boost y muy popular en MTB por ofrecer aún mayor rigidez al ensanchar el buje. Las longitudes totales del eje pueden ir de unos 165 mm a más de 180 mm.
• Eje Pasante Delantero: El diámetro estándar más común es de 15 mm. Al igual que el trasero, la longitud depende del espaciado de la horquilla. El estándar más extendido es 100 mm (15x100), pero también existe el estándar Boost delantero de 110 mm (15x110).

Además del diámetro y la longitud, es crucial tener en cuenta el paso de rosca. Esta medida indica la distancia entre los hilos de la rosca del eje y debe coincidir perfectamente con la rosca de la puntera del cuadro/horquilla. Los pasos de rosca más comunes varían entre 1.0 mm, 1.5 mm y 1.75 mm. Un eje pasante se especifica, por tanto, con tres números: Diámetro x Longitud - Paso de rosca (ej. 12x142 - 1.5, aunque a veces la longitud total del eje se indica por separado de la longitud del espaciado).

Ejes Pasantes para Rodillos de Entrenamiento

Con la popularidad de los rodillos de entrenamiento interactivos, muchos ciclistas necesitan adaptar sus bicicletas con ejes pasantes para poder montarlas de forma segura. Existen ejes pasantes específicos diseñados para rodillos, que son esencialmente ejes pasantes estándar (por ejemplo, de 12 mm) pero con adaptadores o un diseño que permite su fijación al rodillo, garantizando la estabilidad necesaria durante el entrenamiento indoor.

El Cierre Rápido: Un Sistema Clásico

Aunque los ejes pasantes son la norma en muchas bicicletas nuevas, especialmente de gama media y alta, los cierres rápidos siguen presentes en muchas bicicletas, particularmente en modelos de carretera y urbanos de gamas más accesibles, o en bicicletas de montaña más antiguas.

¿Qué es un Cierre Rápido (Quick Release)?

Un cierre rápido es un eje más delgado (típicamente 5 mm de diámetro) que se inserta a través del buje de la rueda. En un extremo tiene una palanca excéntrica y en el otro una tuerca de ajuste. Dos pequeños muelles (uno en cada extremo) ayudan a centrar el eje en las punteras abiertas de la horquilla o el cuadro. La palanca se cierra para generar tensión entre la tuerca y la palanca, comprimiendo las punteras y sujetando la rueda.

Limitaciones del Cierre Rápido

Si bien son fáciles de usar para un cambio rápido de rueda, los cierres rápidos presentan desventajas frente a los ejes pasantes:

• Menor Rigidez: La conexión con punteras abiertas es menos rígida y susceptible a la flexión lateral.
• Problemas con Frenos de Disco: No manejan bien las fuerzas de frenado de disco, pudiendo causar roce del disco o, en casos extremos, que la rueda se salga de las punteras.
• Seguridad: Aunque son 'rápidos', si no se ajustan correctamente (demasiado flojos o demasiado apretados), la rueda puede no estar segura.
• Alineación Variable: Cada vez que se reinstala una rueda con cierre rápido, es posible que no quede exactamente en la misma posición, lo que puede requerir pequeños ajustes en los frenos (especialmente de disco).

Eje Pasante vs. Cierre Rápido: Una Comparativa

Para visualizar mejor las diferencias, aquí tienes una tabla comparativa de los aspectos clave:

Como se puede apreciar, el eje pasante ofrece ventajas significativas en rendimiento y seguridad, especialmente en el contexto del ciclismo moderno con frenos de disco.

¿Cómo Saber Qué Eje Necesita Mi Bicicleta?

Identificar el tipo y tamaño de eje que tu bicicleta necesita es fundamental si necesitas reemplazarlo o comprar componentes compatibles (como ruedas o rodillos). La forma más fiable es consultar las especificaciones técnicas del fabricante de tu bicicleta o de la horquilla/cuadro. Estas especificaciones suelen indicar claramente si utiliza cierres rápidos o ejes pasantes, y en este último caso, las medidas exactas.

Las especificaciones de un eje pasante se indican con el diámetro, el espaciado del buje (que determina la longitud efectiva necesaria) y, a veces, la longitud total del eje y el paso de rosca. Por ejemplo: 'Eje pasante delantero 15x100 mm' o 'Eje pasante trasero 12x148 mm Boost'. Para estar completamente seguro, si la especificación no incluye el paso de rosca, puedes medirlo o consultarlo con el fabricante.

Si no tienes acceso a las especificaciones, puedes medir el eje existente con un calibre o una regla, prestando atención al diámetro y la longitud total. Para el paso de rosca, puede ser más complicado medirlo con precisión sin herramientas específicas, por lo que consultar el manual o al fabricante es la mejor opción.

Preguntas Frecuentes sobre Ejes de Rueda

Aquí respondemos algunas dudas comunes relacionadas con los ejes de bicicleta:

¿Qué es exactamente un eje pasante?

Es una barra sólida que atraviesa el buje de la rueda y se atornilla directamente en las punteras cerradas del cuadro o la horquilla, creando una conexión muy rígida y segura.

¿Cuál es la diferencia principal entre un eje pasante y un cierre rápido?

La principal diferencia radica en el diámetro del eje (más grueso en el pasante) y el mecanismo de fijación (atornillado en punteras cerradas para el pasante vs. palanca de compresión en punteras abiertas para el cierre rápido). Esto resulta en una mayor rigidez y seguridad en el eje pasante.

¿Por qué se usan ejes pasantes con frenos de disco?

Los frenos de disco ejercen fuerzas que pueden desalinear o incluso expulsar una rueda fijada con cierre rápido en punteras abiertas. Los ejes pasantes y las punteras cerradas proporcionan la rigidez y seguridad necesarias para contrarrestar estas fuerzas, manteniendo la alineación del disco y la rueda firmemente en su lugar.

¿Son los ejes pasantes solo para bicicletas de montaña?

No. Aunque se popularizaron en MTB por la exigencia del terreno, hoy en día son estándar en muchas bicicletas de carretera de alto rendimiento, gravel, touring e incluso algunas urbanas, especialmente si tienen frenos de disco.

¿Qué significan los números como 12x142 o 15x100?

Estos números indican el diámetro del eje y el espaciado del buje/puntera. Por ejemplo, 12x142 significa un eje de 12 mm de diámetro para un buje/puntera con un espaciado de 142 mm. 15x100 significa un eje de 15 mm de diámetro para un espaciado de 100 mm.

¿Cómo sé qué eje necesito para mi bicicleta?

Debes consultar las especificaciones técnicas de tu bicicleta, horquilla y cuadro. Si no están disponibles, puedes medir el diámetro del agujero del eje y el espaciado entre las punteras. También es fundamental conocer el paso de rosca si es un eje pasante.

¿Puedo convertir mi bicicleta de cierre rápido a eje pasante?

Generalmente no es posible sin cambiar el cuadro y/o la horquilla, ya que las punteras para cierres rápidos son abiertas y de un tamaño diferente a las punteras cerradas y roscadas necesarias para los ejes pasantes. Algunas horquillas o cuadros muy específicos podrían tener adaptadores, pero no es una conversión común ni sencilla.

¿Necesito un eje especial para usar un rodillo de entrenamiento?

Si tu bicicleta usa eje pasante, es muy probable que necesites un eje pasante específico para rodillos que sea compatible con el sistema de fijación de tu rodillo. Estos ejes suelen tener extremos adaptados para anclarse correctamente.

Conclusión

El eje de la rueda es un componente vital para el funcionamiento seguro y eficiente de una bicicleta. La transición hacia los ejes pasantes representa un avance significativo en la tecnología ciclista, ofreciendo niveles superiores de rigidez, precisión y seguridad, especialmente relevantes con la adopción generalizada de los frenos de disco. Entender la diferencia entre los ejes pasantes y los cierres rápidos, así como conocer las especificaciones correctas para tu bicicleta, te permitirá mantener tu máquina en óptimas condiciones y disfrutar de una experiencia de pedaleo más segura y controlada.
