¿Qué es el Eje Central de tu Bicicleta?

El eje central de una bicicleta, conocido comúnmente como pedalier o Bottom Bracket (BB), es uno de los componentes más cruciales y a menudo menos comprendidos. Imagina que es el corazón mecánico que permite que la energía que pones al pedalear se transmita eficientemente para mover tu bicicleta. Sin un pedalier adecuado y en buen estado, tu pedaleo sería inútil.

Este mecanismo fundamental está compuesto principalmente por un eje, rodamientos (o baleros) y otras piezas que se conectan directamente a las palancas o bielas donde van fijados los pedales. Su función principal es permitir el giro suave de las bielas y, por ende, de los pedales, para que puedas aplicar fuerza a la cadena y avanzar.

¿Dónde se encuentra el Eje de Centro?

El eje de centro se aloja dentro de una parte específica del cuadro de la bicicleta llamada caja del pedalier o caja del eje. Esta caja es un tubo corto y robusto ubicado en la unión de tres tubos principales del cuadro: el tubo inferior (el que va hacia la rueda delantera), el tubo del asiento y las vainas inferiores (los tubos traseros que van hacia la rueda trasera). El mecanismo completo del pedalier se instala dentro de este tubo transversal del cuadro.

La Función Vital: Transmitir tu Fuerza

La importancia del eje pedalier radica en su función de interfaz entre el ciclista y la transmisión de la bicicleta. Cada pedalada que das genera una fuerza que se aplica a través de las bielas. El eje de centro, con sus rodamientos, permite que estas bielas giren libremente y de manera eficiente. Este giro, a su vez, mueve el plato (o platos) de la biela, arrastrando la cadena y haciendo que la rueda trasera gire. Un pedalier en mal estado o inadecuado puede causar fricción, pérdida de energía y un pedaleo incómodo o ineficiente.

Tipos de Eje de Centro: Una Variedad para Cada Bici

La evolución de las bicicletas ha llevado al desarrollo de diversos tipos de ejes de centro, adaptados a diferentes cuadros, estilos de ciclismo y niveles de rendimiento. Podemos clasificar estos ejes según varios criterios, principalmente por su método de montaje en el cuadro y la ubicación de sus rodamientos.

Clasificación por Montaje y Rosca de la Caja

Una de las primeras distinciones importantes es si la caja del pedalier del cuadro tiene rosca o no. Los sistemas roscados son los más tradicionales, mientras que los sistemas sin rosca o 'press-fit' son más modernos y se encuentran a menudo en bicicletas de gama alta.

Ejes con Rosca y Tipos de Caja

En los cuadros con caja de pedalier roscada, el sistema del pedalier se enrosca directamente en el cuadro. Existen diferentes estándares de rosca y ancho de caja:

• BSC/BSA/Estándar Inglés (British Standard Cycle): Es el estándar más extendido a nivel mundial. Las cajas suelen tener un ancho de 68 mm o 73 mm. El diámetro interior es de 1.37 pulgadas (aproximadamente 34.8 mm), y la rosca es de paso fino.
• Estándar Italiano: Menos común que el BSA, pero todavía presente. La caja del pedalier mide 70 mm de ancho y tiene un diámetro de 36 mm. La rosca también es diferente a la BSA.
• Estándares Francés y Suizo: Son estándares más antiguos que se encuentran principalmente en bicicletas clásicas o 'vintage'. La caja mide 68 mm de ancho. El estándar francés tiene un diámetro de 35 mm, mientras que el suizo tiene un diámetro de 35 mm pero con una rosca diferente a la francesa.

Ejes sin Rosca (Press-Fit)

En los cuadros diseñados para sistemas 'press-fit', la caja del pedalier no tiene rosca. En su lugar, los rodamientos o las cazoletas que contienen los rodamientos se presionan directamente en el alojamiento de la caja del cuadro. Este diseño permite a los fabricantes de cuadros crear cajas más anchas, lo que teóricamente aumenta la rigidez del conjunto y permite el uso de ejes de biela de mayor diámetro, contribuyendo a un menor peso y una mejor transferencia de potencia.

Clasificación por Ubicación de los Rodamientos

Otra forma de clasificar los ejes de centro es por dónde se encuentran los rodamientos que permiten el giro del eje y las bielas.

Ejes con Rodamientos Internos

En este diseño, los rodamientos se encuentran dentro de la caja del pedalier, alojados en cazoletas o dentro de un cartucho sellado que se instala en el cuadro.

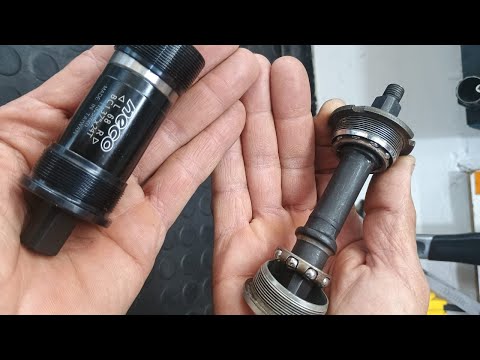

• Ejes Desarmables (Cazoletas y Conos): Un sistema antiguo, todavía visto en algunas bicicletas económicas, especialmente infantiles. Consiste en un eje, cazoletas (tasas) que se enroscan en el cuadro, rodamientos de bolas sueltas (o en jaula) y contratuercas. Aunque sencillo, requiere mantenimiento frecuente ya que es propenso a la entrada de suciedad y agua.
• Ejes Sellados de Cartucho (Cuadradillo, ISIS, Octalink): Estos ejes vienen en una unidad sellada que contiene el eje y los rodamientos. Se instalan como un conjunto en la caja del pedalier.

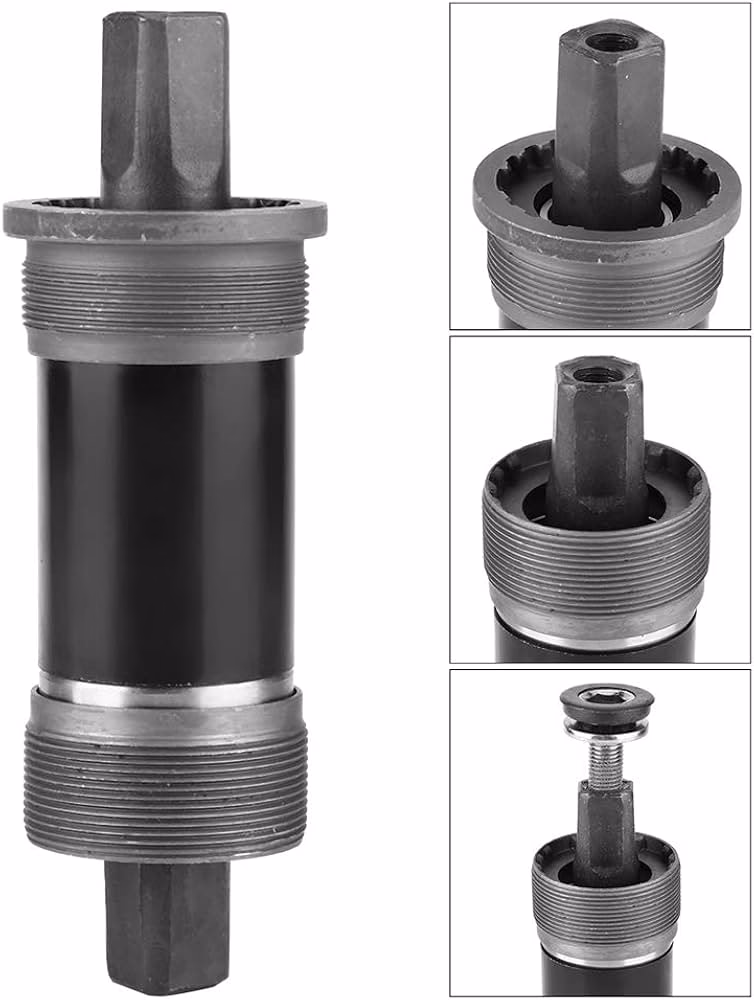

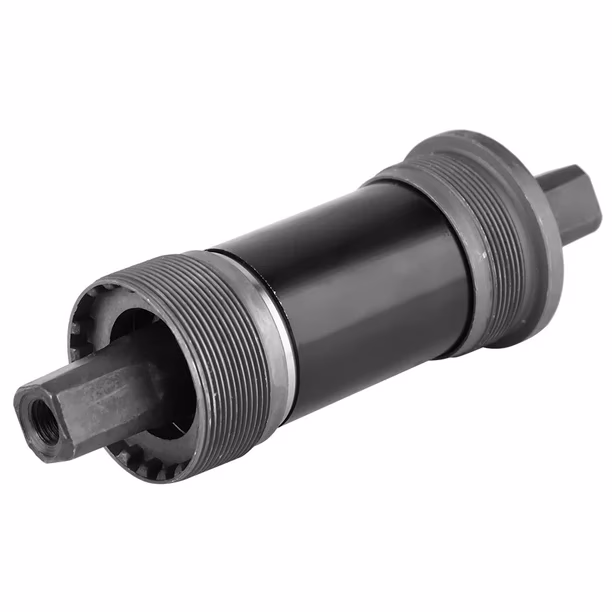

  • Cuadradillo (Square Taper): Uno de los sistemas de cartucho sellado más comunes y probados. El extremo del eje donde se fija la biela tiene forma cuadrada. Existen dos estándares ligeramente diferentes: ISO y JIS, que varían en el ancho del extremo cuadrado. Es importante usar bielas compatibles con el estándar del eje. Son muy fiables al estar sellados, protegiendo los rodamientos de los elementos.
  • ISIS Drive y Octalink: Evoluciones del cuadradillo que buscaban aumentar la rigidez usando ejes de mayor diámetro. En lugar de un cuadrado, el extremo del eje tiene múltiples ranuras (10 en ISIS, 8 en Octalink) para un ajuste más firme con la biela. Aunque ofrecían mejoras, el diseño de los rodamientos, aún internos y pequeños, a veces limitaba su durabilidad.

Ejes con Rodamientos Externos

En este diseño, los rodamientos no están dentro de la caja del pedalier, sino fuera de ella, alojados en cazoletas que se enroscan o presionan en el exterior de la caja. El eje suele estar integrado en una de las bielas (normalmente la derecha) o ser una pieza separada de mayor diámetro que atraviesa los rodamientos.

• Hollowtech II (Shimano) y Similares (GXP de SRAM, etc.): Sistemas muy populares en bicicletas modernas. El eje de biela es hueco (de ahí 'Hollowtech') y de gran diámetro (típicamente 24 mm). El eje está unido a la biela derecha y atraviesa los rodamientos, que se encuentran en dos cazoletas externas que se enroscan en una caja BSA o italiana (o se adaptan a Press-Fit). Este diseño permite rodamientos más grandes y una mayor separación entre ellos, mejorando la rigidez y durabilidad.
• Ejes de Gran Diámetro (BB30, BB386EVO, DUB, etc.): Estos sistemas utilizan ejes de biela aún más grandes (típicamente 30 mm de diámetro) y a menudo se asocian con cuadros 'press-fit' o cajas roscadas T47. Los rodamientos pueden ser internos (dentro de la caja) o externos, dependiendo del estándar específico. Buscan maximizar la rigidez y reducir el peso.

Estándares Modernos de Cajas y Ejes (Press-Fit y Roscados de Gran Diámetro)

Con la proliferación de los ejes de gran diámetro, han surgido múltiples estándares de cajas de pedalier, especialmente en el ámbito 'press-fit'.

• BB30: Uno de los pioneros en usar eje de 30 mm. Requiere una caja de cuadro con un diámetro interno grande (42 mm) donde los rodamientos se presionan directamente. Ancho de caja típico: 68 mm (carretera) o 73 mm (montaña).
• PF30 (Press-Fit 30): Similar a BB30 en que usa eje de 30 mm, pero los rodamientos están alojados en cazoletas de plástico o nylon que se presionan en una caja de cuadro con mayor diámetro interno (46 mm). Ancho de caja típico: 68 mm o 73 mm.
• BB86 (Shimano Press-Fit): Diseñado para ejes de 24 mm (como Hollowtech II). Utiliza una caja ancha (86.5 mm para carretera) con un diámetro interno de 41 mm, donde se presionan los rodamientos o cazoletas. Permite vainas traseras más anchas para mayor rigidez.
• BB92 (Shimano Press-Fit): Similar al BB86, pero con un ancho de caja de 92 mm (para montaña, aunque también hay variantes para carretera). Diámetro interno de 41 mm.
• BB386EVO: Un estándar versátil que combina el eje de 30 mm con un ancho de caja amplio (86.5 mm). Requiere una caja de cuadro con diámetro interno de 46 mm y se puede adaptar a muchos otros estándares.
• T47: Un estándar relativamente nuevo que busca combinar las ventajas de los ejes de gran diámetro (30 mm) con la fiabilidad del montaje roscado. Utiliza una caja de cuadro con un diámetro interno de 47 mm y rosca.

¿Cómo Elegir el Eje de Centro Adecuado para tu Bici?

Seleccionar el pedalier correcto es fundamental para asegurar la compatibilidad, el rendimiento y la durabilidad. La elección principal siempre estará determinada por el cuadro de tu bicicleta.

1. Identifica el Tipo de Cuadro: Lo primero es saber qué tipo de caja de pedalier tiene tu cuadro. ¿Es roscada (BSA, Italiano, etc.) o 'press-fit' (BB30, PF30, BB86, BB92, T47, etc.)?
2. Mide la Caja del Pedalier: Si es roscada, mide el ancho de la caja (68mm, 70mm, 73mm) y, si es posible, verifica el diámetro interno y el tipo de rosca (BSA 1.37", Italiano 36mm). Si es 'press-fit', necesitarás saber el ancho de la caja y el diámetro interno del alojamiento donde se presionan los rodamientos/cazoletas.
3. Considera tus Bielas: El eje del pedalier debe ser compatible con el tipo de biela que vas a usar. Las bielas tienen ejes de diferente diámetro (cuadradillo, ISIS, Octalink, 24mm, 30mm) y sistema de montaje. Por ejemplo, unas bielas Shimano Hollowtech II (eje de 24mm) requieren un pedalier diseñado para ejes de 24mm, ya sea roscado BSA/Italiano o un adaptador para cajas 'press-fit' (como BB86, BB92). Unas bielas con eje de 30mm requieren un pedalier para eje de 30mm (como BB30, PF30, BB386EVO, T47).
4. Tipo de Bicicleta y Uso: Aunque el cuadro manda, el tipo de ciclismo (carretera, montaña, BMX, urbano) puede influir en el tipo de pedalier que el fabricante del cuadro eligió, buscando características como rigidez (bicicletas de competición) o durabilidad y facilidad de mantenimiento (bicicletas urbanas o de touring).

En muchos casos, especialmente con cuadros modernos, el tipo de pedalier compatible es muy específico. Si tienes dudas, la mejor opción es consultar la documentación técnica de tu cuadro o visitar una tienda especializada con tu bicicleta para que te ayuden a identificar el sistema correcto.

Características a Considerar al Elegir (o Entender) un Pedalier

Más allá de la compatibilidad, diferentes sistemas ofrecen distintas características:

Como puedes ver, no hay un único eje mejor para todas las bicicletas o ciclistas. La elección depende del diseño del cuadro (que es el factor limitante), el tipo de biela y las prioridades del ciclista (peso, durabilidad, facilidad de mantenimiento, rigidez).

Preguntas Frecuentes sobre el Eje de Centro

¿El tipo de eje de centro afecta el rendimiento de mi bicicleta?
Sí, definitivamente. Un eje de centro adecuado y en buen estado asegura un pedaleo suave y eficiente, minimizando la fricción y maximizando la transferencia de potencia. Un pedalier desgastado, incompatible o mal instalado puede causar ruidos, dificultad al pedalear y pérdida de energía.

¿Cuándo debo reemplazar el eje de centro?
Debes considerar reemplazar el eje de centro si notas ruidos (crujidos, clics) al pedalear que provienen de esa zona, si sientes holgura o movimiento lateral en las bielas, o si el pedaleo se siente áspero o con mucha resistencia. La vida útil varía mucho según el tipo de eje, las condiciones de uso y el mantenimiento.

¿Puedo cambiar el tipo de eje de centro en mi bicicleta?
Generalmente, no puedes cambiar a un tipo de caja de pedalier radicalmente diferente (por ejemplo, de roscado a press-fit o viceversa), ya que esto depende del diseño del cuadro. Sin embargo, dentro del mismo tipo de caja (por ejemplo, BSA roscado), a menudo puedes usar diferentes tipos de ejes de pedalier (cuadradillo, Hollowtech II, etc.) siempre que sean compatibles con tus bielas y estén diseñados para ese tipo de caja.

¿Necesito herramientas especiales para trabajar con el eje de centro?
Sí, la mayoría de los ejes de centro requieren herramientas específicas para su instalación y remoción. Estas herramientas varían según el tipo de pedalier (extractores de biela, llaves de cazoletas, prensas para press-fit, etc.).

Esperamos que este artículo te haya ayudado a desentrañar el misterio del eje central de tu bicicleta. Es un componente pequeño pero poderoso que merece tu atención para garantizar el mejor rendimiento en cada salida.
