Engranajes de Bicicleta: Guía Esencial

Los engranajes representan uno de los avances mecánicos más significativos en la historia de la ingeniería. Su invención transformó la capacidad humana para transmitir y modificar la fuerza y la velocidad en innumerables máquinas, desde complejos mecanismos industriales hasta vehículos cotidianos como las bicicletas. En el mundo del ciclismo, comprender el funcionamiento y la correcta utilización de los engranajes es fundamental para mejorar el rendimiento, la comodidad y la eficiencia al pedalear.

Estos componentes, aparentemente simples, son la clave para adaptar tu esfuerzo a las condiciones del terreno, permitiéndote subir colinas con menos dificultad o alcanzar mayores velocidades en terreno plano. Exploraremos en detalle qué son, cómo operan y, crucialmente, cómo interactuar con ellos a través de las palancas de cambio para sacar el máximo partido a cada pedalada.

¿Qué son los Engranajes de Bicicleta? Características Clave

En esencia, los engranajes son ruedas dentadas diseñadas para encajar y trabajar conjuntamente. Su propósito principal es transmitir potencia de una parte de una máquina a otra. En el contexto de una bicicleta, esta transmisión de potencia ocurre desde los pedales, a través de la cadena, hasta la rueda trasera, impulsando así el movimiento.

Las características fundamentales de los engranajes radican en sus dientes. Cuando dos engranajes se acoplan, los dientes de uno empujan los dientes del otro, haciendo que ambas ruedas giren. La relación entre el número de dientes de los engranajes acoplados determina cómo se modifican la velocidad y la fuerza transmitidas.

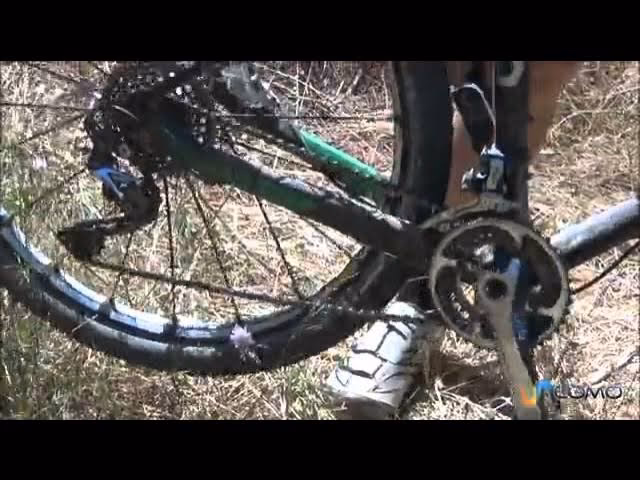

En una bicicleta, encontramos engranajes en dos lugares principales: los platos, que son las ruedas dentadas conectadas a las bielas (donde van los pedales), y los piñones, que forman el cassette o rueda libre en el eje de la rueda trasera. La combinación de diferentes tamaños de platos y piñones es lo que crea las distintas "marchas" o relaciones de cambio de la bicicleta.

El Fascinante Funcionamiento de los Engranajes

Detrás de la aparente magia de cómo una bicicleta puede subir una cuesta empinada o volar sobre el asfalto, se encuentra la física aplicada a los engranajes. El principio básico es una compensación entre velocidad y fuerza.

Cuando dos engranajes están conectados y uno impulsa al otro, si el engranaje impulsor (el que gira primero, por ejemplo, el plato) tiene más dientes (y es más grande) que el engranaje impulsado (el que recibe el movimiento, por ejemplo, un piñón), el segundo engranaje (el piñón) debe girar mucho más rápido para seguir el ritmo. Esto resulta en un aumento de velocidad, pero a cambio de una disminución en la fuerza disponible en el eje del engranaje impulsado. Piensa en un plato grande y un piñón pequeño: cada pedaleada hace girar la rueda trasera muchas veces, ideal para velocidad en llano o bajada.

Por el contrario, si el engranaje impulsor tiene menos dientes (es más pequeño) que el engranaje impulsado, el segundo engranaje girará más lentamente que el primero, pero con una fuerza considerablemente mayor. Esto significa que cada pedaleada, aunque hace girar menos la rueda trasera, aplica una fuerza mucho mayor. Esto es lo que ocurre con un plato pequeño y un piñón grande: es una combinación ideal para subir cuestas, donde necesitas más fuerza que velocidad por cada giro de pedal.

Este principio de multiplicar la fuerza a expensas de la velocidad, y viceversa, se rige por el principio de conservación de la energía. La energía total transmitida se mantiene constante, simplemente se distribuye de manera diferente entre la fuerza y la velocidad.

Además de modificar la velocidad y la fuerza, los engranajes también pueden cambiar la dirección de rotación. Cuando dos engranajes externos se acoplan, el segundo siempre gira en la dirección opuesta al primero. Aunque en las bicicletas el cambio de dirección no es una función principal de los engranajes de transmisión (la cadena mantiene la misma dirección de rotación), el principio es fundamental en otros sistemas mecánicos.

¿Cuándo Debes Cambiar de Marcha en tu Bicicleta?

Saber cuándo y cómo cambiar de marcha es una habilidad crucial que transforma la experiencia de montar en bicicleta. Las marchas son tus aliadas; te permiten rodar más rápido, subir colinas con mayor facilidad y, lo más importante, mantener una velocidad de pedaleo cómoda y eficiente, conocida como cadencia.

La cadencia se refiere al número de revoluciones del pedal por minuto (rpm). Aunque puede variar entre ciclistas, una cadencia óptima suele estar entre 70 y 100 rpm. Mantenerse dentro de este rango ayuda a reducir la fatiga muscular y mejorar la resistencia.

Debes cambiar a una marcha más "fácil" (plato más pequeño, piñón más grande) siempre que te enfrentes a una subida o una inclinación. Esto te permite mantener una cadencia constante sin tener que aplicar una fuerza excesiva en cada pedalada. Del mismo modo, si vas a empezar a rodar desde parado, es recomendable estar en una marcha fácil para que el arranque sea menos costoso.

Por el contrario, utiliza una marcha más "difícil" (plato más grande, piñón más pequeño) cuando ruedes en terreno llano o en descenso, o si sientes que apenas hay resistencia al empujar los pedales. Esto te permite avanzar más distancia con cada pedalada.

Es una excelente práctica anticipar los cambios en el terreno. Si ves que se acerca una subida, cambia a una marcha más fácil justo antes de empezarla. Si sabes que vas a detenerte (por ejemplo, en un semáforo), cambia a una marcha más fácil antes de parar para que el reinicio sea más sencillo.

Con la práctica, el cambio de marchas se volverá intuitivo. Algunos ciclistas pueden incluso saber qué marcha llevan sin mirar, simplemente por la sensación en las piernas. Algunas bicicletas tienen indicadores en el manillar que muestran la marcha actual, mientras que en otras tendrás que echar un vistazo rápido a los platos y piñones.

¿Dónde se Encuentran las Palancas de Cambio en una Bicicleta?

La ubicación y el diseño de las palancas de cambio varían significativamente entre los diferentes tipos de bicicletas, principalmente entre bicicletas de carretera y bicicletas de montaña (o híbridas).

En las bicicletas de carretera con manillar curvado (drop-bar), las palancas de cambio suelen estar integradas con las palancas de freno en una sola unidad, a menudo llamadas brifters (una contracción de brake y shifter). Se sitúan en la parte superior del manillar, accesibles tanto desde la posición de "capuchas" (manos sobre la parte superior de las palancas) como desde la posición de "abajo" (manos en la curva inferior del manillar). Este diseño es el más común en las bicicletas de carretera modernas.

Existen otros tipos de palancas de cambio en bicicletas de carretera, aunque menos comunes hoy en día, como las palancas en los extremos del manillar (bar-end shifters) o las palancas en el tubo diagonal (down-tube shifters), que fueron el estándar durante décadas. Estas últimas se sitúan, como su nombre indica, en el tubo principal del cuadro, debajo del manillar.

En las bicicletas de montaña y la mayoría de las bicicletas híbridas, que suelen tener manillar plano, las palancas de cambio se sitúan en el manillar, cerca de los puños, separadas de las palancas de freno. Los diseños más habituales son los cambios de pulgar (thumb shifters) y los cambios de puño giratorio (grip shifters).

Cómo Utilizar los Cambios en una Bicicleta de Carretera

Cambiar de marcha en una bicicleta de carretera con brifters requiere familiarizarse con el sistema específico del fabricante (Shimano, SRAM, Campagnolo). Aunque los mecanismos varían, el principio es el mismo: usar las palancas para mover la cadena entre diferentes platos y piñones.

Antes de detallar cada sistema, recordemos la terminología:

• Marcha fácil (o pequeña): Combinación que requiere menos esfuerzo por pedalada (plato pequeño y/o piñón grande). Es ideal para subir o arrancar.
• Marcha difícil (o grande): Combinación que requiere más esfuerzo por pedalada pero permite mayor velocidad (plato grande y/o piñón pequeño). Es ideal para llanear o bajar.
• Subir de marcha (Upshift): Cambiar a una marcha más difícil.
• Bajar de marcha (Downshift): Cambiar a una marcha más fácil.
• Subir el cassette: Mover la cadena hacia un piñón más grande.
• Bajar el cassette: Mover la cadena hacia un piñón más pequeño.

Con estas definiciones en mente, veamos los sistemas más comunes:

Cambios Shimano STI

Los sistemas Shimano Total Integration (STI) utilizan un diseño de doble palanca integrada. Tienen una pequeña palanca justo detrás de la palanca de freno principal y la palanca de freno completa que también se puede mover lateralmente.

• Palanca derecha (controla el cambio trasero - piñones): Para bajar el cassette (a un piñón más pequeño, marcha más difícil), empuja la palanca interna más pequeña hacia adentro (de derecha a izquierda). Para subir el cassette (a un piñón más grande, marcha más fácil), empuja la palanca de freno completa hacia adentro (la pequeña palanca de cambio se moverá con ella).
• Palanca izquierda (controla el cambio delantero - platos): Para cambiar al plato más pequeño (marcha más fácil), empuja la palanca interna más pequeña hacia adentro (de izquierda a derecha). Para cambiar al plato más grande (marcha más difícil), empuja la palanca de freno completa hacia adentro (la pequeña palanca de cambio se moverá con ella).

Los cambios Shimano también suelen tener una función de ajuste (trim) en la palanca izquierda. Un movimiento más corto de la palanca interna (aproximadamente la mitad de un cambio normal) mueve ligeramente la guía del desviador delantero para evitar que la cadena roce en ciertas combinaciones de marchas.

Los cambios electrónicos Shimano Di2 funcionan de manera similar en cuanto a la acción (un botón para cada tipo de cambio), pero el mecanismo interno es electrónico en lugar de mecánico y los botones pueden reconfigurarse.

Cambios SRAM DoubleTap

Los sistemas SRAM DoubleTap utilizan una única palanca por lado para realizar ambos cambios (subir y bajar). La acción del cambio se diferencia por la longitud del recorrido de la palanca.

• Palanca derecha (controla el cambio trasero - piñones): Un clic corto de la palanca hacia adentro (de derecha a izquierda) baja el cassette (a un piñón más pequeño, marcha más difícil). Un empuje más largo de la palanca hacia adentro sube el cassette (a un piñón más grande, marcha más fácil).
• Palanca izquierda (controla el cambio delantero - platos): Un clic corto de la palanca hacia adentro (de izquierda a derecha) cambia al plato más pequeño (marcha más fácil). Un empuje más largo de la palanca hacia adentro cambia al plato más grande (marcha más difícil).

El sistema electrónico SRAM eTap funciona de forma diferente. Cada palanca (derecha e izquierda) controla un aspecto del cambio trasero, y ambas juntas controlan el cambio delantero. La funcionalidad es altamente personalizable, pero por defecto:

• Palanca derecha: Un clic baja el cassette (a un piñón más pequeño, marcha más difícil).
• Palanca izquierda: Un clic sube el cassette (a un piñón más grande, marcha más fácil).
• Ambas palancas juntas: Presionar ambas simultáneamente cambia entre los platos.

Cambios Campagnolo

Los sistemas Campagnolo tienen un diseño ligeramente diferente con una palanca de cambio principal detrás de la palanca de freno y una pequeña palanca operada por el pulgar en el interior del cuerpo de la maneta.

• Palanca derecha (controla el cambio trasero - piñones): Empujar la palanca de cambio principal (detrás de la de freno) hacia adentro (de derecha a izquierda) sube el cassette (a un piñón más grande, marcha más fácil). Presionar hacia abajo la palanca del pulgar baja el cassette (a un piñón más pequeño, marcha más difícil).
• Palanca izquierda (controla el cambio delantero - platos): Empujar la palanca de cambio principal (detrás de la de freno) hacia adentro (de izquierda a derecha) cambia al plato más grande (marcha más difícil). Presionar hacia abajo la palanca del pulgar cambia al plato más pequeño (marcha más fácil).

El sistema electrónico Campagnolo EPS imita la acción de las palancas mecánicas, pero como en los otros sistemas electrónicos, la funcionalidad puede personalizarse.

Cambios en los Extremos del Manillar y en el Tubo Diagonal

Estos sistemas son más antiguos pero aún se encuentran en algunas bicicletas. Las palancas se sitúan en los extremos del manillar (bar-end) o en el tubo diagonal del cuadro (down-tube). Mover la palanca hacia adelante o hacia atrás (hacia o lejos de ti) subirá o bajará los piñones o los platos. Pueden ser indexados (cada clic corresponde a una marcha) o de fricción (el ciclista posiciona la palanca libremente hasta que la cadena se asienta).

Cómo Utilizar los Cambios en una Bicicleta de Montaña

Las bicicletas de montaña y las híbridas suelen utilizar palancas de cambio diseñadas para manillares planos. Estas palancas se operan típicamente con los pulgares y/o dedos índices y se sitúan cerca de los puños.

Los sistemas de cambio de montaña suelen funcionar de manera similar entre marcas, aunque puede haber variaciones. A veces están integrados con las palancas de freno, otras veces son unidades separadas. Algunas tienen indicadores visuales de la marcha actual, otras no.

Cambios de Pulgar (Thumb Shifters)

Los thumb shifters suelen tener dos palancas por lado que permiten cambiar a marchas más duras o más fáciles. A menudo, una palanca se opera con el pulgar (generalmente empujando) y la otra con el dedo índice (generalmente tirando), aunque hay diseños con ambas palancas para el pulgar.

• Lado derecho (controla el cambio trasero - piñones): Es el cambio que más se usa. La palanca más grande, operada con el pulgar y más cercana a ti, se usa para mover la cadena a un piñón más pequeño (marcha más difícil). La palanca más pequeña, a menudo situada detrás de la grande y operada con el dedo índice (o el pulgar en algunos diseños), se usa para cambiar a un piñón más grande (marcha más fácil).
• Lado izquierdo (controla el cambio delantero - platos): Opera el desviador delantero, cambiando entre los platos. Funciona de manera opuesta al cambio trasero: la palanca más grande se usa para cambiar a un plato más pequeño (marcha más fácil), y la palanca más pequeña se usa para cambiar a un plato más grande (marcha más difícil).

Algunos sistemas electrónicos, como SRAM Eagle AXS, utilizan un diseño de una sola pieza con botones configurables que imitan la función de las palancas de pulgar.

Cambios de Puño Giratorio (Grip Shifters)

Los grip shifters, o cambios de puño, operan girando una sección del puño del manillar hacia adelante o hacia atrás. A diferencia de las palancas, el cambio se realiza con un movimiento de torsión de la mano.

Aunque solían ser comunes en bicicletas de montaña para adultos, ahora se ven con más frecuencia en bicicletas infantiles. Sin embargo, marcas como SRAM todavía producen cambios de puño para sus grupos mecánicos de montaña.

Al igual que los cambios de pulgar, el puño giratorio derecho controla el cambio trasero (piñones) y el izquierdo controla el cambio delantero (platos), pero la dirección exacta del giro para subir o bajar marchas puede variar ligeramente entre modelos y marcas.

Tabla Comparativa de Tipos de Cambio Comunes

Preguntas Frecuentes sobre Engranajes y Cambios

¿Qué significa una marcha "fácil" o "difícil"?

Una marcha "fácil" es una combinación de plato y piñón que te permite pedalear con menos esfuerzo por cada giro de pedal, aunque la rueda trasera gira menos veces. Es útil para subir cuestas o arrancar. Una marcha "difícil" requiere más esfuerzo por pedalada, pero hace girar la rueda trasera más veces por cada pedaleada, ideal para velocidad en terreno plano o descenso.

¿Por qué es importante la cadencia?

Mantener una cadencia constante y relativamente alta (por ejemplo, entre 70 y 100 rpm) es más eficiente y menos fatigante para tus músculos que pedalear con una cadencia baja y mucha fuerza. Usar los cambios correctamente te ayuda a mantener tu cadencia ideal independientemente del terreno.

¿Debo cambiar de marcha antes de una subida?

Sí, es recomendable anticipar los cambios en el terreno. Cambiar a una marcha más fácil justo antes de empezar una subida te permite abordar la pendiente con una cadencia cómoda desde el principio, en lugar de tener que cambiar bajo tensión, lo cual puede ser menos suave para la transmisión.

¿Cómo sé en qué marcha estoy?

Algunas bicicletas tienen un indicador visual en las palancas de cambio que muestra la marcha actual. En otras, tendrás que mirar directamente los platos y los piñones para saber qué combinación estás utilizando. Con la práctica, a menudo podrás saberlo por la sensación en tus piernas.

¿Los cambios electrónicos son muy diferentes de los mecánicos en su uso?

La acción para cambiar de marcha es similar (un movimiento o pulsación para subir, otro para bajar), pero los sistemas electrónicos usan botones y señales eléctricas en lugar de cables mecánicos. Esto puede ofrecer cambios más rápidos y precisos, y a menudo permite personalizar la función de los botones.

Dominar el uso de los engranajes y los cambios transformará tu forma de montar en bicicleta, haciéndola más eficiente, cómoda y divertida. Experimenta con las diferentes combinaciones y aprende a anticipar el terreno para mantener siempre tu pedaleo óptimo.
