¿Por Qué Tu Bici Usa Fibra de Carbono?

En el mundo del ciclismo, cada gramo cuenta y cada vatio de potencia debe ser transmitido de la manera más eficiente posible. La búsqueda de materiales que ofrezcan la combinación perfecta de ligereza, resistencia y rigidez ha sido una constante. Si alguna vez te has preguntado por qué las bicicletas de alta gama son tan ligeras y con un rendimiento excepcional, la respuesta a menudo reside en un material que ha transformado la industria: la fibra de carbono.

Pero, ¿qué es exactamente la fibra de carbono y por qué se ha convertido en el estándar para cuadros y componentes de bicicletas de alto rendimiento? No es simplemente un hilo de carbono. Es un material compuesto complejo, fruto de la ingeniería avanzada, que combina fibras increíblemente finas y resistentes con una matriz que les da forma. Su origen en la industria aeroespacial habla de sus capacidades, y su adaptación al ciclismo demuestra su versatilidad y superioridad en muchas aplicaciones.

¿Qué es y Cómo se Compone la Fibra de Carbono?

La fibra de carbono, en el contexto de la bicicleta, no es solo la fibra en sí misma, sino un material compuesto de tipo polimérico. Imagina una estructura, la "matriz" (generalmente una resina), que actúa como el pegamento y el esqueleto de la pieza. Dentro de esta matriz, se incrustan miles de filamentos extremadamente finos: las fibras de carbono. Estas fibras son el verdadero músculo del material, proporcionando la increíble resistencia y rigidez.

La materia prima más común para fabricar estas fibras es un polímero llamado poliacrilonitrilo (PAN). A través de un proceso químico y térmico complejo, el PAN se transforma en esas hebras de carbono puro. Al ser un material compuesto, la matriz juega un papel crucial. En la mayoría de los casos, se utilizan polímeros termoestables, siendo la resina epoxi la elección predilecta por sus excelentes propiedades de adhesión y resistencia una vez curada. Aunque otros polímeros como el poliéster o el viniléster también se han usado, la resina epoxi es la más extendida por su rendimiento superior.

Propiedades que Marcan la Diferencia en el Ciclismo

Las características únicas de la fibra de carbono la hacen excepcionalmente adecuada para la fabricación de componentes de bicicletas. Sus propiedades clave son:

• Elevada Resistencia Mecánica y Módulo de Elasticidad: Esto se traduce en rigidez y capacidad para soportar grandes fuerzas sin deformarse. En una bicicleta, esto significa una excelente transferencia de potencia al pedalear y una respuesta precisa en la dirección.
• Baja Densidad: En comparación con materiales tradicionales como el acero o el aluminio, la fibra de carbono es significativamente más ligera. Esta ligereza es fundamental para reducir el peso total de la bicicleta, mejorando la aceleración y facilitando las subidas.
• Resistencia a Agentes Externos: No se corroe como el metal, lo que la hace ideal para soportar las inclemencias del tiempo y el sudor sin degradarse.
• Resistencia a Variaciones de Temperatura: Las piezas de fibra de carbono con matriz termoestable conservan su forma y propiedades incluso bajo cambios significativos de temperatura.
• Buenas Propiedades Ignífugas y Estabilidad Química: Aportan seguridad y durabilidad al material.

Para poner sus propiedades en perspectiva, comparemos la fibra de carbono con el acero, un material históricamente usado en cuadros de bicicleta:

Como se observa, la resistencia específica de la fibra de carbono es muchísimo mayor que la del acero, y su densidad es casi 4.5 veces menor. Esto permite construir estructuras increíblemente resistentes y ligeras simultáneamente.

El Viaje del Polímero a la Fibra de Carbono: El Proceso de Obtención

La obtención de las finas hebras de fibra de carbono es un proceso industrial sofisticado. El método más común parte del poliacrilonitrilo (PAN). El proceso implica varias etapas:

1. Hilado: El PAN o su copolímero se hila en forma de filamentos continuos, similar a como se crean otras fibras sintéticas. Se busca alinear las largas cadenas de moléculas del polímero a lo largo del eje de la futura fibra.
2. Oxidación: Los filamentos se calientan en presencia de aire a temperaturas de entre 200 y 300 °C. Este paso añade oxígeno a las moléculas de PAN y comienza a formar la estructura hexagonal característica. El color del filamento cambia de blanco a negro.
3. Carbonización: Esta es una etapa clave para obtener la resistencia. Los filamentos oxidados se calientan a temperaturas muy altas, entre 2000 y 2500 °C, en una atmósfera sin oxígeno. A estas temperaturas, los átomos que no son carbono se eliminan, y los átomos de carbono restantes se reestructuran en hojas de grafeno alineadas. Este proceso confiere a la fibra una altísima resistencia a la tracción.
4. Grafitización (Opcional para Máxima Resistencia): Si se requiere una resistencia o rigidez aún mayor, los filamentos pueden someterse a un tratamiento térmico a temperaturas aún más elevadas, entre 2500 y 3000 °C. Esto promueve una estructura cristalina tridimensional más ordenada, similar a la del grafito, llevando la resistencia a su máximo potencial.

El resultado son filamentos extremadamente finos, con diámetros de solo unas pocas micras. Miles de estos filamentos se agrupan para formar "hebras" o "tows", que se clasifican por la cantidad de filamentos que contienen (ej. 3k significa 3000 filamentos). Estas hebras son la base con la que se tejen las telas de fibra de carbono.

De la Hebra al Cuadro: Fabricando Componentes de Bicicleta

Una vez obtenida la fibra en forma de hebras, el siguiente paso es convertirla en la pieza final de la bicicleta. Aquí es donde interviene la fabricación del material compuesto. El proceso general implica:

1. Diseño y Corte: Se diseñan las formas de las piezas (tubos del cuadro, horquilla, tija, etc.). Las telas tejidas de fibra de carbono se cortan con precisión según patrones específicos.
2. Moldeo y Laminado: Se prepara un molde con la forma interna de la pieza deseada. Delgadas capas de tela de fibra de carbono se colocan cuidadosamente dentro del molde. Dado que las fibras son anisotrópicas (sus propiedades varían según la dirección), la orientación de cada capa de tejido es crucial para optimizar la resistencia y rigidez en las direcciones de carga esperadas.
3. Impregnación con Resina: Las capas de tejido se impregnan con la resina matriz (generalmente epoxi). Esto se puede hacer previamente (tejido preimpregnado) o durante el proceso de moldeo.
4. Compactación y Eliminación de Aire: Es vital eliminar cualquier burbuja de aire atrapada entre las capas, ya que estas reducirían drásticamente la resistencia final. Una técnica común para componentes de alta calidad es el moldeo al vacío o "bolsa de vacío". La pieza en el molde se sella dentro de una bolsa impermeable y se extrae el aire, haciendo que la presión atmosférica compacte las capas y elimine las burbujas.
5. Curado: El molde con la fibra y la resina se somete a calor (en el caso de resinas termoestables) o a temperatura ambiente, dependiendo del tipo de resina, para que esta se endurezca y forme una estructura sólida e integrada.
6. Acabado: Una vez curada, la pieza se desmolda y se somete a procesos de lijado, pintado y acabado.

Este proceso, especialmente el laminado y la alineación de fibras, requiere una mano de obra muy especializada, lo que contribuye al elevado precio de los componentes de fibra de carbono de alta calidad.

Tipos de Fibra y Tejidos Comunes en Bicicletas

No toda la fibra de carbono es igual. Existen diferentes tipos de fibras clasificadas según sus propiedades, que a su vez dependen de la temperatura del tratamiento térmico durante su obtención:

• Fibra de Alto Módulo (HM - High Modulus): Es muy rígida, ideal para secciones donde se necesita máxima rigidez para la transferencia de potencia. Requiere temperaturas de tratamiento más altas.
• Fibra de Alta Resistencia a la Tracción (HT - High Tensile): Es muy resistente a la ruptura bajo tensión. Se carboniza a una temperatura que maximiza esta propiedad.
• Fibra Estándar (Std Mod): Más económica y con propiedades menos extremas que las anteriores. Se usa a menudo en fibras cortas para piezas menos críticas o en combinación con fibras de mayor rendimiento.

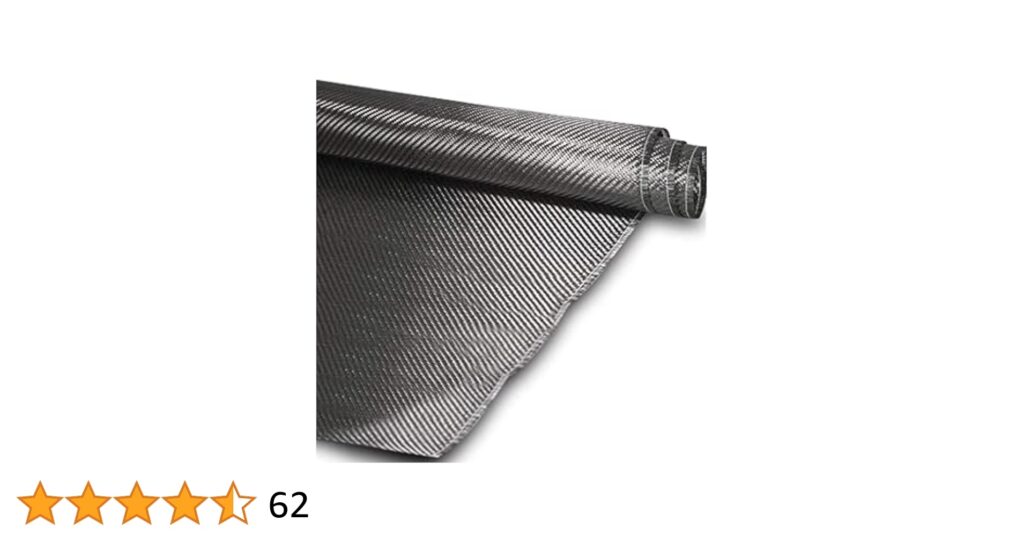

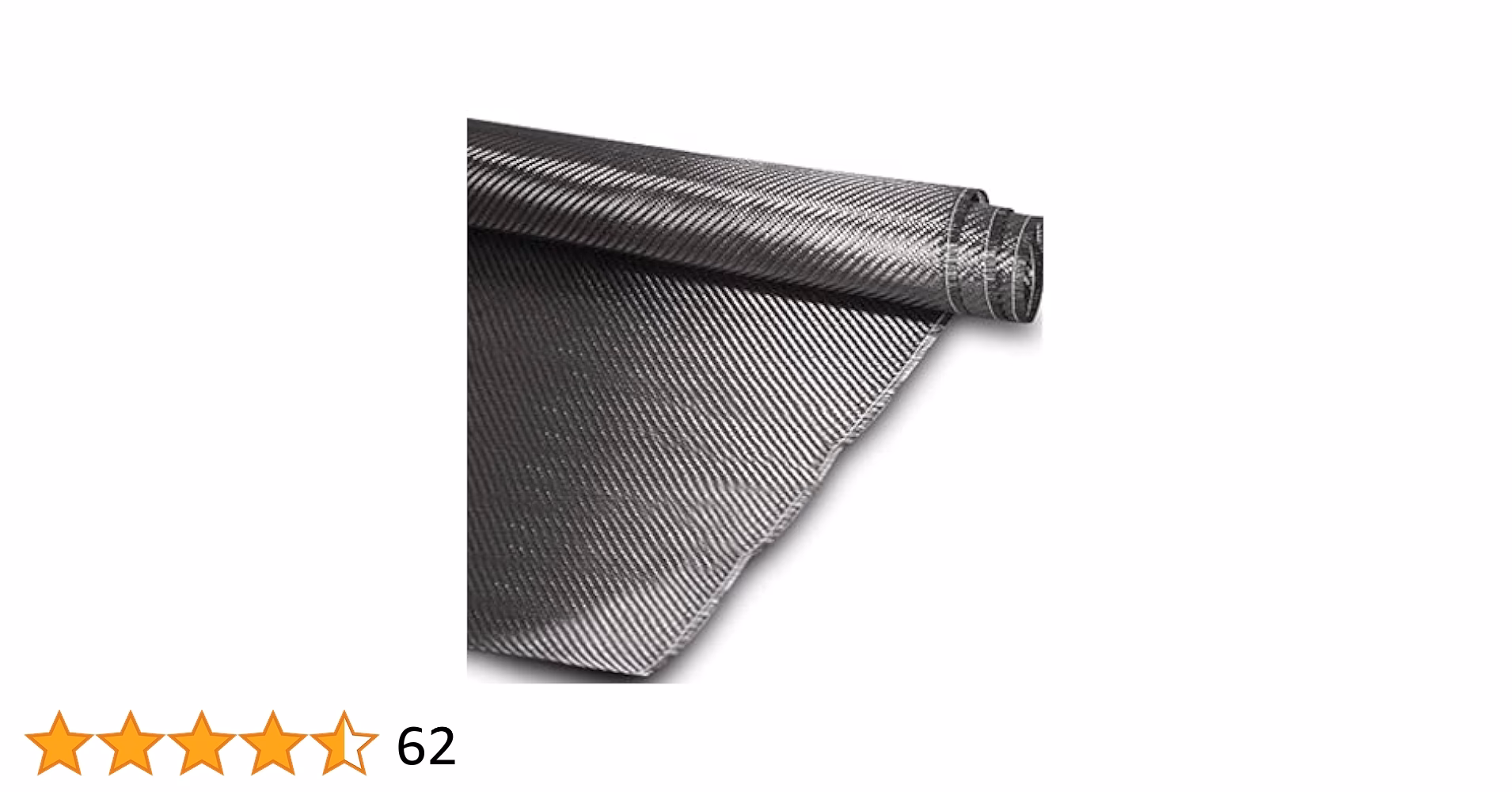

Además del tipo de fibra, la forma en que se tejen las hebras también afecta las propiedades del material compuesto y su apariencia. Los patrones de tejido más comunes en bicicletas son:

• Malla 1x1 (Tafetán o Plain Weave): Cada hebra pasa alternativamente por encima y por debajo de la hebra perpendicular. Ofrece buena estabilidad y un patrón uniforme.
• Malla 2x2 (Sarga o Twill Weave): Cada hebra pasa por encima de dos hebras perpendiculares y luego por debajo de dos. Crea un patrón diagonal distintivo y ofrece mayor flexibilidad antes de ser impregnada con resina.

La elección del tipo de fibra y el patrón de tejido, así como su orientación en cada capa, permite a los ingenieros optimizar el diseño de cada componente de bicicleta para cumplir requisitos específicos de rigidez, resistencia y peso.

Uniendo la Fibra de Carbono: Más Allá de la Soldadura

A diferencia de los metales, los componentes de fibra de carbono no se pueden soldar. Los sujetadores mecánicos como tornillos o remaches también pueden comprometer la integridad estructural del laminado si se perfora. Por lo tanto, para unir piezas de fibra de carbono entre sí o con otros materiales (como inserciones metálicas), se recurre a adhesivos especializados.

La adhesión ofrece varias ventajas: distribuye la carga de manera más uniforme a lo largo de la unión, evita la concentración de tensiones que causan los agujeros de los remaches y añade menos peso que los sujetadores mecánicos. Sin embargo, requiere una preparación cuidadosa de la superficie para asegurar una unión fuerte y duradera.

Preparación de la Superficie para Adhesión:

1. Desengrasar: Limpiar la superficie con un disolvente adecuado como isopropanol para eliminar aceites, grasas y suciedad.
2. Lijar Suavemente: Realizar un lijado ligero con papel de lija fino (grano 320 húmedo/seco) o una fibra abrasiva suave. Esto crea una textura microscópica que mejora el anclaje mecánico del adhesivo.
3. Volver a Desengrasar: Eliminar cualquier residuo de polvo o contaminación generado por el lijado.

Tipos de Adhesivos Usados:

La elección del adhesivo depende de la aplicación específica, las cargas que soportará la unión y el proceso de curado deseado. Algunos tipos comunes incluyen:

• Cianoacrilatos: Adhesivos de curado rápido, útiles para fijaciones pequeñas o temporales, aunque existen variantes endurecidas y de color negro adecuadas para uniones de fibra de carbono con mayor resistencia.
• Epóxidos de Uno o Dos Componentes: Son adhesivos estructurales muy resistentes, ampliamente utilizados en la fabricación y reparación de componentes de fibra de carbono. Ofrecen alta fuerza de unión y resistencia a la fatiga.
• Acrílicos Estructurales (MMA): Conocidos por su alta resistencia y buena adhesión a una variedad de sustratos, incluyendo la fibra de carbono.
• Adhesivos de Poliuretano: Proporcionan alta resistencia, buena flexibilidad y excelente resistencia al impacto.

La correcta aplicación del adhesivo, siguiendo las recomendaciones del fabricante y asegurando una preparación adecuada de la superficie, es fundamental para garantizar la durabilidad y seguridad de la unión.

Preguntas Frecuentes sobre la Fibra de Carbono en Bicicletas

¿Es la fibra de carbono frágil?

La fibra de carbono es extremadamente resistente y rígida bajo tensión y compresión si las fuerzas se aplican en la dirección correcta de las fibras. Sin embargo, puede ser más vulnerable a impactos puntuales o fuerzas que la aplasten (como apretar demasiado una abrazadera) en comparación con metales que pueden abollarse. Su resistencia al impacto es diferente a la de materiales como el Kevlar, que es más "duro" y absorbe mejor la energía del impacto.

¿Cómo se compara el peso de un cuadro de fibra de carbono con uno de aluminio o acero?

La fibra de carbono tiene una densidad mucho menor que el aluminio y el acero. Esto permite construir cuadros y componentes que son significativamente más ligeros manteniendo o incluso superando la resistencia y rigidez de los materiales metálicos.

¿Es posible reparar un cuadro de fibra de carbono dañado?

Sí, muchos daños en cuadros de fibra de carbono, como grietas o roturas, pueden ser reparados por especialistas utilizando resinas epoxi y nuevas capas de fibra. El éxito de la reparación depende de la ubicación y gravedad del daño.

¿La fibra de carbono es cara?

Sí, el proceso de obtención de la fibra de carbono, la fabricación del material compuesto y la mano de obra especializada involucrada hacen que los componentes de fibra de carbono sean considerablemente más caros que sus equivalentes de aluminio o acero.

¿La temperatura afecta los componentes de fibra de carbono?

Los componentes fabricados con matrices termoestables (las más comunes en ciclismo) conservan su forma y propiedades mecánicas dentro del rango de temperaturas normales de uso, incluso bajo variaciones significativas.

¿Qué significan "1k" o "3k" en la fibra de carbono?

"k" (kilo) se refiere al número de miles de filamentos de carbono que componen una hebra. Una hebra de 3k tiene 3000 filamentos, mientras que una de 1k tiene 1000. Una pieza hecha con tejido 3k será más resistente que una de 1k si se usa la misma cantidad de capas, pero también pesará más proporcionalmente.

Conclusión: Un Material de Alto Rendimiento

La fibra de carbono es, sin duda, un material revolucionario en el mundo del ciclismo. Su combinación de ligereza, resistencia y rigidez permite crear bicicletas que ofrecen un rendimiento inalcanzable con materiales tradicionales. Aunque su coste de producción es elevado y requiere cuidados específicos en su fabricación y reparación, los beneficios en términos de rendimiento y experiencia de pedaleo justifican su amplio uso en bicicletas de competición y de gama alta. Entender cómo se obtiene y manipula este material nos da una mayor apreciación por la ingeniería detrás de las máquinas que nos permiten rodar más rápido y más lejos.
