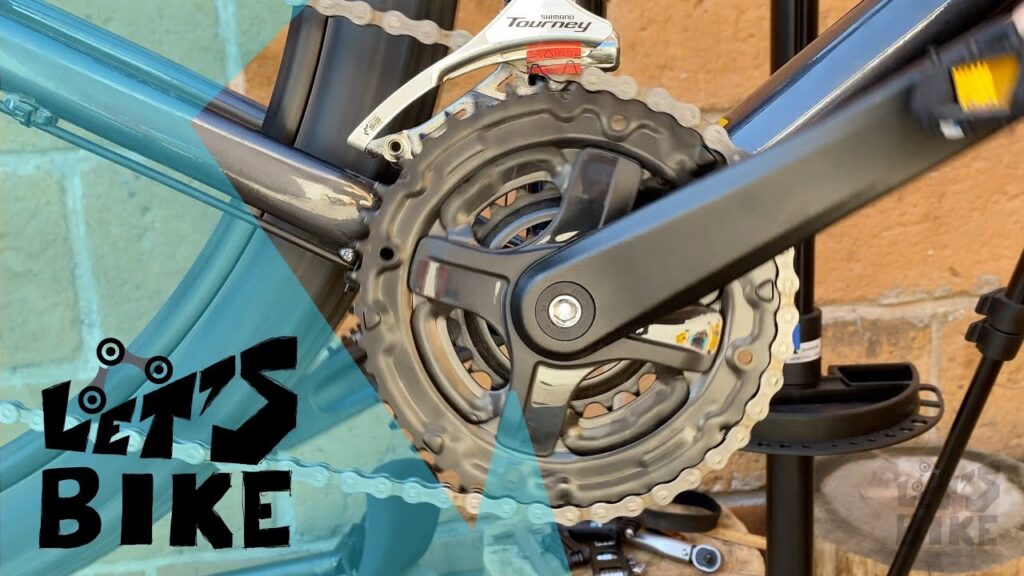

El desviador delantero es una pieza fundamental en la transmisión de tu bicicleta, responsable de mover la cadena entre los diferentes platos. Un desviador mal ajustado puede provocar cambios imprecisos, ruidos molestos e incluso hacer que la cadena se salga, dañando potencialmente el cuadro o al ciclista. Entender cómo verificar su alineación y ajustar sus límites es crucial para mantener tu bicicleta funcionando de manera óptima y prolongar la vida útil de los componentes.
https://www.youtube.com/watch?v=77s
Contrario a la intuición, el 'tamaño' de un desviador delantero no se refiere tanto a sus dimensiones físicas absolutas (aunque existen diferentes capacidades según el número de platos y la diferencia entre el plato más grande y el más pequeño), sino más bien a su correcta instalación y ajuste en relación con los platos. La altura y, fundamentalmente, la rotación o alineación del desviador respecto a la cadena son los aspectos clave que determinan si está 'dimensionado' correctamente para funcionar eficientemente en tu bicicleta particular.
Verificando la Alineación (Rotación) del Desviador Delantero
Para empezar, necesitamos evaluar cómo interactúa la jaula exterior del desviador con la cadena cuando esta se encuentra en las posiciones más extremas que usaremos con el plato grande. Para hacer esto, cambia la cadena al plato más grande (el más externo) y al piñón más pequeño (el más externo) en la parte trasera. Esta combinación de engranajes crea la línea de cadena más 'recta' posible desde el plato grande.
Una vez en esta posición, observa la cadena desde arriba, justo encima de los platos. Imagina que la cadena representa una línea recta. Compara esta línea con la placa exterior de la jaula del desviador delantero. Lo ideal es que la placa exterior de la jaula y la cadena estén paralelas. Un paralelismo adecuado minimiza el riesgo de que la cadena se salga por el lado exterior al cambiar al plato grande.
Si la jaula no está paralela, notarás un espacio relativamente grande en el extremo delantero o trasero de la jaula en comparación con el otro extremo. Si el espacio es mayor en la parte trasera, la parte delantera de la jaula apunta demasiado hacia afuera. Si el espacio es mayor en la parte delantera, la parte trasera de la jaula apunta demasiado hacia afuera. Una alineación incorrecta puede provocar cambios lentos, ruidosos o que la cadena se sobrepase y caiga.
Ajustando la Rotación del Desviador Delantero
Si has determinado que la jaula del desviador necesita rotarse para estar paralela a la cadena, el ajuste es relativamente sencillo, pero requiere precisión. Primero, anota la dirección en la que necesitas rotar la jaula. Luego, libera la tensión del cable interno cambiando al plato más pequeño (el más interno). Esto es importante para que el desviador se mueva libremente.
Muchos desviadores se sujetan al tubo del sillín mediante una abrazadera. A menudo, esta abrazadera deja una ligera marca en el cuadro al apretar. Puedes usar esta marca como referencia para la altura si necesitas aflojar la abrazadera. También es una buena práctica usar un lápiz para hacer dos marcas de referencia en el cuadro: una horizontal para la altura de la parte inferior de la abrazadera y una vertical para la alineación rotacional de la abrazadera. Estas marcas te ayudarán a evitar cambiar inadvertidamente la altura del desviador mientras ajustas la rotación.
Con las marcas de referencia hechas, afloja el tornillo de la abrazadera del desviador. No necesitas aflojarlo por completo, solo lo suficiente para permitir que la jaula gire ligeramente. Rota cuidadosamente la jaula en la dirección correcta, prestando mucha atención para no cambiar la altura del desviador (aquí es donde las marcas de referencia son útiles). Una vez que creas que la alineación es correcta, aprieta el tornillo de la abrazadera.
Vuelve a cambiar al plato exterior y observa la alineación de la rotación como lo hiciste antes. Repite el ajuste si es necesario hasta que la jaula esté paralela a la cadena en la combinación de plato grande y piñón pequeño.
Es importante notar que algunos modelos de desviadores delanteros no tienen ajustes de altura o rotación independientes. Estos modelos a menudo se montan en una placa fija en el cuadro, y tanto la altura como la configuración de rotación vienen preestablecidas de fábrica. Además, algunas bicicletas tienen un soporte soldado directamente en el cuadro, comúnmente conocido como 'braze-on'. Este tipo de soporte permite ajustes de altura y rotación limitados en comparación con una abrazadera estándar.
Configuración de los Tornillos de Límite del Desviador Delantero
Los tornillos de límite son esenciales porque detienen el recorrido de la jaula del desviador delantero hacia adentro (hacia el cuadro) y hacia afuera (alejándose del cuadro). Estos tornillos suelen estar marcados como 'L' y 'H'.
El tornillo 'L' (de Low, bajo) limita el movimiento del desviador hacia el plato más pequeño. Su ajuste correcto asegura que la cadena pueda bajar al plato más pequeño sin salirse por el lado interior.
El tornillo 'H' (de High, alto) limita el movimiento del desviador hacia el plato más grande. Aunque el texto proporcionado no detalla su ajuste, su función es crucial para evitar que la cadena se salga por el lado exterior al subir al plato grande, actuando como una parada de seguridad.
Identificando los Tornillos 'L' y 'H' (Si No Están Marcados)
Si los tornillos de límite de tu desviador no tienen marcas, necesitarás determinar cuál es cuál probando. Comienza con la cadena en el piñón más pequeño de la parte trasera. Afloja completamente la tensión del cable del desviador delantero usando el ajustador de barril (si tu maneta lo tiene) o aflojando el tornillo de apriete del cable en el desviador. Queremos que el desviador esté completamente relajado y apoyado en su tope interno (el que controla el tornillo 'L').
Coloca una mano sobre el cuerpo del desviador para sentir cualquier movimiento lateral que ocurra. Selecciona uno de los tornillos de límite para probar. Gíralo una vuelta completa en sentido horario y luego una vuelta completa en sentido antihorario. Si sentiste movimiento en el cuerpo del desviador mientras girabas el tornillo, este es el tornillo 'L'.
Si no hubo movimiento al girar el primer tornillo, realiza la misma prueba con el otro tornillo de límite. Deberías sentir movimiento con este segundo tornillo. El tornillo que, al girarlo, mueve ligeramente el desviador cuando la tensión del cable está relajada y la cadena está en el piñón pequeño, es el tornillo 'L'. Una vez que lo hayas identificado, considera marcarlo de forma permanente (por ejemplo, con un poco de pintura o un rotulador indeleble) para futuras referencias. El otro tornillo es, por defecto, el tornillo 'H'.
Es fundamental entender que, aunque los tornillos de límite *detienen* el movimiento del desviador, es el cable interno y el resorte del desviador los que *hacen* que el desviador se mueva. Si el cable interno tiene demasiada tensión, el desviador no descansará correctamente en el tope del tornillo 'L' cuando esté en el plato pequeño. Si la tensión del cable cambiara (algo que puede ocurrir con el tiempo a medida que los cables se estiran o se asientan), el límite interno del desviador también cambiaría, posiblemente haciendo que la cadena se caiga de los platos al cambiar al más pequeño.
Ajuste del Recorrido Interior (El Tornillo 'L')
El tornillo 'L' controla el recorrido más interno del desviador delantero. Su ajuste adecuado es crítico. Debe permitir que la cadena cambie suavemente al plato más pequeño, pero debe detener el movimiento de la jaula justo antes de que la cadena pueda salirse por el lado interior, cayendo entre el plato más pequeño y el cuadro.
Para ajustar el tornillo 'L', con la cadena en el plato más pequeño y el piñón más grande (para maximizar el ángulo de la cadena), y la tensión del cable completamente relajada, gira el tornillo 'L' hasta que la jaula interior del desviador esté lo más cerca posible de la cadena sin tocarla. Debe haber un espacio mínimo, apenas perceptible, quizás el grosor de una moneda fina o una tarjeta de visita, entre el lado interior de la jaula y la cadena. Gira los pedales lentamente y observa si la cadena roza la jaula. Si roza, retrocede el tornillo 'L' un cuarto de vuelta a la vez hasta que el roce desaparezca. Si hay demasiado espacio, la cadena podría caerse. El ajuste ideal permite un cambio rápido y limpio al plato pequeño sin riesgo de caída.
Preguntas Frecuentes
¿Por qué es importante que la jaula del desviador delantero esté paralela a la cadena?
Un paralelismo correcto asegura que la cadena suba y baje del plato grande de manera eficiente y reduce significativamente el riesgo de que la cadena se salga por el lado exterior del plato.
Mi desviador no tiene marcas 'L' y 'H'. ¿Cómo los identifico?
Coloca la cadena en el piñón trasero más pequeño y afloja la tensión del cable del desviador delantero. Gira cada tornillo de límite por separado mientras sientes el cuerpo del desviador. El tornillo que cause movimiento en el desviador es el 'L'. El otro es el 'H'.
¿Qué pasa si el tornillo 'L' está demasiado apretado o demasiado flojo?
Si el tornillo 'L' está demasiado apretado (limitando demasiado el movimiento hacia adentro), la cadena puede tener dificultades para bajar al plato pequeño o no bajará en absoluto. Si está demasiado flojo, la jaula del desviador se moverá demasiado hacia adentro y la cadena podría salirse del plato pequeño y caerse hacia el cuadro.
¿Puedo ajustar la altura y rotación en todos los desviadores delanteros?
No. Los desviadores con abrazadera estándar permiten ajustes de altura y rotación. Los desviadores montados en soportes tipo 'braze-on' permiten ajustes limitados. Los modelos con montaje en placa fija no suelen permitir estos ajustes, ya que vienen preestablecidos.
¿Cómo afecta la tensión del cable al ajuste del tornillo 'L'?
La tensión del cable mueve el desviador hacia afuera. Si hay demasiada tensión cuando intentas ajustar el 'L', el desviador no estará descansando en su tope interno, y el ajuste del 'L' será incorrecto. Siempre relaja la tensión del cable antes de ajustar el tornillo 'L'.
Dominar estos ajustes básicos del desviador delantero garantizará un funcionamiento más fiable y placentero de tu bicicleta. Una vez que la alineación y los límites estén correctamente configurados, notarás una mejora significativa en la suavidad y precisión de tus cambios de marcha.
