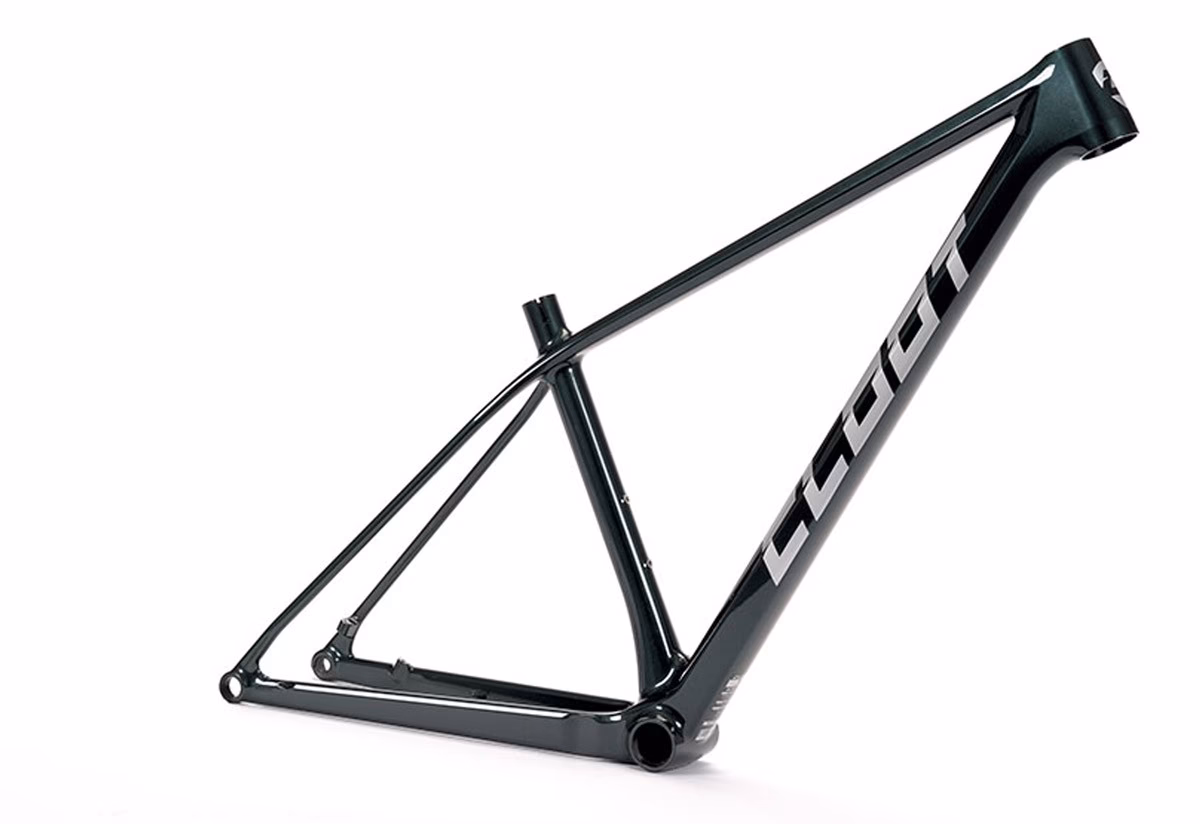

Cuadros de Carbono para Bicicletas

El carbono ha revolucionado el mundo del ciclismo, convirtiéndose en el material de referencia para bicicletas de alto rendimiento. Su increíble relación resistencia-peso, su capacidad para ser moldeado en formas aerodinámicas complejas y su inherente capacidad para amortiguar vibraciones lo hacen ideal para crear cuadros que son a la vez ligeros, rígidos y cómodos. Sin embargo, no todos los cuadros de carbono se crean de la misma manera. La forma en que se fabrican impacta directamente en sus propiedades y rendimiento final. Principalmente, existen dos métodos de construcción dominantes en la industria: el Monocasco y el Tubo a Tubo.

Entender estas técnicas de fabricación no solo te ayudará a apreciar la ingeniería detrás de tu bicicleta, sino también a comprender por qué algunos cuadros de carbono son significativamente más caros o tienen diferentes características de manejo. Dejando a un lado las complejidades químicas de la fibra en sí (que no son el foco de cómo se ensambla un cuadro), la distinción clave radica en el proceso de construcción y cómo este afecta la integridad estructural y las propiedades mecánicas del producto final.

¿Por Qué Elegir Carbono? Beneficios Clave

Antes de adentrarnos en los métodos de construcción, es fundamental recordar por qué el carbono se ha vuelto tan popular. A diferencia de materiales metálicos como el aluminio o el acero, la fibra de carbono es un material compuesto. Esto significa que sus propiedades pueden ser 'diseñadas' o 'ajustadas' durante el proceso de fabricación. Los filamentos de fibra de carbono se orientan y se colocan estratégicamente en capas, unidas por una resina (a menudo epoxi), para crear estructuras increíblemente fuertes en las direcciones necesarias para soportar las cargas de pedaleo, dirección e impactos, mientras se mantienen ligeras.

Los principales beneficios incluyen:

• Ligereza: Los cuadros de carbono son significativamente más ligeros que sus equivalentes de aluminio o acero, lo que mejora la aceleración y facilita las subidas.
• Rigidez: Permite una transferencia de potencia más eficiente del ciclista a la rueda. Un cuadro rígido minimiza la flexión lateral y torsional, asegurando que la energía del pedaleo se traduzca directamente en movimiento hacia adelante.
• Absorción de Vibraciones: El carbono tiene propiedades inherentes de amortiguación que ayudan a absorber las vibraciones de la carretera, ofreciendo un pedaleo más cómodo sin sacrificar la rigidez donde es necesaria.
• Diseño y Aerodinámica: La capacidad de moldear el carbono permite crear formas de tubo complejas y altamente aerodinámicas que no serían posibles con metales, optimizando el flujo de aire.
• Durabilidad: Aunque sensible a impactos puntuales, un cuadro de carbono bien fabricado y cuidado puede durar muchos años sin fatiga del material, a diferencia de los metales que pueden desarrollar grietas por fatiga con el tiempo.

Ahora, veamos cómo los dos métodos principales de construcción aplican estas propiedades.

Construcción Monocasco: La Pieza Única

El término 'Monocasco' proviene del griego 'mono' (uno) y 'kasos' (cubierta o cáscara), refiriéndose a una estructura en la que la piel exterior soporta la mayor parte de la carga. En el contexto de los cuadros de bicicleta de carbono, un cuadro Monocasco se forma, esencialmente, como una sola pieza continua. Aunque no es estrictamente una sola fibra, se construye a partir de múltiples capas de tejido o filamentos de fibra de carbono (pre-impregnados con resina) que se colocan cuidadosamente en un molde. Estas capas se orientan en diferentes direcciones para optimizar la resistencia y rigidez en puntos específicos.

El proceso implica colocar estas capas de fibra dentro de un molde, a menudo utilizando vejigas internas inflables para aplicar presión desde dentro. Luego, el molde se calienta a alta temperatura, lo que cura la resina y fusiona todas las capas en una estructura sólida y hueca. Una vez curado y enfriado, el cuadro se extrae del molde como una única unidad sin uniones visibles o pegadas entre las secciones principales del tubo.

La principal ventaja de la construcción Monocasco es la distribución continua del estrés a lo largo de toda la estructura. Al no haber uniones 'duras' o pegadas entre tubos separados, las fuerzas dinámicas generadas durante el ciclismo se distribuyen de manera más uniforme. Esto reduce la probabilidad de puntos débiles, especialmente en las áreas de alta tensión como las uniones del tubo de dirección, el pedalier o el tubo del sillín. El resultado es un cuadro intrínsecamente más resistente a la flexión torsional y lateral, lo que se traduce en una transferencia de potencia superior y una mayor eficiencia de pedaleo. Este método es el preferido para los cuadros de competición y de gama alta debido a su rendimiento optimizado en términos de peso y rigidez.

Construcción Tubo a Tubo: Ensamblaje Modular

El método Tubo a Tubo (Tube-to-Tube) es, conceptualmente, más similar a cómo se construyen los cuadros de metal. En este proceso, cada sección principal del cuadro (el tubo superior, el tubo diagonal, el tubo del sillín, las vainas, los tirantes y el tubo de dirección) se fabrica por separado. Estos 'tubos' individuales se crean colocando capas de fibra de carbono en moldes específicos para cada sección. Una vez que cada 'tubo' está curado, las piezas se cortan y se unen para formar la estructura completa del cuadro.

La unión de estas secciones se realiza típicamente pegándolas con una resina epoxi muy fuerte. A menudo, las uniones se refuerzan adicionalmente envolviéndolas con capas adicionales de fibra de carbono pre-impregnada antes de un curado final para asegurar la integridad estructural en los puntos de unión. Este método permite un mayor grado de flexibilidad en el diseño, ya que es más fácil variar las longitudes y ángulos de los tubos para crear cuadros personalizados o de diferentes geometrías sin necesidad de moldes completamente nuevos para cada tamaño o variante.

La construcción Tubo a Tubo es generalmente menos intensiva en mano de obra que el proceso Monocasco, especialmente en lo que respecta a la necesidad de menos moldes complejos y costosos. Esto se traduce en un coste de fabricación más bajo, lo que hace que los cuadros construidos con este método sean a menudo más asequibles para el consumidor final. Aunque la rigidez y la distribución del estrés pueden no ser tan óptimas como en un diseño Monocasco puro (las uniones son puntos potenciales de concentración de estrés, aunque las técnicas modernas de pegado son extremadamente robustas), los cuadros Tubo a Tubo modernos ofrecen un rendimiento excelente y son una opción viable para bicicletas de gama media y alta, así como para bicicletas personalizadas donde se requieren geometrías únicas.

Comparativa Detallada: Monocasco vs. Tubo a Tubo

Para resumir las diferencias clave y ayudarte a visualizar las distinciones entre estos dos métodos de construcción de cuadros de carbono, aquí tienes una tabla comparativa:

Es importante señalar que las líneas entre estos dos métodos a veces se desdibujan. Algunos fabricantes pueden utilizar técnicas híbridas, combinando elementos de ambos procesos para optimizar ciertas partes del cuadro o para equilibrar rendimiento y coste.

El Impacto Directo en tu Pedaleo

La elección del método de construcción de carbono tiene un impacto tangible en cómo se siente la bicicleta bajo tus pies. Un cuadro Monocasco, conocido por su superior rigidez torsional y lateral, se sentirá increíblemente receptivo al pedalear con fuerza o al esprintar. Cada vatio de potencia parece transferirse directamente a la rueda trasera, ofreciendo una sensación de solidez y aceleración instantánea. Esta falta de flexión lateral también mejora la precisión de la dirección, especialmente en curvas cerradas o a altas velocidades.

Por otro lado, un cuadro construido Tubo a Tubo, si bien puede no ofrecer el mismo nivel absoluto de rigidez en todas las direcciones que un Monocasco de gama alta, todavía proporciona un rendimiento excelente. La forma en que se unen los tubos puede, en algunos casos, permitir a los diseñadores ajustar ligeramente las características de manejo o la absorción de vibraciones en comparación con un diseño monocasco puro. Sin embargo, la principal diferencia para el ciclista promedio que no compite al más alto nivel a menudo será la diferencia en el coste y, potencialmente, un peso ligeramente mayor.

La eficiencia, definida como la capacidad de un cuadro para convertir la energía del ciclista en movimiento hacia adelante, es un área donde la construcción Monocasco tiende a sobresalir debido a su minimización de la flexión no deseada. Esto es especialmente crítico en situaciones de alta potencia como subidas empinadas de pie sobre los pedales o esprints finales.

Cuidado y Mantenimiento de un Cuadro de Carbono

Independientemente del método de construcción, los cuadros de carbono requieren un cuidado adecuado para mantener su integridad. Aunque son muy resistentes a las cargas de pedaleo, son más susceptibles a daños por impacto puntual (como una caída fuerte o un golpe contra una roca) en comparación con el metal, que puede abollarse pero no fracturarse tan fácilmente. Es crucial revisar periódicamente el cuadro en busca de grietas, especialmente después de una caída. Un sonido hueco al golpear suavemente el cuadro en un área específica puede indicar un daño interno.

También es vital usar una llave dinamométrica al apretar componentes (como tijas de sillín, potencias o desviadores) en un cuadro de carbono, ya que apretar demasiado puede aplastar o dañar la fibra. La limpieza regular con agua y jabón suave es suficiente; evita productos químicos agresivos que puedan dañar la resina o el acabado.

Preguntas Frecuentes sobre Cuadros de Carbono

¿Son los cuadros de carbono frágiles?

No. Son extremadamente fuertes para su peso y muy resistentes a las fuerzas cíclicas del pedaleo. Su fragilidad se manifiesta principalmente ante impactos puntuales fuertes, que pueden causar fracturas en lugar de abolladuras como en el metal.

¿Se puede reparar un cuadro de carbono dañado?

Sí, en muchos casos un cuadro de carbono puede ser reparado por especialistas utilizando técnicas y materiales de fibra de carbono. Una reparación adecuada puede restaurar la integridad estructural del cuadro.

¿Cuánto tiempo dura un cuadro de carbono?

Un cuadro de carbono bien cuidado puede durar indefinidamente en cuanto a fatiga del material se refiere, a diferencia de los metales que pueden fatigarse con el tiempo. La vida útil suele estar más limitada por daños por impacto o por el avance de la tecnología.

¿Es un cuadro de carbono siempre mejor que uno de aluminio?

Depende del uso y la calidad. Para el máximo rendimiento, peso ligero y absorción de vibraciones, el carbono suele ser superior. Sin embargo, los cuadros de aluminio de alta calidad son excelentes, más asequibles y a veces más duraderos para ciertos usos, como el ciclismo urbano o cicloturismo con cargas pesadas.

¿Cómo puedo saber si mi cuadro de carbono está dañado?

Busca grietas visibles, especialmente alrededor de las uniones o áreas de impacto. Escucha sonidos extraños (crujidos) al pedalear o al aplicar presión. Un sonido sordo al golpear ligeramente el cuadro en un área que antes sonaba nítida también puede ser una señal de daño.

Conclusión

Los cuadros de carbono han transformado el ciclismo, ofreciendo un rendimiento inigualable en términos de peso, rigidez y comodidad. Si bien el método de construcción Monocasco es a menudo el elegido para la máxima eficiencia y ligidez en la gama alta debido a su estructura continua y optimizada, la construcción Tubo a Tubo ofrece una alternativa excelente y más accesible, especialmente para bicicletas personalizadas o de gama media-alta. Ambos métodos, cuando se ejecutan con calidad, dan como resultado cuadros excepcionales que pueden proporcionar años de disfrute ciclista. Comprender la diferencia te ayuda a apreciar la ingeniería y a tomar decisiones más informadas sobre tu próxima bicicleta de carbono.
