Las Vainas, Geometría y Aros de tu Bici

Cuando contemplamos la compra de una nueva bicicleta, es fácil centrarse en componentes individuales, pero la verdadera magia reside en la cohesión del conjunto. Si bien no hay una única parte que sea 'la más importante', el cuadro de la bicicleta juega un papel estelar. Es la base, la firma del fabricante y, fundamentalmente, el elemento que le confiere a la bicicleta su personalidad única y define cómo interactuaremos con ella. Entender sus partes y cómo interactúan es clave para encontrar la montura perfecta.

¿Qué son las Vainas de la Bicicleta?

Las vainas son componentes esenciales del cuadro de la bicicleta, aunque a menudo pasan desapercibidas. Se trata de los tubos traseros que conectan el centro del eje de pedalier (donde van las bielas) con el eje de la rueda trasera. Son un elemento crucial en la estructura, siendo en gran medida responsables de la rigidez lateral del triángulo trasero del cuadro. Su diseño y longitud tienen un impacto directo en el comportamiento de la bicicleta.

La Influencia de la Longitud de las Vainas

La longitud de las vainas es un factor determinante en la respuesta de la bicicleta, especialmente en lo que respecta a la escalada y la estabilidad. Generalmente, se considera que:

• Cuanto más cortas son las vainas, mejor subirá la bici. Esto se debe a que el peso del ciclista se desplaza más hacia el eje trasero, mejorando la tracción y la capacidad de aceleración.
• Las vainas más largas tienden a hacer que la bicicleta sea más estable, particularmente a altas velocidades o en descensos. Proporcionan una mayor distancia entre ejes en la parte trasera, lo que contribuye a una sensación de aplomo.

La tendencia actual en el diseño de bicicletas, especialmente en montaña, es acortar las vainas lo máximo posible. Los fabricantes buscan mantener la agilidad en subida y mejorar la tracción, compensando la posible pérdida de estabilidad con ajustes en otras medidas de la geometría, como los ángulos o el reach.

La Geometría del Cuadro: El Carácter de la Bicicleta

Más allá de las vainas, la geometría completa del cuadro es lo que verdaderamente define el carácter de la bicicleta. Determina la posición que adoptaremos al pedalear, cómo se comporta la bici en diferentes situaciones (subidas, bajadas, giros) y, en última instancia, si nos sentimos cómodos o incómodos sobre ella. Conocer la geometría es fundamental antes de comprar una bicicleta, ya que nos indica si se ajusta a nuestras necesidades y estilo de conducción.

Ángulos Clave del Cuadro

Dos de los ángulos más determinantes en la geometría son:

1. Ángulo del Tubo del Sillín: Es el ángulo que forma el tubo donde se inserta la tija del sillín con respecto al suelo. Un ángulo más vertical (mayor valor en grados) sitúa al ciclista más directamente sobre el eje de pedalier, lo que suele favorecer el pedaleo en subida. Un ángulo más relajado (menor valor) retrasa la posición del ciclista, lo que puede mejorar la manejabilidad en descensos o para realizar ciertas maniobras. En bicicletas de montaña, este tubo a menudo no es recto, por lo que se habla del 'ángulo efectivo del tubo del sillín', que es el ángulo real desde el centro del pedalier hasta la parte superior del tubo del sillín.

Valores típicos para una bicicleta de carretera suelen estar entre 73 y 74 grados. En MTB varían según la disciplina.

2. Ángulo del Tubo de la Dirección: Es el ángulo que forma el tubo donde se aloja la horquilla con respecto al suelo. Este ángulo influye enormemente en la estabilidad y la agilidad de la dirección.

• Un ángulo menor (más 'lanzado') hace que la bici sea más estable a alta velocidad y mejor en descensos técnicos. Sin embargo, puede resultar más torpe en giros cerrados y subidas muy técnicas.
• Un ángulo mayor (más 'vertical') hace que la dirección sea más reactiva y ágil. La bicicleta es más fácil de maniobrar en terrenos revirados y sube mejor en pendientes pronunciadas, pero puede sentirse menos estable a altas velocidades.

Los valores varían mucho entre disciplinas: una bici de XC tendrá un ángulo de dirección más vertical (alrededor de 68-69º) que una de Enduro (que puede bajar de los 65º).

Otras Medidas Cruciales

Además de los ángulos y la longitud de las vainas, hay otras medidas que completan el mapa de la geometría del cuadro:

Longitud del Tubo Superior: Se mide horizontalmente desde el centro del tubo del sillín hasta la parte superior del tubo de la dirección. Determina la distancia horizontal entre el sillín y el manillar y, por tanto, la postura básica del ciclista. Un tubo superior más largo tiende a favorecer una postura más estirada y 'racing', mientras que uno más corto resulta en una postura más erguida.

Distancia entre Ejes: Es la distancia entre el centro del eje de la rueda delantera y el centro del eje de la rueda trasera. Es el resultado de la combinación de los ángulos, la longitud de las vainas y el tubo superior. Una mayor distancia entre ejes suele traducirse en mayor estabilidad, pero menor maniobrabilidad. Una menor distancia entre ejes aumenta la agilidad a expensas de algo de estabilidad.

Altura de la Caja de Pedalier: La distancia vertical desde el centro del eje de pedalier hasta el suelo. Una caja de pedalier más baja reduce el centro de gravedad, aumentando la estabilidad, pero incrementa el riesgo de golpear los pedales o las bielas con obstáculos. Una caja de pedalier más alta facilita pasar por encima de obstáculos, pero hace la bici un poco más nerviosa e inestable.

Altura del Tubo de la Dirección: La longitud vertical del tubo de la dirección. Un tubo de dirección más alto eleva la posición del manillar, resultando en una postura más erguida y cómoda. Un tubo más corto permite una posición del manillar más baja y, por tanto, una postura más agresiva y aerodinámica.

Reach y Stack: Medidas Clave para la Elección de Talla

El reach y el stack son dos medidas relativamente modernas que han ganado mucha importancia, especialmente para comparar cuadros de diferentes fabricantes.

• Reach: Es la distancia horizontal desde la proyección vertical del centro del eje de pedalier hasta el centro de la parte superior del tubo de la dirección. Representa cuánto se 'alarga' el cuadro hacia adelante desde el pedalier. Es una medida clave para entender la distancia al manillar independientemente del ángulo del tubo del sillín.
• Stack: Es la distancia vertical desde el centro del eje de pedalier hasta la línea horizontal que pasa por la parte superior del tubo de la dirección. Representa cuán 'alto' es el cuadro desde el pedalier.

Estas dos medidas, tomadas conjuntamente, dan una imagen muy precisa de la longitud y altura efectiva del cuadro, ayudando a determinar si una talla es la adecuada y cómo se comparará con otra bicicleta, incluso si tienen longitudes de tubo superior diferentes. Una tendencia en MTB es aumentar el reach para poder usar potencias más cortas, lo que mejora la agilidad de la dirección.

Influencia de los Componentes en la Geometría Efectiva

Aunque la geometría del cuadro es fija, algunos componentes periféricos pueden modificar significativamente la posición del ciclista y, por tanto, la sensación y el comportamiento 'real' de la bicicleta.

• Potencia: Es el elemento que conecta el manillar con el tubo de la dirección. Su longitud y ángulo influyen directamente en el alcance al manillar y la altura de este. Una potencia más larga estira la posición y hace la dirección más lenta. Una potencia más corta acerca el manillar y hace la dirección más reactiva. Se recomienda variar la longitud de la potencia en no más de 20 mm respecto a la de serie para no alterar drásticamente el comportamiento diseñado por el fabricante.
• Anillos Espaciadores: Se colocan en el tubo de la dirección, debajo de la potencia. Añadir espaciadores eleva la potencia y el manillar, resultando en una postura más erguida. Quitar espaciadores baja el manillar, favoreciendo una postura más agresiva.
• Tija de Sillín: Las tijas pueden tener o no retroceso (offset), es decir, si el anclaje del sillín está alineado con el centro del tubo o retrasado. Una tija con retroceso sitúa el sillín más atrás respecto al eje de pedalier. Las tijas sin retroceso (populares en MTB y en muchas tijas telescópicas) adelantan la posición del sillín. Cambiar de una a otra puede modificar la posición del ciclista sobre el pedalier en unos 2 cm, lo cual es notable.

Evolución de la Geometría a lo Largo del Tiempo

La geometría de las bicicletas, tanto de carretera como de montaña, ha experimentado cambios significativos en los últimos años. En MTB, esta evolución ha sido particularmente notoria, impulsada por la adopción de nuevos tamaños de rueda (27.5" y 29") y por la necesidad de adaptarse a circuitos de competición cada vez más técnicos y agresivos.

Las bicicletas de montaña modernas buscan ser más versátiles y seguras para un rango más amplio de ciclistas. Esto ha llevado a geometrías con ángulos de dirección más lanzados (más bajos), vainas más cortas y, en muchos casos, un mayor reach combinado con potencias más cortas. Por ejemplo, bicicletas de Enduro que antes tenían ángulos de dirección de 66-66.5º, ahora bajan de los 65º, acercándose a geometrías de descenso de hace unos años. Incluso las bicis de XC, tradicionalmente con ángulos verticales, han adoptado ángulos de dirección más relajados para mejorar su capacidad en bajada, compensando con vainas cortas y otros ajustes para mantener la eficiencia en subida. Esta evolución ha hecho accesibles terrenos que antes requerían una gran pericia técnica.

Consecuencias de Elegir la Geometría Correcta

Seleccionar una bicicleta con la geometría adecuada es uno de los factores más importantes para disfrutar del ciclismo. Una geometría inadecuada para nuestro estilo, tipo de terreno o, simplemente, una talla incorrecta, puede llevar a incomodidad, menor rendimiento e incluso riesgo de lesiones a largo plazo. Es vital considerar cómo los diferentes ángulos y longitudes influyen en la postura, la estabilidad, la agilidad y la capacidad de la bici para subir o bajar. La tecnología permite que bicicletas con geometrías que antes parecían solo para expertos ahora sean más manejables para ciclistas intermedios, ampliando las posibilidades y disfrute.

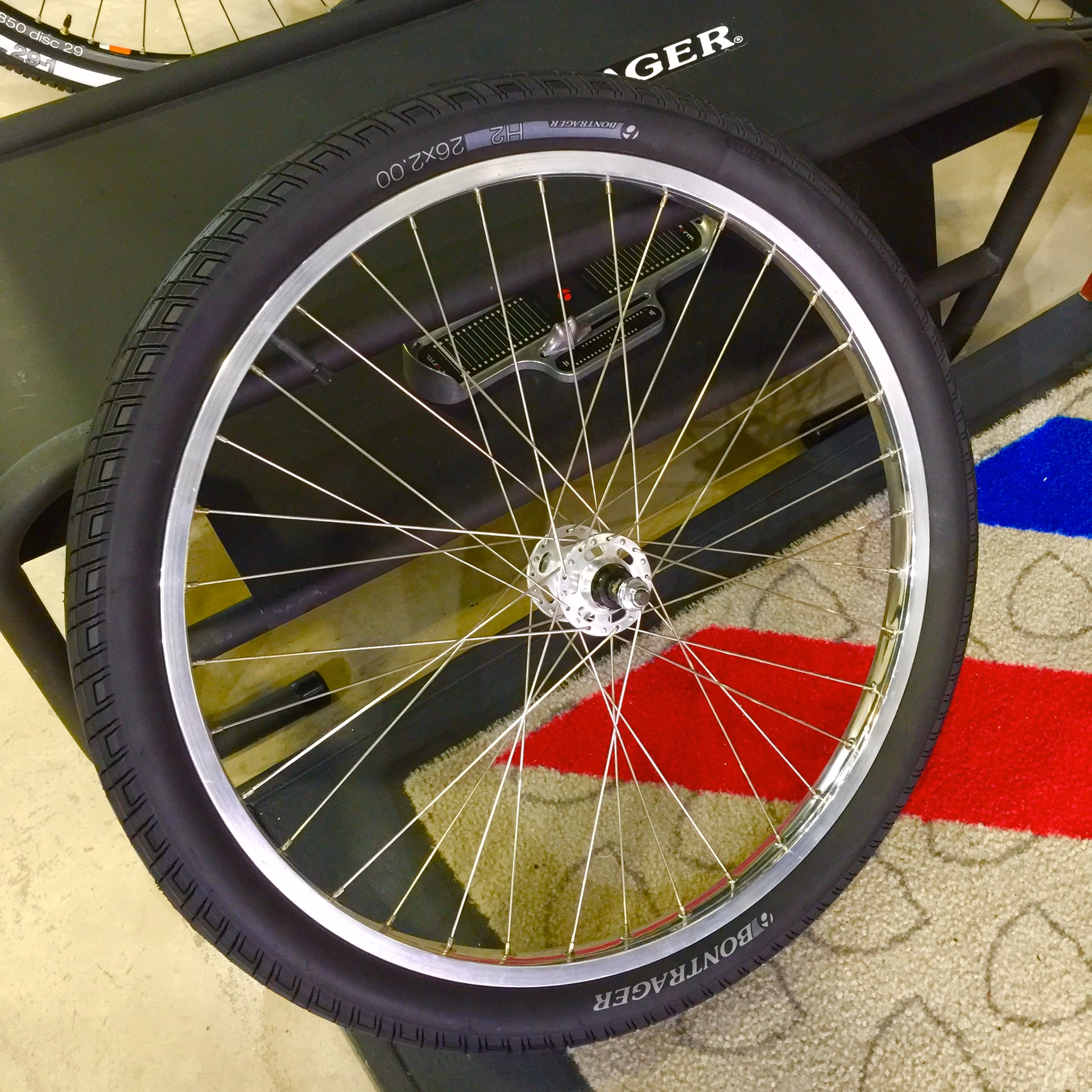

Más Allá del Cuadro: La Importancia de los Aros

Si bien la geometría del cuadro es fundamental, otros componentes tienen un impacto enorme en el rendimiento y la sensación de la bicicleta. Los aros, también conocidos como rines, son una parte crítica de las ruedas y su elección debe alinearse con el tipo de ciclismo que practicamos.

Los aros influyen en el peso, la aerodinámica, la resistencia y la compatibilidad con neumáticos y frenos. No es lo mismo un aro diseñado para la velocidad en carretera que uno construido para soportar los rigores del ciclismo de montaña.

Tipos de Aros Según la Disciplina

• Aros para Bicicletas de Ruta: Diseñados para maximizar la velocidad y eficiencia en asfalto. Suelen ser ligeros, con perfiles estrechos y a menudo altos para mejorar la aerodinámica. Los de carbono son muy populares en competición por su ligereza y rigidez, ofreciendo mejor aceleración y respuesta.
• Aros para Bicicletas de Montaña (MTB): Construidos para soportar terrenos irregulares, impactos y ofrecer estabilidad. Son más anchos que los de ruta para acomodar neumáticos más grandes y robustos, lo que mejora la tracción y la capacidad de absorción. El aluminio es común por su resistencia y precio, pero el carbono gana terreno en gamas altas por su combinación de ligereza, resistencia y rigidez.

Materiales Comunes de los Aros

El material del aro es un factor clave en su rendimiento y durabilidad:

• Aluminio: El material más común y versátil. Es ligero, resistente a la corrosión y económico. Ofrece un buen equilibrio entre peso, resistencia y precio, siendo ideal para una amplia gama de ciclistas y disciplinas. Aunque no es tan rígido como el carbono, es muy duradero para uso general.
• Carbono: El material de alto rendimiento por excelencia. Extremadamente ligero y rígido, lo que se traduce en una mejor aceleración, escalada y transferencia de potencia. Es resistente y duradero con el cuidado adecuado, pero su costo es significativamente mayor que el del aluminio. Ideal para competición y ciclistas que buscan el máximo rendimiento.
• Titanio: Menos común, pero ofrece una excelente combinación de ligereza y resistencia. Es muy duradero, resistente a la corrosión y tiene una flexibilidad natural que ayuda a absorber vibraciones, ofreciendo una conducción más suave. Es un material premium con un costo elevado, comparable o superior al del carbono.

Medidas y Compatibilidad con Frenos

Las medidas de los aros (diámetro y ancho) son cruciales. Los diámetros comunes son 700c para ruta y 26", 27.5" y 29" para MTB. El ancho del aro influye en el volumen y perfil del neumático, afectando la tracción y estabilidad.

La elección del aro también depende del sistema de frenado:

• Frenos de Llanta: Requieren aros con una pista de frenado en el lateral, diseñada para soportar la fricción de las zapatas. Comunes en carretera.
• Frenos de Disco: No utilizan la pista de frenado en el aro, ya que la frenada ocurre en un rotor anclado al buje. Esto permite diseñar aros sin la necesidad de una superficie de frenado reforzada, abriendo la puerta a materiales más ligeros o aros sin pista (como los lenticulares). Predominantes en MTB y cada vez más comunes en carretera y gravel.

Cuidado de los Aros

Mantener los aros limpios y revisados es vital para su durabilidad y rendimiento. Limpiar la suciedad, especialmente después de rodar en mojado o barro, es importante. Si usas frenos de llanta, revisa regularmente el desgaste de la pista de frenado. Asegurarse de que los radios estén correctamente tensados previene descentramientos y daños en el aro.

Preguntas Frecuentes sobre Geometría y Componentes

¿Cómo sé si una geometría es adecuada para mí?

Depende de tu estilo de ciclismo y el terreno habitual. Una geometría más relajada (ángulo de dirección más bajo, vainas más largas, stack más alto) es más cómoda y estable para largas distancias o descensos. Una geometría más agresiva (ángulo de dirección más vertical, vainas cortas, reach largo, stack bajo) es más ágil y eficiente para competición o terrenos técnicos donde se busca reactividad.

¿Qué diferencia hay entre el tubo superior efectivo y el reach?

El tubo superior efectivo se mide horizontalmente desde el centro del tubo del sillín hasta el tubo de dirección. El reach se mide horizontalmente desde el centro del pedalier hasta la parte superior del tubo de dirección. El reach es una medida más precisa para comparar la 'longitud' del cuadro en relación con el pedalier, independientemente del ángulo del tubo del sillín, lo que lo hace muy útil para elegir talla, especialmente en bicis de montaña.

¿Puedo cambiar la geometría de mi bici con componentes?

Puedes modificar la 'geometría efectiva' o tu posición sobre la bici cambiando la potencia (longitud/ángulo), añadiendo/quitando espaciadores en la dirección, o cambiando la tija de sillín (con/sin retroceso). Estos ajustes afinan la posición y el manejo, pero no cambian los ángulos ni longitudes fundamentales del cuadro.

¿El material del aro realmente marca una diferencia?

Sí, notablemente. El aluminio es versátil y duradero para la mayoría. El carbono ofrece una mejora significativa en peso y rigidez, ideal para rendimiento y competición. El titanio es una opción premium que combina ligereza, gran resistencia y absorción de vibraciones.
