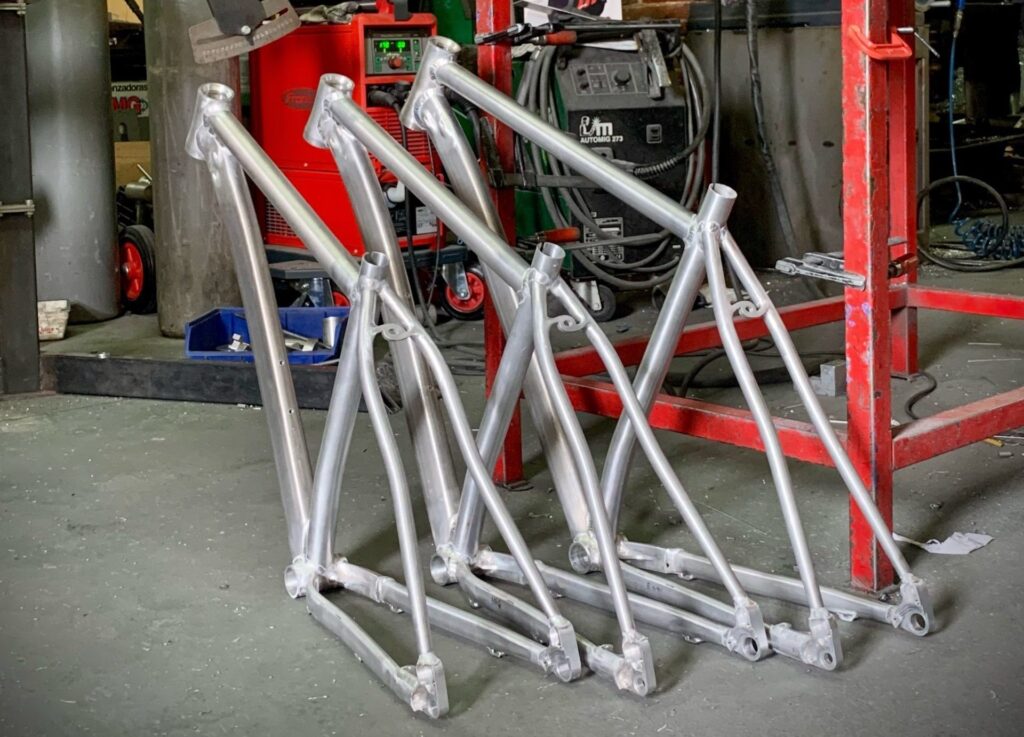

Cómo se Fabrican los Cuadros de Bicicleta de Aluminio

El cuadro es a menudo la característica definitoria de tu bicicleta favorita, impactando características importantes como la calidad y la sensación de la conducción. Ya sea que estés inmerso en la construcción de la bicicleta de tus sueños, considerando una nueva montura o simplemente seas un apasionado de los detalles técnicos, comprender el material de tu cuadro es fundamental.

Considerado a menudo el corazón de una bicicleta, un cuadro puede estar hecho de fibra de carbono, aluminio, titanio, acero o una combinación de estos materiales. Cada material de cuadro de bicicleta ofrece una lista de características diferentes que afectarán el costo, la comodidad, el peso, la rigidez, la resistencia y la durabilidad. Es importante destacar que a menudo es la forma en que los ingenieros y fabricantes utilizan el material elegido lo que más importa, y esto es algo con lo que cada marca suele experimentar.

Antes de profundizar en los detalles de fabricación del aluminio, es útil considerar los factores clave al elegir un material de cuadro:

• Peso: La bicicleta debe ser lo suficientemente fuerte para soportarte a ti y cualquier equipaje extra. Existe un equilibrio entre peso y durabilidad.
• Propósito de la bicicleta: Si buscas rendimiento en competición, la rigidez y el peso ligero son clave. Si es para turismo o aventura, la durabilidad es prioritaria.
• Zona de conducción: El clima puede influir. Materiales como el acero pueden oxidarse en climas húmedos, haciendo que el aluminio sea una mejor opción en esas condiciones.
• Tiempo que planeas tener la bicicleta: Todos los materiales se fatigan con el tiempo, algunos más rápido que otros.
• Presupuesto: A menudo, el mayor factor. El aluminio se sitúa en un rango de precio accesible, generalmente más caro que el acero pero más económico que el carbono y el titanio.

El Aluminio en Cuadros de Bicicleta

Los cuadros de bicicleta de aluminio son quizás los más comunes en la industria moderna, siendo el material ampliamente utilizado también para varios componentes. El aluminio, como material, no es muy denso, por lo que puede formarse en estructuras ligeras, lo que lo hace perfecto para cuadros de bicicleta. Los cuadros de aluminio son relativamente baratos de fabricar, especialmente en comparación con los cuadros de fibra de carbono, de los que se dice que tardan aproximadamente 14 veces más en producirse.

Ventajas del Aluminio

El aluminio ofrece una combinación atractiva de características que lo hacen popular:

• Costo y facilidad de fabricación: Es más accesible económicamente y los procesos de producción son menos complejos y más rápidos que con materiales como el carbono o el titanio.
• Relación resistencia-peso: Permite construir cuadros robustos sin añadir un peso excesivo, lo que se traduce en bicicletas ágiles y responsivas.
• Resistencia a la corrosión: A diferencia del acero, el aluminio no se oxida, lo que lo hace más adecuado para climas húmedos o lluviosos y requiere menos mantenimiento en este aspecto.

Desventajas del Aluminio

Sin embargo, el aluminio también tiene sus limitaciones:

• Vida útil por fatiga: El aluminio tiende a fatigarse con el tiempo más rápido que el acero, el titanio o la fibra de carbono. Esto no significa que un cuadro de aluminio se rompa rápidamente, pero su durabilidad a muy largo plazo (décadas de uso intensivo) puede ser menor en comparación con otros materiales si no está diseñado y tratado adecuadamente.
• Dificultad para reparar: Una vez que un cuadro de aluminio sufre una fractura o daño significativo, suele ser difícil y costoso de reparar de manera efectiva, a diferencia del acero que es más permisivo en este aspecto.

Proceso de Fabricación de Cuadros de Aluminio

El aluminio utilizado en los cuadros de bicicleta siempre es una aleación, mezclado con un pequeño porcentaje de otros metales y minerales para mejorar sus propiedades, como la resistencia. Los desarrollos recientes en técnicas de fabricación han permitido una gran personalización del diseño del cuadro y, por ende, de la calidad de la conducción. Además de manipular las formas de los tubos, el grosor de las paredes de los tubos también puede ser modificado para crear estructuras ligeras y rígidas.

Manipulación de Tubos: El Butting

Una técnica clave para optimizar el peso y la resistencia del aluminio es el butting. Esto esencialmente consiste en adelgazar el centro de los tubos para reducir el peso, manteniendo los extremos más gruesos y fuertes para los puntos de soldadura, que son zonas de alta tensión.

• Tubos de Calibre Recto (Straight Gauge): No tienen variación en el grosor de la pared, ofreciendo una resistencia uniforme pero con un peso mayor. Se encuentran en los cuadros de aluminio más económicos.
• Tubos de Simple Butting: Son más gruesos en un extremo donde se necesita resistencia en una ubicación específica, como la unión con la caja de pedalier en el tubo del asiento.
• Tubos de Doble Butting: Son más gruesos en ambos extremos, como en el tubo diagonal, donde se requiere resistencia adicional en la unión con la caja de pedalier y el tubo de dirección.
• Tubos de Triple Butting: Sirven para el mismo propósito que los de doble butting, pero reducen aún más el peso en el centro del tubo. Esta técnica requiere fabricación adicional y se encuentra en los cuadros de aluminio de mayor calidad.

El butting permite a los ingenieros colocar la resistencia donde es necesaria (en las uniones) y reducir el peso donde la tensión es menor (en el centro de los tubos), optimizando así el rendimiento del cuadro.

Moldeado de Tubos: El Hidroformado

Además del butting, los cuadros de aluminio pueden ser manipulados mediante un proceso conocido como hidroformado. Esta es una forma de dar forma a los metales utilizando un molde y un fluido a alta presión. La tubería de aluminio se coloca dentro de un molde con una forma específica. Luego, unas bombas inyectan fluido a presiones extremadamente altas, haciendo que el aluminio se presione contra el molde y adquiera la forma deseada.

Esta técnica se utiliza comúnmente para optimizar las formas de los tubos, creando perfiles aerodinámicos o formas complejas que aumentan la rigidez en áreas clave (como la unión del tubo diagonal con la caja de pedalier) sin necesidad de añadir material extra como refuerzo. El hidroformado, combinado con el butting, permite a los fabricantes crear cuadros de aluminio que son sorprendentemente ligeros, rígidos y, en algunos casos, con cierta capacidad de absorción (compliance).

Unión de los Tubos: La Soldadura

Una vez que los tubos han sido manipulados, ya sea con butting o hidroformado (o ambos), necesitan ser unidos entre sí. Esto se hace comúnmente mediante soldadura. El proceso más habitual para el aluminio es la soldadura TIG (Gas Inerte de Tungsteno).

La soldadura TIG utiliza el mismo material que el cuadro (una varilla de aporte de aleación de aluminio) y el objetivo es crear una soldadura suave, uniforme y consistente alrededor del diámetro de los tubos que se conectan. La calidad del trabajo de soldadura es crucial para la resistencia y durabilidad del cuadro. Una mano de obra deficiente puede resultar en soldaduras irregulares, con espesores variables o huecos, puntos potenciales de fallo. Los fabricantes de primera línea a menudo utilizan soldadores robóticos para lograr una consistencia absoluta en este proceso.

Aluminio vs. Otros Materiales: Una Perspectiva Comparativa (Según el Texto)

Aunque el texto proporciona información detallada sobre otros materiales, nos centraremos en cómo el aluminio se compara con ellos basándonos estrictamente en la información facilitada:

El aluminio es más ligero que el acero pero no tan resistente a igual espesor. Es más resistente a la corrosión que el acero, pero el acero es más duradero a largo plazo en cuanto a fatiga. El aluminio es significativamente más barato y fácil de fabricar que la fibra de carbono y el titanio. Sin embargo, el carbono y el titanio tienen tasas de fatiga excepcionalmente altas, lo que les confiere una mayor durabilidad a muy largo plazo en comparación con el aluminio. El titanio comparte muchas propiedades con el acero pero es más ligero, más resistente a la corrosión y más duradero que el acero, aunque mucho más caro y difícil de trabajar que el aluminio.

En resumen, el aluminio ofrece un excelente equilibrio entre peso, rigidez, resistencia a la corrosión y, crucialmente, costo, lo que lo convierte en una opción muy popular y accesible para una amplia gama de ciclistas.

Durabilidad y Vida Útil del Aluminio

Como se mencionó, la principal desventaja del aluminio es que se fatiga con el tiempo más rápido que otros materiales. La fatiga del material se refiere a la degradación de sus propiedades estructurales debido a ciclos repetidos de carga y descarga (las vibraciones y tensiones de cada salida en bicicleta). Si un cuadro de aluminio está bien diseñado, fabricado y tratado (por ejemplo, con tratamientos térmicos post-soldadura para restaurar la resistencia), puede tener una vida útil muy larga, potencialmente décadas de uso regular. Sin embargo, si buscas una bicicleta que te acompañe literalmente "para siempre" bajo un uso intensivo y constante, o si el diseño no es óptimo, la vida útil del aluminio podría ser un factor a considerar en comparación con la durabilidad casi legendaria del titanio o el acero de alta calidad bien mantenido.

Calidad de Conducción

La percepción común es que el aluminio es un material muy rígido que transmite mucho las vibraciones de la carretera, resultando en una conducción menos cómoda. Sin embargo, las técnicas modernas de fabricación como el butting y el hidroformado permiten a los fabricantes manipular la rigidez y la flexibilidad del cuadro en diferentes áreas. Es posible diseñar cuadros de aluminio que sean muy rígidos en las zonas clave para la transferencia de potencia (como la caja de pedalier y el tubo de dirección) pero que permitan cierta flexión controlada en otras partes (como los tirantes traseros) para mejorar la comodidad (compliance). Por lo tanto, la calidad de conducción de un cuadro de aluminio moderno depende enormemente del diseño y la ingeniería aplicados, más que simplemente del material en sí.

¿Para Quién es un Cuadro de Aluminio?

Elegir un cuadro de aluminio es la solución más rentable para aquellos que buscan rendimiento con un presupuesto limitado. Es una opción excelente para:

• Ciclistas que buscan una bicicleta ligera y eficiente sin el alto costo del carbono.
• Ciclistas de carretera, montaña o gravel que necesitan un cuadro robusto y responsivo.
• Quienes buscan una bicicleta duradera para uso diario o entrenamientos.
• Ciclistas en zonas con climas húmedos donde la resistencia a la corrosión es una ventaja.

Aunque puede no tener la longevidad extrema del titanio o la ligereza definitiva del carbono de gama alta, el aluminio ofrece un valor inigualable en términos de rendimiento y durabilidad para la mayoría de los ciclistas.

Preguntas Frecuentes sobre Cuadros de Aluminio

Basándonos en la información proporcionada, respondemos algunas dudas comunes:

¿El aluminio se oxida?

No, el aluminio no se oxida como el acero. Tiene una alta resistencia a la corrosión, lo que lo hace adecuado para climas húmedos.

¿Son duraderos los cuadros de aluminio?

Son duraderos para un uso regular y prolongado, pero su vida útil por fatiga es generalmente menor que la del acero, titanio o carbono a muy largo plazo. Un cuadro bien fabricado puede durar muchos años.

¿Por qué las bicicletas de aluminio son más baratas que las de carbono?

El aluminio como material es más económico y, lo que es más importante, el proceso de fabricación (especialmente la soldadura en comparación con el laminado y curado del carbono) es significativamente más rápido y menos laborioso. El texto menciona que el carbono tarda aproximadamente 14 veces más en producirse.

¿Qué es el butting en los tubos de aluminio?

El butting es una técnica de fabricación donde el grosor de la pared del tubo de aluminio se varía. Se adelgaza en el centro para reducir peso y se mantiene más grueso en los extremos para la resistencia necesaria en las uniones de soldadura.

¿Qué es el hidroformado?

El hidroformado es un proceso que utiliza un molde y fluido a alta presión para dar formas complejas a los tubos de aluminio. Se usa para optimizar la rigidez y la aerodinámica sin añadir material extra.

¿Se pueden reparar los cuadros de aluminio si se rompen?

Según el texto, los cuadros de aluminio son difíciles de reparar de manera efectiva si sufren daños o fracturas significativas, a diferencia del acero que es más fácil de reparar.

Tabla Comparativa de Materiales de Cuadro (Según Texto)

Esta tabla resume las comparaciones directas e implícitas mencionadas en el texto, ofreciendo una visión general de cómo el aluminio se posiciona frente a otros materiales comunes en la fabricación de cuadros de bicicleta.

En conclusión, el proceso de fabricación de los cuadros de aluminio ha evolucionado significativamente, pasando de simples tubos rectos soldados a complejas estructuras moldeadas y butted que ofrecen un excelente rendimiento. Su combinación de ligereza, resistencia y, sobre todo, accesibilidad económica lo mantiene como la columna vertebral de una vasta mayoría de bicicletas en el mercado actual.
