El manillar es uno de los puntos de contacto más importantes entre el ciclista y su bicicleta. No es solo un tubo para agarrarse; es el timón principal que permite dirigir la rueda delantera, mantener el equilibrio y, crucialmente, soportar una parte significativa del peso de nuestro cuerpo. Su diseño, material y ajuste influyen directamente en la comodidad, la eficiencia del pedaleo y la capacidad de respuesta de la bicicleta ante el terreno.
¿Qué es el Manillar y Cuál es su Función?
El manillar es el mecanismo de manejo de la bicicleta. Se conecta a través de la pieza conocida como potencia a la horquilla, permitiendo al ciclista manejar y balancear la bicicleta girando la rueda delantera. Esta pieza es fundamental para el control y la estabilidad. Además de su función principal de dirección, el manillar sirve como punto de anclaje para numerosos componentes esenciales y accesorios.
Sobre el manillar se montan a menudo las palancas de freno y de cambio, que permiten controlar la velocidad y la transmisión. También se le añaden muchos otros accesorios útiles como luces para la visibilidad, ciclocomputadores para medir el rendimiento, o campanas para advertir de nuestra presencia. El manillar soporta una gran parte del peso del cuerpo del ciclista, casi tanto como el sillín. Por ello, su colocación y ajuste respecto al sillín son determinantes para la comodidad durante la rodada. Una instalación o ajuste incorrecto no solo afectará la comodidad, sino que también puede desviar al ciclista de una posición ideal para el pedaleo, reduciendo su eficacia.
Componentes Clave del Sistema de Dirección
El sistema de dirección de una bicicleta es un conjunto interconectado de piezas que trabajan juntas para permitirnos girar la rueda delantera con precisión y cambiar de dirección a voluntad. Este sistema es multifuncional, ya que no solo dirige la bicicleta, sino que también contribuye a su amortiguación y estabilidad. Las partes principales de este sistema son el manillar, la potencia, el juego de dirección y la horquilla (que también forma parte del sistema estructural).
La Potencia: Uniendo Manillar y Horquilla
La potencia es el elemento vital que une físicamente el manillar al tubo de dirección de la horquilla. Su función va más allá de una simple conexión; la longitud y la posición de la potencia ofrecen una importante variación en el ajuste de la bicicleta, permitiendo adaptar la postura del ciclista. Además, la potencia otorga algunas ventajas mecánicas al girar la horquilla y ayuda a estabilizar el manejo de la bicicleta posicionando el manillar respecto a la rueda delantera.
Existen principalmente dos tipos de potencias, cuya elección depende del tipo de horquilla y del juego de dirección instalado:
- Potencia con Rosca (o en Cuña): Este tipo es más antiguo y presenta generalmente una forma de 'L'. Se introduce una parte en el interior del tubo de dirección de la horquilla. El extremo inferior de la potencia tiene una cuña de expansión (puede ser oblicua o en cono) que, al apretar el tornillo allen desde la parte superior de la potencia, empuja dicho extremo contra el tubo de la horquilla, bloqueándola en su lugar. Su altura se ajusta simplemente insertando el tubo en mayor o menor medida dentro del tubo de dirección de la horquilla. Hay dos sistemas de cuña: uno donde dos superficies inclinadas se deslizan para presionar lateralmente, y otro (como en el caso Hercules) donde parte de un cono penetra en el tubo de la potencia (que tiene una abertura longitudinal), provocando su expansión y el bloqueo contra la horquilla.
- Potencia Sin Rosca (o Ahead): Este tipo es más moderno y consiste en un tubo recto con abrazaderas que se sujetan al exterior del tubo de dirección de la horquilla y al manillar. En lugar de insertarse dentro, esta potencia se sujeta por fuera mediante un juego de pernos que se atornillan contra una rosca interior de una pieza llamada 'araña', situada dentro del tubo de la horquilla, a aproximadamente un centímetro del borde. Su diseño modular facilita la compatibilidad. La altura se ajusta añadiendo o removiendo espaciadores del conjunto de dirección. Requiere un juego de dirección 'ahead' (sin rosca).
A continuación, una tabla comparativa de los tipos de potencia:
| Característica | Potencia con Rosca (Cuña) | Potencia Sin Rosca (Ahead) |
|---|---|---|
| Forma Típica | Forma de L | Tubo recto con abrazaderas |
| Unión a la Horquilla | Se inserta dentro del tubo, se expande con cuña | Se sujeta por fuera del tubo con abrazaderas |
| Fijación | Tornillo superior aprieta la cuña interna | Pernos de abrazadera, tornillo superior a la araña |
| Ajuste de Altura | Insertando más o menos el tubo | Añadiendo o quitando espaciadores |
| Sistema de Dirección Compatible | Con rosca | Sin rosca (Ahead) |
El Juego de Dirección: El Pivote Esencial
El juego de dirección es el componente alojado entre la horquilla y el cuadro que permite que el tubo de la horquilla gire libremente. Esencialmente, proporciona el pivote necesario para transferir el movimiento de dirección desde el manillar a la rueda delantera. Este juego está compuesto por varias partes, que pueden incluir tuercas (superior, contratuerca), casquillos, arandelas y rodamientos (bolas de rodamiento o ensambles de rodamiento).
Existen diferencias en la configuración del juego de dirección según el tipo de potencia y horquilla:
- Con Potencia Normal o de Rosca: La horquilla tiene el tubo de dirección roscado. La potencia se une a la horquilla insertándose en su interior. Las tuercas del juego de dirección aprietan la horquilla contra los rodamientos. Se utilizan contratuercas para asegurar que no se afloje el ajuste y que los rodamientos se mantengan fijos, permitiendo un giro suave pero sin holgura.
- Con Potencia Ahead (Sin Rosca): El tubo de la horquilla es liso. La potencia va por fuera y abraza el tubo de la horquilla al apretar sus tornillos. La dirección queda 'atrapada' y segura entre el cuadro y la potencia. En la parte superior de la potencia hay una tapa con un tornillo que se introduce hasta la rosca de la 'araña' dentro del tubo de la horquilla. Al apretar este tornillo, se precarga el juego de dirección, eliminando holguras, y luego los tornillos laterales de la potencia se aprietan para fijar todo el conjunto.
Tipos de Manillar: Variedad para Cada Estilo
El diseño del manillar es a menudo un medio sencillo para distinguir entre diferentes tipos de bicicletas, ya que su forma está directamente relacionada con el propósito y la postura de pedaleo del vehículo.
La funcionalidad principal sigue siendo la de permitir al usuario dominar la bicicleta variando su dirección. Pero como ya mencionamos, el manillar soporta gran parte del peso corporal, y su correcta colocación respecto al sillín es clave para la comodidad y la eficacia del pedaleo.
En cuanto a sus dimensiones y materiales, los manillares suelen ser robustos, fabricados comúnmente en acero al cromo molibdeno o en aluminio. Presentan distintos diámetros (entre 22 y 25 mm) y/o conificados (entre 1 y 1,6 mm) en la zona de unión con la potencia para ofrecer mayor resistencia en este punto crítico. La ergonomía es crucial, especialmente en la zona de los puños, que son de algún compuesto de plástico o caucho. Los puños varían en relieves y formas ergonómicas para mejorar la manejabilidad y el ajuste de la mano. Un mayor grosor en los puños puede contribuir a una mejor amortiguación de las vibraciones.
Exploremos los tipos más comunes:
- Manillares de Montaña: Principalmente hay dos tipos. Los manillares planos son básicamente un tubo recto de aluminio, a veces con un abultamiento central para el agarre de la potencia. Los de 'doble altura' están curvados hacia arriba, acercando las manos al cuerpo y fomentando una posición más erguida. Los puños suelen estar alineados paralelos al suelo y perpendiculares al eje principal de la bicicleta. Generalmente son más anchos que los de paseo o carretera, lo que permite conducir con mayor seguridad en terrenos difíciles y facilita reacciones más rápidas de la rueda o nuestras manos sobre el sistema de dirección.
- Manillar de Carretera: Tienen la característica forma de 'C' o 'cuerno de cabra'. Son muy populares en bicicletas de carretera y de turismo por la posición aerodinámica que permiten y la gran variedad de posiciones para las manos. El ciclista puede colocar las manos en la parte superior para una postura más erguida, o en la parte inferior (los 'drops') para una postura más aerodinámica, desplazando el peso hacia el frente. Tienden a ser más angostos que los de montaña, idealmente del mismo ancho que la espalda del usuario. La curva puede ser continua (tradicional) o incluir secciones planas (ergo o anatómicos).
- Manillar de Paseo: Lejos de buscar la aerodinámica, este tipo prioriza la comodidad del ciclista ofreciendo una posición erguida y una conducción relajada.
- Manillar de Cicloturismo o Mariposa: Con su forma de '8', ofrece un mayor número de posiciones para las manos, permitiendo al mismo tiempo pedalear erguido. Hay dos tipos según dónde se acoplan a la potencia: 'hacia adelante' (unión más cercana al ciclista, posición neutra similar a MTB, otras más extendidas) y 'hacia atrás' (unión más alejada, posición neutra más cercana al sillín, más erguida).

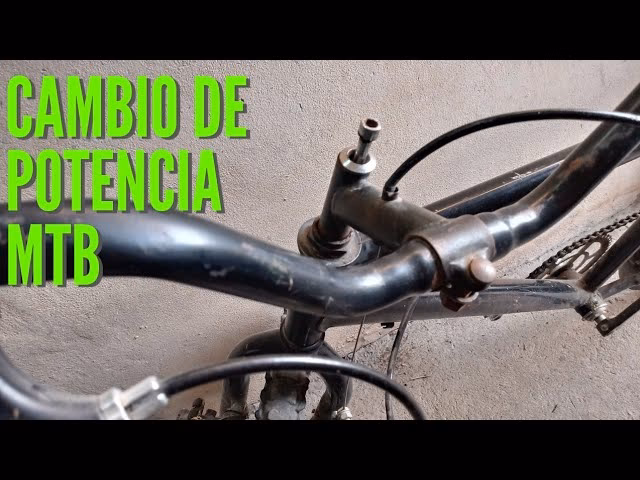

Cómo Desmontar el Manillar de tu Bicicleta
Desmontar el manillar puede ser necesario para realizar mantenimiento, reemplazarlo por otro tipo o transportar la bicicleta. El proceso general consta de unos pocos pasos, aunque puede variar ligeramente según el tipo de potencia.
Aquí te presentamos los 5 pasos básicos para desmontar el manillar:
- Prepara tu bicicleta: Coloca tu bicicleta en un soporte de reparación si dispones de él. Si no, asegúrate de que esté en una posición estable, apoyada de forma segura para evitar que se caiga durante el proceso.
- Retira los puños: Los puños son los agarres de plástico o caucho en los extremos del manillar. Para quitarlos, a menudo es útil inyectar un poco de aire (con una bomba de bicicleta) o agua jabonosa entre el puño y el manillar para romper la adherencia. Luego, gíralos y tira de ellos con firmeza.
- Afloja los tornillos de la potencia: Este paso varía según el tipo de potencia. Si tienes una potencia sin rosca (Ahead), deberás aflojar los tornillos laterales que sujetan el manillar a la potencia. Si tienes una potencia con rosca (Cuña), deberás aflojar el tornillo superior de la potencia que aprieta la cuña interna. No es necesario quitar los tornillos por completo en este punto, solo aflojarlos lo suficiente para liberar la presión sobre el manillar.
- Desconecta los componentes adjuntos: Antes de retirar el manillar, debes desconectar o deslizar hacia afuera todos los componentes que estén fijados a él: palancas de freno, palancas de cambio, luces, ciclocomputadores, campanas, etc. Asegúrate de que los cables tengan suficiente holgura para permitir que el manillar se mueva libremente. En algunos casos, quizás solo necesites deslizar los componentes hacia los extremos del manillar para que no estorben al pasarlo por la potencia.
- Retira el manillar: Una vez que los tornillos de la potencia están lo suficientemente flojos y los componentes están apartados, deberías poder deslizar el manillar fuera de la abrazadera de la potencia. Ten cuidado de sostener el manillar firmemente mientras lo retiras para evitar que caiga o se enganche con los cables.
Siguiendo estos pasos, podrás desmontar el manillar de tu bicicleta de forma segura para realizar el mantenimiento o las modificaciones que necesites.
Preguntas Frecuentes sobre el Manillar
Aquí respondemos algunas dudas comunes:
¿Cómo se llama la pieza que sostiene el manillar de la bicicleta?
La pieza que une el manillar a la horquilla y, por lo tanto, lo sostiene, se llama potencia.
¿Cuál es la diferencia entre un manillar de montaña y uno de carretera?
La principal diferencia es su forma y ancho. Los manillares de montaña son generalmente planos o de doble altura y más anchos para mayor control en terrenos irregulares. Los manillares de carretera tienen forma de 'C', son más angostos y ofrecen múltiples posiciones de mano, incluyendo una muy aerodinámica.
¿Cuántos tipos de potencia existen?
Existen dos tipos principales de potencia: con rosca (o en cuña) y sin rosca (o Ahead). La elección depende del tipo de horquilla y juego de dirección de la bicicleta.
¿Qué función cumple el juego de dirección?
El juego de dirección permite que la horquilla gire libremente dentro del tubo de dirección del cuadro, haciendo posible que el ciclista cambie la dirección de la rueda delantera mediante el movimiento del manillar.
¿Por qué hay diferentes formas de manillares?
Las diferentes formas de manillares están diseñadas para adaptarse a distintos estilos de ciclismo y preferencias de postura. Buscan optimizar la comodidad, la aerodinámica, el control y la eficiencia del pedaleo para disciplinas específicas como montaña, carretera, paseo o cicloturismo.
Entender las partes que componen el sistema de dirección de tu bicicleta y cómo interactúan es fundamental para realizar ajustes, mantenimiento o simplemente para apreciar la ingeniería detrás de tu máquina de dos ruedas. El manillar, la potencia y el juego de dirección trabajan en conjunto para brindarte el control preciso que necesitas en cada pedalada.
