Donde se Une la Horquilla de tu Bici

Cada vez que te subes a tu bicicleta y giras el manillar, estás interactuando directamente con una de las conexiones más vitales y complejas de toda la máquina: la unión entre la horquilla delantera y el cuadro. Esta unión no es simplemente un punto de fijación; es un sistema ingenioso que permite la dirección precisa, absorbe impactos y soporta una parte significativa de tu peso y el de la bicicleta. Entender dónde y cómo se sujeta la horquilla delantera es fundamental para cualquier ciclista, ya sea por simple curiosidad, por mantenimiento o por seguridad.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

La horquilla delantera, esa estructura en forma de 'U' invertida o de dos brazos que sostiene la rueda frontal, se sujeta firmemente al cuadro de la bicicleta en la parte frontal superior de este. Esta parte del cuadro tiene un nombre específico: el tubo de dirección (o head tube en inglés). El tubo de dirección es un cilindro hueco que forma el extremo delantero del triángulo principal del cuadro, y es el conducto a través del cual pasa el tubo espigado (o steerer tube) de la horquilla.

El Tubo de Dirección: El Pilar Central

El tubo de dirección es, por decirlo de alguna manera, el 'cuello' de la bicicleta. Su longitud y ángulo respecto al suelo (el ángulo de dirección) influyen enormemente en la manejabilidad y estabilidad de la bicicleta. Es un componente estructural crítico que debe ser robusto para soportar las fuerzas de dirección, frenado e impactos. Dentro de este tubo de dirección se aloja un conjunto de componentes esenciales conocido como el juego de dirección (o headset).

El Juego de Dirección: La Magia del Giro

La horquilla no se inserta directamente 'a pelo' dentro del tubo de dirección del cuadro. Si lo hiciera, el giro sería ruidoso, áspero y el desgaste sería rapidísimo. Aquí es donde entra el juego de dirección. Este conjunto de piezas actúa como un sistema de rodamientos que permite que el tubo espigado de la horquilla gire suavemente dentro del tubo de dirección del cuadro. Sin el juego de dirección, la dirección de la bicicleta sería imposible o extremadamente difícil y peligrosa.

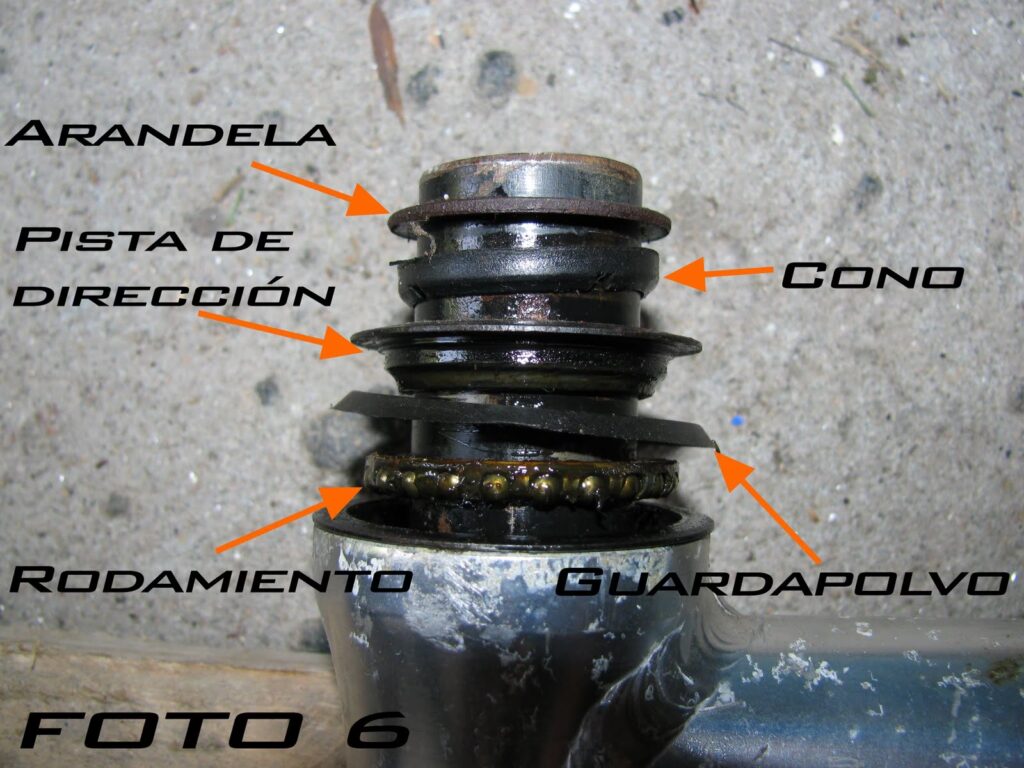

Un juego de dirección típico, aunque sus configuraciones han evolucionado con el tiempo (existen roscados, no roscados, integrados, semi-integrados), generalmente consta de los siguientes componentes principales:

• Cazoletas (o Cups): Son anillos que se insertan a presión en los extremos superior e inferior del tubo de dirección del cuadro. Sirven como pistas externas para los rodamientos.
• Rodamientos (o Bearings): Pueden ser de bolas sueltas, en jaula o cartuchos sellados. Son los encargados de permitir el movimiento de rotación suave entre la horquilla y el cuadro. Hay un rodamiento en la parte superior y otro en la parte inferior del tubo de dirección.
• Pista de dirección inferior (o Crown Race): Es un anillo que se presiona sobre la parte superior de la corona de la horquilla (la parte donde los brazos se unen al tubo espigado). Esta pista es la superficie sobre la que rueda el rodamiento inferior.
• Anillo de compresión (o Compression Ring - en sistemas no roscados): Se sitúa entre el rodamiento superior y la potencia (stem). Ayuda a precargar el juego de dirección, eliminando el juego.
• Tapa superior y tornillo de compresión (o Top Cap and Bolt - en sistemas no roscados): La tapa se coloca encima del tubo espigado que sobresale del tubo de dirección y la potencia. El tornillo que la atraviesa se enrosca en una tuerca de estrella (star nut) insertada dentro del tubo espigado (o en un expansor en horquillas de carbono). Apretar este tornillo precarga todo el conjunto del juego de dirección.
• Potencia (o Stem - en sistemas no roscados): Aunque no forma parte del juego de dirección en sí, la potencia es crucial para fijar la horquilla en su lugar una vez que el juego de dirección ha sido precargado. Se abraza al tubo espigado de la horquilla y al manillar, transmitiendo los movimientos de dirección del ciclista a la horquilla. En sistemas roscados, la potencia se inserta dentro del tubo espigado y se expande para fijarse.

En los sistemas no roscados modernos, que son los más comunes hoy en día, el tubo espigado de la horquilla sobresale por encima del tubo de dirección del cuadro. El juego de dirección se ensambla alrededor de este tubo dentro del tubo de dirección del cuadro. La potencia se desliza sobre el tubo espigado que sobresale. El tornillo de la tapa superior precarga el juego de dirección, eliminando cualquier holgura, y luego los tornillos laterales de la potencia se aprietan para sujetar firmemente la horquilla y permitir que el manillar gire el tubo espigado.

Tipos Comunes de Juegos de Dirección

Aunque el principio básico es el mismo (permitir el giro suave del tubo espigado dentro del tubo de dirección), los juegos de dirección vienen en varias configuraciones:

• Roscados: El tubo espigado de la horquilla tiene una rosca en su parte superior. Se utilizan contratuercas y arandelas roscadas para ajustar y bloquear el juego de dirección. La potencia (de cuña o de expansión) se inserta dentro del tubo espigado roscado. Menos comunes en bicicletas modernas de gama media-alta.
• No Roscados (Aheadset): El tubo espigado es liso. El ajuste se realiza precargando el juego de dirección con el tornillo de la tapa superior que actúa sobre una tuerca de estrella o expansor dentro del tubo espigado. La potencia abraza el tubo espigado externamente. Es el sistema predominante hoy en día por su sencillez de montaje y ajuste.
• Semi-Integrados (Zero Stack): Los rodamientos o sus cazoletas se insertan *dentro* del tubo de dirección, pero no quedan completamente ocultos. El diámetro exterior del tubo de dirección es mayor que el diámetro de las cazoletas visibles.
• Integrados: Los rodamientos se asientan directamente en alojamientos mecanizados dentro del propio tubo de dirección del cuadro. No hay cazoletas externas visibles. Requieren un mecanizado muy preciso del cuadro.

Cada tipo tiene sus propias especificaciones de diámetro y ángulo, por lo que es crucial usar el juego de dirección correcto para el cuadro y la horquilla específicos.

Tabla Comparativa de Componentes Clave

Importancia de un Montaje y Mantenimiento Correctos

La conexión de la horquilla es fundamental para la seguridad y el rendimiento. Un juego de dirección mal ajustado puede causar varios problemas:

• Juego (Holgura): Si el juego de dirección está flojo, sentirás un 'clonk' o movimiento cuando aprietas el freno delantero y empujas la bicicleta hacia adelante y atrás. Esto no solo es molesto, sino que puede dañar los rodamientos, el tubo de dirección y el tubo espigado con el tiempo. Un juego excesivo puede llevar a una dirección inestable y potencialmente peligrosa.
• Dureza o Roce: Si el juego de dirección está demasiado apretado, la dirección se sentirá dura y no girará libremente. Esto dificulta el control, especialmente a bajas velocidades, y acelera el desgaste de los rodamientos.

Por ello, es vital asegurarse de que el juego de dirección esté correctamente ajustado: lo suficientemente apretado para eliminar el juego, pero lo suficientemente flojo para permitir un giro suave y libre. El mantenimiento periódico, que incluye la limpieza y el engrase de los rodamientos (si no son sellados) y la comprobación del ajuste, prolongará la vida útil de los componentes y garantizará un manejo seguro y agradable.

En resumen, la horquilla delantera se sujeta al cuadro de la bicicleta en el tubo de dirección, utilizando un conjunto de componentes llamado juego de dirección. Este sistema de rodamientos, junto con la potencia, permite que la horquilla (y la rueda) giren suavemente para la dirección, mientras mantiene una conexión estructural fuerte y segura. Es una de las áreas más activas de la bicicleta y merece tu atención para un rendimiento y seguridad óptimos.

Preguntas Frecuentes sobre la Unión de la Horquilla

¿Cómo sé si mi juego de dirección necesita ajuste?

Con la bicicleta detenida, aprieta el freno delantero y mueve la bicicleta hacia adelante y hacia atrás. Si sientes o escuchas un 'clonk' o notas movimiento en la unión entre la horquilla y el cuadro, es probable que tengas juego en el juego de dirección. También puedes levantar la rueda delantera del suelo y girar el manillar; si se siente áspero, duro o no gira libremente, podría necesitar ajuste o mantenimiento.

¿Puedo ajustar el juego de dirección yo mismo?

Sí, en la mayoría de los sistemas no roscados, el ajuste es relativamente sencillo y requiere solo unas pocas llaves Allen. Consiste básicamente en aflojar los tornillos laterales de la potencia, ajustar la precarga con el tornillo de la tapa superior y luego volver a apretar los tornillos laterales de la potencia. Sin embargo, es importante saber cómo hacerlo correctamente para evitar dejarlo demasiado flojo (peligroso) o demasiado apretado (daña los rodamientos). Si tienes dudas, es mejor acudir a un taller.

¿Con qué frecuencia debo revisar la unión de la horquilla?

Es recomendable revisar el ajuste del juego de dirección periódicamente, quizás cada pocas salidas o al menos una vez al mes, especialmente si ruedas por terrenos irregulares. Un mantenimiento más profundo (limpieza y engrase o reemplazo de rodamientos) depende del tipo de juego de dirección, las condiciones de uso y la calidad de los componentes, pero podría ser necesario cada año o dos.

¿Qué es la 'pista de dirección'?

La pista de dirección, específicamente la pista inferior (crown race), es un anillo de metal que se ajusta a presión en la parte superior de la corona de la horquilla. Es una superficie de rodadura para los rodamientos inferiores del juego de dirección. También hay pistas en las cazoletas (o integradas en el cuadro) donde ruedan los rodamientos.

¿Puedo cambiar mi horquilla por una diferente?

Generalmente sí, pero la horquilla de reemplazo debe ser compatible con tu cuadro y juego de dirección. Los factores clave de compatibilidad incluyen el diámetro y tipo del tubo espigado (recto de 1 1/8", cónico 1 1/8" - 1.5", etc.), la longitud del tubo espigado (debe ser lo suficientemente largo para tu tubo de dirección y potencia), el tipo de eje de rueda (cierre rápido, eje pasante) y el tipo de freno (disco, V-brake). Cambiar una horquilla puede alterar la geometría y el manejo de la bicicleta, por lo que es una decisión que a menudo requiere el consejo de un experto.

La conexión entre la horquilla y el cuadro es una obra de ingeniería vital que garantiza que puedas dirigir tu bicicleta de forma segura y eficaz. Conocer sus componentes y prestarle la debida atención mediante revisiones y mantenimiento te permitirá disfrutar de muchas más rutas con total confianza.
