Ajuste y Tipos del Desviador Delantero

Pocas cosas son más frustrantes para un ciclista que tener un problema con el desviador delantero justo cuando necesitas cambiar de marcha para una subida o un sprint. Esa sensación de la cadena saliéndose o el molesto roce constante son indicativos de un desviador que necesita atención. Aunque parece un componente sencillo, su correcto funcionamiento depende de ajustes precisos y un mantenimiento adecuado. Afortunadamente, no siempre necesitas ir al taller; con la información correcta, puedes poner a punto tu desviador delantero. En este artículo, te guiaremos a través del proceso de ajuste y te explicaremos todo lo que necesitas saber sobre este componente esencial de tu bicicleta.

Un desviador delantero en buen estado asegura que tus cambios sean rápidos, precisos y silenciosos, permitiéndote aprovechar al máximo tu energía en cada pedalada.

Cómo Ajustar Tu Desviador Delantero Paso a Paso

Ajustar un desviador delantero puede parecer intimidante al principio, pero siguiendo estos pasos, podrás lograr cambios suaves y evitar problemas comunes como el roce de la cadena o las salidas de cadena.

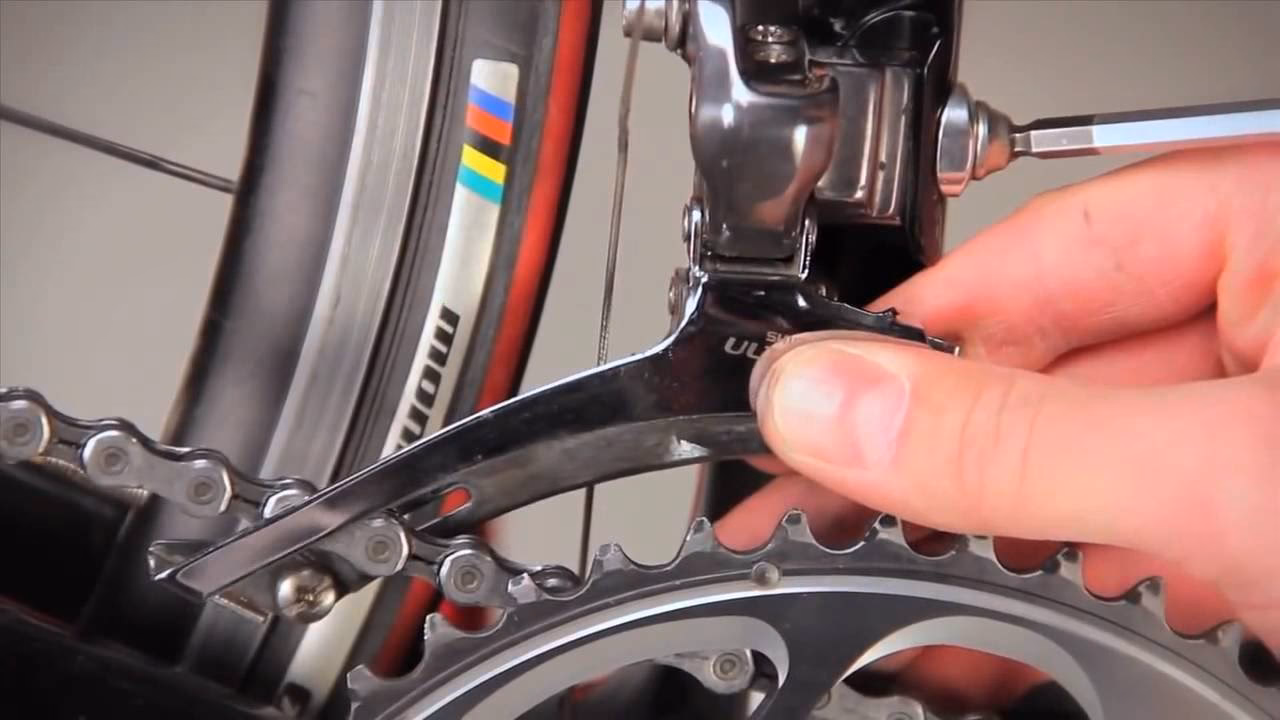

1. Ajusta la Altura y el Ángulo Correctos

El desviador delantero debe estar alineado paralelamente a los platos. Si no es así, afloja el tornillo que lo sujeta al cuadro y gíralo hasta la posición correcta.

Cuando esté directamente sobre el plato más grande, el borde exterior de la jaula del desviador debe quedar entre 2 y 3 mm por encima de los dientes del plato. Si es necesario, súbelo o bájalo antes de apretar de nuevo el tornillo de fijación.

2. Ajusta los Tornillos de Límite Inferior (L)

Cambia al plato más pequeño en la parte delantera y al piñón más grande en la parte trasera. De los dos tornillos en la parte superior del desviador, el que está más cerca del cuadro generalmente controla el límite inferior (marcado con una 'L').

Este tornillo determina cuán cerca del cuadro puede moverse el desviador. Ajústalo de manera que la placa interior de la jaula quede justo separada de la cadena. Gira las bielas para asegurarte de que la cadena no roza.

3. Ajusta la Tensión del Cable

Desconecta el cable unido al desviador en el tornillo de anclaje. Tira del cable lo más fuerte posible con los dedos y vuelve a apretar el tornillo de anclaje.

Intenta cambiar al plato más grande. Si la cadena no cambia o se siente lenta, gira el tensor de barril en línea que se encuentra más arriba en el cable (gíralo en sentido antihorario) para aumentar la tensión del cable y vuelve a intentarlo.

4. Ajusta los Tornillos de Límite Superior (H)

El segundo tornillo en la parte superior del desviador (marcado con una 'H') controla cuánto puede moverse hacia afuera. Puede ser necesario aflojarlo para permitir que la cadena alcance el plato grande.

Una vez que la cadena está en el plato más grande, ajusta este tornillo para que el desviador no se mueva más de 1 mm más allá de la cadena. Esto asegurará que la cadena no se salga por el exterior.

5. Ajuste Fino

Con todo asegurado en posición, intenta cambiar por todas las marchas. Si es posible, utiliza el tensor de barril para ajustar la posición del desviador de forma precisa. Girándolo en sentido antihorario aumentará la tensión, haciendo que el cambio al plato grande sea más rápido.

No olvides cambiar también por todos los piñones del cassette para asegurarte de que cada combinación de marcha individual funciona correctamente y sin roces.

6. Ajuste de Precisión (Trim)

Rodar con la cadena cruzada (plato pequeño y piñón pequeño, o plato grande y piñón grande) acelerará el desgaste de tu transmisión y puede causar que la cadena roce contra la jaula del desviador. Los sistemas de cambio modernos, como los de Shimano, tienen una función de trim (medio clic en la palanca) que permite pequeños ajustes en movimiento para mover ligeramente la jaula y evitar este roce sin cambiar de plato.

Los desviadores SRAM mecánicos con diseño 'Yaw' evitan gran parte de este problema haciendo que la jaula gire. Los sistemas electrónicos están programados para hacer este ajuste de forma automática.

Los Tornillos de Límite: H y L Explicados

Como el desviador trasero, el desviador delantero tiene dos tornillos de límite, generalmente marcados con 'H' (High) y 'L' (Low), que restringen su movimiento en los extremos de su recorrido.

El tornillo 'L' (Low) limita cuánto puede moverse la jaula hacia adentro, hacia el cuadro. Es crucial para evitar que la cadena se salga por el lado interior, entre el plato pequeño y el cuadro.

El tornillo 'H' (High) limita cuánto puede moverse la jaula hacia afuera. Su función es evitar que la cadena se salga por el lado exterior, más allá del plato grande.

Ajustar correctamente estos tornillos es fundamental para la seguridad y eficiencia de los cambios, evitando caídas de cadena en ambos extremos.

Tipos de Desviadores Delanteros

Aunque su función principal es simple, existen varios tipos de desviadores delanteros, diferenciados principalmente por su montaje en el cuadro y la dirección en que se tira del cable.

Montajes: Abrazadera vs. Directo

Hay dos métodos principales para fijar un desviador delantero al cuadro:

• Desviadores de Abrazadera (Band-on): Tienen una banda metálica con bisagras que se ajusta alrededor del tubo del sillín y se aprieta con un tornillo. Esto permite ajustar fácilmente la altura y el ángulo del desviador. Vienen en diferentes tamaños para ajustarse a varios diámetros de tubo, a menudo incluyendo adaptadores (shims) para los tamaños más comunes (34.9mm, 31.8mm, 28.6mm).
• Desviadores de Montaje Directo (Braze-on / Direct Mount): Se fijan a una placa o saliente que forma parte integral del cuadro, generalmente soldado o remachado al tubo del sillín. Aunque el nombre "braze-on" (soldado) proviene de cuadros de metal antiguos, el término persiste para este tipo de montaje. Permiten un pequeño ajuste de altura y ángulo deslizando el desviador en su soporte. Es posible usar un desviador de montaje directo en un cuadro diseñado para abrazadera mediante un adaptador específico.

Dirección del Cable: Tiro Superior, Tiro Inferior y Tiro Dual

La dirección desde la que llega el cable al desviador también define su tipo:

• Tiro Superior (Top Pull): El cable viene desde arriba, generalmente a lo largo del tubo horizontal, y baja hasta el desviador.
• Tiro Inferior (Bottom Pull): El cable viene desde abajo, pasa por debajo del eje de pedalier y sube hasta el desviador.
• Tiro Dual (Dual Pull): Es un diseño más moderno y versátil que permite que el cable llegue tanto desde arriba como desde abajo, simplificando la elección del desviador.

Tipos según Disciplina y Diseño Moderno

Históricamente, los desviadores delanteros variaban mucho entre bicicletas de carretera y de montaña, especialmente debido a los diseños de suspensión de estas últimas. Sin embargo, la tendencia actual en bicicletas de montaña y gravel de alta gama es el uso de transmisiones 1x (un solo plato), eliminando la necesidad del desviador delantero.

En las bicicletas de carretera y gravel con dos platos, los desviadores suelen ser de tiro inferior. En el ciclismo de montaña, aunque cada vez menos comunes, existen varios diseños históricos:

• Shimano Side-Swing: Un diseño más reciente donde el cable entra por el frente del desviador y lo empuja lateralmente. Fue desarrollado para mejorar la distancia libre con ruedas y neumáticos más grandes, y para permitir diseños de cuadro más flexibles.
• Tipos Antiguos de MTB: Incluyen diseños como Low Clamp (o Top Swing, donde la abrazadera está baja y el desviador pivota arriba), High Clamp (o Bottom Swing, donde la abrazadera está alta y el desviador pivota abajo), Direct Mount (DM, H0, con un solo tornillo), y varios tipos de E-type o Low Direct Mount (S3, S2, S1) con diferentes patrones de tornillos, muchos específicos de ciertas marcas o modelos de cuadro.

Tabla Comparativa de Montajes

Cómo Funciona el Desviador Delantero

El desviador delantero consta de una jaula formada por dos placas largas que se sientan a cada lado de la cadena. Estas placas están conectadas a brazos de palanca fijados al cuadro.

En sistemas mecánicos, un cable conectado a la palanca de cambio en el manillar mueve los brazos de palanca. Al tirar del cable, la jaula se mueve hacia afuera (hacia el plato grande). Un mecanismo integrado permite también un pequeño movimiento vertical.

Este movimiento de la jaula empuja la cadena de un plato a otro. Es crucial estar pedaleando para que el cambio ocurra, aunque a veces es útil reducir la presión en los pedales para un cambio más suave, especialmente al subir al plato grande. Los platos modernos tienen rampas y pines diseñados para ayudar a la cadena a subir más fácilmente.

Cuando se suelta la tensión del cable (al cambiar al plato pequeño), un muelle integrado en el desviador lo mueve de vuelta hacia adentro, empujando la cadena al plato más pequeño. Si está bien ajustado, la jaula no debe tocar la cadena entre cambios.

Los sistemas de cambio electrónico utilizan un motor en lugar de un cable para mover la jaula. Permiten cambios más rápidos y bajo carga, y a menudo incluyen funciones de auto-trim.

Compatibilidad: ¿Puedo Usar Cualquier Desviador?

No, la compatibilidad del desviador delantero es crucial. Varios factores determinan si un desviador funcionará correctamente con tu bicicleta:

• Número de Platos: Un desviador diseñado para doble plato no funcionará con un triple plato, y viceversa. La forma de la jaula es diferente.
• Número de Velocidades (Piñones Traseros): Los desviadores delanteros son específicos para el número de velocidades de la transmisión trasera (10v, 11v, 12v). Esto se debe a que el ancho de la cadena varía con el número de piñones, y la distancia entre las placas de la jaula debe ser la correcta.
• Marca y Serie del Grupo: Las diferentes marcas (Shimano, SRAM, Campagnolo) y a menudo diferentes series dentro de la misma marca, utilizan diferentes ratios de tiro de cable (cuánto cable se mueve por cada clic de la palanca). Esto significa que, generalmente, debes emparejar el desviador delantero con la palanca de cambio de la misma marca y serie para un rendimiento óptimo. En transmisiones más antiguas (9v o menos), la compatibilidad cruzada era más factible, pero no se recomienda en sistemas modernos de 10, 11 o 12 velocidades.
• Capacidad del Desviador: Cada desviador está diseñado para trabajar con platos de un tamaño máximo y una diferencia máxima de dientes entre el plato grande y el pequeño (llamado 'capacidad'). Si tus platos exceden estas especificaciones, el desviador no funcionará correctamente o no podrá realizar los cambios.
• Dirección del Cable y Tipo de Montaje: Como se mencionó antes, el desviador debe coincidir con el tipo de montaje (abrazadera, directo) y la dirección del cable (tiro superior, inferior, dual) compatible con tu cuadro.

Mantenimiento y Vida Útil

El desviador delantero a menudo se descuida en el mantenimiento rutinario, pero merece atención para funcionar correctamente y prolongar su vida útil.

Es importante limpiar y desengrasar regularmente el desviador, eliminando la suciedad y la arena. Añadir unas gotas de lubricante seco en los pivotes periódicamente ayuda a mantener el movimiento suave y previene la corrosión.

Los cables de cambio también requieren mantenimiento. Se ensucian con el tiempo y pueden afectar la calidad del cambio. Reemplazarlos periódicamente es una buena práctica.

Verifica que la jaula del desviador no esté doblada, ya que esto puede causar roce constante. También, comprueba si hay juego excesivo en los pivotes del desviador. Si hay mucho juego, el desviador no se moverá con precisión y el rendimiento del cambio se degradará.

Finalmente, el desviador y los platos trabajan en conjunto. Mantener los platos limpios y en buen estado también es crucial para un cambio eficiente.

Preguntas Frecuentes sobre Desviadores Delanteros

¿Por qué mi desviador delantero roza la cadena?

El roce de la cadena puede deberse a varios factores: el desviador no está bien ajustado en altura o ángulo, los tornillos de límite no están correctamente configurados, la tensión del cable es incorrecta, o estás utilizando una combinación de marchas con la cadena muy cruzada (plato grande con piñón grande, o plato pequeño con piñón pequeño). Usa la función de trim si tu sistema lo permite, o ajusta la tensión del cable y los límites.

¿Qué hago si la cadena se sale al cambiar al plato grande?

Esto suele indicar que el tornillo de límite superior (H) no está ajustado correctamente. Permite que la jaula se mueva demasiado hacia afuera, empujando la cadena más allá del plato. También puede ser un problema de baja tensión del cable o platos desgastados.

¿Es necesario un desviador delantero en todas las bicicletas?

No. Las bicicletas con transmisión 1x (un solo plato delantero) no requieren desviador delantero. Esta configuración es muy común en bicicletas de montaña y gravel modernas.

¿Puedo mezclar componentes de diferentes marcas o velocidades?

Generalmente, no se recomienda mezclar marcas o usar desviadores diseñados para un número diferente de velocidades, especialmente en transmisiones modernas (10v, 11v, 12v). Las diferencias en el tiro de cable y el ancho de la cadena causarán un rendimiento de cambio deficiente o nulo. En sistemas más antiguos (9v o menos), la compatibilidad cruzada era a veces posible, pero sin garantía de rendimiento óptimo.

¿Cuál es la diferencia entre los tornillos H y L?

Los tornillos H y L son los tornillos de límite. El tornillo L (Low) limita el movimiento del desviador hacia adentro (hacia el cuadro y el plato pequeño) para evitar que la cadena se salga por ese lado. El tornillo H (High) limita el movimiento del desviador hacia afuera (alejándose del cuadro y hacia el plato grande) para evitar que la cadena se salga por el lado exterior.
