La Rosca en tu Bici: Más Allá de los Tornillos

Las bicicletas son maravillas de la ingeniería, compuestas por cientos de piezas que trabajan en armonía. Muchas de estas piezas se unen gracias a un elemento fundamental pero a menudo ignorado: la rosca. Desde los finos hilos de un radio hasta las robustas conexiones de un pedal o un eje, las roscas están por todas partes, asegurando la cohesión y el correcto funcionamiento de nuestra máquina. Comprender los diferentes tipos de roscas que encontramos en una bicicleta no solo es interesante, sino que puede ser crucial a la hora de realizar reparaciones, mantenimiento o sustituir componentes.

El mundo de las roscas en la bicicleta es más complejo de lo que parece a simple vista. No todas las roscas son iguales, y su origen histórico ha dado lugar a una variedad de estándares que coexisten hoy en día. Esta diversidad, aunque puede parecer confusa, responde a la evolución del diseño de bicicletas en diferentes partes del mundo.

Orígenes y Evolución de las Roscas Ciclistas

A lo largo del desarrollo de la bicicleta, se han establecido diversos estándares para sus componentes roscados. Dado que las bicicletas se fabrican a nivel mundial, la asignación de un tipo de rosca no solo depende del componente específico, sino también, y de manera significativa, del país de origen de la bicicleta. Por ejemplo, los fabricantes italianos de bicicletas tradicionalmente han utilizado estándares de rosca italianos. Aunque estos estándares son relativamente similares a los estándares DIN comunes, presentan una diferencia clave: un ángulo de flanco de 55°.

En contraste, las roscas con estándar DIN, ampliamente utilizadas en otros componentes, tienen un ángulo de flanco de 60°. Esta diferencia aparentemente pequeña es de vital importancia. Si se utiliza una herramienta de corte (como un macho o una terraja) con el ángulo de flanco incorrecto, la rosca existente puede resultar dañada de forma irreparable. Por lo tanto, es imprescindible identificar correctamente el tipo de rosca antes de intentar cortar o repasar una rosca.

Además de los estándares DIN e Italianos, históricamente también han existido roscas con estándares Franceses e Ingleses, cada uno con sus particularidades. Esta diversidad subraya la importancia de la precisión en la mecánica ciclista.

Los Estándares de Rosca Más Comunes en Bicicletas

Aunque existen variaciones históricas y regionales, los estándares de rosca más comunes que encontramos en las bicicletas modernas se pueden agrupar principalmente en tres categorías:

• Roscas de Bicicleta (Fg) según DIN 79012
• Roscas de Válvula (VG) según DIN 7756
• Roscas Métricas (M) según DIN 13 (estándar) o DIN 2181 (paso fino)

1. La Rosca de Bicicleta (Fg) DIN 79012

La rosca de bicicleta, designada como Fg, es un tipo de rosca relativamente fina. Sin embargo, en su definición técnica, no se clasifica estrictamente como rosca fina. El número de hilos por pulgada para la rosca de bicicleta se encuentra entre el paso grueso y el paso fino estandarizados según DIN 13.

Debido al origen británico-americano de este estándar, las dimensiones de los tamaños de rosca no se expresan de forma clara en milímetros. Por ejemplo, la designación FG 2 podría llevar a pensar que se refiere a un diámetro nominal de 2 mm. Sin embargo, FG 2 en realidad indica un diámetro nominal de 2.096 mm.

El origen de este estándar se hace aún más evidente al observar el paso de una rosca Fg, como la FG 2-56. La cifra '56' indica 56 hilos por pulgada (2.54 cm). A diferencia de las roscas métricas, donde el paso se mide en milímetros (la distancia entre dos crestas de hilo), aquí el paso se especifica por el número de hilos contenidos en una pulgada.

Las roscas Fg más comunes que encontramos en componentes de bicicleta incluyen:

• FG 2-56: Utilizada típicamente para radios de bicicleta.
• FG 2,3-56: También para radios de bicicleta.
• FG 2,6-56: Otro tamaño común para radios de bicicleta.
• FG 6,35-26
• FG 7,9-26: Utilizada para roscas de eje.
• FG 9,5-26: Otro tamaño común para roscas de eje.
• FG 14,3-20: Frecuentemente utilizada para la rosca del pedal. Es importante notar que la rosca del pedal es una de las más críticas y difiere entre el lado derecho (rosca estándar) y el lado izquierdo (rosca inversa) para evitar que se aflojen.
• FG 25,4-24: También puede encontrarse en pedales.
• FG 32,8-24

2. La Rosca de Válvula: VG DIN 7756

Las válvulas son componentes esenciales para mantener el aire en las cubiertas de nuestras bicicletas. Existen varios tipos de válvulas comunes, y cada una utiliza un tipo específico de rosca para su conexión a la bomba o para la tapa de la válvula. Las principales válvulas que encontramos en bicicletas son la válvula Dunlop, la válvula Sclaverand (o Presta) y la válvula Schrader (o Auto Valve).

La Válvula Dunlop:

Inventada por John Boyd Dunlop, quien también dio nombre a la famosa marca de neumáticos. La válvula Dunlop es muy común en países como Alemania, Austria y Países Bajos, y se utiliza principalmente en bicicletas de paseo y urbanas.

Existen dos versiones principales:

• La versión antigua: Requiere un tubo de goma para bombear aire, lo que puede ser laborioso.
• La versión moderna (Flash Valve): La más común hoy en día, utiliza una bola o cilindro interno que facilita el bombeo y actúa como antirretorno.

Esta válvula requiere un orificio en la llanta de 8.5 mm y está diseñada para una presión máxima de 6 bar.

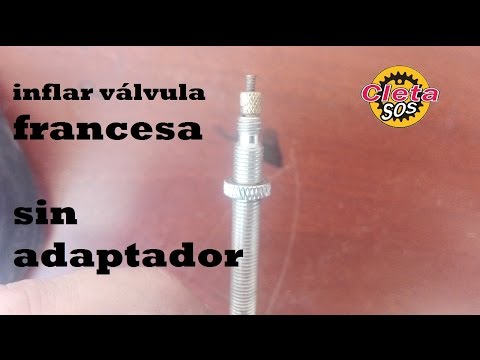

La Válvula Sclaverand (o Presta):

También conocida como válvula francesa, la válvula Sclaverand es la preferida en bicicletas de carretera y otras que utilizan neumáticos finos. Requiere un orificio en la llanta más pequeño, de 6.5 mm, y puede soportar presiones mucho más altas, de hasta 15 bar. Su nombre italiano es “Presta”. Su diseño más delgado y la capacidad de manejar altas presiones la hacen ideal para neumáticos de alto rendimiento.

La Válvula Schrader (o AV Auto Valve):

La válvula Schrader, también llamada válvula americana o válvula de coche (Auto Valve), es muy familiar para la mayoría de las personas, ya que es el mismo tipo de válvula que se utiliza en los neumáticos de los automóviles. Al igual que la válvula Dunlop, requiere un orificio en la llanta de 8.5 mm y soporta una presión máxima de hasta 6 bar.

Este tipo de válvula se ha vuelto cada vez más popular en las últimas décadas, especialmente con la proliferación de bicicletas de montaña y trekking, que suelen usar neumáticos más anchos. Su principal ventaja, y la razón de su apodo "válvula de coche", es que puede ser inflada en prácticamente cualquier estación de servicio utilizando los compresores de aire disponibles para vehículos. Esto la hace extremadamente conveniente para los ciclistas que se desplazan largas distancias o que simplemente prefieren la facilidad de inflado.

La rosca externa de la válvula Schrader mide específicamente 7.7 mm (equivalente a 0.302 pulgadas) y tiene 32 hilos por pulgada. Esta especificación se designa como VG 8. La tapa de la válvula y la conexión de la bomba se enroscan sobre esta rosca VG 8.

Las roscas de válvula VG más comunes, referenciadas por su diámetro exterior, son:

• VG 5
• VG 5,2
• VG 6
• VG 8 (La rosca de la válvula Schrader)
• VG 9,6
• VG 10
• VG 12

3. La Rosca Métrica (M) DIN 352 (Estándar) o DIN 2181 (Paso Fino)

Las roscas métricas son el tipo de rosca más universal y se encuentran en una amplia variedad de componentes de la bicicleta, tanto en tamaños pequeños como grandes.

Las roscas métricas más pequeñas, a menudo de paso fino (MF), se utilizan en componentes que requieren ajustes precisos o que no están sometidos a cargas extremadamente altas:

• Abrazadera del sillín: A menudo utiliza una rosca fina MF M8 x 1.
• Frenos y cambios: Comúnmente usan rosca estándar M4 x 0.7.
• Abrazadera, potencia y tija del sillín: Pueden usar rosca estándar M8 x 1.25.
• Potencia y tija del sillín con sistemas de apriete específicos: Pueden usar rosca estándar M7 x 1.
• Platos (fijación a la biela): Pueden usar rosca fina M8 x 0.75.
• Fijación de platos pequeños: Pueden usar rosca fina M6 x 0.75.

Las roscas métricas más grandes están diseñadas para componentes que soportan cargas significativas:

• Fijación de la biela / eje del pedalier: A menudo usan rosca fina M12 x 1.
• Rosca de extracción de la biela (para usar extractores): Comúnmente M22 x 1 de paso fino.
• Cazoletas del pedalier (rosca de la caja del pedalier): Usan rosca fina M35 x 1. Es crucial recordar que la cazoleta del lado derecho suele tener rosca a izquierdas para evitar que se afloje con el pedaleo.
• Contratuerca del piñón y fijación del piñón (en bujes específicos): Pueden usar rosca fina M52 x 1.

¿Por Qué es Crucial Identificar Correctamente una Rosca?

Como mencionamos anteriormente, el uso de una herramienta incorrecta o la aplicación de fuerza sobre una rosca no identificada puede llevar a su daño permanente. Esto es especialmente cierto cuando se trata de roscas que no son métricas estándar o que tienen un paso fino o un ángulo de flanco particular (como las roscas italianas o Fg). Un hilo de rosca dañado puede hacer que un componente sea inutilizable y requerir su reemplazo completo, lo que puede resultar costoso.

¿Cómo Determinar un Tipo de Rosca de Bicicleta?

Determinar el tipo exacto de una rosca puede ser un desafío si no se cuenta con las herramientas adecuadas. La medición del diámetro exterior y el paso son los primeros pasos. Para roscas métricas, el paso es la distancia entre hilos. Para roscas Fg, es el número de hilos por pulgada. Además, es importante verificar el ángulo del flanco, aunque esto requiere herramientas más especializadas como galgas de perfiles de rosca.

Existen guías y tablas de referencia que detallan los diámetros nominales, diámetros de núcleo, pasos y designaciones de las roscas más comunes en componentes como ejes, tijas de dirección, radios, pedalieres y pedales. Consultar estas tablas, a menudo disponibles en formato digital, es una excelente manera de confirmar una identificación.

En la práctica, determinar una rosca puede implicar el uso de calibres para medir diámetros y galgas de paso para identificar el número de hilos por unidad de longitud. Para las roscas más críticas o menos comunes, puede ser necesario consultar documentación técnica específica del fabricante o recurrir a talleres especializados que cuenten con herramientas de medición precisas y experiencia.

Tabla Comparativa de Válvulas Comunes

Para facilitar la comprensión de las diferencias entre los tipos de válvulas más frecuentes, aquí presentamos una tabla comparativa:

Como se observa en la tabla, la válvula Schrader y la válvula Dunlop moderna comparten el diámetro de la rosca externa (VG 8) y el diámetro del orificio de la llanta, aunque su mecanismo interno y uso típico varían.

Preguntas Frecuentes sobre Roscas de Bicicleta

¿Qué pasa si intento enroscar un tornillo métrico en una rosca Fg o viceversa?

Lo más probable es que dañes ambas roscas. Aunque los diámetros puedan ser similares, el paso (distancia entre hilos) y el ángulo del flanco son diferentes. Forzar una conexión incorrecta arruinará los hilos.

¿La rosca del pedal es la misma en ambos lados de la bici?

No. La rosca del pedal derecho es una rosca estándar (a derechas), mientras que la rosca del pedal izquierdo es una rosca inversa (a izquierdas). Esto es un diseño de seguridad para evitar que los pedales se desenrosquen solos con el movimiento de pedaleo.

¿Puedo usar una bomba de coche para inflar cualquier tipo de válvula de bicicleta?

No. Las bombas de coche están diseñadas para la válvula Schrader. Para inflar válvulas Presta o Dunlop, necesitarás una bomba específica o un adaptador.

¿Cómo sé qué rosca tiene la válvula de mi bicicleta?

La forma más sencilla es observar el tipo de válvula (Schrader, Presta, Dunlop). La válvula Schrader es la más ancha y tiene el pin central. La Presta es más fina y tiene un vástago con una tuerca que se afloja. La Dunlop suele ser similar a la Schrader en tamaño pero no tiene pin central visible y puede tener un capuchón distinto.

¿Es importante el ángulo del flanco de la rosca?

Sí, es muy importante. El ángulo del flanco (generalmente 60° para DIN métricas y 55° para algunas roscas históricas como las italianas) define la forma del perfil del hilo. Usar una herramienta (macho o terraja) con el ángulo incorrecto al intentar cortar o reparar una rosca dañará los hilos existentes y creará una rosca incompatible.

Conclusión

Las roscas son componentes discretos pero esenciales en el funcionamiento de una bicicleta. Conocer los diferentes tipos, sus estándares y sus aplicaciones nos permite entender mejor cómo funcionan nuestras máquinas y nos prepara para realizar un mantenimiento adecuado. Desde la rosca específica VG 8 de la conveniente válvula Schrader hasta las finas roscas Fg de los radios o las robustas roscas métricas del pedalier, cada tipo de rosca cumple una función crucial. La precisión es clave en el mundo de las roscas ciclistas; identificar correctamente cada tipo nos ahorrará problemas y asegurará que nuestra bicicleta funcione de manera óptima y segura.
