Casquillos y Rodamientos: Guía Completa

En el vasto mundo de la maquinaria, donde el movimiento constante es la norma, la reducción de la fricción es clave para la eficiencia y la durabilidad. Dos componentes fundamentales que cumplen esta función son los casquillos y los cojinetes. Aunque a menudo se mencionan juntos, e incluso uno es un tipo del otro, entender sus diferencias y aplicaciones específicas es vital para elegir la solución adecuada en cualquier sistema mecánico.

¿Qué es un Casquillo?

Un casquillo es, en esencia, un tubo delgado diseñado para soportar cargas sobre un eje que opera con movimiento deslizante entre superficies. A diferencia de otros elementos de soporte que utilizan componentes rodantes, el casquillo funciona como una pieza única, aunque puede estar compuesto por la combinación de diversos materiales. También se les conoce como cojinetes de manguito.

Su función principal es proporcionar un movimiento de muy baja fricción al deslizarse sobre varillas o ejes. Esto resulta en una excelente absorción de impactos, minimizando el uso de energía, el ruido y el desgaste de las piezas móviles. Son particularmente efectivos en aplicaciones donde se manejan cargas más pesadas a velocidades más lentas, y tienen una notable capacidad para soportar tanto la transferencia de carga como las cargas de choque.

Casquillos vs. Cojinetes: La Diferencia Fundamental

Es crucial comprender que un casquillo es, técnicamente, un tipo específico de cojinete. El término "cojinete" es un concepto más amplio que describe cualquier elemento que facilita el movimiento entre dos componentes, reduciendo la fricción. La distinción principal radica en su diseño: mientras que un casquillo es una pieza única, otros tipos de cojinetes, como los rodamientos de elementos rodantes (bolas o rodillos), están compuestos por múltiples partes (pistas, jaula, elementos rodantes).

Esta diferencia de diseño impacta directamente en su funcionamiento. Los casquillos se basan en el principio de deslizamiento, mientras que los rodamientos de elementos rodantes se basan, como su nombre indica, en la rodadura.

Función Antifricción de los Casquillos

Cuando hablamos de casquillos antifricción, nos referimos a elementos diseñados específicamente para reducir el desgaste entre un eje y otras piezas, gracias a un bajo coeficiente de fricción. Estos componentes son capaces de soportar cargas elevadas y operar a velocidades considerables mediante el deslizamiento, sin necesidad de bolas o rodillos.

A diferencia de los rodamientos de bolas tradicionales, el término antifricción en este contexto se asocia a cojinetes con características tribológicas (relacionadas con la fricción, el desgaste y la lubricación de superficies en contacto) que permiten un funcionamiento deslizante con un desgaste significativamente reducido.

Materiales para Casquillos Antifricción

La elección del material es fundamental para el rendimiento de un casquillo. Existen principalmente dos grandes categorías:

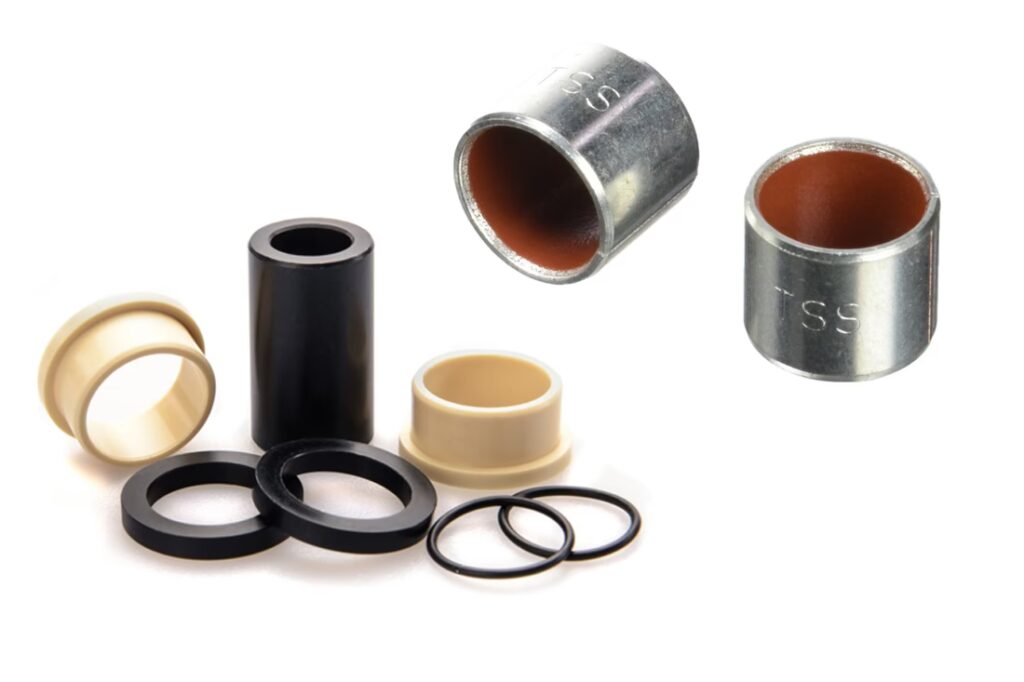

Casquillos Antifricción de Plástico

Estos casquillos están fabricados con plásticos técnicos que son autolubricados. Operan por fricción de deslizamiento y ofrecen varias ventajas notables:

• Menor mantenimiento.
• Funcionamiento más silencioso.
• Capacidad de carga elevada (aunque generalmente menor que los metálicos para cargas extremas).
• Autolubricados: no requieren lubricación externa adicional.
• Ideales para funcionamiento en seco en entornos limpios.
• No se oxidan.

La composición de los cojinetes de polímero incluye una base plástica, aditivos y lubricantes sólidos. Esta composición varía según los requisitos de la aplicación (temperatura, resistencia química, capacidad de carga, valor PxV, etc.). Los materiales iglidur, por ejemplo, son una gama de cojinetes plásticos antifricción formulados para diversas necesidades.

Casquillos Antifricción Metálicos

Estos componentes tienen un cuerpo metálico, típicamente de acero o bronce, con una capa superficial diseñada para reducir la fricción. Ejemplos incluyen:

• Casquillos tipo DU: Cuerpo metálico con una fina capa de teflón en la superficie de fricción.
• Casquillos de bronce autolubricados: Estructura porosa de bronce impregnada con aceite que se libera durante el funcionamiento.
• Metal blanco (Babbitt): Una aleación de estaño, plomo, cobre y antimonio utilizada como superficie de contacto por su baja fricción, a menudo con una capa de aceite para minimizarla aún más.

Reducción de la Fricción con Lubricantes

Tanto los casquillos metálicos como algunos plásticos pueden mejorar su rendimiento con fluidos. El Babbitt, por ejemplo, se beneficia de una capa de aceite. Algunos cojinetes plásticos, como los de la gama iglidur H, también mejoran su rendimiento en contacto con agua o aceite.

¿Qué son los Materiales de Fricción?

Es importante distinguir los casquillos antifricción de los materiales de fricción utilizados en frenos y embragues. Estos últimos son esenciales para detener o transmitir potencia y recubren superficies de trabajo (discos de embrague, zapatas, pastillas de freno). Para estas aplicaciones, el material debe tener un elevado coeficiente de fricción, resistir temperaturas extremas y tener un desgaste mínimo.

Tradicionalmente usaban amianto, pero por riesgos para la salud, hoy se emplean materiales sinterizados, combinaciones de metales y cerámicas (materiales metálicos y metal-cerámicos), o incluso carbono en aplicaciones de alta competición. Sus características clave son: alto coeficiente de fricción, resistencia a altas temperaturas y mínimo desgaste.

Selección de Casquillos

La selección del casquillo adecuado para una aplicación requiere considerar la acumulación de calor generada por la fricción. Los factores clave son la velocidad superficial (V) y la presión unitaria (P). Para un funcionamiento seguro, el valor PxV calculado de la aplicación debe ser inferior al valor PxV límite especificado por el fabricante.

Las fórmulas para el cálculo son:

• Valor PxV = P ✕ V
• Velocidad superficial (V) = 0.262 × rpm × D (donde rpm son las revoluciones del eje por minuto y D es el diámetro del eje en pulgadas).
• Presión unitaria (P) = Carga total (lbs) / Área de contacto (in²)
• Área de contacto = D x L (donde L es la longitud del casquillo).

Estos cálculos ayudan a comparar las necesidades de la aplicación con las capacidades del casquillo.

Tipos de Casquillos

Los dos tipos principales son los casquillos de manguito y los casquillos de brida. Los casquillos de brida pueden soportar cargas combinadas (radiales y axiales). También pueden tener roscas en la superficie interior o exterior para distintos montajes.

Materiales de Casquillos (Tipos por Material)

Además de la distinción plástico/metal, los casquillos se clasifican a menudo por su material:

• Casquillos de Bronce y Metal: Fabricados con bronce fundido o diversas aleaciones metálicas (acero, acero inoxidable, latón, aluminio, cobre). Son resistentes, duraderos, protegen contra el desgaste y soportan altas temperaturas (bronce hasta 450°F).
• Casquillos de Plástico: Ligeros y resistentes a la corrosión. Los plásticos modernos superan problemas antiguos de sensibilidad al calor. Son buena elección en entornos húmedos (donde el agua lubrica) o secos (industria alimentaria, textil), pero no recomendados para cargas muy pesadas (riesgo de agrietamiento o desalineación). El PTFE es un plástico de ingeniería preferido para casquillos.

Mantenimiento de Casquillos

El mantenimiento implica monitorizar condiciones de funcionamiento para detectar anomalías (ruido, vibración, temperatura). La inspección visual para detectar descamación, rayado, agrietamiento, corrosión o desgaste anormal es crucial y debe abordarse de inmediato.

Muchos casquillos son autolubricados, lo que reduce o elimina la necesidad de mantenimiento. La autolubricación se logra a menudo mediante hendiduras en la superficie que actúan como depósitos de grasa, o intrínsecamente en materiales como el nylon para operaciones en seco.

Aplicaciones de los Casquillos

Los casquillos se utilizan en una amplia variedad de maquinarias. Son un componente importante en transformadores de potencia. En sistemas de suspensión de vehículos, los casquillos de caucho son comunes para equilibrar la conducción y la durabilidad. Los casquillos giratorios se encuentran en máquinas que requieren piezas mecanizadas de precisión. Los casquillos de manguito controlan la fricción y el desgaste bajo cargas dinámicas. En instalaciones de secado de madera se usan bujes de plástico.

¿Qué es un Rodamiento? (Detallado)

La mayoría de los rodamientos están diseñados para soportar ejes giratorios, permitiendo el movimiento relativo entre componentes y proporcionando ubicación. Se distinguen de los casquillos por su diseño multicomponente: una jaula, elementos rodantes (bolas o rodillos) y pistas interior y exterior.

Son esenciales porque el contacto directo metal-metal genera abrasión y fricción. Los rodamientos permiten que las superficies interactúen rodando o deslizándose suavemente, transfiriendo el peso de la carga a los elementos rodantes y facilitando la rotación. Son ideales para aplicaciones de alta velocidad y alta precisión.

Principales Tipos de Rodamientos

Se clasifican generalmente en:

• Cojinetes de diario: La carga actúa perpendicularmente al eje (carga radial).
• Rodamientos axiales: La carga actúa paralelamente al eje (carga axial).

Dentro de estas clases, los tipos comunes incluyen:

• Rodamientos de Bolas: Usan bolas esféricas como elementos rodantes. Pueden soportar cargas combinadas (radiales y axiales) y minimizan la fricción rotacional. Son mejores para cargas ligeras y medias.
• Rodamientos de Rodillos Rectos: Usan rodillos cilíndricos. Tienen baja fricción, son adecuados para alta velocidad y altas cargas radiales, pero no para cargas combinadas.
• Rodamientos de Rodillos Cónicos: Usan rodillos y pistas cónicas. Pueden soportar cargas combinadas y cargas más pesadas que los de bolas. Su capacidad de carga axial aumenta con el ángulo del rodillo.

Criterios de Selección de Rodamientos

Al seleccionar un rodamiento, considere: la condición y el tipo de carga (radial, axial, combinada), el espacio disponible y la velocidad de operación. Generalmente, los rodamientos son más adecuados para altas velocidades y cargas más ligeras.

Mantenimiento de Rodamientos

Similar a los casquillos, requiere monitorizar anomalías (ruido, vibración, temperatura) e inspeccionar desgaste. Algunos rodamientos requieren lubricación periódica para un funcionamiento correcto y prolongar su vida útil.

Aplicaciones de los Rodamientos

Los rodamientos se encuentran extensamente en vehículos (ruedas, dirección, transmisión, suspensión), aeronaves, bombas, turbinas eléctricas, máquinas herramienta y electrodomésticos. Su propósito principal es permitir aplicaciones de alta velocidad, alta precisión y, a menudo, baja a media carga en comparación con los casquillos.

Casquillo frente a Cojinete: Una Comparativa

La elección entre un casquillo y un cojinete depende de la aplicación específica. Ambos reducen la fricción, pero con enfoques diferentes:

Casquillos

• Ventajas: Componente único (montaje sencillo), menor coste, a menudo autolubricados (bajo/nulo mantenimiento), operación más silenciosa a bajas velocidades, buena capacidad para cargas pesadas y de choque a velocidades lentas.
• Desventajas: Pueden experimentar 'stick-slip' (adherencia y deslizamiento) resultando en movimiento irregular, tolerancias a menudo más amplias (ajuste menos preciso), no ideales para alta velocidad.

Rodamientos

• Ventajas: Movimiento más suave (rodadura), mayor precisión y tolerancias más estrictas (mejor ajuste), excelente rendimiento a alta velocidad.
• Desventajas: Mayor coste (varias veces más que un casquillo), requieren mantenimiento más intensivo (a menudo lubricación), operación más ruidosa, un rodamiento dañado puede causar daños colaterales.

Consideraciones Clave para Elegir

Al decidir, priorice:

• Velocidad y Carga: Altas velocidades = rodamiento. Bajas velocidades y cargas pesadas o de choque = casquillo.
• Suavidad de Funcionamiento: Si se requiere movimiento muy suave, el rodamiento suele ser mejor.
• Mantenimiento/Lubricación: Aplicaciones de bajo o nulo mantenimiento favorecen los casquillos autolubricados.
• Ruido: Si el silencio es crítico, los casquillos son generalmente más silenciosos.
• Presupuesto: Los casquillos son significativamente más económicos.

Evaluar el entorno operativo, las condiciones y limitaciones de la aplicación es fundamental para determinar la mejor solución.

Preguntas Frecuentes

¿Qué es un cojinete autolubricante?
Es un tipo de cojinete que tiene lubricante (líquido o sólido) impregnado en su capa deslizante. El lubricante se libera a través de los poros durante el funcionamiento, lubricando la superficie del cojinete.

¿Por qué utilizar casquillos de bronce?
Los casquillos de bronce son duros y resistentes. Ofrecen una vida útil más larga y resisten mejor los golpes, el impacto, el desgaste y la corrosión, además de soportar altas temperaturas.

¿Cuál es la diferencia de rendimiento entre los cojinetes de casquillo y los rodamientos de bolas?
Los casquillos ofrecen menor coste, menos mantenimiento, menos ruido a bajas velocidades y son más sencillos de instalar en aplicaciones de alta carga y baja velocidad. Los rodamientos de bolas proporcionan un funcionamiento más suave y son mejores para cargas de mayor velocidad.

¿Qué factores deben considerarse al elegir un rodamiento?
Las cargas, velocidades, orientación y el espacio disponible son primordiales. Otros factores incluyen la suavidad requerida, el nivel de ruido, el coste y los requisitos de mantenimiento.
