¿Por Qué Se Rompen los Ejes de Bicicleta?

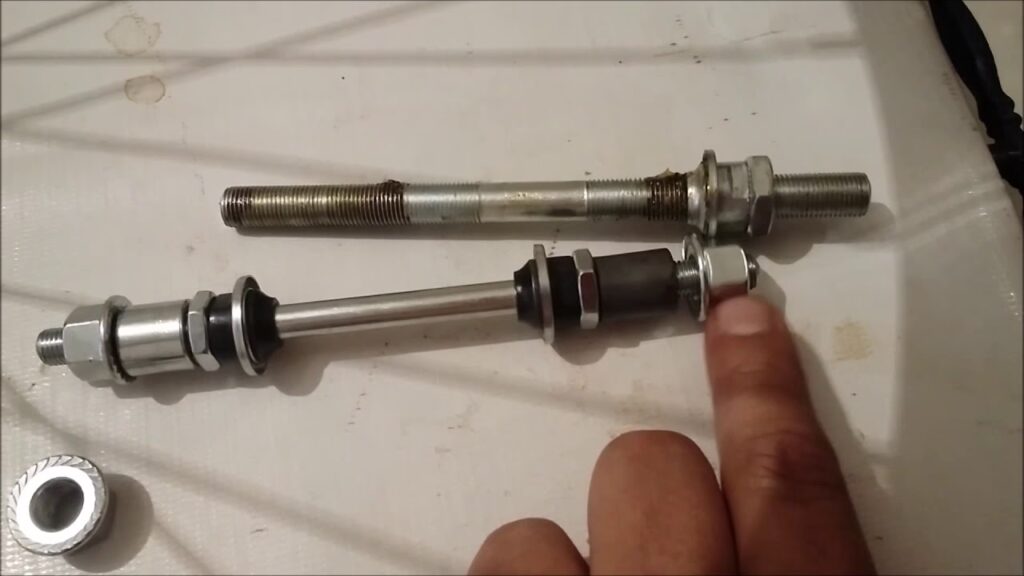

La rotura de un eje trasero en una bicicleta puede ser una experiencia frustrante y, a menudo, desconcertante para muchos ciclistas. ¿Por qué falla una pieza aparentemente tan robusta? La respuesta se encuentra en la compleja interacción de las fuerzas a las que se somete el eje, un problema que se agudizó con la evolución de las bicicletas y sus sistemas de transmisión a lo largo del tiempo.

En esencia, un eje se rompe debido a cargas de flexión repetidas. La tensión de la cadena, al tirar del piñón o cassette, aplica una fuerza que no está perfectamente alineada con los puntos de apoyo del eje dentro del cuadro (las punteras). Este desfase crea un momento flector que dobla el eje ligeramente. Si esta carga es suficientemente grande y se aplica un número suficiente de veces (ciclos de fatiga), el material del eje finalmente cede y se rompe.

Los Inicios: Simplicidad y Resistencia

Las primeras bicicletas con un solo piñón trasero tenían una configuración que minimizaba las cargas de flexión sobre el eje. El rodamiento del buje estaba situado muy cerca de la puntera del cuadro, lo que resultaba en un "voladizo" (la distancia desde el rodamiento hasta la puntera) muy pequeño. Con un voladizo mínimo, las cargas de flexión sobre el eje eran reducidas, y los ejes de la época, diseñados con los materiales disponibles, solían ser adecuados para soportar los esfuerzos a los que se veían sometidos, con pocas roturas.

La Era de los Piñones Múltiples y el Problema del Voladizo

La introducción del cambio de marchas, comenzando con dos piñones, no supuso un cambio drástico inicialmente. Dos piñones podían encajar en dimensiones similares a un solo piñón, por lo que la vida útil del eje no se veía afectada significativamente. Sin embargo, la llegada de grupos de tres piñones, y posteriormente de cuatro, cinco, seis y siete piñones, cambió el panorama. Para acomodar más piñones, el cuerpo del buje y los rodamientos tuvieron que desplazarse ligeramente hacia la izquierda. Este desplazamiento aumentó la distancia del voladizo, es decir, la distancia entre el rodamiento derecho (el más cercano al piñón/cassette) y la puntera del cuadro.

Con cada aumento en el número de piñones y el consiguiente aumento del voladizo, las cargas de flexión sobre el eje se incrementaban. En los años 80, cuando se popularizaron los piñones libres (freewheels) de 6 y 7 velocidades, el espaciado entre punteras aumentó (de 120 mm a 126 mm, e incluso 130 mm para MTB), pero la mayor parte de ese aumento se destinaba a añadir piñones. Aunque las cadenas y el espaciado entre piñones se hicieron más estrechos, el voladizo general se mantuvo igual o empeoró, convirtiendo la rotura de ejes en un problema recurrente. Este era el precio que se pagaba por tener un rango de marchas más amplio.

¿Qué es el Voladizo del Eje?

El voladizo del eje se refiere típicamente a la distancia entre el rodamiento de apoyo más cercano a las punteras del cuadro y el punto donde el eje se sujeta en la puntera. Un voladizo mayor implica que la fuerza de la cadena actúa a una distancia mayor del soporte del eje, generando un mayor momento flector y, por tanto, una mayor tensión de flexión en el eje. Es un factor crítico en la durabilidad del eje trasero, especialmente con sistemas de piñón libre de muchas velocidades.

Intentos de Solución con Piñones Libres

Una solución obvia al problema de la flexión sería usar un eje de mayor diámetro, ya que la resistencia a la flexión aumenta aproximadamente con el cubo del diámetro. Sin embargo, con los bujes de piñón libre tradicionales, el diámetro exterior del rodamiento derecho suele estar limitado por el tamaño de la rosca del piñón libre. Para usar un eje más grande, se necesitarían rodamientos con un diámetro interior mayor pero el mismo diámetro exterior, lo que generalmente implica rodamientos más pequeños o con secciones más finas. Esto reduciría su capacidad de carga, y dado que los bujes de la época ya tenían problemas de picado en los conos de los rodamientos, usar rodamientos más pequeños no era una alternativa atractiva.

A pesar de estas limitaciones, algunos fabricantes de la década de 1970, como Phil Wood y Bullseye, lograron producir bujes de piñón libre con ejes más robustos. Estos bujes utilizaban ejes más grandes (por ejemplo, 12 mm en el caso de Bullseye) y a menudo eran lisos en lugar de roscados en las áreas críticas para evitar 'concentradores de tensión' (puntos donde el esfuerzo se concentra, como las bases de las roscas, facilitando la fractura). Los bujes Bullseye, por ejemplo, estaban diseñados alrededor del rodamiento más grande común que cabía dentro de las roscas estándar del piñón libre (un rodamiento 6001 con 28 mm de diámetro exterior) y utilizaban un espaciador central entre los rodamientos. Una vez que el buje se sujetaba en el cuadro, este espaciador actuaba como un miembro estructural, haciendo que el eje fuera efectivamente más resistente de lo que indicaba su diámetro nominal. Estos bujes demostraron ser mucho más duraderos y eran utilizados incluso por ciclistas pesados y en tándems sin problemas.

Otra posibilidad era colocar el rodamiento derecho más hacia el interior del buje, incluso dentro del área de la rosca del piñón libre. Esto aumentaría ligeramente el voladizo del rodamiento en relación con el cuerpo del buje, pero permitiría el uso de un eje de mucho mayor diámetro. Un eje significativamente más grande podía compensar con creces el aumento de la carga por el voladizo adicional. Sin embargo, estos bujes con ejes sobredimensionados eran considerablemente más caros que los bujes convencionales de cono y cubeta, lo que limitó su adopción masiva en las bicicletas de gama media y baja.

También se exploró la idea de ejes con un resalte o reborde para el cono del rodamiento derecho. Un eje con resalte tiene un diámetro ligeramente mayor en el punto de mayor carga y, al ser liso en esa zona, evita los concentradores de tensión de las roscas. Aunque eran solo un poco más caros de producir y no requerían cambiar el diámetro del rodamiento, los orificios en los cuerpos de los bujes convencionales solían ser demasiado pequeños para el resalte. Los fabricantes podrían haber ajustado las dimensiones, pero no lo hicieron de forma generalizada. Además, un eje con resalte fijaba una dimensión crítica entre la brida derecha del buje y la puntera, lo que habría requerido a los fabricantes ofrecer diferentes versiones o usar espaciadores especiales, lo que añadía complejidad.

El Helicomatic y la Integración del Mecanismo

A principios de los años 80, Maillard introdujo su diseño "Helicomatic". En este sistema, el cuerpo del buje se extendía hacia la puntera, y el piñón libre se deslizaba sobre esta extensión y se fijaba con una rosca helicoidal. Este diseño eliminaba prácticamente el voladizo del rodamiento en relación con el piñón libre, resolviendo el problema de la rotura del eje inducida por el voladizo tradicional.

Sin embargo, para permitir que los piñones pequeños encajaran sobre la delgada extensión del buje, los rodamientos utilizados en los bujes Helicomatic debían ser más pequeños que los estándar. Esto llevó a un problema de durabilidad de los rodamientos, que fallaban con frecuencia. Además, el Helicomatic era un diseño propietario y más caro de fabricar debido a su estriado helicoidal, lo que limitó su adopción por otros fabricantes a pesar de su ventaja en la durabilidad del eje.

La Revolución del Freehub (Buje de Cassette)

La solución definitiva y ampliamente adoptada llegó en los años 80 con la introducción por parte de Shimano de los bujes "freehub" modernos, también conocidos como bujes de cassette. En el diseño de Shimano, el mecanismo de piñón libre (el trinquete que permite el giro libre) se integra en el cuerpo del buje, en lugar de estar en el conjunto de piñones. Esto permitió una reconfiguración fundamental.

En el diseño Shimano, el rodamiento derecho se sitúa más hacia afuera, justo debajo del conjunto de piñones (el cassette). Aunque la diferencia dimensional puede parecer pequeña, fue suficiente para permitir el uso de rodamientos convencionales (evitando el problema de los rodamientos pequeños del Helicomatic). Las fallas del rodamiento derecho dejaron de ser más comunes que en los bujes de piñón libre tradicionales.

La denominación "buje de cassette" proviene del hecho de que los piñones se montan como un conjunto apilado, un "cassette", sobre un cuerpo estriado en el buje. Si bien la facilidad de montaje y desmontaje del cassette (que no se aprieta tanto como un piñón libre roscado) fue una gran ventaja para los usuarios y un factor clave en su adopción, la verdadera innovación para la durabilidad del eje fue la integración del mecanismo de trinquete y la nueva posición del rodamiento derecho.

Otros fabricantes desarrollaron sus propios sistemas freehub, a menudo con una disposición diferente donde el cuerpo del buje principal se apoyaba en rodamientos en el lado izquierdo del eje, y el cuerpo del cassette estriado giraba sobre rodamientos en el lado derecho. Este diseño reintrodujo ciertas cargas de flexión en el eje.

Sin embargo, dado que el diseño del buje de cassette era ya un sistema propietario y no basado en el estándar de rosca de piñón libre, los fabricantes se sintieron libres de utilizar ejes no estándar. Estos nuevos ejes a menudo eran lisos en las áreas críticas (eliminando concentradores de tensión) y, crucialmente, de un diámetro considerablemente mayor que los ejes estándar de los bujes de piñón libre. Aunque en los primeros años de estos diseños aún se veían fallas, en poco tiempo la mayoría de los fabricantes habían perfeccionado las dimensiones y diseños necesarios para lograr una excelente vida útil tanto del eje como de los rodamientos.

Es interesante notar que en los bujes de cassette (excepto en algunos diseños tempranos como los de Shimano/SunTour), la tensión de la cadena tira directamente sobre el cuerpo del cassette que gira sobre el eje, no sobre un mecanismo de piñón libre que a su vez tira del cuerpo del buje. Esto, si bien el voladizo del rodamiento puede ser mayor en algunos diseños de cassette comparado con el de piñón libre, la carga de flexión sobre el eje no se ve agravada por un voladizo adicional del propio mecanismo de piñón libre, como ocurría en los bujes de piñón libre tradicionales de muchas velocidades.

Conclusión Histórica

Es notable que, a pesar de que la tecnología para fabricar ejes más duraderos en bujes de piñón libre existía (como demostraron Phil Wood y Bullseye, o la posibilidad de ejes con resalte), estos no se generalizaron en el mercado de gama media y baja antes de que el freehub se convirtiera en el estándar. Parece que la inercia de los fabricantes y la disposición de los ciclistas a aceptar la rotura ocasional del eje como un coste asumible de tener más marchas jugó un papel. Hoy en día, los bujes de cassette con ejes más grandes y resistentes son la norma, y la rotura de ejes es mucho menos común, relegada principalmente a ejes de baja calidad o a usos extremos que superan las especificaciones de diseño.

Preguntas Frecuentes (FAQ)

• ¿Qué es el voladizo del eje y por qué es importante?
  Es la distancia entre el rodamiento del buje más cercano al piñón/cassette y la puntera del cuadro. Un mayor voladizo incrementa la carga de flexión sobre el eje, haciéndolo más propenso a romperse bajo la tensión de la cadena.
• ¿Por qué los bujes de piñón libre de muchas velocidades (6 o 7) causaban más roturas de eje?
  Para acomodar más piñones, el cuerpo del buje y los rodamientos se desplazaron hacia la izquierda, aumentando el voladizo del rodamiento derecho y, por tanto, las cargas de flexión sobre el eje.
• ¿Cómo resolvieron los bujes de cassette (freehubs) el problema del eje roto?
  Al integrar el mecanismo de trinquete en el buje, pudieron colocar el rodamiento derecho más hacia afuera (debajo del cassette) y, al no estar limitados por la rosca del piñón libre, pudieron diseñar ejes de mayor diámetro y a menudo lisos, eliminando concentradores de tensión.
• ¿Son todos los ejes de bujes de cassette igual de resistentes?
  Aunque el diseño general del freehub permite ejes más robustos, la calidad y el diámetro del eje varían entre fabricantes y gamas de productos. Los diseños modernos son generalmente mucho más fiables que los antiguos ejes de piñón libre de muchas velocidades.
• ¿Qué son los concentradores de tensión?
  Son puntos en una pieza donde el esfuerzo se concentra desproporcionadamente cuando se aplica una carga, haciendo que sea más probable que la pieza falle en ese lugar. En los ejes roscados, la base de las roscas actúa como concentrador de tensión. Los ejes lisos evitan este problema.
