El Diseño Triple Triángulo de GT Bikes

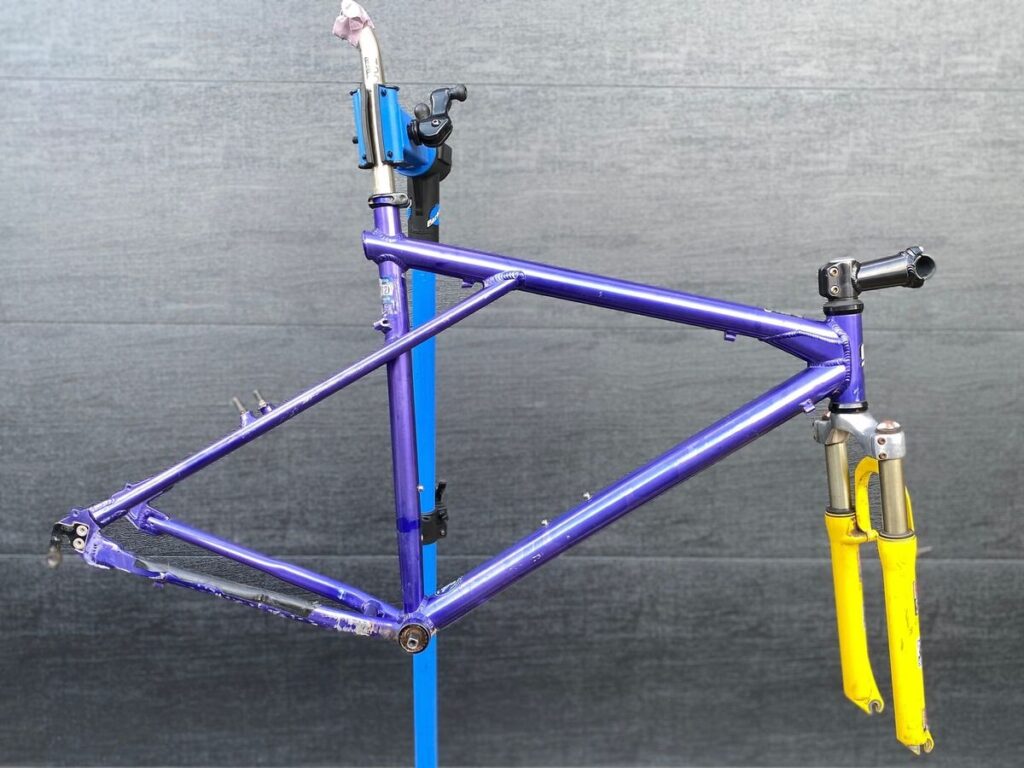

Al observar ciertas bicicletas GT, un detalle distintivo salta a la vista: su peculiar cuadro trasero. Las vainas traseras (los tubos que van del eje trasero a la parte superior del cuadro) no terminan en el tubo del sillín como es habitual, sino que se extienden hacia adelante, conectándose directamente con el tubo superior del cuadro. Esta característica, conocida como el diseño de doble o triple triángulo, es un sello de identidad de la marca GT Bicycles, que la introdujo con la intención de revolucionar la construcción de cuadros de bicicleta.

Este enfoque arquitectónico crea una estructura visualmente diferente y, según sus creadores, funcionalmente superior en ciertos aspectos. Pero, ¿qué es exactamente este diseño y por qué GT apostó por él? Y la pregunta que muchos ciclistas se hacen: si era tan bueno, ¿por qué no se convirtió en un estándar de la industria replicado por todas las demás marcas?

¿Qué es el Diseño de Triple Triángulo?

El nombre 'triple triángulo' surge de la adición de un tercer triángulo visible en el cuadro principal, además de los dos triángulos estándar en un cuadro de bicicleta tradicional (el triángulo delantero formado por el tubo superior, el tubo diagonal y el tubo del sillín; y el triángulo trasero formado por el tubo del sillín, las vainas y los tirantes). En el diseño de GT, las vainas traseras no se unen al tubo del sillín en su extremo superior, sino que pasan de largo y se conectan al tubo superior, justo por delante de la intersección de este con el tubo del sillín. Esto crea un punto de conexión adicional y, al mismo tiempo, acorta la longitud del tubo del sillín que queda sin soporte directo de las vainas.

Aunque a menudo se le llama 'triple triángulo', técnicamente se podría considerar un diseño de doble triángulo reforzado, ya que el tercer 'triángulo' es más una subestructura o una modificación del triángulo trasero. Sin embargo, el nombre 'triple triángulo' se popularizó y es el más reconocido para esta configuración específica de GT.

Los Orígenes de la Innovación: GT Bikes

El diseño de triple triángulo fue introducido por GT Bicycles en la década de 1980, en un momento en que la marca buscaba establecerse como líder en innovación y rendimiento, particularmente en el floreciente mundo del BMX y más tarde del ciclismo de montaña. Gary Turner, uno de los fundadores, buscaba formas de hacer los cuadros más fuertes y rígidos, especialmente para soportar las exigencias del BMX, donde los cuadros estaban sometidos a grandes esfuerzos y torsiones.

La idea era simple en concepto: al extender las vainas y conectarlas al tubo superior, se creaba una estructura trasera más compacta y, teóricamente, más resistente a la flexión y la torsión. Este diseño se convirtió rápidamente en la firma visual de GT y se aplicó a través de su línea de bicicletas, desde modelos de BMX y montaña hasta bicicletas de carretera.

¿Por Qué GT Adoptó este Diseño? Los Supuestos Beneficios

El principal argumento de GT para su diseño de triple triángulo era el aumento de la rigidez del cuadro, especialmente en la parte trasera. Al conectar las vainas más arriba en el tubo superior, se acortaba la porción "libre" o sin soporte directo del tubo del sillín. La teoría era que esto reducía la flexión lateral y torsional del cuadro trasero, lo que se traduciría en una transferencia de potencia más eficiente al pedalear y un manejo más preciso.

Además de la rigidez, se argumentaba que este diseño podía mejorar la durabilidad del cuadro. Al distribuir las cargas de manera diferente en las uniones, se podían reducir las tensiones en puntos críticos, como la intersección tradicional del tubo del sillín con las vainas y tirantes. Esto era particularmente relevante en una época donde los materiales y las técnicas de soldadura no eran tan avanzadas como hoy en día.

Otro posible beneficio, aunque menos publicitado, podría haber sido una ligera mejora en la comodidad vertical. Al hacer que el triángulo trasero fuera más compacto y potencialmente permitiendo una ligera flexión controlada en la parte superior de las vainas extendidas antes de llegar al tubo superior, se podría haber logrado una mínima absorción de vibraciones. Sin embargo, el enfoque principal siempre fue la rigidez.

Análisis Técnico: ¿Realmente Aumenta la Rigidez?

La efectividad real del diseño de triple triángulo en aumentar significativamente la rigidez ha sido un tema de debate a lo largo de los años. Desde un punto de vista estructural, acortar la longitud del tubo del sillín sin soporte directo puede, en teoría, reducir su flexión. Además, el punto de conexión más amplio y alto podría crear un triángulo trasero más robusto.

Sin embargo, los cuadros de bicicleta son estructuras complejas y la rigidez general depende de múltiples factores: la forma y el grosor de los tubos, el material utilizado (acero, aluminio, carbono), la calidad de las soldaduras o uniones, y la geometría general del cuadro. Si bien el diseño de GT indudablemente cambia la distribución de fuerzas, algunos ingenieros y ciclistas argumentan que las ganancias de rigidez sobre un cuadro de diamante bien diseñado con técnicas modernas son marginales o, al menos, no lo suficientemente significativas como para justificar las posibles desventajas.

Es posible que en la década de 1980, con las tecnologías de fabricación de la época, el diseño de triple triángulo ofreciera una ventaja más palpable en rigidez y durabilidad en comparación con los cuadros estándar de entonces. Pero con el avance de los materiales (especialmente el carbono) y las técnicas de conformado de tubos (como el hidroformado del aluminio), los fabricantes han encontrado otras formas de lograr altos niveles de rigidez y resistencia sin recurrir a esta configuración.

¿Por Qué Otras Marcas No Copiaron el Diseño de GT?

Esta es la pregunta clave y existen varias razones interconectadas por las que el diseño de triple triángulo de GT no se convirtió en un estándar de la industria, a pesar de los años que estuvo en el mercado:

1. Patentes

GT Bicycles sí patentó su diseño de triple triángulo. Las patentes protegen una invención por un período limitado (típicamente 20 años), impidiendo que otros la fabriquen, usen o vendan sin permiso. Mientras la patente estuvo vigente, otras marcas no podían simplemente copiar el diseño legalmente sin llegar a un acuerdo de licencia con GT, lo cual no parece haber ocurrido ampliamente.

Sin embargo, las patentes expiran. El hecho de que el diseño no fuera adoptado masivamente *después* de la expiración de las patentes sugiere que las razones no eran puramente legales. Otros factores técnicos, de fabricación o de mercado también jugaron un papel importante.

2. Complejidad y Costo de Fabricación

Construir un cuadro con el diseño de triple triángulo es intrínsecamente más complejo que un cuadro de diamante estándar. Requiere más puntos de soldadura (o unión, en el caso del carbono) y una alineación precisa de más tubos. Esto puede aumentar el tiempo y el costo de fabricación en comparación con un diseño tradicional.

Para fabricantes que buscaban optimizar la producción y reducir costos, adoptar un diseño más complicado sin una ventaja de rendimiento abrumadora no era atractivo.

3. Peso

Más tubos y más puntos de unión generalmente significan más material y, por lo tanto, más peso. Aunque la diferencia podría ser pequeña en algunos casos, en el mundo del ciclismo, donde cada gramo cuenta, especialmente en las gamas más altas, un diseño inherentemente más pesado (incluso si es marginalmente) puede ser una desventaja competitiva.

4. Estética

El diseño de triple triángulo es inconfundible, pero su estética es polarizante. Mientras que algunos ciclistas aman su aspecto distintivo y agresivo, otros lo encuentran poco convencional o incluso antiestético en comparación con las líneas limpias de un cuadro de diamante tradicional. Las marcas, al diseñar bicicletas, consideran no solo el rendimiento sino también el atractivo visual para el mercado masivo.

5. Evolución de la Tecnología de Cuadros

Como se mencionó antes, la tecnología de fabricación de cuadros ha avanzado enormemente. Materiales como la fibra de carbono permiten crear formas de tubo complejas y optimizadas para la rigidez y la absorción de vibraciones de maneras que eran imposibles con el acero o el aluminio en los años 80 y 90. El hidroformado del aluminio también permite dar formas muy sofisticadas a los tubos para conseguir las propiedades deseadas.

Los fabricantes han encontrado otras formas de lograr la rigidez, la durabilidad y la comodidad deseadas sin tener que recurrir al diseño de triple triángulo. Por ejemplo, el diseño de los tirantes traseros (seat stays) en cuadros modernos a menudo se afina o se les da formas específicas para añadir comodidad vertical sin sacrificar rigidez lateral. Las punteras traseras y las cajas de pedalier se han vuelto más robustas y sobredimensionadas para mejorar la transferencia de potencia.

6. Falta de una Ventaja de Rendimiento Clara y Cuantificable

Quizás la razón más importante es que, fuera del marketing de GT, no hubo pruebas concluyentes y ampliamente aceptadas de que el diseño de triple triángulo ofreciera una ventaja de rendimiento tan significativa (en términos de velocidad, manejo o eficiencia) que justificara su adopción masiva por otras marcas. Las diferencias en rigidez o durabilidad, si existían, podrían haber sido percibidas como menores o equivalentes a las que se podían lograr con diseños estándar optimizados.

Comparativa Conceptual: Triple Triángulo vs. Diamante Estándar

Aunque es difícil hacer una comparación exacta sin modelos específicos y datos de pruebas, podemos esbozar las diferencias conceptuales:

*Nota: Esta tabla presenta comparaciones generales y conceptuales. El rendimiento real varía enormemente entre modelos específicos debido a materiales, geometría y calidad de fabricación.

El Legado del Triple Triángulo Hoy

A pesar de no haberse convertido en el estándar de la industria, el diseño de triple triángulo sigue siendo un elemento icónico y reconocible de las bicicletas GT. La marca ha continuado utilizando esta característica en muchos de sus modelos a lo largo de los años, incluso en la era del carbono, aunque adaptando la forma y construcción a los materiales modernos.

Hoy en día, el triple triángulo es quizás más un símbolo de la herencia y la identidad de la marca GT que una ventaja de rendimiento abrumadora e indiscutible sobre los diseños contemporáneos de otras compañías. Para muchos ciclistas, tener un cuadro GT con triple triángulo es una conexión con la historia del ciclismo y una apreciación por un enfoque de diseño audaz y diferente.

Preguntas Frecuentes sobre el Triple Triángulo de GT

¿El diseño de triple triángulo hace que la bicicleta sea más rápida?

No directamente. Aunque la mayor rigidez reclamada podría, en teoría, mejorar la transferencia de potencia, las diferencias en velocidad dependen mucho más del ciclista, el peso total, la aerodinámica, los componentes y el tipo de bicicleta. No hay evidencia concluyente de que el triple triángulo por sí solo haga una bicicleta significativamente más rápida que un cuadro de diamante bien diseñado.

¿Es el cuadro de triple triángulo más pesado que uno estándar?

Generalmente sí, aunque la diferencia puede ser mínima. La adición de material para las vainas extendidas y los puntos de unión adicionales suele resultar en un ligero aumento de peso en comparación con un cuadro de diamante de construcción similar y material comparable.

¿Son los cuadros de triple triángulo más resistentes o duraderos?

GT argumentaba que sí, debido a la distribución de tensiones. Si bien es posible que en la época de su introducción ofreciera una ventaja en durabilidad para ciertas aplicaciones (como el BMX), con las técnicas de fabricación modernas, los cuadros de diamante estándar pueden ser igualmente o más duraderos dependiendo de su diseño y material.

¿Puedo instalar portabultos o guardabarros en un cuadro GT de triple triángulo?

Depende del modelo específico y si el cuadro incluye los puntos de anclaje necesarios. La configuración de las vainas extendidas puede, en algunos casos, complicar el montaje de ciertos accesorios universales, pero muchos modelos GT diseñados para touring o uso urbano vienen preparados para ello.

¿Por qué GT sigue usando este diseño?

Principalmente por razones de identidad de marca y herencia. Se ha convertido en un rasgo distintivo que los clientes asocian con GT. Aunque los beneficios técnicos absolutos pueden ser debatibles hoy en día frente a otras tecnologías, sigue siendo una parte fundamental de la estética y el legado de la compañía.

Conclusión

El diseño de triple triángulo de GT Bicycles es una pieza fascinante de la historia del diseño de bicicletas. Nació de la búsqueda de una mayor rigidez y durabilidad en una época de evolución tecnológica. Si bien GT lo promocionó como una mejora estructural significativa, su adopción limitada por otras marcas se debió probablemente a una combinación de factores: patentes (mientras estuvieron vigentes), mayor complejidad y coste de fabricación, un ligero aumento de peso, una estética no universalmente apreciada y, crucialmente, la evolución de otras tecnologías de diseño y materiales que permitieron lograr propiedades similares o superiores con configuraciones de cuadro estándar.

Aunque quizás no revolucionó la industria como GT pudo haber esperado al punto de ser copiado masivamente, el triple triángulo sigue siendo un símbolo icónico de la marca, un testimonio de su espíritu innovador y un diseño que sigue capturando la atención de los aficionados al ciclismo por su singularidad y su lugar en la rica historia de las bicicletas.
