Geometría de tu Bici: El ADN que lo Cambia Todo

La geometría de una bicicleta es, en esencia, su ADN, su genoma fundamental. Es el conjunto de medidas y ángulos que dictan cómo se comportará sobre el terreno, marcando la diferencia entre una máquina dócil y estable y una que parece resistirse a cada movimiento. Entender la geometría es clave para comprender por qué una bicicleta se siente de una manera u otra, y cómo interactúa con el ciclista en diferentes situaciones, ya sea subiendo, bajando o sorteando obstáculos técnicos.

Afortunadamente, la geometría no es algo estático en el tiempo. Ha experimentado una evolución constante, adaptándose a las nuevas disciplinas, estilos de conducción y avances tecnológicos. Esta evolución ha mejorado drásticamente el comportamiento de las bicicletas de montaña, haciéndolas más capaces y versátiles. A continuación, desglosaremos las medidas y ángulos más importantes que componen la geometría de una bicicleta y explicaremos cómo afectan a su rendimiento.

Altura del Eje de Pedalier

Esta medida se toma desde el centro de la caja de pedalier hasta el suelo. Es un factor determinante en la estabilidad de la bicicleta. Una altura de pedalier baja reduce el centro de gravedad, lo que se traduce en mayor estabilidad, una mejor tracción y una manejabilidad más intuitiva. Por el contrario, un eje de pedalier más elevado sitúa el centro de gravedad más alto, haciendo que la bicicleta sea más rápida en sus reacciones, pero a la vez, intrínsecamente más inestable.

Ángulo de Dirección

El ángulo de dirección es uno de los parámetros más comentados y fácilmente perceptibles en la geometría de una bicicleta. Se define por el ángulo que forma la línea central del tubo de dirección con el plano horizontal. Este ángulo influye decisivamente en la manejabilidad de la parte delantera de la bicicleta.

Un ángulo de dirección más vertical, generalmente en el rango de los 70 grados, hace que la bicicleta sea más 'nerviosa' y ágil, con reacciones muy rápidas. Esto es beneficioso en subidas técnicas donde se necesita girar con prontitud. Sin embargo, esta agilidad se paga con una menor estabilidad a altas velocidades y en terrenos descendentes. En contraste, un ángulo de dirección más lanzado o cerrado, típicamente entre 63 y 68 grados, implica que la horquilla se proyecta más hacia adelante. Esto incrementa la distancia entre ejes y proporciona una mayor estabilidad, especialmente en descensos rápidos y agresivos, permitiendo que la rueda delantera absorba los impactos de forma más efectiva en diagonal. Los valores varían significativamente entre disciplinas: las bicicletas de Cross Country suelen tener ángulos más verticales (alrededor de 70°, aunque las tendencias actuales los están cerrando a 69°), mientras que las de Enduro y Descenso optan por ángulos mucho más lanzados (entre 63° y 68°).

Ángulo del Tubo de Sillín

Este ángulo se mide entre el tubo que aloja la tija de sillín y la horizontal del suelo. Para entenderlo, un tubo de sillín perfectamente perpendicular al suelo tendría 90 grados. Sin embargo, en la práctica, la mayoría de las bicicletas presentan ángulos que oscilan entre los 72 y 74 grados, tomando como referencia el eje de pedalier y su vertical.

La posición del tubo de sillín afecta directamente a la postura del ciclista sobre el eje de pedalier. Un ángulo más vertical o abierto (más cercano a 90°) adelanta el cuerpo sobre el pedalier. Esta posición, más 'cross country' o de ataque, ejerce más peso sobre la rueda delantera y es ideal para pedalear de manera eficiente en las subidas, ya que sitúa al ciclista directamente encima del punto de aplicación de la fuerza. Por el contrario, un ángulo de sillín más lanzado o cerrado (más alejado de 90°) retrasa la posición del ciclista, desplazando el peso hacia la rueda trasera. Esto mejora el comportamiento de la bicicleta en los descensos, proporcionando una sensación de mayor control y estabilidad al tener el peso ligeramente retrasado.

Avance de la Horquilla

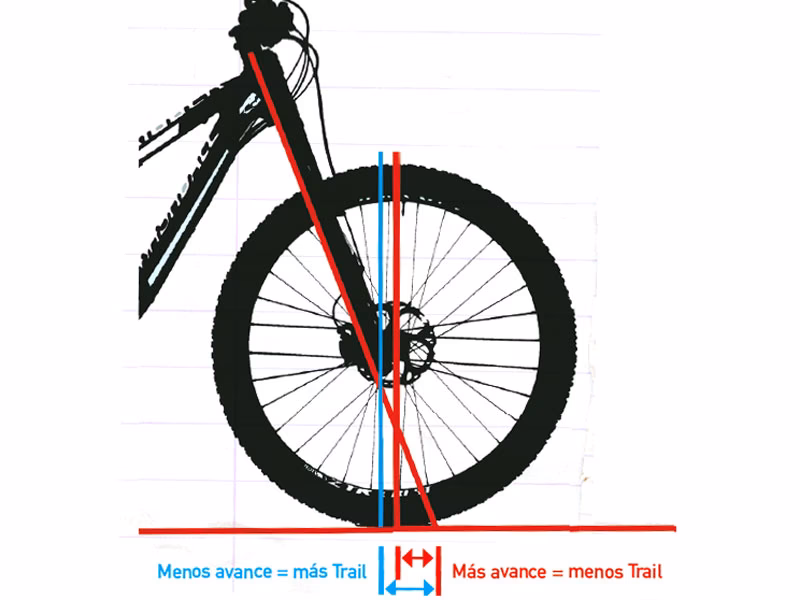

El avance de la horquilla, también conocido como rake u offset, es una medida fundamental aunque a veces menos comprendida. Se define como la distancia horizontal que existe entre la línea imaginaria que se proyecta desde el centro del tubo de dirección hasta el suelo y el centro del eje de la rueda delantera. Es decir, es cuánto se desplaza el eje de la rueda delantera hacia adelante con respecto a la línea de dirección.

Este valor está determinado principalmente por el diseño de la horquilla, incluyendo la forma y alineación de sus botellas y punteras. El avance de la horquilla influye directamente en otra medida crucial de la geometría: el Trail. Aunque el Trail depende tanto del Avance como del ángulo de dirección y el diámetro de la rueda, el Avance es el factor que la horquilla aporta a esta ecuación. Un mayor avance tiende a reducir el Trail (manteniendo el ángulo de dirección constante), mientras que un menor avance lo aumenta. Su impacto se siente en la manejabilidad, especialmente en la sensación de 'auto-centrado' de la dirección.

Distancia entre Ejes

La distancia entre ejes es la longitud total medida entre el centro del eje de la rueda delantera y el centro del eje de la rueda trasera. Es un indicador clave de la estabilidad y la agilidad de la bicicleta.

Una mayor distancia entre ejes generalmente se traduce en una mayor estabilidad, particularmente a altas velocidades. La bicicleta tiende a ser más aplomada y menos propensa a desviarse. Por el contrario, una distancia entre ejes más corta incrementa la agilidad y facilita los cambios de dirección rápidos, aunque puede hacer que la bicicleta se sienta más 'nerviosa' o menos estable en línea recta a gran velocidad. En algunas bicicletas modernas, especialmente de Enduro y Descenso, los fabricantes ofrecen la posibilidad de ajustar ligeramente la longitud de las vainas (y por tanto, la distancia entre ejes) para permitir al ciclista afinar el comportamiento de la bici según sus preferencias o el tipo de terreno.

Longitud del Tubo de Dirección

Este parámetro se refiere a la longitud física del tubo del cuadro donde se aloja el tubo de dirección de la horquilla (la pipa de dirección). La longitud del tubo de dirección influye en la altura a la que se puede situar la potencia y, por ende, el manillar.

Un tubo de dirección más corto permite bajar más la posición del manillar. Esto es especialmente relevante en bicicletas con mucho recorrido de suspensión o con ruedas de gran diámetro (27.5” Plus, 29”, 29 Plus), donde el objetivo es mantener la parte frontal lo más baja posible para optimizar el centro de gravedad y lograr un reparto de pesos más equilibrado entre las ruedas delantera y trasera. La longitud de los tubos de dirección se ha ido reduciendo con el tiempo, llegando a medidas mínimas (poco más de 92mm) necesarias para alojar horquillas con tubos de dirección cónicos.

Stack y Reach

Stack y Reach son dos medidas cruciales que definen el tamaño efectivo y la 'forma' de la parte delantera del cuadro, independientemente del ángulo del tubo de dirección o la longitud del tubo superior. Ambas se miden desde el centro del eje de pedalier.

El Stack mide la altura vertical desde el centro del eje de pedalier hasta el centro de la parte superior del tubo de dirección (la pipa). Nos da una idea de cuán alta es la parte frontal del cuadro. Un Stack más alto implica una posición de manillar potencialmente más elevada para una misma potencia y espaciadores. El Reach mide la longitud horizontal desde el centro del eje de pedalier hasta el centro de la parte superior del tubo de dirección. Define cuán 'largo' es el cuadro desde el pedalier hasta el punto donde se conecta el manillar. Un Reach mayor generalmente indica un cuadro más largo, que suele ofrecer más estabilidad a alta velocidad y en terrenos técnicos, pero requiere que el ciclista se estire más.

Standover

El Standover, o altura libre al suelo, es la distancia vertical desde el suelo hasta la parte superior del tubo superior del cuadro, medida en el punto medio exacto entre los dos ejes de las ruedas. Esta medida es importante para la seguridad y la capacidad de movimiento del ciclista sobre la bicicleta, especialmente en terrenos técnicos o cuando se necesita bajarse de la bici rápidamente.

Un Standover bajo significa que hay más espacio libre entre el tubo superior y la entrepierna del ciclista cuando está de pie con la bicicleta entre las piernas. Esto permite al ciclista moverse más libremente sobre la bici en situaciones comprometidas. El Standover está influenciado por la altura del pedalier, el recorrido de las suspensiones y, fundamentalmente, por el diseño del cuadro, en particular la inclinación (sloping) del tubo superior. Aunque es una medida útil, no es la única ni siempre la más determinante para saber si una talla de bicicleta es adecuada, ya que otros parámetros como el Reach son a menudo más relevantes para la postura al pedalear.

Trail

El Trail es otra medida geométrica crítica que afecta directamente a la manejabilidad y la estabilidad de la dirección. Se define como la distancia horizontal en el suelo entre el punto donde la línea imaginaria que atraviesa el centro del tubo de dirección intersecta el suelo y el punto de contacto de la rueda delantera con el suelo. Piensa en el Trail como la 'cola' que la rueda delantera sigue detrás del eje de dirección.

Un Trail generoso (largo) tiende a hacer que la bicicleta se sienta más estable a altas velocidades, similar al efecto de las ruedas de un carrito de supermercado que se alinean automáticamente. Sin embargo, puede hacer que la dirección se sienta más pesada o 'incontrolable' a baja velocidad y al girar bruscamente. Por el contrario, un Trail pequeño (corto) facilita el manejo a baja velocidad, haciendo la dirección más ágil y reactiva, pero puede hacer que la bicicleta se torne más nerviosa e inestable en zonas rápidas o terrenos abruptos. El valor del Trail está determinado por el ángulo de dirección, el avance de la horquilla y el diámetro de la rueda.

Longitud de Tubo Superior

La longitud del tubo superior es un parámetro tradicionalmente usado para determinar la longitud efectiva de un cuadro y, por tanto, la distancia principal entre el sillín y el manillar. Se mide horizontalmente desde el centro del eje del tubo de sillín hasta el centro del eje del tubo de dirección. Es crucial medirlo en horizontal porque los tubos superiores modernos son a menudo inclinados (sloping).

Un tubo superior más largo generalmente resulta en una posición de conducción más estirada o 'acoplada', lo que puede mejorar la estabilidad a alta velocidad. Un tubo superior más corto proporciona una postura más erguida y compacta, favoreciendo una sensación de mayor agilidad, aunque puede reducir la estabilidad en línea recta. La tendencia hacia cuadros más compactos y rígidos, junto con el uso generalizado de tijas telescópicas, ha llevado a menudo a tubos superiores más inclinados.

Longitud de Tubo Vertical (Talla)

La longitud del tubo vertical, que es el tubo donde se inserta la tija de sillín, es la medida más convencional utilizada para determinar la talla de una bicicleta. Tradicionalmente, se mide desde el centro del eje de pedalier hasta la parte superior del tubo vertical. Las tallas se suelen expresar en pulgadas, centímetros o mediante nomenclaturas estándar como S, M, L, XL, XXL.

Al igual que con el tubo de dirección, la longitud del tubo vertical se ha acortado en muchos diseños modernos. Esto se debe a la búsqueda de cuadros más compactos y rígidos, la mayor inclinación de los tubos superiores (sloping) y, de manera muy significativa, la popularización y mejora de las tijas telescópicas, que ofrecen un gran rango de ajuste de altura del sillín independientemente de la longitud del tubo del cuadro. Una longitud de tubo vertical más corta permite usar tijas telescópicas con mayor recorrido y facilita la elección de talla al haber más solapamiento entre ellas.

Longitud de Vainas

Las vainas son los tubos traseros inferiores del cuadro que conectan el eje de pedalier con el eje de la rueda trasera. Su longitud es un factor clave en la agilidad y la capacidad de ascenso vs. la estabilidad en descenso.

Las vainas cortas acercan la rueda trasera al eje de pedalier. Esto facilita levantar la rueda delantera (manuales), hace la bicicleta más reactiva y mejora la capacidad de 'escalar' obstáculos o subir pendientes técnicas al situar el centro de gravedad más cerca del punto de tracción. Sin embargo, pueden reducir la estabilidad a alta velocidad y en terrenos muy bacheados. Las vainas largas, por el contrario, alejan la rueda trasera del pedalier, aumentando la estabilidad en descensos rápidos y terrenos irregulares, aunque pueden hacer que la bicicleta se sienta menos ágil y más perezosa en subidas técnicas o giros cerrados. La tendencia en los últimos años, especialmente en bicicletas de 29 y 27.5+, ha sido acortar las vainas para combinar las ventajas de las ruedas grandes con una agilidad aceptable.

Longitud de Potencia

Aunque no es una medida del cuadro, la longitud de la potencia (el componente que conecta el tubo de dirección con el manillar) es un parámetro crucial que permite ajustar la posición del ciclista y afecta significativamente a la manejabilidad de la bicicleta. La potencia es uno de los componentes más fáciles y económicos de cambiar.

Una potencia más larga estira la posición del ciclista, alejando el manillar y desplazando más peso hacia la rueda delantera. Esto puede mejorar la estabilidad a alta velocidad y en subidas empinadas al mantener la rueda delantera pegada al suelo. Una potencia más corta acerca el manillar, resultando en una posición más erguida que favorece la agilidad, la maniobrabilidad en terrenos técnicos y la capacidad de levantar la rueda delantera. La longitud y el ángulo de la potencia, junto con los espaciadores bajo ella, permiten afinar la altura y el alcance del manillar para encontrar la postura ideal y ajustar el reparto de pesos entre las ruedas.

Resumen de Medidas Clave y su Impacto

Para visualizar mejor cómo estas medidas interactúan y afectan al comportamiento, aquí tienes un resumen:

Preguntas Frecuentes sobre Geometría

¿Qué es el Avance de la Horquilla y cómo se relaciona con el Trail?

El Avance de la Horquilla es la distancia en la que el eje de la rueda delantera se desplaza hacia adelante desde la línea central del tubo de dirección. El Trail es la distancia en el suelo entre la proyección de la línea de dirección y el punto de contacto de la rueda. Ambos están interconectados: el Avance de la horquilla es un factor que, junto con el ángulo de dirección y el diámetro de la rueda, determina el valor final del Trail. Un mayor avance tiende a reducir el Trail (siendo los otros factores iguales), y viceversa. Ambas medidas influyen en la estabilidad de la dirección.

¿Qué diferencia práctica hay entre Stack y Reach?

Aunque ambas se miden desde el pedalier hasta la pipa de dirección, el Stack mide la altura (vertical) y el Reach mide la longitud (horizontal) del cuadro. El Reach es a menudo considerado una medida más útil para comparar la 'longitud' efectiva de diferentes cuadros, ya que no se ve tan afectado por el ángulo del tubo de sillín o la altura del pedalier. El Stack nos da una idea de cuán alta será la parte frontal de la bicicleta, afectando a la posición vertical del manillar.

¿Cómo afecta el ángulo de dirección a la hora de subir y bajar?

Un ángulo de dirección más vertical (más grados) hace que la bicicleta sea más ágil y rápida para girar en subidas técnicas, pero reduce la estabilidad en descensos rápidos. Un ángulo de dirección más lanzado (menos grados) aumenta la estabilidad en descensos al proyectar la rueda delantera más adelante y absorber mejor los impactos, pero hace la dirección menos reactiva y puede ser más difícil de manejar en subidas muy lentas o giros cerrados.

¿Es importante la longitud del tubo vertical para la talla de la bici?

Tradicionalmente sí, era la medida principal. Sin embargo, con los cuadros modernos que tienen tubos superiores inclinados y el uso generalizado de tijas telescópicas con mucho recorrido, otras medidas como el Reach y el Stack a menudo se consideran más importantes para determinar el ajuste correcto de la bicicleta al ciclista, especialmente en bicicletas de montaña.

Conclusión

La geometría es, sin duda, el esqueleto y el alma de tu bicicleta de montaña. Cada medida y cada ángulo ha sido cuidadosamente diseñado para influir en su comportamiento sobre el terreno. Entender estos conceptos te permitirá no solo apreciar la complejidad de tu máquina, sino también tomar decisiones más informadas al elegir una nueva bicicleta o al realizar pequeños ajustes, como cambiar la potencia, para afinar la sensación y el rendimiento según tu estilo de conducción y los senderos que disfrutas. La evolución constante de la geometría sigue abriendo nuevas posibilidades en el ciclismo de montaña, adaptándose a las demandas cada vez mayores de esta apasionante disciplina.
