Desviador Delantero: Problemas de Altura

El desviador delantero es una pieza esencial en la transmisión de muchas bicicletas, permitiendo al ciclista cambiar entre los platos para adaptar la cadencia y la potencia al terreno. Su correcto funcionamiento depende de varios factores, siendo uno de los más críticos la altura a la que se instala y ajusta en el tubo del sillín de la bicicleta.

https://www.youtube.com/watch?v=77s

Instalar el desviador delantero a la altura incorrecta puede generar una serie de problemas que afectan directamente al rendimiento de tu bicicleta y a la experiencia de pedaleo. Una de las preguntas más comunes al respecto es: ¿Qué sucede si el desviador delantero se instala demasiado alto?

Consecuencias de un Desviador Delantero Demasiado Alto

Cuando el desviador delantero se encuentra significativamente más alto de lo que debería estar sobre los dientes del plato grande, su capacidad para interactuar eficazmente con la cadena se ve comprometida. La altura óptima generalmente establece que la parte inferior exterior de la caja del desviador debe estar entre 1 y 3 milímetros por encima de los dientes del plato más grande cuando la cadena está en ese plato.

Si esta distancia es mayor, las consecuencias pueden ser:

• Cambios Lentos e Imprecisos: El principal síntoma es una dificultad notable para cambiar del plato pequeño al grande. El desviador no tiene la palanca o el ángulo correcto para empujar la cadena de manera eficiente hacia arriba. La cadena puede tardar en subir o, en el peor de los casos, no subir en absoluto.
• Caída de la Cadena: Paradójicamente, un desviador demasiado alto también puede contribuir a que la cadena se salga del plato pequeño. Al no estar correctamente alineado con los platos, puede haber más espacio para que la cadena se desvíe hacia el interior al intentar cambiar al plato pequeño o simplemente al rodar en él, especialmente en terrenos irregulares.
• Roce Constante de la Cadena: Aunque el roce de la cadena en la caja del desviador puede ocurrir por varias razones (como un ajuste incorrecto de los tornillos límite o el ángulo), una altura excesiva puede exacerbar este problema, haciendo que la cadena roce en la parte superior o inferior de la caja en ciertas combinaciones de marchas.
• Mayor Desgaste: Los intentos fallidos o forzados de cambio, el roce constante y la potencial caída de la cadena aumentan el desgaste de los platos, la cadena y el propio desviador.
• Rendimiento General Pobre: La bicicleta no se sentirá tan eficiente ni tan agradable de pedalear si los cambios son una lucha constante.

Mantener la altura correcta es tan vital como ajustar los tornillos límite (L y H) y la tensión del cable. Es el primer paso para asegurar que el desviador pueda mover la cadena de manera limpia y rápida entre los platos.

La Importancia de Elegir el Desviador Delantero Adecuado

Más allá de la altura, el correcto funcionamiento y la posibilidad de instalar el desviador a la altura adecuada dependen fundamentalmente de elegir el modelo compatible con tu cuadro. Los desviadores delanteros, especialmente en bicicletas de montaña, presentan diferencias técnicas significativas que los hacen específicos para ciertos tipos de cuadros y transmisiones.

Los principales fabricantes, como Shimano y SRAM, ofrecen una variedad de desviadores que difieren en varios aspectos clave relacionados con la compatibilidad del cuadro:

Tipos de Montaje en el Cuadro

La forma en que el desviador se fija al cuadro es crucial. Usar un tipo de montaje incorrecto hará que la instalación sea imposible o que el desviador no se alinee correctamente con los platos, independientemente de la altura.

• High-Clamp (Abrazadera Alta): La abrazadera que sujeta el desviador al tubo del sillín se encuentra por encima de la caja del desviador.
• Low-Clamp (Abrazadera Baja): La abrazadera se encuentra por debajo de la caja del desviador.
• Mid-Clamp (Abrazadera Media): Un tipo menos común donde la abrazadera está más alineada con la caja.
• Direct-Mount (Montaje Directo): El desviador se atornilla directamente a unos salientes específicos en el cuadro. Existen diferentes tipos dentro de esta categoría (como High-Direct-Mount y Low-Direct-Mount), que dependen de la posición de los puntos de montaje en el cuadro.
• E-Type: El desviador se monta en una placa que, a su vez, se fija al eje de pedalier. A menudo, la placa también tiene un punto de montaje en el cuadro o utiliza uno de los tornillos de la guía de cadena ISCG.

Cada tipo de cuadro está diseñado para aceptar uno o, a veces, dos tipos específicos de montaje. Consultar las especificaciones del fabricante del cuadro o utilizar el desviador antiguo como referencia son pasos esenciales para garantizar la compatibilidad.

Guiado del Cable

La dirección desde la que llega el cable de cambio al desviador también varía y debe coincidir con el diseño del cuadro.

• Down-Pull (Tiro Inferior): El cable viene desde abajo, típicamente guiado a lo largo del tubo diagonal y por debajo de la caja de pedalier.
• Top-Pull (Tiro Superior): El cable viene desde arriba, a menudo guiado a lo largo del tubo superior.
• Dual-Pull (Tiro Dual): Los desviadores dual-pull aceptan el cable tanto desde arriba como desde abajo, ofreciendo mayor versatilidad. La mayoría de los desviadores modernos de gama media a alta son dual-pull.
• Front-Pull (Tiro Frontal): Menos común, donde el cable llega desde la parte delantera.

El diseño de enrutamiento de cables de tu cuadro determinará qué tipo de guiado de cable necesitas en tu desviador.

Consideraciones Adicionales de Compatibilidad

• Espacio para Neumáticos: En bicicletas con vainas traseras muy cortas y que utilizan neumáticos anchos, especialmente en bicicletas de montaña, puede ocurrir que la caja del desviador delantero, al cambiar al plato pequeño, interfiera o roce con los tacos laterales del neumático. Algunos desviadores están diseñados con perfiles más compactos o una forma de caja que minimiza este problema.
• Línea de Cadena: Aunque menos relacionado con la altura directa, la línea de cadena del cuadro y la biela debe ser compatible con la línea de cadena para la que está diseñado el desviador. Esto asegura un funcionamiento suave en todas las combinaciones de marchas.
• Capacidad: El desviador debe tener la capacidad adecuada para el número de dientes de tus platos y la diferencia entre el plato más grande y el más pequeño.

Elegir el desviador delantero correcto que se ajuste a las especificaciones de montaje y guiado de cable de tu cuadro es el primer y más importante paso antes de proceder a la instalación y ajuste de la altura.

Instalación y Ajuste de la Altura Correcta

Una vez que tienes el desviador compatible, el proceso de instalación implica fijarlo al cuadro y, crucialmente, establecer la altura y el ángulo correctos.

1. Fijación: Monta el desviador en el cuadro según su tipo de montaje (abrazadera o pernos directos). No aprietes completamente los tornillos todavía; necesitas poder mover el desviador para ajustarlo.

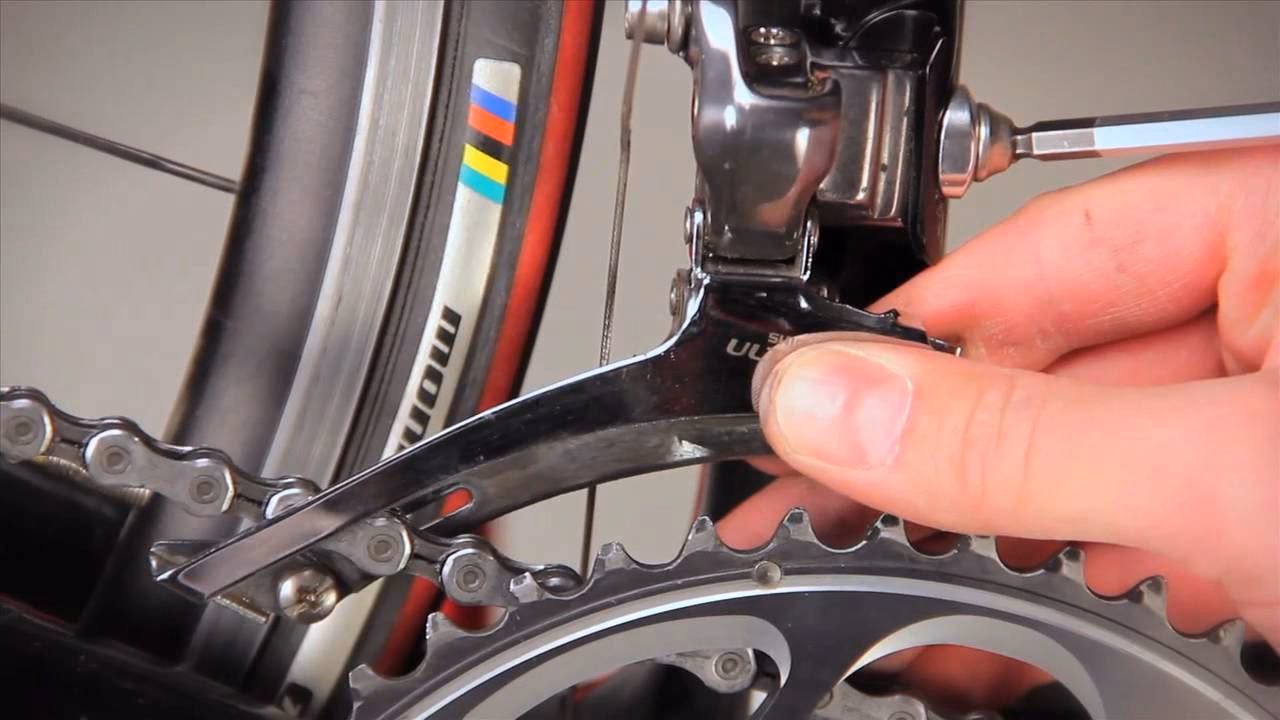

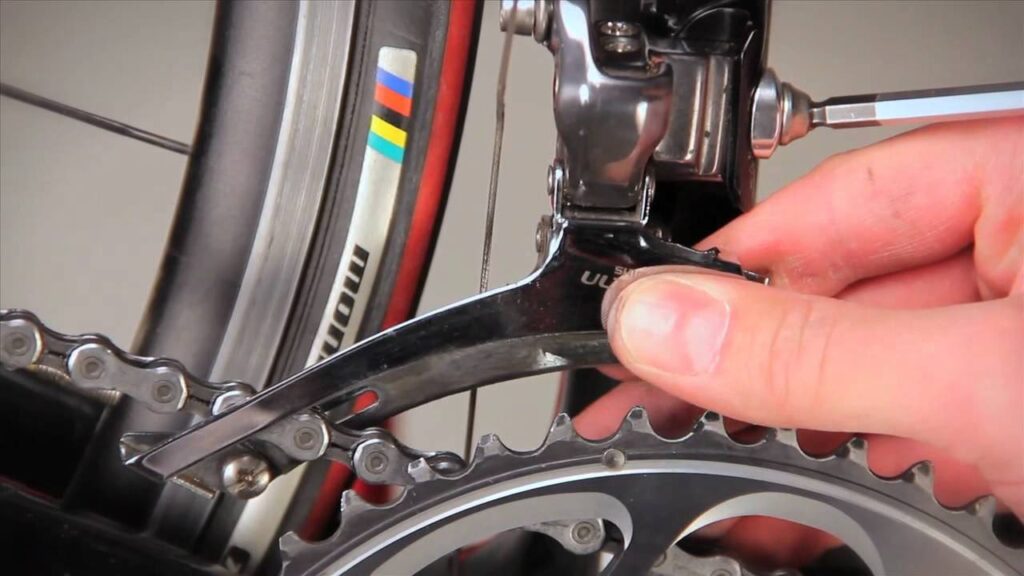

2. Ajuste de Altura: Mueve el desviador hacia arriba o hacia abajo hasta que la parte inferior exterior de la caja quede a 1-3 mm por encima de los dientes del plato más grande. Puedes usar una tarjeta de visita o una herramienta de ajuste específica como referencia.

3. Ajuste del Ángulo: Asegúrate de que la caja del desviador esté paralela a los platos. Visto desde arriba, la caja debe seguir la curva del plato grande. Si está torcida, el cambio será ineficiente y habrá roce.

4. Apretar: Una vez que la altura y el ángulo son correctos, aprieta firmemente los tornillos de montaje.

5. Conectar Cable y Ajustes Finales: Pasa y fija el cable de cambio. Luego, ajusta los tornillos límite L y H para evitar que la cadena se salga por dentro o por fuera, y usa el tensor del cable para afinar la tensión y lograr cambios suaves.

Un desviador correctamente elegido e instalado a la altura adecuada es fundamental para un sistema de transmisión que funcione sin problemas. Ignorar la altura correcta o forzar la instalación de un desviador incompatible solo llevará a frustración, bajo rendimiento y desgaste prematuro de los componentes.

Preguntas Frecuentes sobre Desviadores Delanteros

En resumen, la altura correcta del desviador delantero no es un detalle menor, sino un factor determinante en la eficiencia de tu transmisión. Asegurarte de elegir un desviador compatible con tu cuadro y tomar el tiempo para ajustarlo a la altura y ángulo precisos te garantizará cambios fluidos y una bicicleta que funcione a su máximo potencial. Si tienes dudas sobre la compatibilidad, siempre es recomendable consultar las especificaciones técnicas o buscar asesoramiento de expertos.
